Гидроклапан Г51-3 обратный

Гидроклапаны обратные серии Г51-3 представляют собой серию надежных и проверенных временем распределительных элементов, предназначенных для обеспечения строго одностороннего движения рабочей жидкости в гидравлических контурах. Они являются ключевым компонентом для поддержания стабильного давления в сливных магистралях, защиты насосных станций от обратного удара и блокировки отдельных участков гидросистемы в определенном состоянии. Правильно подобранный и установленный гидроклапан обратный Г51-3 значительно повышает надежность и безопасность эксплуатации всего оборудования.

Описание и назначение серии Г51-3

Серийные гидроклапаны обратные Г51-3, включающие модели Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36 и Г51-37, являются основными защитными и управляющими элементами в гидроприводах. Их основное функциональное назначение – обеспечить свободное прохождение потока масла в прямом направлении и надежно его заблокировать при попытке движения в обратном направлении. Это свойство позволяет использовать клапан Г51-3 для удержания нагрузки на гидроцилиндрах, для поддержания подпора в сливной линии или в качестве защитного элемента перед насосом, предотвращающего его вращение в обратную сторону при остановке. Использование гидроклапана Г51-3 обратного типа – это гарантия стабильной и предсказуемой работы любой промышленной гидростанции.

Габаритные размеры, вес и код ТН ВЭД

Модельный ряд гидроклапана обратного Г51-3 охватывает широкий диапазон условных проходов – от 8 до 50 мм, что позволяет подобрать элемент под любую производительность гидросистемы. Габаритные размеры и вес варьируются в зависимости от типа присоединения и номинального расхода: легкие резьбовые конструкции (модели с Г51-31 по Г51-35) весят от 1.2 до 5.45 кг, в то время как фланцевые исполнения Г51-36 и Г51-37, рассчитанные на большие расходы, достигают веса в 33 кг. Общий диапазон габаритных размеров по серии составляет от 55x52x83 мм до 236x132x294 мм. Код ТН ВЭД для данных изделий – 8481 80 000 0 (клапаны для гидравлических систем).

Технические характеристики клапанов серии Г51

Все модификации гидроклапана обратного Г51-3 спроектированы в соответствии с жесткими требованиями надежности и производительности для промышленного применения.

Принцип работы гидроклапана Г51-3

Принцип действия гидроклапана обратного Г51-3 основывается на управлении положением запирающего элемента – плунжера (золотника) под действием давления рабочей жидкости и возвратной пружины. В исходном (закрытом) состоянии пружина прижимает плунжер к коническому седлу в корпусе, обеспечивая герметичное перекрытие проходного канала. При подаче жидкости в прямом направлении создается давление на торец плунжера. Когда усилие от давления преодолевает сопротивление пружины, плунжер перемещается, открывая проход для потока. Сопротивление при этом минимально. При попытке обратного потока давление жидкости действует на плунжер с другой стороны. В сумме с усилием пружины это мгновенно и плотно прижимает плунжер к седлу, надежно блокируя гидролинию. Именно за эту простоту и надежность механики инженеры ценят гидроклапан обратный Г51-3.

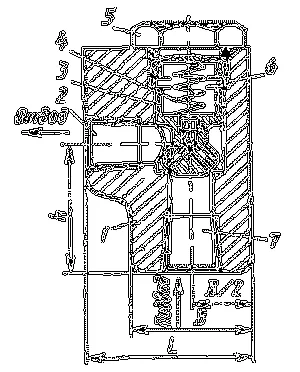

Схематическое устройство и принцип работы клапана обратного типа серии Г51-3. Показаны основные элементы: корпус, плунжер, пружина и проходные отверстия.

Температурный режим работы и срок службы

Гидроклапан обратный Г51-3 рассчитан на стабильную работу в стандартном промышленном диапазоне температур: окружающей среды – от +1 °C до +55 °C, рабочей жидкости – от +10 °C до +70 °C. Для обеспечения длительного ресурса (который может исчисляться десятками тысяч рабочих циклов) критически важно соблюдение требований к чистоте масла (фильтрация до 25 мкм) и использование рекомендованных сортов минеральных масел. Реальный срок службы напрямую зависит от условий эксплуатации: давления, частоты переключений и чистоты гидросистемы. При соблюдении регламента клапан Г51-3 демонстрирует исключительную долговечность.

Что в гидравлике всегда знает свое направление и никогда не ошибается?
Гидроклапан обратный Г51-3 – он пропускает только вперед, а назад нет, как старый солдат, знающий только приказ «в атаку!».

Область применения и совместимое оборудование

Гидроклапаны серии Г51-3 нашли широчайшее применение во многих отраслях промышленности, где используются гидроприводы. Чаще всего их можно встретить в составе следующих типов оборудования:

- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные, прессы) – для удержания зажимных механизмов и подпора в сливных линиях.
- Кузнечно-прессовое оборудование (гидравлические прессы, штамповочные машины) – для обеспечения одностороннего движения жидкости под большими нагрузками.
- Автоматизированные линии и промышленные роботы – для фиксации исполнительных механизмов в заданном положении.
- Станочные гидростанции – для защиты насосов от обратного потока при отключении.
- Деревообрабатывающее оборудование (прессы, сушильные камеры).
Клапан Г51-3 обратный совместим с большинством отечественных и импортных гидравлических систем, работающих на минеральном масле.

Ремонтный комплект и часто заменяемые элементы

Наиболее уязвимым и часто заменяемым элементом в гидроклапане Г51-3 является уплотнительный узел плунжера и его рабочая кромка. При длительной эксплуатации или работе с загрязненной жидкостью может возникнуть износ контактной пары «плунжер-седло», что приводит к потере герметичности (подтеканию в закрытом состоянии) или увеличению давления открывания. Для восстановления работоспособности клапана требуется ремкомплект, который обычно включает:

Условное обозначение и пример заказа

Структура условного обозначения гидроклапана обратного Г51 позволяет точно определить все его ключевые параметры. Она состоит из наименования, обозначения серии Г51, номера модификации по условному проходу (цифра после дефиса) и климатического исполнения по ГОСТ 15150. Пример расшифровки: Гидроклапан обратный Г51-33 УХЛ4. Это значит: клапан серии Г51, с условным проходом 16 мм (исполнение «3»), резьба К1/2", номинальный расход 63 л/мин, для умеренного и холодного климата, категория размещения 4 (в отапливаемых помещениях). Для заказа клапана, например, для работы на мобильной технике в условиях холодного климата, следует указать: Гидроклапан обратный Г51-33 ХЛ1.

Работа в экстремальных условиях и совместимость с маслами по ГОСТ

Гидроклапан обратный Г51-3, несмотря на стандартный рабочий диапазон, при соответствующей подготовке и применении специальных масел может функционировать при температурах до –40 °C без потери функциональности. Он полностью совместим с широким спектром отечественных минеральных гидравлических масел, соответствующих ГОСТ (таких как ИГП-18, И-40А, ВМГЗ и др.). Отличительной чертой серии Г51 является ремонтопригодность в полевых условиях. Простая и монолитная конструкция позволяет произвести замену пружины или плунжера, имея минимальный набор инструментов, что критически важно для восстановления работоспособности техники в удаленных местах или при срочном ремонте.

Примеры оформления заказа

Для приобретения гидроклапанов серии Г51-3 вы можете обратиться напрямую к поставщику. Вот несколько типовых формулировок заказа:

Пример 1: «Прошу сообщить наличие и стоимость гидроклапана обратного Г51-33 УХЛ4 (резьба К1/2", Dу=16 мм), в количестве 5 шт. Доставка в Казань.»
Пример 2: «Требуется клапан Г51-36 фланцевый, Dу=40 мм, 3 шт. для замены на прессе. Отгрузка в Нижний Новгород.»
Пример 3: «Необходимы клапаны обратные типа Г51-3 для гидростанции станка: 2 шт. Г51-32 и 1 шт. Г51-35. Отправить в Санкт-Петербург.»
Для уточнения деталей и оформления заявки воспользуйтесь формой обратной связи.

Российское производство и доставка по всей стране

Поставка гидроклапанов серии Г51 осуществляется напрямую из Екатеринбурга – крупнейшего промышленного центра России. Мы гарантируем оперативную обработку заявок и надежную доставку продукции транспортными компаниями или собственной логистической службой во все регионы РФ, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Уфу, Красноярск, Пермь, Воронеж, Волгоград и многие другие города. Работая с брендом ГИДРАВЛИКА, вы получаете не просто клапан Г51-3, а проверенное качество, техническую поддержку и сервис по всей территории России.
