Как подобрать гидравлическое и пневматическое оборудование: практическое руководство от 777-Гидра

Снабженцу редко нужен «просто насос» — нужна конкретная позиция, которая станет на место вышедшего из строя узла и запустит линию сегодня, а не через месяц ожидания. Ниже мы собрали логику подбора, которой пользуются наши инженеры в Екатеринбурге, когда к нам приходит заявка с заводской маркировкой, фотографией изношенной детали или обрывком паспорта. Руководство поможет вам сузить поиск ещё до звонка и понять, какие параметры мы уточним при расчёте.

Шаг первый: читаем заводскую маркировку

Маркировка отечественного гидрооборудования почти всегда кодирует типоразмер, рабочее давление и присоединительные размеры. Насос НШ-32 — это шестерённый насос с рабочим объёмом около 32 см³ за оборот; аксиально-поршневой 310.3.56 несёт информацию о ряде, регулировании и рабочем объёме 56 см³. Гидрораспределитель ВЕ10 собран на условный проход 10 мм, ВЕ6 — на 6 мм. Если табличка стёрлась, отталкивайтесь от посадочных размеров фланца, диаметра вала и числа отверстий крепления: эти геометрические признаки мы сверяем с каталогом и выходим на исходную позицию либо на её современный аналог.

Шаг второй: считаем подачу и давление

Базовая формула подачи объёмного насоса связывает рабочий объём, частоту вращения и объёмный КПД: Q = V · n · η. Здесь Q — подача в литрах в минуту, V — рабочий объём в литрах за оборот, n — обороты приводного двигателя, η — объёмный коэффициент полезного действия, который у исправного насоса держится в пределах 0,92–0,96 и падает по мере износа. Эта же формула объясняет, почему изношенный насос «не тянет»: геометрия осталась прежней, а КПД просел, и фактическая подача упала. При подборе замены мы сравниваем не только рабочий объём, но и номинальное давление: ставить насос с меньшим допустимым давлением в контур, где предохранительный клапан настроен выше, — прямой путь к повторной поломке.

Насосы: какой тип под какую задачу

Шестерённые насосы (НШ, Г11, НПл, НМШ) — рабочая лошадка мобильной и станочной гидравлики: недороги, терпимы к загрязнению рабочей жидкости, ремонтопригодны. Их выбирают, когда нужны умеренные давления до 16–20 МПа и простота эксплуатации. Пластинчатые насосы дают ровную подачу и низкий уровень шума, поэтому их любят в прессовом и литьевом оборудовании, где важна плавность. Аксиально-поршневые насосы серий 310, 303 и 313 работают на высоких давлениях 20–35 МПа и допускают регулирование рабочего объёма — это выбор для энергоёмких приводов и систем с переменной нагрузкой. Радиально-поршневые насосы Н400 и 50НРР применяют там, где нужны очень высокие давления при относительно небольшой подаче: испытательные стенды, прессовое хозяйство. Отдельная история — насосные установки и агрегаты УН: это готовые маслостанции мощностью от десятков до сотен киловатт, укомплектованные баком, фильтрами, теплообменником и предохранительной аппаратурой под конкретный проект.

Гидрораспределители и управляющая аппаратура

Распределитель — это «мозг» контура, который направляет поток к исполнительным механизмам. Секционные и моноблочные распределители набирают из нужного числа золотников под количество управляемых функций. Электромагнитные модели ВЕ, 1РЕ и РЕ переключаются по сигналу с пульта или контроллера, ручные — рычагом оператора. Рядом работают клапаны: предохранительные Г52 и МКПВ страхуют систему от превышения давления, редукционные МКРВ понижают давление в отдельной ветви, обратные Г51 пропускают поток только в одну сторону, а гидрозамки запирают цилиндр под нагрузкой, чтобы шток не проседал. Дроссели и регуляторы расхода задают скорость движения. Если вы меняете распределитель, важно совпадение по условному проходу, схеме золотника и типу присоединения — монтажная плита или стыковой монтаж.

Гидромоторы, гидроцилиндры и вращатели

Там, где насос создаёт поток, гидромотор превращает его обратно в механическое вращение. Аксиально-поршневые гидромоторы серий 310 и 303 обеспечивают высокий крутящий момент и плавный ход, планетарные компактны при большом моменте на малых оборотах, что удобно для приводов лебёдок и буровых вращателей. Гидроцилиндры подбираются по диаметру поршня, ходу штока, рабочему давлению и типу крепления. При замене цилиндра снимайте размеры проушин и штоковой резьбы: несовпадение присоединительных узлов чаще срывает сроки, чем разница в давлении.

Пневматика: распределители, подготовка воздуха, исполнительные механизмы

Пневматические контуры проще и безопаснее гидравлических там, где не нужны большие усилия. Пневмораспределители В64, У71, КЭП16 и РЭП управляют потоком сжатого воздуха; серии 3Р, 5Р и ПР различаются числом линий и позиций. Перед распределителями обязательно стоит блок подготовки воздуха — фильтр-влагоотделитель, регулятор давления и маслораспылитель, — потому что вода и грязь в магистрали убивают уплотнения быстрее любой перегрузки. Пневмоцилиндры по стандарту ISO 6431 взаимозаменяемы между производителями, что упрощает подбор аналогов Festo, SMC и Camozzi. Реле давления В61 и Г61 подают электрический сигнал при достижении заданного порога и часто входят в схемы автоматики.

Фильтрация: почему это дешевле ремонта

До восьмидесяти процентов отказов гидросистем связаны с загрязнением рабочей жидкости. Напорные фильтры до 20 МПа защищают чувствительную аппаратуру после насоса, сливные ловят продукты износа на возврате в бак, всасывающие сетки и сапуны не пускают грязь внутрь. Экономия на фильтроэлементах оборачивается задирами на золотниках и клине распределителей, поэтому мы всегда рекомендуем держать сменные элементы в запасе и менять их по регламенту, а не по факту аварии.

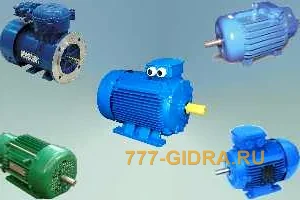

Электродвигатели как часть привода

Насос без двигателя — половина решения. Общепромышленные асинхронные двигатели АИР закрывают большинство задач при напряжении 220 и 380 вольт и степени защиты IP54–IP55. Для кранового оборудования нужны двигатели серий МТ и МТКВ с повышенной перегрузочной способностью, для взрывоопасных зон — исполнения с маркировкой взрывозащиты, для тяжёлых пусков — модели постоянного тока с частотным или широтно-импульсным управлением. При подборе двигателя к насосу сходятся мощность, синхронные обороты и способ соединения валов через муфту или фланец.

Аналоги и снятые с производства позиции

Значительная часть обращений к нам — это поиск замены тому, что уже не выпускается. Здесь работает инженерный, а не складской подход: мы подбираем позицию по совокупности характеристик — подаче, давлению, присоединительным и габаритным размерам, направлению вращения, — а не по совпадению названия. Иногда аналог оказывается современнее и надёжнее оригинала, иногда требует переходной плиты или проставки, и об этом честнее сказать заранее, чем прислать деталь, которая не встанет. Пришлите схему, опросный лист или фотографию узла с читаемой маркировкой — этого обычно достаточно, чтобы предложить один-два рабочих варианта.

Отрасли, с которыми мы работаем

Наши клиенты — предприятия, где простой оборудования измеряется прямыми убытками: логистические комплексы, тепловые электростанции, обогатительные и горно-металлургические фабрики, машиностроительные и станкостроительные заводы, производители спецтехники. Для таких заказчиков важна не разовая продажа, а предсказуемость: наличие ходовых позиций на складе, понятные сроки и техническая поддержка при подборе. Именно поэтому мы держим складской запас в Екатеринбурге и отгружаем ходовые позиции в день обращения, а под проектные поставки готовим спецификацию с аналогами и сроками по каждой строке.

Как оформить заказ и получить расчёт

Самый быстрый путь — оставить заявку на сайте с перечнем позиций или прислать опросный лист. Мы отвечаем в день обращения: подтверждаем наличие, предлагаем аналоги по отсутствующим позициям и считаем стоимость доставки транспортными компаниями по России. Счёт выставляем в рублях с НДС для юридических лиц и индивидуальных предпринимателей, с полным пакетом закрывающих документов. Минимального заказа нет — отгружаем от одной штуки, будь то один уплотнительный комплект или комплектная маслостанция под линию.

Смазочные системы, станции и питатели

Централизованная смазка продлевает ресурс тяжёлого оборудования не меньше, чем правильно подобранный насос. Станции густой смазки серий ССД, СН5М и МО дозированно подают пластичный смазочный материал к десяткам точек по расписанию, а питатели распределяют его между узлами в нужной пропорции. На прокатных станах, дробилках и прессах такая система экономит на внеплановых остановках: подшипник, получающий смазку по регламенту, живёт в разы дольше того, что смазывают вручную «когда вспомнят». При подборе станции важны производительность, число обслуживаемых точек, тип смазки по классу NLGI и рабочая температура среды.

Датчики положения и элементы контроля

Автоматизация гидро- и пневмопривода держится на обратной связи. Магнитные и герконовые датчики положения серий 1500, 1600, 1580, а также МДП фиксируют крайние и промежуточные позиции штока, указатели потока показывают наличие и направление движения жидкости, реле давления замыкают цепь при достижении порога. Эти недорогие компоненты часто оказываются причиной «непонятных» сбоев автоматики: сам привод исправен, а линия стоит из-за отказавшего концевика. Держать их в ремонтном комплекте дешевле, чем искать причину простоя под нагрузкой.

Монтаж: плиты, проставки, присоединение

Даже верно подобранный аппарат не встанет, если не совпала монтажная база. Гидроаппаратуру ставят на стыковые плиты по присоединительным рисункам DD, собирают в блоки на плитах типа ПБМ или монтируют встраиваемые картриджные клапаны в готовые гнёзда. При замене распределителя проверяют не только условный проход, но и рисунок отверстий плиты, тип уплотнений и момент затяжки. Иногда переход между поколениями аппаратуры решается переходной проставкой — это дешевле, чем перекраивать всю панель, и мы подсказываем такие решения по фотографии посадочного места.

Рабочая жидкость, вязкость и температура

Гидравлическое масло — такой же элемент системы, как насос или клапан. Слишком вязкая жидкость на холодном пуске перегружает всасывающую линию и вызывает кавитацию, слишком жидкая на жаре роняет объёмный КПД и ускоряет износ. Для большинства промышленных контуров подходят масла класса вязкости ISO VG 32–46, но точный выбор зависит от диапазона рабочих температур и рекомендаций производителя насоса. Чистота жидкости по классу загрязнённости важнее марки: даже дорогое масло с абразивом в контуре быстро выведет из строя прецизионные пары золотников.

Входной контроль и хранение запаса

Мы советуем заказчикам вести небольшой аварийный запас по ходовым позициям и уплотнительным комплектам, а при получении проверять маркировку, комплектность и следы транспортных повреждений до установки. Хранить гидроаппаратуру нужно в закрытой таре с заглушками на присоединительных отверстиях: попавшая внутрь пыль сводит на нет всю точность изготовления. Такой простой порядок превращает поставку в предсказуемый процесс и убирает большую часть «сюрпризов» при ремонте.

Ремонт, восстановление и обменный фонд

Не всякую позицию нужно покупать новой. Часть аксиально-поршневых насосов и гидромоторов ремонтопригодна: замена блока цилиндров, распределительного диска и уплотнений возвращает узлу паспортные характеристики за долю стоимости новой машины. Мы помогаем оценить, что выгоднее в конкретном случае — восстановление имеющегося агрегата, покупка нового или подбор аналога, — и не толкаем к замене там, где разумнее отремонтировать. Для ходовых серий существует практика обменного фонда, когда изношенный узел идёт в зачёт восстановленного, и это заметно сокращает срок простоя.

Комплектные маслостанции под проект

Когда задача не сводится к одной позиции, мы собираем решение целиком. Маслостанция под проект — это согласованный по параметрам комплект: насосный агрегат нужной подачи и давления, бак расчётного объёма, фильтрация на напоре и сливе, теплообменник, предохранительная и распределительная аппаратура, контрольные приборы и электрошкаф управления. Такую станцию проектируют от циклограммы работы механизма и требований к точности, а не набирают «на глаз». Мы принимаем в работу опросный лист или техническое задание и выдаём спецификацию с ценами и сроками по каждой строке, включая аналоги для дефицитных компонентов.

Гарантия, документы и сертификаты

На всю поставляемую продукцию действует заводская гарантия, а по запросу мы предоставляем паспорта, сертификаты соответствия и отказные письма для позиций, не подлежащих обязательной сертификации. Для юридических лиц и предпринимателей формируем полный пакет закрывающих документов: счёт, счёт-фактуру, товарную накладную или универсальный передаточный документ. Прозрачность документооборота для промышленного заказчика так же важна, как техническая пригодность детали, поэтому мы не экономим на бумагах и отвечаем за соответствие отгруженного тому, что указано в спецификации.

Руководство по подбору · 777-gidra.ru · Екатеринбург

Гидравлика и пневматика для промышленности: надёжные решения «под ключ» от ООО «Гидравлика» (Екатеринбург)

ООО «Гидравлика» — B2B-поставщик промышленных гидравлических и пневматических систем. Мы работаем напрямую с заводами России, Китая и Европы — без посредников, с собственным складом в Екатеринбурге и логистикой по всей России и СНГ.

Наша миссия — не просто продать оборудование, а обеспечить бесперебойную и безопасную работу ваших технологических линий. Мы подбираем решения под вашу задачу, а не наоборот: от проектирования и комплектации до интеграции и сервисного сопровождения. У нас — техническая экспертиза, а не просто прайс-лист.

Гидравлика: точность, мощность, безопасность

Пневматика и электрооборудование: автоматизация «под ключ»

Гидрораспределители: ВЕ10, ВЕ6, ВММ10, 1РЕ10/6, 1Р203/323 — с подтверждённой надёжностью в тяжёлых условиях (шахты, МГО, сталеплавильные цеха). Клапаны и гидрозамки: МКПВ, МКРВ, Г51/52/54/66, ГЗМ — соответствие ГОСТ Р 57580-2017 и срок службы до 10 лет при регулярном ТО. Цилиндры, моторы, насосы: НШ, НПл, Н400, аксиально-поршневые (310/303/313) — с возможностью реверс-инжиниринга под устаревшее оборудование. Насосные агрегаты УН: готовые решения «под проект» — от 10 до 630 кВт, включая кастомные компоновки. Смазка и охлаждение: ССД, СН5М, МО — системы, снижающие износ узлов на 30–40% (по данным клиентов).

Пневмораспределители: В64, У71, РЭП — IP65, рабочее давление до 10 бар, совместимы с Festo и SMC. Цилиндры и блоки подготовки: стандартные и ATEX-версии — с гарантией герметичности 24/7. Крановые распределители: для мостовых и консольных кранов — сертифицированы Ростехнадзором. Электродвигатели: АИР — 220/380 В, IP54/IP55; взрывозащищённые — 1Ex, 2Ex, для зон 1 и 2; крановые — исполнение МТ, МТКВ; высоковольтные — до 10 кВ; постоянного тока — с ШИМ-управлением.

Почему выбирают нас? (и почему не уходят)

• ✅ Гарантированное наличие — 90% позиций в наличии на складе в Екатеринбурге (площадь 1 200 м²).
• ✅ Поддержка 24/7 — инженеры отвечают в WhatsApp / WeChat / почту 4140099@mail.ru.
• ✅ Работа с проектами «под ключ» — от спецификации до ПНР на площадке клиента (включая монтажные бригады по договору).
• ✅ Гибкие условия оплаты: рассрочка, постоплата по факту приёмки, консигнация — обсуждаем индивидуально.

Мы работаем с предприятиями, где простой = убыток: логистические комплексы (Леруа Мерлен, Глобус), ГРЭС, обогатительные фабрики, машиностроительные заводы — и понимаем цену каждой минуты простоя. Поэтому поставляем не просто оборудование, а решения с минимальным MTTR (Mean Time To Repair).

Запросите КП за 2 часа — пришлите схему, опросный лист или даже фото изношенного узла. Мы подберём аналог, предложим замену с улучшенными характеристиками и рассчитаем TCO (Total Cost of Ownership).
