Модуль от пятилинейного пневмораспределителя МП2Э: современное решение для компактных приводов
Компания ГИДРАВЛИКА представляет на российском рынке профессиональное оборудование для пневмоприводов — модульный агрегат на базе пятилинейного пневмораспределителя серии МП2Э. Модуль от пятилинейного пневмораспределителя МП2Э сочетает в себе цилиндр, распределитель и вспомогательную арматуру в едином готовом к подключению исполнении. Это существенно упрощает проектирование, монтаж и обслуживание пневматических систем в станкостроении, автоматических линиях, технологическом оборудовании и робототехнике.
Модуль от пятилинейного пневмораспределителя МП2Э в комплектной сборке.
Назначение и конструкционные особенности пневмомодулей МП2Э
Пневмомодуль, или модуль от пятилинейного пневмораспределителя МП2Э, представляет собой интегрированное решение для привода. В основе конструкции лежит стандартный поршневой пневмоцилиндр с односторонним штоком, на который смонтированы распределительная арматура, глушители и, при необходимости, дросселирующие устройства. Модуль от пятилинейного пневрораспределителя МП2Э отличается двухсторонним электропневматическим управлением, обеспечивающим высокую скорость срабатывания и возможность простой интеграции в системы с электронным контролем.
Исполнения и типоразмеры модулей МП2Э
В серии реализован широкий ряд модификаций, что позволяет подобрать модель под конкретные требования по усилиям, производительности и габаритам:
- По диаметру поршня (основание — стандарт ИСО 6431): доступны размеры от 32 мм до 250 мм, покрывающие большинство индустриальных задач.
- По типу управления распределителем: базовое для серии МП2Э — двухстороннее электропневмоуправление с питанием 220В/50Гц (возможны другие напряжения по запросу).
- По расположению пневмоподвода: модуль может иметь правостороннее или левостороннее подключение магистрали сжатого воздуха относительно оси штока.
Инженеры компании ГИДРАВЛИКА помогут подобрать подходящий модуль, исходя из требуемого рабочего давления, расхода среды и скорости движения рабочего органа.
Как-то два модуля от пятилинейного пневмораспределителя МП2Э встретились в шкафу управления. Один говорит: «Давление в магистрали упало». А второй ему: «Может, распределитель? МП2Э?». Шутка, конечно, но надёжность работы модуля от пятилинейного пневмораспределителя МП2Э действительно начинается с правильного распределения потоков.
Технические характеристики серии МП2Э
| Параметр | Значение / Диапазон |
|---|
| Рабочая среда | Очищенный сжатый воздух (по ГОСТ 17433-80), инертный газ |
| Диапазон рабочих температур | От +1°C до +60°C (стандартно) |
| Рабочее давление, номинальное | 0.2–1.0 МПа (2–10 бар) |
| Условный проход распределителя (Dу) | 4, 6, 10, 16 (в зависимости от модели и диаметра цилиндра) |
| Принцип действия распределителя | Пятилинейный, двухпозиционный, с электромагнитным управлением |
| Напряжение управления | Переменное: 220В, 50Гц (стандарт); по запросу — другие |
| Тип подключения пневмомагистрали | Внутренняя резьба (тип зависит от Dу) |
| Масса модуля | Зависит от диаметра и хода: от ~2 кг (32 мм) до ~50 кг (250 мм) |
| Стандартный климатический класс | УХЛ4 (для помещений с регулируемым климатом) |
Габаритные размеры и вес серии МП2Э
| Диаметр цилиндра (поршня), мм | Примерный вес модуля (без хода), кг | Габаритная длина (L), мм (зависит от хода) |
|---|
| 32 | 1.8 – 2.5 | ~150 + ход |
| 63 | 4 – 7 | ~180 + ход |
| 100 | 9 – 12 | ~210 + ход |
| 160 | 22 – 28 | ~280 + ход |
| 250 | 45 – 55 | ~380 + ход |
Код ТН ВЭД: 8412.21 — Пневматические силовые машины и механизмы (цилиндры).
Принцип работы и управление
Принцип функционирования модуля от пятилинейного пневмораспределителя МП2Э основан на подаче управляющего электрического сигнала на одну из катушек пилотного электромагнита распределителя. Соленоид, воздействуя на золотниковый узел, сдвигает его, перераспределяя потоки сжатого воздуха. В этот момент основная магистраль соединяется с одной из полостей цилиндра (поршневой или штоковой), а противоположная полость через распределитель соединяется с атмосферой (через глушитель). Это обеспечивает точное и быстрое выдвижение или втягивание штока. Отсутствие сигнала возвращает золотник в исходную (или другую) позицию, обеспечивая фиксацию штока.
Температурный режим, срок службы и ремонтопригодность
Стандартные модули серии МП2Э предназначены для эксплуатации в температурном диапазоне от +1°C до +60°C и относительной влажности до 80%. При использовании специальных материалов уплотнений и смазок возможна поставка модификаций для низких температур (до -40°C), совместимых с отечественными низкозастывающими маслами по ГОСТ. Ресурс до первого капитального ремонта составляет, в среднем, не менее 2-3 млн. циклов при соблюдении условий по чистоте воздуха. Конструкция модуля допускает обслуживание и замену уплотнений, золотников, электромагнитных катушек в полевых условиях, что минимизирует простой оборудования.
Область применения и совместимое оборудование
Модуль от пятилинейного пневмораспределителя МП2Э широко используется в автоматизированном промышленном оборудовании российского производства:
- Станки с ЧПУ (зажимные устройства, смены инструмента, защитные шторки).
- Автоматические сборочные и упаковочные линии (толкатели, позиционеры, зажимы).
- Устройства пневматической автоматики (заслонки, клапаны большого диаметра).
- Технологические подъемники и манипуляторы.
- Оборудование для деревообработки, металлообработки, пищевой промышленности.
Модуль совместим с отечественными системами подготовки воздуха (фильтр-влагоотделитель, регулятор давления, маслораспылитель), а также с пневмокранами и редукторами от других производителей, работающих в стандартном диапазоне давлений 4-10 бар.

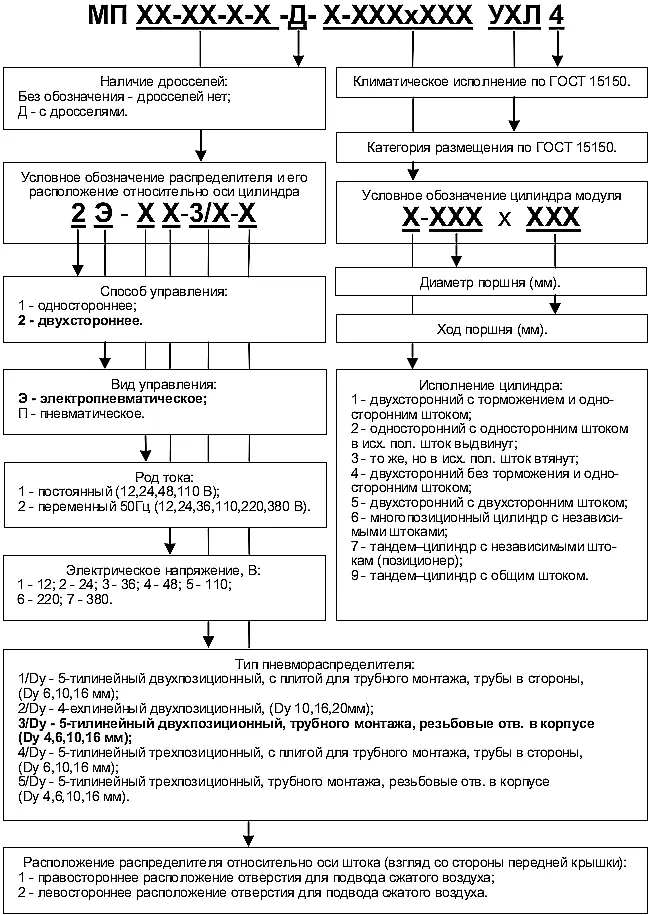

Расшифровка условного обозначения (пример)
МП 2Э-26-3/10-1-Д-1-160х250 УХЛ4
- МП — Модуль Пневматический.
- 2Э — Тип управления: двухстороннее электропневматическое.
- 26 — Код конструктивной схемы распределителя и его характеристик.
- 3/10 — Условный проход (Dу) распределителя 10 мм, с определенной пропускной способностью.
- 1 — Расположение разъема для подвода сжатого воздуха (1 — правостороннее).
- Д — Наличие дросселей с обратным клапаном для регулировки скорости.
- 1 — Тип пневмоцилиндра (с торможением в крайних положениях).
- 160х250 — Диаметр цилиндра 160 мм и ход поршня 250 мм.
- УХЛ4 — Климатическое исполнение.
