Надежность и долговечность пневматического оборудования напрямую зависят от чистоты рабочей среды. Для комплексного решения задач фильтрации сжатого воздуха, удаления влаги, масла и твердых частиц итальянская компания Camozzi разработала серию высокоэффективных устройств — фильтры и коалесцентные осушители Серии N204-F00. Эти компоненты являются неотъемлемой частью подготовки воздуха и обеспечивают стабильную работу всего пневмоконтура. Серия N204-F00 Camozzi представлена несколькими исполнениями с различными тонкостями фильтрации и типами слива конденсата, что позволяет гибко подбирать оборудование под конкретные технологические задачи. Использование фильтров и коалесцентных осушителей Серии N204-F00 Camozzi — это инвестиция в бесперебойность производства и защиту дорогостоящих пневматических систем от преждевременного износа.
Описание и назначение серии N204-F00 Camozzi
Серия N204-F00 Camozzi объединяет модульные фильтры высокого качества, предназначенные для тонкой очистки сжатого воздуха, а также коалесцентные осушители для удаления паров масла и влаги. Конструктивной особенностью является прозрачный пластиковый стакан (колба), который обеспечивает визуальный контроль уровня скапливающегося конденсата и своевременное обслуживание. Благодаря продуманной модульности, фильтры и коалесцентные осушители Серии N204-F00 Camozzi легко интегрируются в готовые пневмомагистрали и комбинируются с другим подготовительным оборудованием, таким как регуляторы давления и лубрикаторы. Основная область применения — промышленная пневмоавтоматика, станкостроение, упаковочное, пищевое и фармацевтическое оборудование, где требуется чистый и сухой сжатый воздух.
Габаритные размеры и вес
Устройства серии отличаются компактными размерами, что позволяет их установку в условиях ограниченного пространства. В зависимости от модели и исполнения, габариты и масса могут незначительно варьироваться.
Типовые диапазоны габаритов для модельного ряда N204-F00 Camozzi:
- Высота (A): 111–135 мм
- Ширина/диаметр (B): 78–102 мм
- Присоединительные размеры: G1/8 (08) или G1/4 (04)
- Масса: от 0.22 кг
Код ТН ВЭД для данных устройств, как правило, 8421 39 000 0 (фильтры и очистители для жидкостей или газов).
| Модель | A, мм | B, мм | C, мм | E, мм | F, мм | Присоединение P | Присоединение U |
|---|
| N108-F00 | 111 | 78 | 33 | 14.5 | 101 | G1/8 | G1/8 |
| N104-F00 | 111 | 78 | 33 | 14.5 | 101 | G1/8 | G1/4 |
| N208-F00 | 135 | 102 | 33 | 14.5 | 125 | G1/8 | G1/8 |
| N204-F00 | 135 | 102 | 33 | 14.5 | 125 | G1/8 | G1/4 |
Технические характеристики фильтров и коалесцентных осушителей N204-F00
Технические параметры устройств позволяют им эффективно работать в широком диапазоне условий стандартных промышленных производств.
| Параметр | Значение / Описание |
|---|
| Рабочее давление | 0.3 – 16 бар |
| Диапазон рабочих температур | 0 °C до +50 °C (при давлении 10 бар) |
| Тип рабочей среды | Сжатый воздух, смазанный или не смазанный. Совместим с большинством минеральных и синтетических масел, применяемых в винтовых и поршневых компрессорах. |
| Присоединительные размеры | Резьба BSPP (G): G1/8 или G1/4 в зависимости от исполнения |
| Масса (типовая) | Около 0.22 кг (без учета фильтрующего элемента) |
| Номинальная производительность / пропускная способность | Зависит от перепада давления и размера присоединения. Определяется по заводским графикам расхода. Для G1/4 при ΔP=0.5 бар - до 600-800 л/мин. |
| Тонкость фильтрации (коалесценции) | Стандартно: 25 мкм. Опционально: 5 мкм (более тонкая очистка) и 0.01 мкм (коалесцентный осушитель для удаления масляных паров и аэрозолей). |
| Слив конденсата | Стандартное исполнение: полуавтоматический (ручной) клапан. Доступны варианты: автоматический сброс по перепаду давления, защищенное исполнение, модель без механизма слива. |
| Материалы корпуса | Латунь, грилламид, нейлон, уплотнения NBR. |
| Фильтрующий элемент | Из полиэтилена высокой плотности (HOPE) или спеченной бронзы. |
Принцип работы
Фильтр, как и коалесцентный осушитель Серии N204-F00 Camozzi, работает по принципу принудительного изменения направления и скорости потока. Воздух, поступающий через входной патрубок, закручивается в стакане, где под действием центробежной силы тяжелые частицы воды и крупные загрязнения отбрасываются к стенкам и стекают вниз, в отстойник. Далее поток проходит через фильтрующий элемент (коалесцентный картридж). Здесь происходит глубокая очистка: мельчайшие капли масла и влаги, а также твердые частицы задерживаются на волокнах материала, объединяются (коалесцируют) в более крупные капли и также стекают вниз. Очищенный и осушенный воздух выходит через выходной патрубок. Скопившийся конденсат удаляется через сливной клапан — в стандартном исполнении он полуавтоматический, активируется при падении входного давления ниже 0.3 бар или вручную. Это простое, но эффективное решение, лежащее в основе долговечности фильтров и коалесцентных осушителей Серии N204-F00 Camozzi.
Температурный режим и срок службы
Рекомендованный производителем температурный режим эксплуатации составляет от 0°C до +50°C при рабочем давлении до 10 бар. Постоянная работа на граничных значениях температуры и давления может сократить ресурс уплотнительных материалов (NBR). Срок службы устройства, прежде всего, определяется ресурсом фильтрующего элемента и своевременностью обслуживания. Сам корпус фильтра, изготовленный из латуни и стойких полимеров, рассчитан на многолетнюю эксплуатацию. Своевременная замена фильтроэлемента (при загрязнении или по регламенту) и периодический слив конденсата — залог максимального срока службы. Фильтры и коалесцентные осушители Серии N204-F00 Camozzi известны своей надежностью при соблюдении условий эксплуатации.
Техническая загадка-шутка про пневматику: Работает без устали, воздух очищает старательно. Если он вдруг засорился — конденсат не удаляется! Угадайте, кто этот трудяга? Конечно же, наш верный фильтр из Серии N204-F00 Camozzi! А знаете, почему он такой эффективный? Потому что даже мельчайшим частицам масла и влаги он говорит: «Вы не пройдете!», превращая их в крупные капли, которые отправляются прямиком в отстойник. Вот такая у нас «коалесцентная дипломатия».
Область применения и используемое оборудование
Данные устройства повсеместно применяются в системах подготовки сжатого воздуха в различных отраслях промышленности. Их устанавливают после воздушного компрессора (часто в составе блока подготовки воздуха — FRL) для защиты пневмооборудования.
- Промышленные станки с ЧПУ: защита пневмоцилиндров, соленоидных клапанов и пневмопанелей от загрязнений и коррозии.
- Упаковочные и фасовочные автоматы: обеспечение чистоты воздуха, контактирующего с продукцией.
- Пищевая и фармацевтическая промышленность: коалесцентные осушители Серии N204-F00 Camozzi с тонкостью фильтрации 0.01 мкм критически важны для удаления масляных паров.
- Пневматические инструменты: увеличение межремонтного интервала отбойных молотков, гайковертов, шлифмашин.
- Системы автоматизации и контроля: обеспечение стабильной работы пневматических датчиков, контроллеров и исполнительных механизмов.
Ремонтопригодность и запасные части
Конструкция фильтров и коалесцентных осушителей Серии N204-F00 Camozzi модульная и подразумевает обслуживание в полевых условиях. Наиболее часто заменяемыми элементами являются уплотнительные кольца и сам фильтрующий/коалесцентный картридж. Базовый ремкомплект обычно включает уплотнения для стакана и сливного клапана.
Типовые запчасти и изнашиваемые компоненты:
- Фильтрующий элемент (картридж) 25 мкм, 5 мкм или 0.01 мкм.
- Уплотнительное кольцо (O-ring) прозрачного стакана.
- Уплотнения и пружина механизма полуавтоматического слива конденсата.
- Сам сливной клапан или его заглушка в версии без слива.
- Прозрачный стакан (в случае механического повреждения).
Несложная конструкция позволяет производить замену этих элементов без специального инструмента, что минимизирует простой оборудования.
Работа в экстремальных условиях
Стандартные модели серии N204-F00 Camozzi не предназначены для продолжительной работы при температурах ниже 0°C, так как возможно замерзание конденсата. Для низкотемпературных применений требуются специальные исполнения или дополнительные меры (подогрев). Уплотнительные материалы (NBR) совместимы с большинством распространенных российских индустриальных масел по ГОСТ, используемых в компрессорах. Простая и надежная конструкция обеспечивает возможность базового ремонта и обслуживания непосредственно на месте эксплуатации, что является большим преимуществом для удаленных объектов.
Условное обозначение модели N204-F00 Camozzi
Маркировка модели содержит всю информацию об исполнении. Рассмотрим на примере полного обозначения: N204-F00.
- N – Обозначение серии фильтров-влагоотделителей.
- 2 – Типоразмер стакана (1 – малый стакан, 2 – нормальный стакан).
- 04 – Присоединительный размер выходного отверстия (08 = G1/8, 04 = G1/4). Присоединение входное, как правило, такое же.
- F – Тип устройства (F – Filter, фильтр / коалесцентный осушитель).
- 0 – Тип фильтрующего элемента (0 = 25 мкм, 1 = 5 мкм, 8 = 0.01 мкм).
- 0 – Тип слива конденсата (0 = ручной-полуавтоматический, 4 = по перепаду давления, 5 = автоматический сброс и др.).
Таким образом, N204-F00 – это фильтр с нормальным стаканом, присоединением G1/4, стандартным элементом 25 мкм и полуавтоматическим сливом.
Габаритные и присоединительные размеры
Для точного монтажа и проектирования пневмосистемы необходимы детальные размеры устройства. На чертеже ниже представлены все ключевые габариты моделей серии. Обратите внимание на разницу в размерах стакана («B») и высоте («A») между исполнениями с малым (N1xx) и нормальным (N2xx) стаканом.

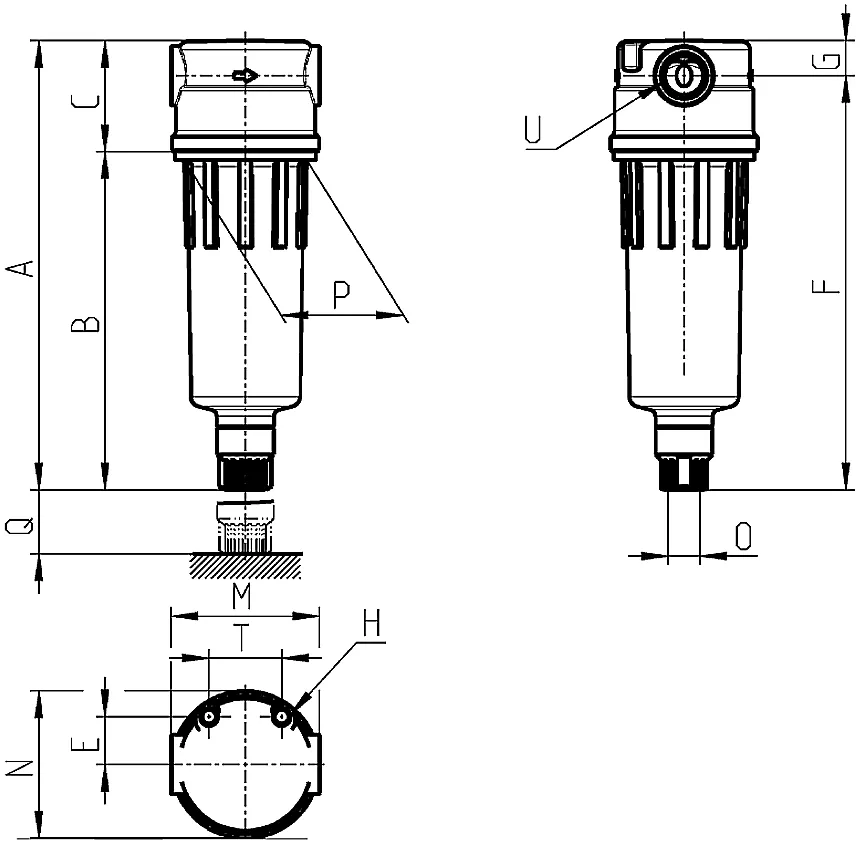

Чертеж фильтра-влагоотделителя Camozzi серии N204-F00 с указанием основных установочных размеров.
| Обозначение на чертеже | Описание параметра | Значение для N204-F00, мм |
|---|
| A | Общая высота | 135 |
| B | Диаметр стакана | 102 |
| P, U | Присоединительная резьба | G1/8 (P), G1/4 (U) |
| M | Расположение монтажных отверстий | 45 |
Примеры заказа и комплектации
Правильно составленный заказ гарантирует поставку именно той модели, которая требуется для вашей задачи. Вот несколько примеров:
- Для стандартной очистки воздуха после компрессора: N204-F00 (фильтр 25 мкм, G1/4, полуавтомат. слив).
- Для тонкой очистки на входе в высокоточный пневмоинструмент: N204-F10 (фильтр 5 мкм, G1/4, полуавтомат. слив).
- Для удаления масляных паров перед покрасочным оборудованием: N204-F80 (коалесцентный осушитель 0.01 мкм, G1/4, полуавтомат. слив).
- Для магистрали с малым расходом: N108-F00 (фильтр 25 мкм, G1/8, полуавтомат. слив).
Для оформления заказа вы можете связаться с нашими специалистами по телефону или через форму заказа на сайте. Мы поможем подобрать оптимальную модель, а также необходимые запасные части и ремкомплекты.
Поставка и доставка по России
Компания ГИДРАВЛИКА является официальным поставщиком пневматического оборудования Camozzi в Российской Федерации. Мы осуществляем поставку фильтров и коалесцентных осушителей Серии N204-F00 Camozzi напрямую со склада в Екатеринбурге. Доставка товаров осуществляется во все регионы страны надежными транспортными компаниями. Мы оперативно отгрузим ваш заказ в такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград и многие другие. На всю продукцию предоставляется гарантия от производителя и техническая поддержка.
