Устройство очистки сжатого воздуха П-ППВМ 16.14 представляет собой комплексный блок подготовки сжатого воздуха для ответственных систем. Оно предназначено для использования в пневмоприводах промышленного оборудования и в системах газостатических подшипников прецизионных шлифовальных станков, где критичны чистота, стабильность давления и отсутствие влаги в воздушном потоке.
Основные параметры устройства
Агрегат характеризуется компактными размерами и умеренной массой, что облегчает его интеграцию в существующие пневмомагистрали. Код ТН ВЭД для подобных изделий, как правило, относится к группе 8421 39 000 0 (машины и механизмы для очистки жидкостей или газов), точный код уточняется при оформлении заказа.
| Параметр |
Значение для П-ППВМ 16.14 |
| Условный проход, мм |
10; 16 |
| Масса, кг, не более |
3,5 |
| Габаритные размеры (ДxШxВ), мм, не более |
350 x 125 x 300 |
Разговаривают два инженера. Один жалуется: «Весь день бьюсь над системой, воздух некондиционный!» Второй спрашивает: «А устройство очистки сжатого воздуха П-ППВМ 16.14 ставил? Проблема сразу улетучится, как пыль после его фильтра!»
Технические характеристики
Ниже приведены ключевые эксплуатационные параметры агрегата, определяющие его работоспособность и область применения.
| Параметр |
Норма для типоразмера П-ППВМ 16-14 |
| Условный проход, мм |
10; 16 |
Рабочее давление, МПа (кгс/см²):
- номинальное
- минимальное |
1,0 (10)
0,1 (1,0) |
| Диапазон настройки выходного давления, МПа (кгс/см²) |
0,05 – 0,9 (0,5 – 9,0) |
| Номинальный расход воздуха при давлении 0,63 МПа, м³/мин, не менее |
1,25 |
| Абсолютная тонкость фильтрации, мкм |
5 |
| Снижение температуры точки росы, °C, не менее |
10 |
Преимущества и особенности эксплуатации
Интеграция агрегата в пневмосистему обеспечивает ряд значимых эксплуатационных преимуществ:
1. Сокращение простоев оборудования. Высокая степень очистки и осушки воздуха минимизирует риск отказа пневмоцилиндров и точных узлов из-за загрязнений или коррозии.
2. Увеличение ресурса работы. Защита компонентов системы от абразивного износа и влаги существенно продлевает межсервисные интервалы и срок службы всего оборудования.
3. Стабильность рабочего давления. Встроенный регулятор с манометром обеспечивает точную и надежную настройку давления, необходимое для стабильной работы пневмоприводов.
4. Удобство монтажа и обслуживания. Компактная блочная конструкция с унифицированными присоединительными размерами упрощает установку, а полуавтоматический слив конденсата снижает трудозатраты на обслуживание.
5. Совместимость с типовыми системами. Исполнение с конической резьбой К1/2" для условного прохода 16 мм позволяет легко встроить устройство очистки сжатого воздуха П-ППВМ 16.14 в большинство промышленных пневмомагистралей.
Принцип работы в составе пневмосистемы
Сжатый воздух от внешнего источника поступает на вход агрегата. Первым этапом происходит грубая очистка и отделение капельной влаги в фильтре-влагоотделителе. Далее воздушный поток проходит через осушитель, где происходит сорбционная осушка и снижение температуры точки росы. Затем следует этап тонкой фильтрации от механических примесей размером от 5 мкм. Регулятор давления, оснащенный предохранительным клапаном, позволяет установить и автоматически поддерживать необходимое давление на выходе, которое контролируется по встроенному манометру. Отделенный конденсат из всех ступеней удаляется через дренажные каналы.
Температурный режим работы и ресурс
Устройство очистки сжатого воздуха П-ППВМ 16.14 рассчитано на эксплуатацию в закрытых помещениях. Климатическое исполнение УХЛ4 означает, что агрегат может работать в условиях умеренного и холодного климата при температуре окружающего воздуха, типичной для отапливаемых производственных цехов. Ресурс работы напрямую зависит от качества подаваемого сжатого воздуха (должен быть не грубее 12 класса загрязненности по ГОСТ 17433-80), регулярности сервисного обслуживания и своевременной замены фильтрующих элементов. Соблюдение требований по входному воздуху гарантирует долговременную и безотказную работу.
Область применения и устанавливаемое оборудование
Основная сфера применения — это промышленные предприятия, где используется пневмоавтоматика. Агрегат монтируют на:
- Высокоточные шлифовальные и координатно-шлифовальные станки с газостатическими подшипниками шпинделей.
- Станки с ЧПУ, имеющие пневмоприводы зажимных патронов, смены инструмента, подвижных элементов.
- Прессовое и штамповочное оборудование с пневматическим управлением.
- Сборочные и испытательные линии, линии покраски, где требуется чистый и сухой воздух.
- Любое другое технологическое оборудование с повышенными требованиями к качеству пневмопитания.
Типичные ошибки при подборе устройства
Чтобы избежать нештатных ситуаций, при выборе модификации следует обратить внимание на следующие моменты:
1. Выбор только по типу присоединительной резьбы без учета требуемого расхода воздуха и рабочего давления в системе.
2. Игнорирование требования к входному воздуху. Подача неочищенного воздуха грубее 12 класса загрязненности приведет к быстрому засорению и выходу из строя.
3. Неучет необходимости осушки. Если в системе есть риск конденсации влаги, функция осушки является обязательной.
4. Неправильная ориентация при монтаже. Фильтрующие модули и осушитель требуют строго вертикального монтажа для корректного стекания и удаления конденсата.
Расшифровка условного обозначения П-ППВМ 16.14
Структура индекса содержит всю необходимую информацию для идентификации:
П-ППВМ — Устройство очистки сжатого воздуха.
16 — Условный проход, мм (в данном случае 16, также возможен вариант 10).
1 — Класс загрязненности воздуха на выходе (1 — класс 1).
4 — Вид присоединительной резьбы (коническая К1/2" для Dу=16) и способ удаления конденсата (полуавтоматический).
УХЛ4 — Климатическое исполнение и категория размещения (для умеренного и холодного климата, в закрытых помещениях).
Габаритные и присоединительные размеры
Для проверки монтажной совместимости с вашим оборудованием используйте приведенные ниже размеры. Монтаж осуществляется с помощью отверстий диаметром 6,6 мм, предусмотренных в корпусе.

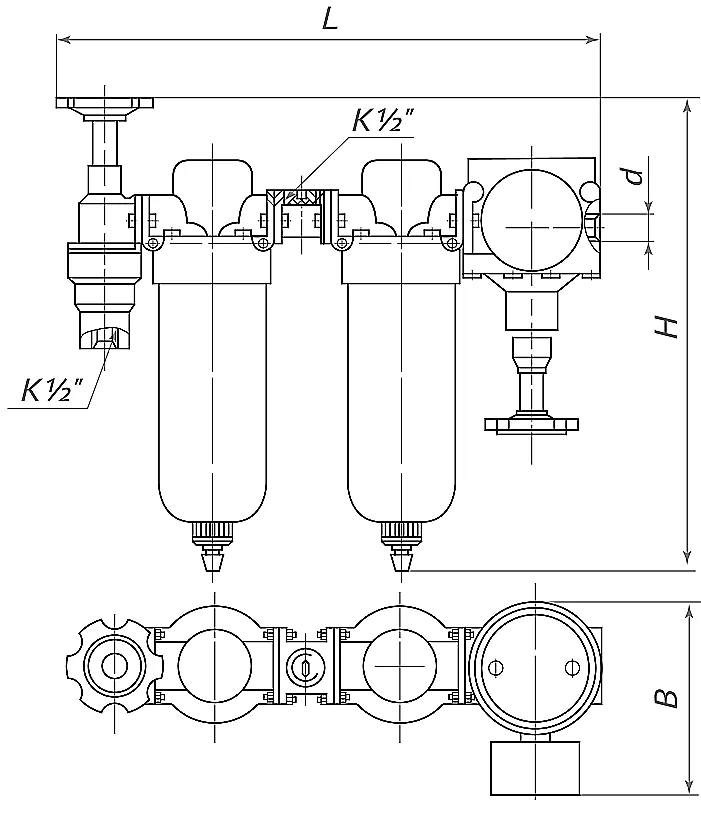

Чертеж общего вида и присоединительных размеров устройства очистки сжатого воздуха П-ППВМ.
Примеры оформления заказа
В зависимости от требуемых параметров, заказ можно сформировать следующим образом:
1. Базовая модель: П-ППВМ 16-14-4-УХЛ4 — с условным проходом 16 мм, классом очистки 1, конической резьбой К1/2", полуавтоматическим сливом.
2. Модель с повышенной чистотой: П-ППВМ 16-24-4-УХЛ4 — с классом загрязненности воздуха на выходе 0.
3. Модель с другим условным проходом: П-ППВМ 10-14-4-УХЛ4 — с присоединением К3/8" для Dу=10 мм.
