Фильтры заливные Г42-12Ф, И-СЭ.00.07.000 и сливные ФМС 50, 80 – это универсальные устройства для поддержания чистоты рабочей среды в гидравлических и смазочных системах промышленного оборудования. Они выполняют критически важную функцию, защищая дорогостоящие компоненты (насосы, клапаны, гидроцилиндры) от абразивного износа и выхода из строя из-за механических загрязнений. На этой странице вы найдете полное техническое описание, особенности конструкции, принцип действия и рекомендации по выбору и эксплуатации данных фильтрующих элементов.
Описание и назначение фильтров
Фильтры заливные Г42-12Ф и И-СЭ.00.07.000 предназначены для двухступенчатой очистки: они фильтруют масло, заливаемое в бак гидравлической или смазочной системы, а также очищают воздух, который поступает в бак при изменении уровня жидкости или в процессе "дыхания". Это предотвращает попадание пыли и твердых частиц как через заливную горловину, так и через сапун. Сливные фильтры ФМС 50 и 80, в свою очередь, устанавливаются в сливную магистраль и обеспечивают тонкую очистку рабочей жидкости перед ее возвратом в бак, что особенно важно для замкнутых гидравлических контуров. Таким образом, комбинация фильтров заливных Г42-12Ф, И-СЭ.00.07.000 и сливных ФМС 50, 80 создает надежный барьер против загрязнений на всех ключевых точках системы.
Основные параметры и габаритные размеры
В таблице ниже приведены основные параметры заливных фильтров. Масса и габаритные размеры варьируются в зависимости от модели. Для сливных фильтров ФМС 50 и 80 характерны присоединительные размеры, соответствующие их обозначению (DN50 и DN80), а их общая масса обычно не превышает 2-4 кг. Код ТН ВЭД для данных изделий, как правило, 8421 23 000 0 (фильтры жидкостные).
| Параметр / Модель |
Фильтр заливной Г42-12Ф |
Фильтр заливной И-СЭ.00.07.000 |
Фильтр сливной ФМС 50 |
Фильтр сливной ФМС 80 |
| Тип рабочей среды (масло) |
Минеральные масла до 150 сСт |
Минеральные масла до 150 сСт |
Минеральные, синтетические масла |
Минеральные, синтетические масла |
| Номинальная тонкость фильтрации, мкм |
125 |
80 |
Зависит от картриджа (10-25) |
Зависит от картриджа (10-25) |
| Масса, кг, не более |
0.49 |
0.12 |
~2.5 |
~4.0 |
| Типовой диапазон габаритных размеров (ВxШ), мм |
~200x150 |
~150x100 |
~300x150 |
~350x200 |
Детальные технические характеристики заливных фильтров Г42 и И-СЭ
Для инженеров и специалистов по обслуживанию критически важны точные данные. В таблице представлены детальные технические характеристики фильтров заливных Г42-12Ф и И-СЭ.00.07.000 согласно конструкторской документации.
| Техническая характеристика |
Г42-12Ф |
И-СЭ.00.07.000 |
| Номинальная тонкость фильтрации масла, мкм |
125 |
80 |
| Номинальная тонкость очистки воздушного фильтра, мкм |
40 |
40 |
| Номинальная производительность по маслу (при ΔP 0.001 МПа), л/мин |
20 |
Уточняется |
| Номинальный перепад давлений, МПа, не более |
0.001 |
0.001 |
| Рабочее давление в баке, МПа |
Атмосферное |
Атмосферное |
| Присоединительные размеры (установочное отверстие) |
По спецификации на крышку бака |
По спецификации на крышку бака |
Конструкция и принцип работы
Все фильтры заливные Г42-12Ф, И-СЭ.00.07.000, а также сливные ФМС 50, 80 работают по принципу механической фильтрации. Заливные модели имеют монолитный пластмассовый корпус, в который запрессована фильтрующая сетка из нержавеющей стали. В верхней части расположен воздушный фильтр на основе нетканого полотна. Ключевая особенность фильтра Г42-12Ф – наличие встроенного магнитного патрона, который эффективно улавливает ферромагнитные частицы (металлическую стружку). При заливке масло проходит через сетку, а воздух – через нетканый материал. Сливные фильтры ФМС 50 и 80 имеют корпус из чугуна или стали, внутри которого установлен сменный фильтроэлемент (картридж). Жидкость поступает снаружи картриджа, проходит через фильтрующий материал и отводится через центральное отверстие, уже очищенной.

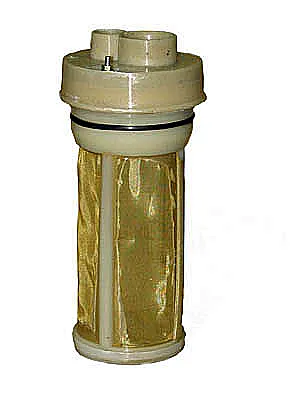

Внешний вид и конструкция заливного фильтра Г42-12Ф для маслобака гидравлической станции.

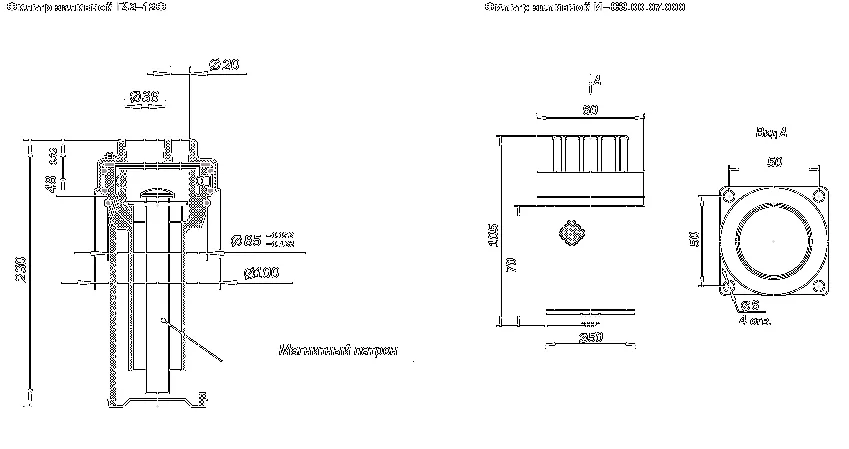

Габаритные и присоединительные размеры фильтров заливных типа Г42-12Ф для монтажа в крышку бака.
Температурный режим работы и срок службы
Штатный температурный диапазон работы для заливных фильтров с маслом составляет от +10°C до +70°C. Однако их климатическое исполнение (УХЛ4 и О4.1) позволяет эксплуатировать оборудование в широком диапазоне температур окружающей среды, вплоть до -40°C. В таких экстремальных условиях важно использовать масла, соответствующие ГОСТ и имеющие соответствующие низкотемпературные характеристики. Срок службы фильтрующих элементов напрямую зависит от степени загрязненности рабочей среды. Сетка заливных фильтров рассчитана на многократное использование и может промываться. Воздушное фильтр-полотно и картриджи сливных фильтров являются сменными расходными материалами. Регулярный визуальный осмотр и контроль перепада давления – лучшие индикаторы необходимости обслуживания.
Шутка-загадка для специалистов
Что всегда чистое, но постоянно имеет дело с грязью? Если вы подумали про фильтры заливные Г42-12Ф, И-СЭ.00.07.000, фильтры сливные ФМС 50, 80, то вы абсолютно правы! Их задача – принять всю грязь на себя, чтобы система оставалась чистой.
Область применения и совместимое оборудование
Фильтры заливные Г42-12Ф и И-СЭ.00.07.000 исторически применяются на станциях смазки серий С48-11М, С48-12М, С48-13М, С48-14М, а также на многих гидравлических станциях советского и российского производства. Они универсальны и могут быть установлены на любые емкости для технических жидкостей, где требуется заливка масла и вентиляция бака. Сливные фильтры ФМС 50 и 80 находят применение в мощных гидроприводах металлообрабатывающих станков, прессов, подъемно-транспортного оборудования и другой промышленной техники. Совместимость с широким спектром минеральных и синтетических масел, включая отечественные по ГОСТ, делает их незаменимыми на многих предприятиях.
Работа в экстремальных условиях и ремонтопригодность
Конструкция фильтров заливных Г42-12Ф, И-СЭ.00.07.000 исключительно надежна и ремонтопригодна в полевых условиях. В случае засорения сетку можно промыть, а поврежденные прокладки (уплотнительные кольца) заменить. Отсутствие сложных механических элементов сводит риск поломки к минимуму. Фильтры устойчивы к вибрациям и могут долговременно работать при отрицательных температурах, если используется соответствующее масло. Для сливных фильтров ФМС ремонт обычно заключается в замене картриджа или уплотнений, что также может быть выполнено силами обслуживающего персонала без специального инструмента.
Условное обозначение и примеры заказа
Расшифровка условного обозначения заливного фильтра Г42-12Ф: «Г» – гидравлический, «42» – номер модели, «12» – модификация, «Ф» – с фильтром. Пример полного обозначения для умеренного климата: Фильтр заливной Г42-12Ф УХЛ4 ТУ2-053-1294-77. Для тропического: Фильтр Г42-12Ф О4.1 ТУ2-053-1294-77. Обозначение И-СЭ.00.07.000 является заводским индексом. При заказе фильтров заливных Г42-12Ф, И-СЭ.00.07.000, фильтров сливных ФМС 50, 80 важно указать полное наименование, необходимое количество и предпочтительные условия доставки. Наши менеджеры помогут уточнить наличие и совместимость.
Часто задаваемые вопросы (FAQ)
В этом разделе мы собрали ответы на самые распространенные вопросы о фильтрах.
Как выбрать между фильтром Г42-12Ф и И-СЭ.00.07.000?
Основное отличие – в тонкости фильтрации масла (125 мкм у Г42-12Ф против 80 мкм у И-СЭ) и наличии магнитного патрона у Г42-12Ф. Выбор зависит от требований вашей системы к чистоте масла и наличию ферромагнитных загрязнений.
Сливные фильтры ФМС 50 и 80 взаимозаменяемы?
Нет, это фильтры с разным условным проходом (DN50 и DN80). Они рассчитаны на разную пропускную способность и имеют разные присоединительные размеры. Необходимо выбирать модель, соответствующую параметрам вашей сливной магистрали.
Возможна ли поставка фильтров в удаленные регионы России?
Да, мы организуем доставку фильтров заливных Г42-12Ф, И-СЭ.00.07.000, фильтров сливных ФМС 50, 80 в любой город РФ, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Владивосток и другие. Сроки и стоимость доставки рассчитываются индивидуально.
Совместимы ли эти фильтры с современными синтетическими маслами?
Да, материалы корпусов и уплотнений совместимы с большинством распространенных минеральных и синтетических гидравлических масел, включая отечественные по ГОСТ. Для специфических сред рекомендуем проконсультироваться с нашими технологами.
Гарантия, доставка и заключение
Компания «ГИДРАВЛИКА» осуществляет прямые поставки высококачественных фильтров для гидравлических систем с центрального склада в Екатеринбурге. Мы гарантируем соответствие продукции заявленным техническим характеристикам и оперативную обработку заказов. Заказать фильтры заливные Г42-12Ф, И-СЭ.00.07.000, фильтры сливные ФМС 50, 80 вы можете через наш сайт https://777-gidra.ru/ или по телефону, указанному в разделе Контакты. Наши специалисты готовы помочь с подбором аналогов, консультацией по монтажу и эксплуатации.
