Описание и назначение
Сливной фильтр ФМС 80 на давление 0,5 МПа представляет собой агрегат для тонкой очистки рабочей жидкости в сливных линиях гидравлических систем. Данное устройство обеспечивает отсев механических частиц размером свыше 25 микрометров из минеральных масел, трансмиссионных и гидравлических жидкостей. Монтаж сливного фильтра ФМС 80 в сливную магистраль защищает дорогостоящие компоненты гидросистемы от абразивного износа, существенно повышая надёжность и общий ресурс оборудования. Конструктивной особенностью модели является наличие встроенного перепускного клапана, который автоматически открывается при критическом перепаде давления, предотвращая повреждение фильтрующего картриджа и обеспечивая непрерывность рабочего процесса.
Для технического специалиста принципиально важно, что установка этого фильтра ФМС 80 позволяет поддерживать чистоту масла, снижая частоту его замены и минимизируя риски выхода из строя насосов, клапанов и гидроцилиндров.
Основные параметры, габариты и код ТН ВЭД
Вес агрегата без рабочей жидкости составляет 6,65 кг. Корпус сливного фильтра ФМС 80 имеет цилиндрическую форму диаметром 120 мм и общую высоту 250 мм. Монтаж осуществляется через резьбовое соединение G1¼, что соответствует условному проходу 20 мм. Код товарной номенклатуры внешнеэкономической деятельности для данной продукции – 8421 23 000 00.
| Параметр габаритов | Значение |
|---|
| Диаметр корпуса, D, мм | 120 |
| Высота общая, H, мм | 250 |
| Присоединительная резьба | G1¼ (DN 20 мм) |
| Масса (без масла), кг | 6,65 |
Известный инженерный анекдот гласит: при монтаже новой системы закупили два идентичных сливных фильтра ФМС 80. На вопрос «Зачем?» механик дал пояснение: «Первый будет стоять на сливе. А второй — на моём столе, демонстрируя начальству, почему качество масла по-прежнему вызывает вопросы!»
Технические характеристики
| Наименование параметра | Значение |
|---|
| Рабочее давление, максимальное, МПа | 0,5 |
| Номинальный расход, л/мин | 80 |
| Рекомендуемый диапазон рабочих температур, °C | от -25 до +80 |
| Тип рабочей среды | Масла минеральные и синтетические, гидравлические жидкости (HFD, HFA, HFB) |
| Номинальная тонкость фильтрации, мкм | 25 |
| Давление открытия перепускного клапана, МПа | 0,2 ± 0,05 |
| Размеры фильтрующего элемента (В х Ø), мм | 204 х 100/39 |
Преимущества и особенности эксплуатации
Выбор именно сливного фильтра ФМС 80 даёт производственным и сервисным компаниям ряд эксплуатационных преимуществ:
- Снижение эксплуатационных издержек: Эффективная фильтрация резко уменьшает скорость износа пар трения в насосах и гидромоторах, что на 25–40% продлевает межремонтный интервал основных узлов гидросистемы.
- Стабильность работы гидропривода: Постоянная чистота рабочей жидкости обеспечивает точное и плавное срабатывание регулирующей аппаратуры, минимизируя нестабильность исполнительных механизмов.
- Удобство обслуживания: Конструкция предусматривает быструю замену фильтрующего картриджа без необходимости демонтажа самого корпуса или разгерметизации трубопровода, что сокращает время простоев.
- Адаптивность к типовым условиям: Фильтр ФМС 80 совместим с большинством распространённых промышленных гидравлических систем, работающих в среднем диапазоне давлений, что облегчает его подбор и интеграцию.
- Повышенный ресурс: Чугунный корпус и маслостойкие уплотнения обеспечивают длительный срок службы как самого фильтра, так и всей системы в целом.
Принцип работы в гидравлической цепи
Механизм функционирования сливного фильтра ФМС 80 основан на принципе барьерной фильтрации с защитой от перегруза. Загрязнённая жидкость из сливной линии поступает через входной патрубок во внешнюю полость корпуса. Под действием силы тяжести и перепада давления она проходит извне внутрь через фильтрующий элемент, представляющий собой цилиндр из многослойного металлического микросетчатого материала. Частицы загрязнения задерживаются на внешней поверхности сетки, а очищенный поток направляется к выходному патрубку и далее в бак. При засорении картриджа перепад давления на нём возрастает. При достижении порогового значения в 0,2 МПа срабатывает пружинный перепускной клапан, установленный в верхней части корпуса. При этом жидкость начинает циркулировать по короткому замыкающему контуру, минуя фильтрующий элемент, что предотвращает его механическое разрушение и позволяет системе продолжать функционировать, хотя и без очистки. Данный режим является аварийным и сигнализирует о необходимости немедленной замены картриджа.
Температурный режим работы и ресурс
Фильтр сливной ФМС 80 рассчитан для эксплуатации в широком диапазоне температур окружающей среды и рабочей жидкости: от -25°C до +80°C. Для указанного интервала гарантируется сохранение работоспособности всех уплотнений и стабильность номинальной тонкости фильтрации. Агрегат может работать в режиме непрерывной эксплуатации, а также в условиях циклических нагрузок с частыми пусками и остановками гидросистемы. Срок службы фильтрующего картриджа до загрязнения составляет в среднем 1500–2000 моточасов при условии стандартного уровня загрязнённости масла. Общий ресурс корпуса фильтра ФМС 80 превышает 10 лет.
На долговечность напрямую влияют три ключевых фактора:
- Качество и чистота заливаемого масла (рекомендуется предварительная фильтрация перед заливкой).
- Регулярность профилактического обслуживания и замена картриджа по манометру или по наработке.
- Наличие и исправность фильтров тонкой очистки в напорной линии, которые принимают на себя основную нагрузку, разгружая сливной фильтр.
Где используется сливной фильтр ФМС 80
Этот тип фильтрационного оборудования находит применение в гидравлических системах самого разнообразного промышленного, мобильного и стационарного оборудования, работающего в диапазоне средних давлений. Установка сливного фильтра ФМС 80 целесообразна на следующих объектах:
- Мобильная техника: Гидросистемы экскаваторов, бульдозеров, автомобильных кранов, погрузчиков, где велик риск попадания абразива из-за работы в запылённых условиях.
- Металлообрабатывающее оборудование: Гидроприводы прессов, гильотинных и гибочных станков, листогибов, обрабатывающих центров с ЧПУ.
- Производственные линии: Гидравлические станции литейных машин, пресс-форм, упаковочных автоматов.
- Деревообрабатывающая отрасль: Станки для распила, прессы для производства плит.
- Аграрный сектор: Гидросистемы комбайнов, тракторов, опрыскивателей.
По сути, данная модель эффективна на любом оборудовании, где требуется обеспечить чистоту масла в сливной линии, особенно при значительных объёмах рабочей жидкости (от 50 до 500 литров).
Состав ремкомплекта и часто заменяемые компоненты
Несмотря на высокую надёжность конструкции, определённые компоненты сливного фильтра ФМС 80 являются расходными и подлежат периодической замене. Это не только фильтрующий элемент, но и уплотнительные изделия. При проведении планового ТО или при ремонте наиболее часто требуется замена следующих позиций:
| Наименование запчасти | Причина износа | Типовой артикул |
|---|
| Фильтрующий элемент (картридж) | Закупоривание пор механическими загрязнениями, достижение предельного перепада давления. | ФЭ-100/25-ГК |
| Уплотнительное кольцо (манжета) крышки | Потеря эластичности и растрескивание из-за температурных циклических нагрузок и контакта с рабочей средой. | УК-120x5-МС |
| Пружина перепускного клапана | Усталостное ослабление с течением времени, приводящее к изменению давления срабатывания. | ПвК-ФМС80 |
| Прокладка между корпусом и стаканом | Постепенная деформация под постоянным давлением и температурой, риск появления течи. | ПРК-ФМС |
Рекомендуется приобретать ремкомплекты заранее, что обеспечит минимальные простои при обслуживании агрегата.
Типичные ошибки при подборе фильтра
Некорректный выбор сливного фильтра ФМС 80 может привести к преждевременному выходу из строя как самого фильтра, так и системы в целом. Чтобы избежать этого, обратите внимание на следующие распространённые ошибки:
- Подбор только по присоединительной резьбе, без учёта предельного рабочего давления и требуемого расхода. Это может привести к разрушению корпуса под давлением или к созданию избыточного сопротивления в линии.
- Игнорирование температурного диапазона эксплуатации. Использование фильтра ФМС 80 при температурах ниже -25°C или выше +80°C может вызвать разрушение уплотнений и ухудшение фильтрующих свойств картриджа.
- Неверное определение типа рабочей среды. Хотя фильтр предназначен для минеральных масел, применение с некоторыми синтетическими жидкостями на фосфатной или сложноэфирной основе требует проверки совместимости с уплотнениями.
- Недопустимое превышение номинального расхода (80 л/мин) приводит к резкому увеличению перепада давления и преждевременному срабатыванию перепускного клапана, при котором фильтрация фактически прекращается.
Расшифровка условного обозначения ФМС 80
Индексация модели «ФМС 80» построена по логичной и понятной схеме, облегчающей идентификацию товара:
- Ф – принадлежность к классу «Фильтр».
- М – тип рабочей среды: «Масло» (масляные и гидравлические жидкости).
- С – установка в гидравлической системе: «Сливной» линия.
- 80 – ключевой рабочий параметр, а именно номинальный расход в литрах в минуту.
Полный код модели в каталоге производителя ГИДРАВЛИК может включать дополнительную информацию о давлении и исполнении, например: ГИДРА-ФМС80-05, где «05» обозначает рабочее давление 0,5 МПа.
Габаритные и присоединительные размеры для проверки совместимости
Перед заказом сливного фильтра ФМС 80 необходимо удостовериться, что он физически уместится в отведённое место и совпадет по присоединению с трубопроводом. Критическими размерами являются наружный диаметр корпуса (120 мм) и высота от плоскости монтажа до верхней точки (250 мм). Если свободного пространства меньше, возможны проблемы с обслуживанием картриджа. Присоединительная резьба — G1¼ (трубная цилиндрическая по ГОСТ 6357). Для подключения можно использовать как жёсткие трубопроводы, так и гибкие рукава с соответствующей арматурой.

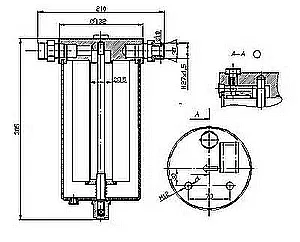

На чертеже отображены основные конструктивные размеры сливного фильтра ФМС 80: диаметр корпуса (120 мм), общая высота (250 мм), расположение и тип резьбовых патрубков G1¼.
Практические примеры заказа
Для понимания процесса заказа приведём типовые сценарии:
- Штатная замена. В сервисный центр поступил запрос на поставку 8 единиц сливного фильтра ФМС 80 (артикул: ГИДРА-ФМС80-05) для плановой модернизации гидростанций на прессовом участке. Дополнительно заказаны сменные фильтрующие элементы в количестве 16 штук (артикул: ФЭ-100/25-ГК).
- Комплектация нового оборудования. При проектировании новой моечной линии для металлоконструкций потребовалось укомплектовать гидростанцию сливным фильтром. Спецификацией было зафиксировано давление 0,5 МПа и расход 75 л/мин, что идеально соответствует параметрам модели ФМС 80. Заказана 1 единица.
- Ремонтный случай. На предприятии по ремонту спецтехники заказана партия из 10 фильтров ФМС 80 и 5 ремкомплектов (артикул: РК-ФМС80), включающих манжеты и пружины клапана, для обеспечения текущих ремонтных работ.
Оформить заявку можно на сайте 777-gidra.ru, связавшись с менеджерами отдела продаж.
Часто задаваемые вопросы
1. Как подобрать нужную модификацию сливного фильтра по давлению, расходу и типу подключения?
Определение нужной модели базируется на трёх параметрах вашей гидросистемы: рабочее давление в сливной магистрали (не должно превышать 0,5 МПа для ФМС 80), максимальный ожидаемый расход жидкости (не более 80 л/мин) и тип резьбы на подводящем трубопроводе (стандартно — G1¼). Если ваши параметры выходят за указанные рамки, требуется выбор другой модели из линейки.
2. Каковы сроки поставки и доставки по России и СНГ? Есть ли фильтры на складе?
Базовая модель сливного фильтра ФМС 80, как правило, доступна на складе производителя ГИДРАВЛИК. Доставка в крупные города России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск) занимает 1–3 рабочих дня. В другие регионы РФ, а также в страны СНГ (Казахстан, Беларусь) поставка осуществляется в срок от 3 до 7 рабочих дней через транспортные компании.
3. Какие условия эксплуатации для сливного фильтра ФМС 80 считаются критическими?
Критическими факторами являются: длительная работа при температурах ниже -25°C или выше +80°C, работа в агрессивных химических средах и при использовании несовместимых с NBR-резиной жидкостей, а также эксплуатация без предварительной фильтрации масла, заливаемого в бак, что приводит к мгновенному забиванию картриджа. Пыльные помещения не являются критическим фактором, так как фильтр как раз предназначен для борьбы с загрязнениями.
4. Совместим ли ФМС 80 с нашим существующим оборудованием? Возможен ли подбор аналога?
Для проверки совместимости необходимы данные о давлении, расходе и типе рабочей среды в вашей системе. Специалисты компании-поставщика ГИДРАВЛИКА готовы провести бесплатную техническую консультацию и подобрать не только базовую модель, но и её полный аналог по нужным характеристикам, если оригинальный фильтр снят с производства.
