Двухпозиционный электрогидравлический клапан МКГВ 25/3 ФЦ2.Э1.1.24 служит для надежной блокировки потока в гидравлических магистралях оборудования. Его основная задача – дистанционное управление разгрузкой линии по электрическому сигналу напряжением 24В. Устройство рассчитано на работу в системах с высоким номинальным давлением, что делает его востребованным компонентом для ответственных контуров.

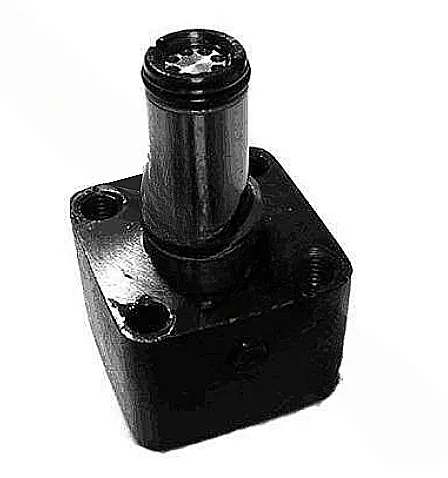

Назначение и основные параметры
Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 выполняет функцию точного запорного элемента с управляемым открытием. Он применяется в стационарных системах технологического оборудования, таком как прессы, станки и литьевые машины, а также в мобильной дорожно-строительной и коммунальной технике. Устройство обеспечивает стабильную работу при рабочем давлении до 32 Мегапаскаль и обеспечивает номинальную пропускную способность на уровне 125 литров в минуту.
Габариты, масса и код ТН ВЭД
Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 характеризуется компактными размерами 125×90×85 миллиметров, что позволяет легко интегрировать его в существующие гидравлические схемы. Общая масса изделия без учета крепежа составляет 4,8 кг. Для осуществления корректных таможенных процедур и идентификации продукции применяется код ТН ВЭД 8481.20.000.
| Параметр | Значение |
|---|
| Масса, кг | 4.8 |
| Длина, мм | 125 |
| Ширина, мм | 90 |
| Высота, мм | 85 |
Расшифровка обозначения модели
Маркировка гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 построена по единой логике. Первая часть МКГВ обозначает тип устройства – гидравлический клапан, управляемый гидравлически и предназначенный для встраивания. Цифра 25 указывает на условный диаметр прохода в миллиметрах. Характеристика 3 сообщает о соотношении рабочих площадей золотника, которое составляет 2:1. Индекс Ф означает фланцевое присоединение, а буква Ц – наличие в конструкции дросселирующей цапфы.
Далее в обозначении гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 следует цифра 2, определяющая давление срабатывания в 0,15 МПа. Литера Э говорит об электрогидравлическом способе управления. Финальная комбинация 1.1.24 детализирует климатическое исполнение УХЛ1 для умеренного и холодного климата, категорию размещения 1 и рабочее напряжение катушки управления в 24 Вольта.
Приходит инженер на завод, смотрит – гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 работает. Спрашивает: «Как он?». Ему отвечают: «Всё под контролем, давление держит стабильно. Понял?». А он: «Понял. Гидропонял!».
Технические характеристики клапана
| Параметр | Значение |
|---|
| Рабочее (номинальное) давление, МПа | 32 |
| Давление открывания (срабатывания), МПа | 0.15 |
| Номинальный расход, л/мин | 125 |
| Предельный расход с дросселирующей цапфой, л/мин | 380 |
| Диапазон температур рабочей жидкости, °C | +10 ... +70 |
| Диапазон температур внешней среды, °C | -45 ... +55 |
| Рекомендуемая тонкость фильтрации масла, мкм | 25 |
| Тип и форма присоединения | Фланец |
| Условный проход (диаметр), мм | 25 |
Преимущества и особенности эксплуатации
Выбор гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 для оснащения гидросистем обеспечивает ряд эксплуатационных выгод:
- Минимизация гидроударов: Наличие дросселирующей цапфы гарантирует плавное открытие магистрали, что предотвращает скачки давления и продлевает ресурс всего оборудования.
- Увеличение межсервисных интервалов: Высокая износостойкость пар трения и качественные уплотнения снижают необходимость в частом техническом обслуживании.
- Широкая совместимость: Устройство соответствует отечественным ГОСТ и может работать с большинством типов минеральных масел и рабочих жидкостей, применяемых в промышленности.
- Устойчивость к экстремальным условиям: Климатическое исполнение позволяет использовать гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 в неотапливаемых помещениях и на открытых площадках в большинстве регионов России.
- Надежность управления: Электрогидравлический привод обеспечивает точное и быстрое срабатывание по сигналу от системы управления.
Принцип функционирования в системе
В исходном дежурном положении гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 закрыт. Рабочая жидкость из напорной магистрали оказывает давление на запорный элемент, а пружинный механизм удерживает его в седле, герметично блокируя поток. При подаче на электромагнитную катушку управляющего напряжения 24В происходит срабатывание пилота. Созданное им давление преодолевает усилие главной пружины, заставляя золотник сместиться. Открывается основной проход, и поток направляется по заданной линии. Дросселирующая цапфа на этом этапе сглаживает переходный процесс. После снятия электрического сигнала гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 под действием возвратной пружины и давления жидкости возвращается в исходное закрытое состояние.
Температурный режим и ресурс работы
Расчетный срок службы гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 в стандартных условиях эксплуатации превышает 8 лет. На ресурс напрямую влияют три ключевых фактора: соблюдение температурного диапазона рабочей жидкости (от +10°C до +70°C), применение масла с допустимой вязкостью и обязательная фильтрация до уровня чистоты 25 микрон. Устройство предназначено для длительной непрерывной работы, а также для циклических режимов с частыми пусками и остановами. Допустимая температура окружающей среды составляет от -45°C до +55°C.
Область применения и типовое оборудование
Данный гидроклапан применяется в различных отраслях промышленности и сервиса. Он находит применение в гидравлических системах следующей техники: прессовое оборудование и кривошипные прессы; металлорежущие и обрабатывающие станки; подъемно-транспортные механизмы, такие как краны и манипуляторы; мобильная строительная и дорожная техника (катки, экскаваторы); буровые установки и нефтегазовое оборудование; гидростанции и насосные группы для управления потоками. Таким образом, гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 является универсальным компонентом для ответственных систем.
Состав типового ремкомплекта и ресурсные элементы
Для поддержания работоспособности гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 рекомендуется иметь в запасе набор уплотнений и частоизнашиваемых деталей. В стандартный ремкомплект, как правило, входят:
| Наименование детали | Материал / Примечания |
|---|
| Уплотнительные кольца (O-ring) | NBR, DIN 3771 |
| Манжеты плунжера | Polyurethane |
| Возвратная пружина золотника | Сталь пружинная |
| Уплотнения электромагнита | FKM (Viton®) для устойчивости к температуре |
Наиболее подвержены износу резиновые уплотнительные элементы, особенно при работе на загрязненных жидкостях или с нарушением температурного режима. Пружины могут терять жесткость после длительной эксплуатации в условиях высокочастотных циклов.
Габаритные и присоединительные размеры

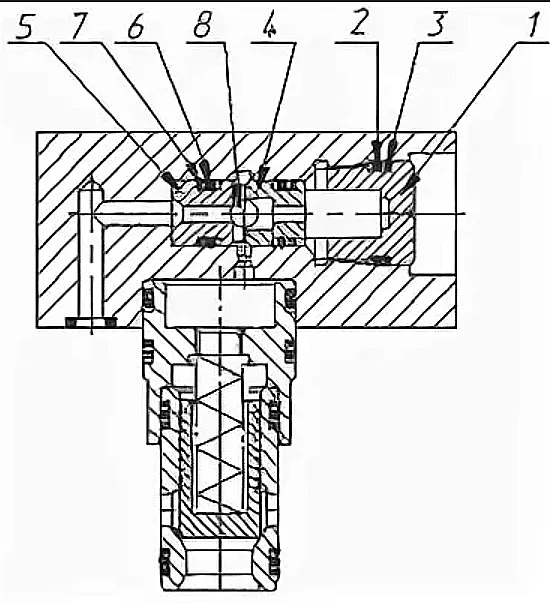

Чертеж габаритов гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 с указанием размеров 125x90x85 мм.
Схема монтажных отверстий и фланцевого присоединения клапана МКГВ 25/3.
Для установки гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 требуется фланцевое соединение с межосевым расстоянием отверстий под крепеж. Диаметр используемых болтов соответствует отверстиям Ø11 мм. При монтаже необходимо соблюдать чистоту поверхности присоединения и затягивать крепежные элементы рекомендуемым моментом для обеспечения герметичности.
Типичные ошибки при подборе
- Пренебрежение давлением срабатывания: Фокусировка только на основном давлении 32 МПа, тогда как для корректной работы системы критично значение давления открывания в 0,15 МПа.
- Неучет типа рабочей среды: Предположение о возможности работы на жидкостях, агрессивных к стандартным уплотнениям NBR, без проверки совместимости.
- Игнорирование требований к фильтрации: Установка клапана в систему с фильтром грубой очистки (более 25 мкм) ускоряет износ прецизионных пар и приводит к заклиниванию.
Примеры оформления заказа
При заказе гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 укажите полное и точное обозначение модели в соответствии с технической документацией. Для примера можно рассмотреть следующие варианты:
- Базовая поставка: Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 – изделие в стандартной комплектации с паспортом и крепежом.
- Поставка с ЗИП: Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 с расширенным комплектом запасных частей, включающим уплотнения и пружины.
- Под заказ: Возможно изготовление модификаций с иным напряжением катушки или с сертификатом под конкретные отраслевые стандарты.
Для консультации и расчета сроков поставки направьте запрос через форму на сайте или свяжитесь с техническим специалистом.
Как подобрать и заказать
Подбор необходимой модификации гидроклапана МКГВ осуществляется на основе трех основных параметров: требуемого условного прохода, рабочего давления в системе и типа управления. Для замены вышедшего из строя аналога необходимо предоставить его маркировку или фото шильдика. Наша компания осуществляет поставки продукции бренда ГИДРАВЛИК по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы, а также в страны СНГ. Все оборудование проходит входной контроль и сопровождается полным пакетом документов.
Для получения коммерческого предложения, уточнения наличия на складе или оперативной технической консультации по совместимости оставьте заявку на сайте или свяжитесь с нами через раздел Контакты. Мы поможем подобрать надежное решение для вашей гидросистемы.
