Гидроклапаны давления серии Г66 и ПГ66 представляют собой надежные и проверенные временем гидравлические аппараты, предназначенные для управления потоком рабочей жидкости в системах с высоким давлением. Эти устройства, такие как гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления, сочетают в себе функции напорного золотника и обратного клапана, обеспечивая пропуск потока в одном направлении при достижении заданного давления и свободный пропуск в обратном. Конструкция разработана для работы на минеральных маслах, широко применяемых в отечественной технике.
Описание и назначение серии гидроклапанов Г66
Основное назначение гидроклапанов Г66-3 и ПГ66-3 давления с обратным клапаном – интеграция в гидравлические системы машин и станков для контроля давления потока. Устройство пропускает рабочую жидкость только тогда, когда давление в линии достигнет величины, заданной настройкой пружины. Это критически важно для защиты систем от перегрузок, обеспечения плавного хода исполнительных механизмов и реализации сложных гидравлических схем. Обратный клапан, встроенный в конструкцию, позволяет потоку свободно проходить в противоположном направлении с минимальными потерями, что повышает общий КПД системы. Таким образом, гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления является универсальным элементом для управления и защиты.
Габариты, вес и код ТН ВЭД
Гидроклапаны серии Г66 выпускаются в трех основных типоразмерах, определяемых условным проходом: 10 мм (исполнение «32»), 20 мм (исполнение «34») и 32 мм (исполнение «35»). В зависимости от модели и исполнения по давлению, масса аппаратов варьируется. Для удобства выбора ниже представлена сводная таблица с диапазонами ключевых параметров.
| Параметр |
Диапазон значений для серии Г66 |
| Условный проход (Dy) |
10 мм, 20 мм, 32 мм |
| Рабочее давление (номинальное) |
от 1 МПа до 20 МПа |
| Расход (номинальный) |
от 32 л/мин до 200 л/мин |
| Масса (в зависимости от модели и давления) |
от 2,4 кг до 8,5 кг |
| Максимальная высота (H max) |
от 210 мм до 293 мм |
| Код ТН ВЭД |
8481 20 000 0 (Гидравлические клапаны) |
Конкретные значения для каждой модификации, такие как для гидроклапана АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления, приведены в детальных таблицах характеристик и размеров далее.
Технические характеристики гидроклапанов Г66
Серия включает множество модификаций, различающихся по номинальному давлению, условному проходу и типу присоединения. Все модели, включая гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления, рассчитаны на работу с минеральными маслами. В таблице ниже систематизированы ключевые эксплуатационные параметры всех доступных исполнений.
| Наименование модели |
Условный проход, мм |
Номинальное давление, МПа |
Номинальный расход, л/мин |
Масса, кг |
| Клапан АГ66-32М |
10 |
1 |
32 |
2,4 |
| Клапан Г66-32М |
10 |
2,5 |
32 |
2,4 |
| Клапан БГ66-32М |
10 |
6,3 |
32 |
2,4 |
| Клапан ВГ66-32М |
10 |
10 |
32 |
3,5 |
| Клапан ДГ66-32М |
10 |
20 |
32 |
3,5 |
| Клапан ПГ66-32М |
10 |
2,5 |
32 |
2,6 |
| Клапан ПАГ66-32М |
10 |
1 |
32 |
2,6 |
| Клапан ПБГ66-32М |
10 |
6,3 |
32 |
2,6 |
| Клапан ПВГ66-32М |
10 |
10 |
32 |
4 |
| Клапан ПДГ66-32М |
10 |
20 |
32 |
4 |
| Клапан АГ66-34М |
20 |
1 |
125 |
4,9 |
| Клапан Г66-34М |
20 |
2,5 |
125 |
4,9 |
| Клапан БГ66-34М |
20 |
6,3 |
125 |
4,9 |
| Клапан ВГ66-34М |
20 |
10 |
125 |
5,5 |
| Клапан ДГ66-34М |
20 |
20 |
125 |
5,5 |
| Клапан ПГ66-34 |
20 |
2,5 |
125 |
4,5 |
| Клапан ПАГ66-34М |
20 |
1 |
125 |
4,5 |
| Клапан ПБГ66-34М |
20 |
6,3 |
125 |
4,5 |
| Клапан ПВГ66-34М |
20 |
10 |
125 |
5 |
| Клапан ПДГ66-34М |
20 |
20 |
125 |
5 |
| Клапан АГ66-35М |
32 |
1 |
200 |
8 |
| Клапан Г66-35М |
32 |
2,5 |
200 |
8 |
| Клапан БГ66-35М |
32 |
6,3 |
200 |
8 |
| Клапан ВГ66-35М |
32 |
10 |
200 |
8,5 |
| Клапан ДГ66-35М |
32 |
20 |
200 |
8,5 |
| Клапан ПГ66-35М |
32 |
2,5 |
200 |
8 |
| Клапан ПАГ66-35М |
32 |
1 |
200 |
8 |
| Клапан ПБГ66-35М |
32 |
6,3 |
200 |
8 |
| Клапан ПВГ66-35М |
32 |
10 |
200 |
8,5 |
| Клапан ПДГ66-35М |
32 |
20 |
200 |
8,5 |
Принцип работы гидроклапана давления Г66
Работа аппарата основана на уравновешивании сил, действующих на золотник. Основной поток рабочей жидкости подводится к отверстиям. Когда давление в управляющей полости (создаваемое либо самим основным потоком, либо от внешнего источника) превышает усилие предварительного сжатия пружины, золотник смещается, открывая путь потоку через основной канал. Встроенный обратный клапан в этом режиме закрыт. При попытке потока двигаться в обратном направлении, давление преодолевает усилие слабой пружины обратного клапана, он открывается, обеспечивая свободное прохождение жидкости с минимальным сопротивлением. Таким образом, гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления выполняет две функции: предохранительную (или регулирующую) в одном направлении и обратного клапана – в другом.
Температурный режим и срок службы
Гидроклапаны серии Г66 рассчитаны на работу в стандартном для гидравлических систем температурном диапазоне, обычно от +5°C до +80°C. При использовании рекомендованных минеральных масел и соблюдении условий чистоты рабочей среды ресурс аппаратов значителен и исчисляется десятками тысяч часов наработки. Срок службы напрямую зависит от отсутствия абразивных частиц в жидкости и поддержания давления в пределах номинального значения для конкретной модели, будь то гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления.
Загадка: Что говорит один гидроклапан давления другому, когда они встречаются в системе? – «Держи давление, брат!»
Область применения и совместимое оборудование
Гидроклапаны Г66 и ПГ66 нашли широкое применение в гидравлических системах промышленного оборудования российского и советского производства. Они устанавливаются на прессах, кузнечно-штамповочных машинах, металлорежущих станках, подъемно-транспортных механизмах (краны, экскаваторы), в испытательных стендах и других системах, где требуется точный контроль давления и обеспечение свободного обратного хода жидкости. Совместимость с отечественными маслами по ГОСТ делает их идеальным выбором для модернизации и ремонта существующего парка оборудования.
Состав ремкомплекта и часто заменяемые детали
Для обслуживания и восстановления работоспособности гидроклапанов Г66 рекомендуется иметь набор ключевых изнашиваемых элементов. Обычно в ремкомплект входят уплотнительные кольца и манжеты, подверженные старению и износу. Наиболее часто требуют замены следующие детали:
| Наименование детали |
Назначение |
| Уплотнительные кольца (различных сечений) |
Герметизация подвижных и статичных соединений корпуса |
| Пружина золотника |
Создание заданного усилия настройки давления (может ослабевать со временем) |
| Золотник |
Подвижный элемент, может подвергаться задирам при загрязнении масла |
| Обратный клапан (тарелка и пружина) |
Обеспечение свободного хода в обратном направлении |
| Уплотнительные пробки |
Герметизация технологических отверстий |
Приобрести отдельные запчасти или готовые ремкомплекты для гидроклапана АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления можно у поставщика ГИДРАВЛИКА.
Работа в экстремальных условиях
Стандартные исполнения гидроклапанов Г66 не предназначены для длительной работы при температурах ниже -40°C без специальных мер (применение морозостойких уплотнений и масел). Однако их конструкция отличается высокой ремонтопригодностью. Простота разборки, доступность запасных частей и использование стандартного инструмента позволяют проводить обслуживание и даже замену изношенных компонентов прямо в полевых или цеховых условиях, что критически важно для минимизации простоев техники. Совместимость с широким спектром минеральных масел, включая распространенные отечественные марки по ГОСТ, упрощает эксплуатацию в различных регионах России.
Условное обозначение (шифр модели)
Маркировка гидроклапанов серии Г66 строится по определенной системе, позволяющей определить все ключевые параметры по названию модели. Например, гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления расшифровывается так:
| П |
|
Б |
|
Г66 |
|
2 |
|
М |
| Исполнение по присоединению: П – стыковое; не указано – резьбовое. |
Исполнение по давлению: А – 1 МПа; Б – 6,3 МПа; В – 10 МПа; Д – 20 МПа; без буквы – 2,5 МПа. |
Тип аппарата: гидроклапан давления с обратным клапаном. |
Исполнение по условному проходу: 2 – 10 мм; 4 – 20 мм; 5 – 32 мм. |
Модернизированная конструкция. |
|
Таким образом, модель ПБГ66-34М обозначает: стыковое исполнение (П), давление 6,3 МПа (Б), тип Г66, условный проход 20 мм (34), модернизированная конструкция (М).
Габаритные и присоединительные размеры
В зависимости от исполнения (резьбовое или стыковое) и типоразмера, гидроклапаны Г66 имеют различные габариты. Ниже приведены ключевые таблицы с размерами для всех моделей, включая гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления. Для наглядности рекомендуется использовать соответствующие чертежи (Рис.1 для резьбового, Рис.2 для стыкового исполнения).
Размеры для резьбового исполнения (серия Г66)
| Модель гидроклапана Г66 |
АГ66-32М |
Г66-32М |
БГ66-32М |
ВГ66-32М |
ДГ66-32М |
АГ66-34М |
Г66-34М |
БГ66-34М |
ВГ66-34М |
ДГ66-34М |
АГ66-35М |
Г66-35М |
БГ66-35М |
ВГ66-35М |
ДГ66-35М |
| Обозначение на чертеже |
Рисунок 1 |
| Резьба по ГОСТ 6111, дюймы |
d1 (основной) |
К3/8 |
К3/4 |
К1 1/4 |
| d2 (дренаж/управление) |
К1/8 |
К1/8 |
К1/8 |
| d3 (управление) |
К1/4 |
К1/4 |
К1/4 |
| H, max (высота) |
210 |
231 |
253 |
271 |
293 |
| L, ±t2/2 (длина) |
56 |
56 |
65 |
65 |
| B, h14 (ширина) |
74 |
94 |
125 |
Размеры для стыкового исполнения (серия ПГ66)
| Модель |
ПАГ66-32М |
ПГ66-32М |
ПБГ66-32М |
ПВГ66-32М |
ПДГ66-32М |
ПАГ66-34М |
ПГ66-34М |
ПБГ66-34М |
ПВГ66-34М |
ПДГ66-34М |
ПАГ66-35М |
ПГ66-35М |
ПБГ66-35М |
ПВГ66-35М |
ПДГ66-35М |
| Обозначение на чертеже |
Рисунок 2 |
| H, max (высота) |
210 |
230 |
252 |
270 |
292 |
| L, h14 (длина) |
68 |
88 |
108 |
| B, h14 (ширина) |
75 |
91 |
108 |
| d1, H14 (диаметр прохода 1) |
10 |
18 |
25 |
Для полного понимания конструкции и принципа действия гидроклапана давления с обратным клапаном Г66 рекомендуется изучить его схематическое изображение.

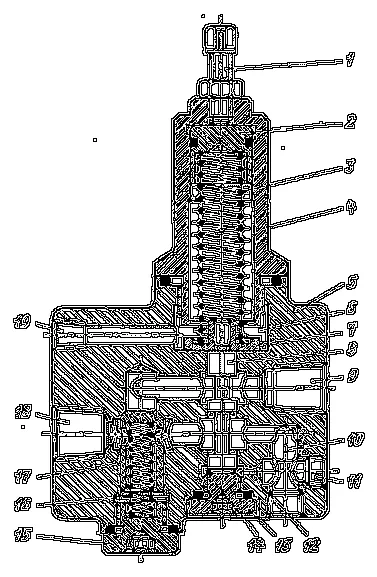

Чертеж внутреннего устройства гидроклапана Г66. Видны корпус, золотник, обратный клапан, пружины и регулировочный узел.
Условные графические обозначения (УГО)
На гидравлических схемах клапаны серии Г66 изображаются стандартными символами, отражающими их функциональность.
| Графическое обозначение (схема) |
Назначение и описание работы |
|
Пропускание потока рабочей жидкости при достижении в нём заданной величины давления, определяемой настройкой пружины и давлением в линии управления Y. |
|
Пропускание потока рабочей жидкости при достижении в линии управления X заданной величины давления, определяемой настройкой пружины и давлением в линии управления Y. |
Примеры заказа
Для заказа гидроклапана необходимо указать его полное обозначение в соответствии с требуемыми параметрами. Примеры корректных формулировок заказа:
- Гидроклапан давления Г66-34М – резьбовое исполнение, условный проход 20 мм, номинальное давление 2,5 МПа, расход 125 л/мин.
- Гидроклапан давления ПДГ66-35М – стыковое исполнение, условный проход 32 мм, номинальное давление 20 МПа, расход 200 л/мин.
- Гидроклапан давления АГ66-32М – резьбовое исполнение, условный проход 10 мм, номинальное давление 1 МПа, расход 32 л/мин.
Оформить заявку можно через форму обратной связи на сайте или связавшись с менеджерами компании ГИДРАВЛИКА по контактам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию гидроклапана Г66?
Выбор основывается на трех ключевых параметрах вашей гидросистемы: 1) Требуемое номинальное давление (определяет букву в обозначении: А-1 МПа, без буквы-2.5 МПа, Б-6.3 МПа, В-10 МПа, Д-20 МПа). 2) Расход (производительность) (определяет цифру в конце: 32-10 мм/32 л/мин, 34-20 мм/125 л/мин, 35-32 мм/200 л/мин). 3) Тип присоединения (резьбовое – без буквы «П» в начале, или стыковое – с буквой «П»). Сопоставьте эти параметры с данными вашего оборудования.
Совместимы ли гидроклапаны Г66 с современными импортными гидравлическими маслами?
Да, гидроклапаны серии Г66 рассчитаны на работу на минеральных маслах. Большинство импортных гидравлических масел на минеральной основе совместимы с материалами уплотнений и деталями клапана. Однако для специфических сред (например, на синтетической или водно-гликолевой основе) рекомендуется уточнить совместимость у производителя ГИДРАВЛИКА.
Каковы сроки поставки и доставки по России?
Стандартные модели гидроклапанов, такие как АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления, часто имеются в наличии на складе в Екатеринбурге. В этом случае отгрузка осуществляется в течение 1-3 рабочих дней. Доставка в крупные города (Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и др.) занимает от 2 до 7 дней в зависимости от выбранного способа транспортировки. Под заказ сроки уточняются индивидуально.
Возможно ли отрегулировать давление срабатывания на месте?
Да, конструкция гидроклапана Г66 предусматривает регулировку. Путем вращения регулировочного винта (поз.1 на чертеже) изменяется степень сжатия основной пружины, что позволяет настраивать давление открытия в пределах, допустимых для данной модификации. Регулировка должна проводиться на чистом масле и с контролем давления манометром.
Доставка по России
Компания ГИДРАВЛИКА осуществляет поставки гидроклапанов давления серии Г66 по всей территории Российской Федерации. Мы работаем с надежными транспортными компаниями, что позволяет доставить заказ в любой регион, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Все оборудование поставляется с гарантией и необходимыми документами. Обращайтесь – мы поможем подобрать нужный гидроклапан АГ66-32М, Г66-34М, Г66-32, Г66-34, Г66-35 давления для ваших задач и организуем его оперативную доставку.
