Гидрораспределитель 1Р203 (Dy=20 мм)

Золотниковые гидрораспределители серии 1Р20 и 2Р20 с условным проходом 20 мм представляют собой высоконадежные устройства для управления потоками рабочей жидкости в гидравлических системах. Данные аппараты, включая модели 1Р203, 1Рн203, 1Р202, 2Р203 и 2Р202, предназначены для изменения направления, пуска и остановки потока масла в гидроприводах самого разного промышленного оборудования. Широкий диапазон рабочих параметров и типов управления делает их универсальным решением для многих отраслей. Основное предназначение гидрораспределителя 1Р203 и его аналогов – обеспечение точного и надежного управления исполнительными механизмами под высоким давлением.

Описание и назначение серии

Серия гидрораспределителей с Dy=20 мм является логическим развитием классических конструкций золотниковой гидрораспределительной аппаратуры. Эти устройства работают на минеральных маслах, соответствующих отечественным ГОСТ, с кинематической вязкостью от 10 до 380 сСт (мм²/с). Номинальная тонкость фильтрации должна быть не грубее 25 мкм (класс чистоты не ниже 13 по ГОСТ 17216-71). Эксплуатация возможна при температуре окружающей среды от –40 до +45 °С, что делает гидрораспределитель 1Р203 пригодным для работы в суровых климатических условиях. Все модели серии имеют стыковое присоединение по ГОСТ 26890-86.

Основные характеристики и габариты

Основные отличия между моделями серии заключаются в номинальном рабочем давлении и типе управления. Модели 1Р202 и 2Р202 рассчитаны на давление 25 МПа, а гидрораспределитель 1Р203 и 2Р203 – на 32 МПа. Производительность (расход) большинства моделей составляет 200 л/мин, за исключением двухлинейных модификаций 2Р202/2Р203, где она варьируется от 160 до 200 л/мин. Масса аппаратов, в зависимости от типа управления, находится в диапазоне от 12,7 кг для ручных версий до 20,4 кг для двухлинейных моделей с электрогидравлическим управлением.

Принцип работы и конструктивные особенности

Основным рабочим органом гидрораспределителя 1Р203 и других моделей серии является прецизионный золотник, перемещающийся в расточке корпуса. В аппаратах с электрогидравлическим управлением (например, 1Р203-Л/Е) перемещение основного золотника осуществляется давлением потока управления, которое создается миниатюрным пилотным гидрораспределителем (типа 1РЕ6 или ВЕ6) с Dy=6 мм, активируемым электромагнитом. Возврат золотника в исходное (нейтральное) положение может быть пружинным или гидравлическим, в зависимости от исполнения. Такая двухступенчатая схема позволяет управлять большими потоками жидкости с помощью маломощного электрического сигнала. Именно такой принцип действия обеспечивает высокую надежность и длительный срок службы всей серии аппаратов.

Температурный режим и ресурс

Конструкция гидрораспределителя 1Р203 и его собратьев по серии рассчитана на длительную эксплуатацию в широком температурном диапазоне. Аппараты сохраняют работоспособность при температуре окружающего воздуха от –40°С, что обеспечивается применением специальных материалов уплотнений и морозостойких масел. Средний срок службы до первого капитального ремонта при соблюдении условий эксплуатации (чистота рабочей жидкости, отсутствие перегрузок) составляет несколько десятков тысяч рабочих часов. Этот параметр выгодно отличает гидрораспределители 1Р20 от менее надежных аналогов.

Загадка: Что сказал один гидрораспределитель 1Р203 другому, когда тот потерял управление? — Соберись, золотник! Или тебя отправят на склад ГИДРАВЛИКА для ремонта!

Область применения и типовое оборудование

Гидрораспределитель 1Р203 и его аналоги серии 1Р20/2Р20 находят применение в гидросистемах самого разнообразного оборудования. Их можно встретить на металлорежущих станках, гидравлических прессах, буровых установках (например, СБШ-250), дорожно-строительной технике (экскаваторы, бульдозеры), сельскохозяйственных машинах, прессах для пакетирования отходов, а также в подъемно-транспортных и лесозаготовительных комплексах. Возможность выбора типа управления (электрическое, гидравлическое, ручное) и схемы распределения (по ГОСТ 24679-81) позволяет идеально интегрировать эти аппараты в существующие технологические линии.

Состав типового ремкомплекта и часто заменяемые узлы

Большинство отказов в работе гидрораспределителя 1Р203 связано с износом подвижных пар или потерей герметичности уплотнений. Для восстановления работоспособности обычно требуется ремкомплект, включающий в себя уплотнительные кольца (по ГОСТ 9833-73: типоразмеры 028-032-25-2-2, 024-030-36-2-2, 013-016-19-2-2), комплект уплотнений пилотного распределителя, а иногда и набор пружин возврата золотника. При сильном износе может потребоваться замена самого золотника или втулки в корпусе. Важно отметить, что модульная конструкция аппарата позволяет производить замену пилотной части (гидрораспределителя управления) независимо от основного блока.

Работа в экстремальных условиях

Одним из ключевых преимуществ серии является способность работать при экстремально низких температурах до –40°С. Это достигается за счет применения морозостойких материалов и совместимости с отечественными минеральными маслами, соответствующими ГОСТ. Конструкция многих модификаций, особенно с ручным управлением, позволяет выполнять несложный ремонт или замену уплотнений прямо в полевых условиях, без использования сложного инструмента. Такая ремонтопригодность высоко ценится эксплуатационниками.

Условное обозначение и его расшифровка

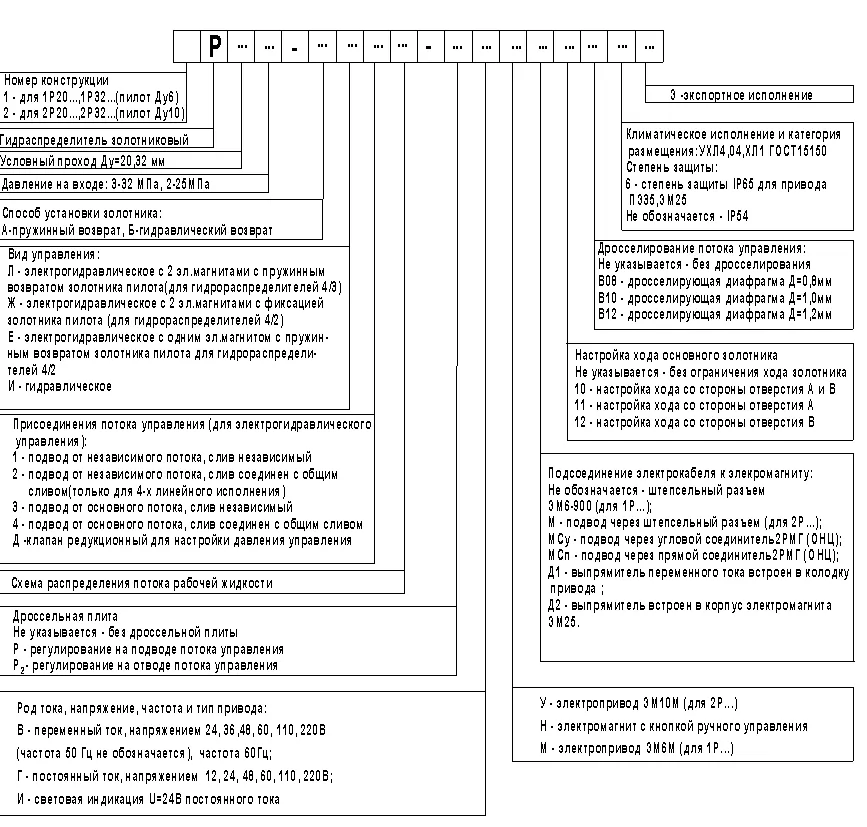

Маркировка аппаратов выполнена в соответствии с единой системой. В качестве примера рассмотрим гидрораспределитель 1Р203АЛ4Д.44-Р-Г24 НМ 10 УХЛ4.

Расшифровка: 1Р203 – тип (золотниковый, с Dy=20 мм, давлением 32 МПа). А – электрогидравлическое управление. Л – тип пилота (с пружинным возвратом). 4 – присоединительные размеры. Д – слив объединенный. .44 – схема распределения. Р – управление от основного потока. Г24 – питание пилота 24 В постоянного тока. Н – регулировка времени срабатывания. М10 – условный проход 10 мм (для линии управления). УХЛ4 – климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры

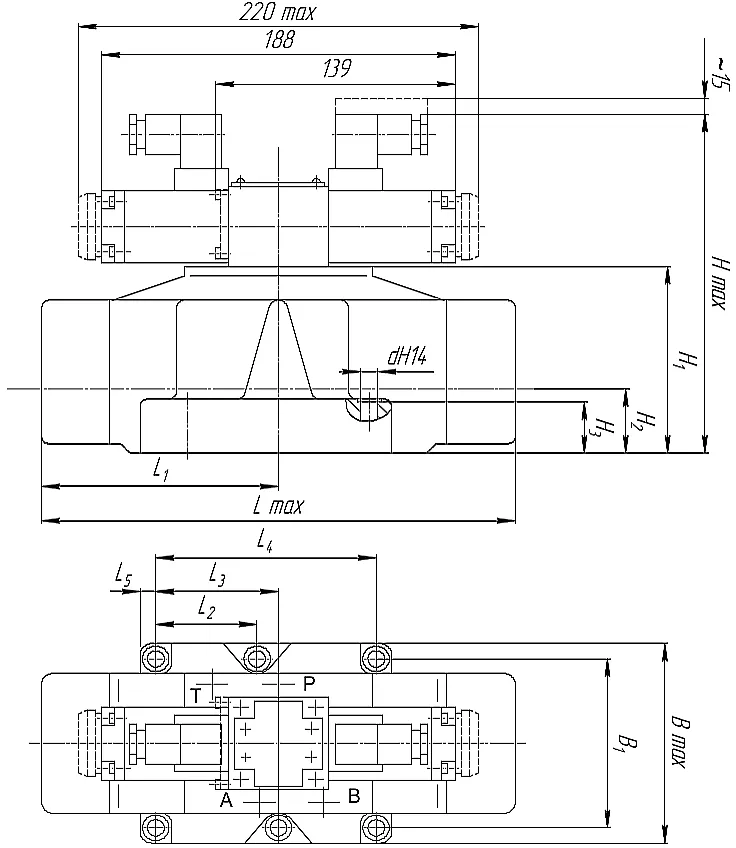

Основные размеры для монтажа гидрораспределителя 1Р203 приведены на чертеже и в таблице. Для подключения используются резьбовые отверстия в стыковой плите корпуса.

Примеры заказа и комплектации

При заказе гидрораспределителя 1Р203 или других моделей серии необходимо указать полное условное обозначение, которое формируется на основе требуемых параметров: тип управления, схема распределения, напряжение питания пилота, климатическое исполнение и т.д. Например, для гидропривода станка, работающего в цехе, может понадобиться: Гидрораспределитель 1Р203АЛ4Д.44-Р-Г220 НМ 10 У3 (управление от сети 220 В, умеренный климат). Все аппараты поставляются с паспортом и руководством по эксплуатации. Заказать нужную модификацию можно напрямую у поставщика ГИДРАВЛИКА через форму заявки на сайте.

Часто задаваемые вопросы (FAQ)

Выбор зависит от трех ключевых параметров: рабочего давления в системе (25 или 32 МПа), требуемого расхода жидкости и типа управления. Для систем с давлением до 25 МПа подойдут модели 1Р202 или 2Р202, а для давления до 32 МПа – гидрораспределитель 1Р203 или 2Р203. Далее определяются со схемой распределения (количеством позиций и подключением линий) и видом управления (электрическое, ручное, гидравлическое). Наши специалисты помогут с подбором.

Стандартные сроки поставки типовых моделей со склада в Екатеринбурге составляют 3-5 рабочих дней. Под заказ сроки уточняются индивидуально. Доставка осуществляется во все регионы РФ транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или почтой. Мы осуществляем отгрузку в такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и многие другие.

Аппараты предназначены для работы на минеральных маслах общего назначения (индустриальных, веретенных, турбинных и т.п.), соответствующих отечественным ГОСТ, с кинематической вязкостью от 10 до 380 сСт при рабочей температуре. Обязательным условием является чистота масла не ниже 13 класса по ГОСТ 17216-71, что обеспечивается установкой фильтров тонкостью 25 мкм.

Да, модульная конструкция и продуманная геометрия позволяют выполнять многие ремонтные операции вне стационарной мастерской. Чаще всего в полевых условиях заменяют уплотнительные кольца золотника и крышек, а также весь пилотный блок (гидрораспределитель управления). Для этого требуется стандартный набор ключей и новый ремкомплект. Более сложный ремонт с заменой золотника или расточкой корпуса требует специализированного оборудования.

Доставка и российское производство

Все представленные гидрораспределители серии 1Р20 и 2Р20 поставляются компанией ГИДРАВЛИКА с основного склада в Екатеринбурге. Мы гарантируем оригинальное качество продукции, так как работаем напрямую с производителями. Доставка организуется в любой регион Российской Федерации надежными логистическими партнерами. Для получения подробной консультации по техническим параметрам, подбору аналогов или оформлению заказа вы всегда можете обратиться к нашим специалистам через раздел Контакты сайта 777-gidra.ru.
