Гидрораспределители серий DHI, DHU и DHO представляют собой современные золотниковые устройства с условным проходом 6 мм, спроектированные как функциональные аналоги широко распространенных на российском рынке распределителей серии 1РЕ6 (ВЕ6, ПЕ6). Эти модели идеально подходят для интеграции в гидравлические системы мобильной и промышленной техники, где требуются надежность, компактность и высокая производительность.
Описание и назначение серии гидрораспределителей DHI, DHU, DHO
Гидрораспределители DHI, DHU и DHO – это компактные электромагнитные аппараты моноблочного исполнения, рассчитанные на работу в составе гидросистем с направлением потока по схеме 4/3 или 4/2. Их ключевое назначение – дистанционное управление гидроцилиндрами или гидромоторами за счет переключения пути потока рабочей жидкости. Все три линии устройств выполнены с общей монтажной поверхностью, соответствующей международному стандарту ISO 4401, размер 06, что обеспечивает их полную взаимозаменяемость между собой и с аналогами.
Основное различие между сериями заключается в характеристиках электромагнитов и их управляемости. Гидрораспределитель DHI – базовая модель, работающая от сетей переменного и постоянного тока (AC/DC). Гидрораспределитель DHU предназначен для питания постоянным током и обладает улучшенными электромагнитными характеристиками. Наиболее технологичным в семействе считается гидрораспределитель DHO, который обеспечивает максимальную производительность и оснащен высокоэффективными соленоидами. Универсальность применения гидрораспределителей DHI, DHU, DHO делает их востребованными как при модернизации старых систем, так и при проектировании новых машин.
Сводные габариты, вес и код ТН ВЭД
Модели серии отличаются компактными размерами, что упрощает их установку в стесненных условиях. Вес аппаратов незначительно варьируется в зависимости от конфигурации (количество соленоидов, наличие датчиков). Общие параметры по серии приведены ниже.
| Параметр |
Значение / диапазон для DHI, DHU, DHO |
| Код ТН ВЭД |
8412.21.000 9 – аппараты гидравлические силовые |
| Масса (ориентировочно) |
от 0,9 до 2,2 кг |
| Условный проход (Ду) |
6 мм |
| Монтажный интерфейс |
ISO 4401, размер 06 |
| Трехлинейное исполнение (P, A, B) |
Ширина корпуса ~37 мм |
| Четырехлинейное исполнение (P, A, B, T) |
Ширина корпуса ~46 мм |
| Высота (с разъемом SP-666) |
~112-130 мм |
| Длина |
~60-70 мм |
Габаритные размеры гидрораспределителя DHO-06 с одним электромагнитом и разъемом SP-666.
Основные технические характеристики
В таблице представлены ключевые эксплуатационные параметры для всей серии гидрораспределителей DHI, DHU, DHO, которые гарантируют стабильную работу в составе современного гидравлического оборудования.
| Характеристика |
Значение для DHI, DHU, DHO |
| Рабочее давление (каналы P, A, B) |
до 350 бар (максимальное) |
| Давление в сливном канале (T) |
DHI: до 120 бар; DHU/DHO: до 210 бар |
| Тип рабочей среды |
Минеральные гидравлические масла по DIN 51524, масла по ГОСТ (И-Г-А, И-Г-С и др.), HFD-жидкости* |
| Диапазон температур рабочей жидкости |
от -20°C до +60°C (стандарт), до +80°C (с уплотнениями PE) |
| Рекомендуемая вязкость |
15...100 сСт при 40 °C (ISO VG 15...100) |
| Присоединительные размеры |
Монтажная поверхность ISO 4401-AB-03-4, размер 06. Крепление 4 винта M5x50 кл. 12.9 |
| Масса (ориентировочно) |
0,9 – 2,2 кг (зависит от комплектации) |
| Производительность / номинальный расход |
DHI, DHU: до 60 л/мин; DHO: до 80 л/мин |
| Класс чистоты рабочей жидкости ISO 4406 |
19/16 (рекомендуемая тонкость фильтрации 25 мкм, β ≥ 75) |
* Совместимость со специфическими жидкостями уточняется в технической документации.
Принцип работы и конструкция
Гидрораспределители DHI, DHU, DHO функционируют по классическому принципу золотникового распределения. Сердцем устройства является прецизионно обработанный золотник (2), который перемещается внутри расточенного корпуса (1), выполненного по технологии оболочкового литья. Переключение позиций золотника осуществляется под действием электромагнита (3) — «мокрого» типа, погруженного в масло для лучшего охлаждения и долговечности. В обесточенном состоянии золотник возвращается в исходную позицию за счет встроенных возвратных пружин.
Конструкция предусматривает механическое дублирующее управление (ручную кнопку), что позволяет переключать золотник при отсутствии электрического сигнала. Внутренние каналы оптимизированы для минимизации потерь давления, а канал слива (T) имеет увеличенное сечение. Высокопрочные герметичные катушки электромагнитов (класс защиты IP65, электрический класс Н) могут быть легко заменены даже в полевых условиях, без применения специального инструмента. Для подключения предусмотрены стандартные или электронные разъемы (4) типа DIN 43650.

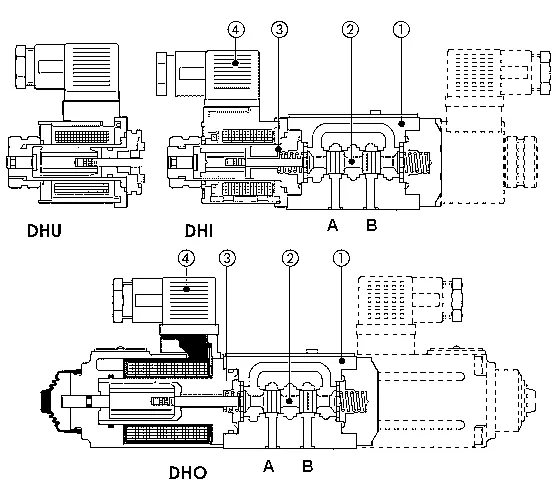

Конструктивная схема гидрораспределителя: корпус (1), золотник (2), электромагнит (3), разъем (4).
Загадка: Что может одновременно и управлять мощным гидроцилиндром, и переключаться одним пальцем?
Ответ: Гидрораспределитель DHI, DHU, DHO с функцией ручного дублирования. Когда электрики в замешательстве, оператор с улыбкой нажимает кнопку и говорит: «Не имей сто соленоидов, а имей надежный золотник!»
Температурный режим и срок службы
Рабочая жидкость в системах с гидрораспределителями DHI, DHU, DHO должна находиться в диапазоне от -20°C до +60°C при использовании стандартных уплотнений (NBR). Применение специальных уплотнительных комплектов (обозначение /PE) позволяет расширить верхний температурный предел до +80°C. Температура окружающей среды может составлять от -20°C до +70°C.
Срок службы аппаратов напрямую зависит от соблюдения условий эксплуатации: поддержания чистоты рабочей жидкости в классе ISO 19/16, использования масел с рекомендуемой вязкостью и отсутствия гидроударов. При корректной эксплуатации и своевременной замене уплотнений ресурс гидрораспределителей составляет несколько миллионов циклов переключения.
Применение и типовое оборудование
Гидрораспределители серий DHI, DHU и DHO нашли широкое применение в гидравлических системах различного оборудования, особенно там, где необходима прямая замена устаревших моделей типа 1РЕ6. Их устанавливают на:
- Мобильную технику: экскаваторы-погрузчики, мини-погрузчики, мини-экскаваторы, манипуляторы.
- Промышленное оборудование: прессы, станки (гильотинные, листогибочные), технологические линии.
- Специализированные машины: подъемники, краны, лесозаготовительная техника.
- Гидростанции и испытательные стенды.
Универсальность подключения и наличие широкой гаммы золотников (см. таблицу ниже) позволяют реализовать практически любую схему управления потоком: с закрытым, открытым или подпорным центром, с регулируемым временем переключения для плавного хода исполнительных механизмов.
Таблица типов золотников для гидрораспределителей DHI, DHU, DHO
Работа в экстремальных условиях и ремонтопригодность
Прочное исполнение корпуса и герметичные катушки допускают применение гидрораспределителей DHI, DHU, DHO на открытом воздухе и в условиях повышенной влажности. Стандартные исполнения рассчитаны на нижний температурный порог -20°C. Для работы при более низких температурах, вплоть до -40°C, требуется согласование применения специальных масел и уплотнений.
Аппараты полностью совместимы с отечественными минеральными маслами по ГОСТ, что избавляет от необходимости поиска дорогостоящих импортных жидкостей. Конструкция предусматривает возможность ремонта в полевых условиях. Чаще всего требуют замены расходные элементы: уплотнительные кольца (например, OR 108 для монтажной поверхности), комплект уплотнений золотника (ремкомплект), и реже — сами электромагнитные катушки, которые меняются без инструмента. Наличие взаимозаменяемых золотников позволяет быстро адаптировать аппарат под изменившиеся задачи системы.
Условное обозначение (шифр) и его расшифровка
Каждый гидрораспределитель DHI, DHU, DHO имеет уникальный код, несущий полную информацию о его конфигурации. Понимание этой маркировки критически важно для правильного заказа. Структура кода включает серию, тип золотника, варианты управления, тип разъема и напряжение питания.
Пример расшифровки: DHI-0711-X 24DC
- DHI: Серия распределителя (базовая, AC/DC).
- 07: Исполнение с двумя электромагнитами и возвратными пружинами (3-позиционный).
- 11: Тип золотника (в данном случае — золотник с закрытым центром в нейтрали).
- X: Стандартное исполнение (без специальных опций).
- 24DC: Напряжение питания электромагнитов — 24 В постоянного тока.
Данный код соответствует российскому аналогу — гидрораспределителю 1РЕ6.44.Г24. Аналогичным образом, код DHI-0631/2-X 110AC соответствует аналогу 1РЕ6.574.В110.
Габаритные и присоединительные размеры
Точные размеры необходимы для проектирования гидросистемы и изготовления монтажной плиты. Все аппараты серии монтируются на поверхность по стандарту ISO 4401-AB-03-4, размер 06.
Ключевые размеры для подключения:
- Межосевое расстояние крепежных отверстий: 33,4 мм.
- Диаметр крепежных отверстий: 5,5 мм (под винты М5).
- Диаметр уплотнительных колец (4 шт.): OR 108.
- Диаметр подводящих каналов в плите (макс.): 7,5 мм для каналов P, A, B, T.
Обозначение каналов: P – напор (от насоса), A и B – рабочие каналы (к потребителю), T – слив (в бак).
Примеры заказа и совместимость с аналогами
При выборе гидрораспределителя DHI, DHU или DHO в качестве замены существующего аппарата необходимо учитывать его тип управления, схему золотника и напряжение питания. Ниже приведены несколько популярных моделей и их российские аналоги.
| Модель (DHI/DHU/DHO) |
Соответствующий аналог (1РЕ6...) |
Краткое описание |
| DHI-0631/2-X 110AC |
1РЕ6.574.В110 |
2-поз., один соленоид, 110В AC, золотник 31. |
| DHI-0711-X 24DC |
1РЕ6.44.Г24 |
3-поз., два соленоида, 24В DC, золотник 11. |
| DHI-0713-X 24DC |
1РЕ6.34.Г24 |
3-поз., два соленоида, 24В DC, золотник 13 (с открытым центром). |
| DHI-0714-X 24DC |
1РЕ6.64.Г24 |
3-поз., два соленоида, 24В DC, золотник 14 (закрытый центр, слив через напор). |
Для заказа конкретной модели или подбора аналога рекомендуем обратиться к нашим инженерам через форму обратной связи или по телефонам, указанным в разделе Контакты.
Сравнение серий DHI, DHU и DHO
Выбор между сериями зависит от требований конкретной гидросистемы к производительности, типу питания и дополнительным функциям.
| Параметр сравнения |
DHI |
DHU |
DHO |
| Тип электропитания |
AC и DC (универсальный) |
DC (с улучшенными хар-ками) |
DC (с высокими хар-ками) |
| Макс. производительность |
до 60 л/мин |
до 60 л/мин |
до 80 л/мин |
| Давление в сливе (T) |
до 120 бар |
до 210 бар |
до 210 бар |
| Управление временем перекл. |
возможно |
возможно (устрЛ1,Л2,Л3) |
возможно (устрЛ1,Л2,Л3) |
| Электронный разъем (E-SE) |
доступен |
доступен |
нет |
| Ручное дублирование (WP) |
опция |
опция |
стандарт |
Поставка, доставка и заключение
Компания ГИДРАВЛИКА осуществляет прямые поставки гидрораспределителей серий DHI, DHU и DHO в Россию. Вся продукция поставляется со склада в Екатеринбурге, что обеспечивает минимальные сроки обработки заказов и быструю доставку во все регионы РФ, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов. Мы гарантируем техническую поддержку при подборе, консультации по монтажу и эксплуатации, а также доступность запасных частей — ремкомплектов и катушек.
Гидрораспределители DHI, DHU, DHO — это надежное, проверенное решение для модернизации и ремонта гидравлических систем. Их техническое совершенство, совместимость с отечественными стандартами и ремонтопригодность делают их оптимальным выбором для российских условий эксплуатации.
