Надёжность любого гидравлического контура напрямую зависит от чистоты рабочей жидкости. Мельчайшие частицы износа и загрязнения способны в кратчайшие сроки вывести из строя дорогостоящие компоненты: насосы, гидроцилиндры, распределители. Для эффективной защиты ответственных систем под давлением требуются специальные устройства – напорные фильтры гидравлические высокого давления. В этой статье мы подробно рассмотрим серию фильтров напорных 20 МПа бренда ГИДРАВЛИКА, включающую девять моделей с различной тонкостью очистки и пропускной способностью, предназначенных для работы в самых требовательных условиях.
Описание и назначение серии фильтров напорных 20 МПа
Серия фильтров напорных 20 МПа представляет собой универсальные грязеуловители, рассчитанные на номинальное рабочее давление до 200 бар (20 МПа). Эти фильтры являются функциональными аналогами известных моделей типа Ф7М и предназначены для тонкой очистки рабочих жидкостей в гидравлических системах от механических примесей. Основная задача этих устройств – установка в напорной линии, непосредственно после насоса, для защиты наиболее уязвимых элементов от абразивного и задирного износа. Эффективность применения серии фильтров напорных 20 МПа подтверждена использованием в металлорежущих и деревообрабатывающих станках, кузнечно-прессовом, литейном и горнодобывающем оборудовании, а также в промышленных гидроприводах различного назначения.
Основные технические характеристики напорных фильтров
Вся серия фильтров напорных 20 МПа характеризуется высокими эксплуатационными параметрами, обеспечивающими долговременную бесперебойную работу. Диапазон рабочих температур составляет от +1°C до +80°C для минеральных масел и некоторых типов огнестойких жидкостей, что покрывает потребности большинства промышленных применений. Фильтры совместимы с широким спектром рабочих сред: минеральные масла (вязкость до 500 мм²/с), жидкости на водно-гликолевой основе (HFC) и синтетические огнестойкие жидкости типа HFD. Важной особенностью серии является наличие визуального индикатора загрязнения, который сигнализирует о необходимости замены фильтроэлемента, а также встроенного предохранительного клапана, защищающего систему от перепадов давления. Подача качественных фильтров напорных 20 МПа – наш приоритет для российских предприятий.
| Наименование модели | Российский аналог (тип Ф7М) | Присоединительный размер (Ду), мм | Тонкость фильтрации, мкм | Рабочее давление, МПа | Максимальный расход, л/мин |
|---|
| 12-10 КВ | Ф7М 12-10/200 | 12 | 10 | 20 | 25 |
| 12-25 КВ | Ф7М 12-25/200 | 12 | 25 | 20 | 25 |
| 12-40 КВ | Ф7М 12-40/200 | 12 | 40 | 20 | 25 |
| 20-10 КВ | Ф7М 20-10/200 | 20 | 10 | 20 | 63 |
| 20-25 КВ | Ф7М 20-25/200 | 20 | 25 | 20 | 63 |
| 20-40 КВ | Ф7М 20-40/200 | 20 | 40 | 20 | 63 |
| 32-10 КВ | Ф7М 32-10/200 | 32 | 10 | 20 | 160 |
| 32-25 КВ | Ф7М 32-25/200 | 32 | 25 | 20 | 160 |
| 32-40 КВ | Ф7М 32-40/200 | 32 | 40 | 20 | 160 |
Габаритные размеры и вес фильтров

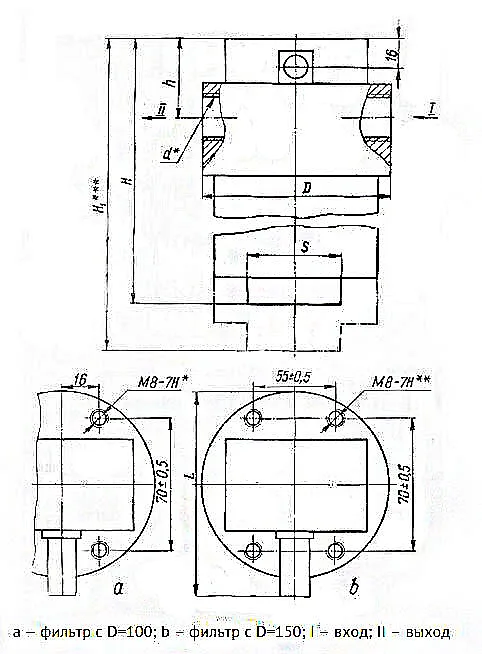

Чертеж габаритных размеров напорного фильтра серии 20 МПаФильтры напорные 20 МПа представлены в трех монтажных габаритах, определяемых условным проходом (Ду): 12 мм, 20 мм и 32 мм. Это определяет не только присоединительные размеры, но и общие габариты и массу устройства. Самыми компактными являются модели с Ду 12 мм, их высота Н составляет около 230 мм. Модели с Ду 20 мм имеют увеличенную высоту до 330 мм для размещения более крупного фильтроэлемента, обеспечивающего больший расход. Наиболее производительные фильтры напорные 20 МПа с Ду 32 мм обладают высотой 360 мм. В зависимости от модификации, вес изделия варьируется от 2,5 до 6,5 кг. Код ТН ВЭД для данных изделий — 8421 23 000 0 (фильтры и очистители жидкостей, работающие под давлением).
Конструкция и принцип работы напорного фильтра
Принцип действия всех моделей серии фильтров напорных 20 МПа основан на барьерной (поверхностной) фильтрации. Неочищенная рабочая жидкость под давлением поступает во входную полость (I) корпуса. Далее она проходит через фильтрующий элемент, представляющий собой гофрированный штор с заданной тонкостью фильтрации – 10, 25 или 40 микрон. В процессе прохождения сквозь поры материала штора все твердые частицы крупнее размера пор задерживаются на его поверхности. Очищенная жидкость собирается в центральной части фильтроэлемента и направляется в выходную полость (II), а оттуда – к потребителям в гидросистеме.
Конструктивная схема и принцип работы напорного фильтра высокого давленияКлючевой особенностью конструкции является наличие перепускного (предохранительного) клапана и индикатора загрязнения. По мере засорения фильтроэлемента перепад давления на нем возрастает. Когда этот перепад достигает критического значения (обычно 0,3-0,5 МПа), срабатывает перепускной клапан. Часть потока жидкости начинает идти в обход фильтроэлемента, тем самым предотвращая его разрушение и падение давления в системе. Одновременно с этим перемещение клапана активирует индикатор (герконовый датчик или механический флажок), визуально сигнализируя оператору о необходимости технического обслуживания. Таким образом, серия фильтров напорных 20 МПа обеспечивает не только очистку, но и безопасность гидравлического контура.
Что делает фильтр для масла, когда ему становится скучно? Он начинает считать частицы... и когда их собирается больше 40 микрон, он поднимает красный флажок, крича: «Хватит! Пора делать перерыв!». Вот такой принцип работы у наших фильтров напорных 20 МПа – работают до последнего, но всегда вовремя подают сигнал.
Область применения и совместимое оборудование
Универсальность и надёжность позволяют использовать фильтры напорные 20 МПа в широком спектре отраслей промышленности. Основными областями применения являются: станочный парк (токарные, фрезерные, шлифовальные станки с ЧПУ и гидроприводами подачи); оборудование для литья под давлением и термопластавтоматы; прессовое и ковочное оборудование (гидравлические прессы, молоты); мобильная гидравлика (экскаваторы, погрузчики, автокраны) после доработки систем под соответствующие условия; испытательные стенды и стенды для гидравлики. Фильтры легко интегрируются в существующие линии, благодаря стандартным присоединительным размерам (резьба метрическая или трубная коническая К). Поставка фильтров напорных 20 МПа осуществляется со склада в Екатеринбурге для быстрого оснащения вашего оборудования.
Условное обозначение и модификации
Модельный ряд серии фильтров напорных 20 МПа имеет строгую и понятную систему обозначений. Например, фильтр 20-25 КВ расшифровывается следующим образом:
- 20 – условный проход (Ду) в миллиметрах.
- 25 – номинальная тонкость фильтрации в микронах.
- КВ – тип исполнения (напорный, высокого давления).
Таким образом, серия включает девять базовых модификаций, сформированных комбинацией трёх значений Ду (12, 20, 32) и трёх значений тонкости фильтрации (10, 25, 40 мкм). Для заказа необходимо указать полное обозначение, например, Фильтр напорный 20 МПа, модель 32-10 КВ. Это гарантирует точный подбор по расходу и степени очистки для вашей гидросистемы.
Эксплуатация в экстремальных условиях и ремонтопригодность
Конструкция фильтров напорных 20 МПа предусматривает возможность работы в жёстких промышленных условиях. Хотя стандартный температурный диапазон окружающей среды лежит в пределах +1°C до +40°C, применение специальных уплотнительных материалов позволяет адаптировать фильтры для работы при пониженных температурах вплоть до -40°C. Все уплотнения и материалы фильтроэлементов совместимы с отечественными минеральными маслами, соответствующими ГОСТ, а также с широко распространёнными огнестойкими жидкостями типа «Аквасол» или «Промгидрол». Важным преимуществом является высокая ремонтопригодность. При износе или засорении подлежит замене не весь фильтр, а только фильтрующий элемент (сменный картридж). Разборная конструкция корпуса (головка + стакан) позволяет произвести замену элемента прямо на месте эксплуатации, минимизируя простой оборудования. Наличие индикатора износа делает обслуживание прогнозируемым и своевременным.
Примеры оформления заказа фильтров напорных
Для упрощения процедуры заказа рекомендуем использовать следующие формулировки в техническом задании или спецификации:
- «Фильтр напорный высокого давления 20 МПа, модель 12-25 КВ (аналог Ф7М 12-25/200) – 2 шт.» – для защиты контуров с расходом до 25 л/мин и тонкостью очистки 25 мкм.
- «Фильтр гидравлический напорный 20 МПа, Ду 32, тонкость 10 мкм, модель 32-10 КВ» – для высокопроизводительных систем с расходом до 160 л/мин и высокой степенью очистки.
- «Фильтроэлемент сменный к фильтру напорному 20 МПа, модель 20-40 КВ» – для проведения планового технического обслуживания.
Для оформления заказа вы можете связаться с нашими техническими специалистами через сайт https://777-gidra.ru/ или воспользоваться формой заказа по ссылке. Мы обеспечиваем оперативный подбор и поставку необходимых фильтров напорных 20 МПа для вашего предприятия.
Сравнительный обзор моделей серии
Для правильного выбора модели фильтра напорного 20 МПа необходимо соотнести её параметры с характеристиками вашей гидросистемы. Модели с Ду 12 мм (12-10 КВ, 12-25 КВ, 12-40 КВ) идеально подходят для контуров малой мощности с расходом до 25 л/мин, например, в системах подачи станков или вспомогательных гидроагрегатах. Фильтры с Ду 20 мм (20-10 КВ, 20-25 КВ, 20-40 КВ) обладают повышенной пропускной способностью до 63 л/мин и предназначены для большинства универсальных промышленных прессов и металлообрабатывающих центров. Наиболее производительные модели с Ду 32 мм (32-10 КВ, 32-25 КВ, 32-40 КВ) рассчитаны на расход до 160 л/мин и применяются в мощном прессовом, литейном и тяжелом мобильном оборудовании. Что касается тонкости фильтрации, выбор зависит от требований к чистоте жидкости: 10 мкм – для систем с сервоклапанами и прецизионными регуляторами; 25 мкм – для стандартных гидроцилиндров и распределителей; 40 мкм – для предварительной очистки или работы в условиях высокой загрязнённости.
Часто задаваемые вопросы о фильтрах напорных 20 МПа
Как правильно выбрать нужную модификацию фильтра напорного 20 МПа для моего станка?
Выбор основывается на двух ключевых параметрах вашей гидросистемы: максимальном рабочем расходе (л/мин) и требуемой тонкости фильтрации (мкм). Определите расход по характеристикам насоса. Если он не превышает 25 л/мин, подойдут модели с Ду 12 мм. Для расхода до 63 л/мин – модели с Ду 20 мм. Для высокопроизводительных систем (до 160 л/мин) выбирайте фильтры с Ду 32 мм. Тонкость фильтрации выбирается по самому чувствительному элементу в системе, обычно это 10 или 25 микрон.
Какие сроки поставки и осуществляется ли доставка по России?
Популярные модели серии фильтров напорных 20 МПа часто имеются в наличии на складе в Екатеринбурге. В этом случае отгрузка осуществляется в течение 1-3 рабочих дней. Доставка организуется транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или почтой во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Точные сроки и стоимость доставки рассчитываются индивидуально.
Совместимы ли фильтры с существующими аналогами (Ф7М) по размерам?
Да, полностью. Серия фильтров напорных 20 МПа от ГИДРАВЛИКА является прямым конструктивным и присоединительным аналогом фильтров типа Ф7М. Габаритные, установочные и присоединительные размеры, а также параметры рабочего давления и расхода полностью соответствуют, что позволяет производить замену без переделки гидравлической линии.
Как часто нужно менять фильтроэлемент и можно ли его чистить?
Фильтрующие элементы одноразовые и не подлежат промывке или регенерации, так как это нарушает структуру фильтрующего материала и не гарантирует заданной тонкости очистки. Интервал замены зависит от степени загрязнённости рабочей жидкости и условий эксплуатации. Главным сигналом для замены является срабатывание индикатора загрязнения (появление красной метки). Рекомендуется также проводить плановую замену в соответствии с регламентом обслуживания оборудования, но не реже одного раза в год.
