Муфты промежуточные типа МП – это компактные и надежные соединительные элементы, предназначенные для безопасного и герметичного перехода с одного типа резьбы на другой в гидравлических, пневматических и топливных системах. Эти изделия, также известные как муфты переборочные, играют ключевую роль при монтаже трубопроводов и подключении оборудования с различными стандартами присоединительных резьб. В ассортименте ГИДРАВЛИКА представлены различные модели муфт промежуточных МП, обеспечивающие соединения между популярными типами резьб, такими как трубная коническая (G) и метрическая цилиндрическая (M).
Описание и назначение серии МП
Серия соединительных элементов муфты промежуточные МП разработана для создания переходных узлов в магистралях, работающих под давлением. Основное назначение – обеспечение перехода от внутренней трубной резьбы (например, G1/8" или G1/4") к наружной метрической резьбе (например, М16х1,5 или М20х1,5) через единую цельную деталь с накидной гайкой. Это позволяет упростить монтаж, сократить количество соединений и повысить общую надежность гидравлического контура. Применение муфт промежуточных МП актуально в станкостроении, производстве спецтехники, мобильной гидравлике и других областях, где требуется стыковка компонентов с разнородными присоединительными размерами.
Технические характеристики и область применения
Данные соединители характеризуются высокой прочностью и устойчивостью к вибрациям. Они рассчитаны на работу с различными типами рабочих сред: минеральными и синтетическими маслами по ГОСТ, водно-гликолевыми смесями, воздухом и другими неагрессивными жидкостями и газами. Уплотнение в резьбовых соединениях муфты промежуточной МП чаще всего осуществляется на конусе резьбы (для резьбы G) или с использованием дополнительных уплотнительных элементов (прокладок, колец) на метрической стороне, в зависимости от исполнения.
| Параметр |
Значение / Описание |
| Тип рабочей среды |
Гидравлические масла, воздух, водно-гликолевые смеси, топливо (совместимость уточняйте) |
| Рабочее давление |
До 40 МПа (400 бар) в зависимости от исполнения и уплотнения |
| Диапазон рабочих температур |
От –40°C до +100°C |
| Тип присоединения |
Резьбовое (переходное: внутренняя трубная G – наружная метрическая M) |
| Материал корпуса |
Конструкционная сталь, нержавеющая сталь (по запросу) |
| Поверхностная обработка |
Цинкование, оксидирование или другие защитные покрытия |
Габаритные размеры и вес
Серия муфт промежуточных МП отличается компактными размерами и малым весом, что минимизирует их влияние на общую массу и габариты гидросистемы. Основные размеры для популярных типоразмеров представлены ниже. В зависимости от конкретного исполнения, общая длина (L) и другие параметры могут незначительно варьироваться.
| Внутренняя резьба (G) |
Наружная резьба (M) |
Длина L, мм |
Диаметр под ключ Sw, мм |
Примерный вес, г |
| G1/8" |
М16х1,5 |
18 |
22 |
~25-35 |
| G1/4" |
М20х1,5 |
25 |
27 |
~40-55 |
Код ТН ВЭД: 7307 99 970 9 – Прочие фланцы, резьбовые соединения и аналогичная арматура из черных металлов.
Принцип работы и конструктивные особенности

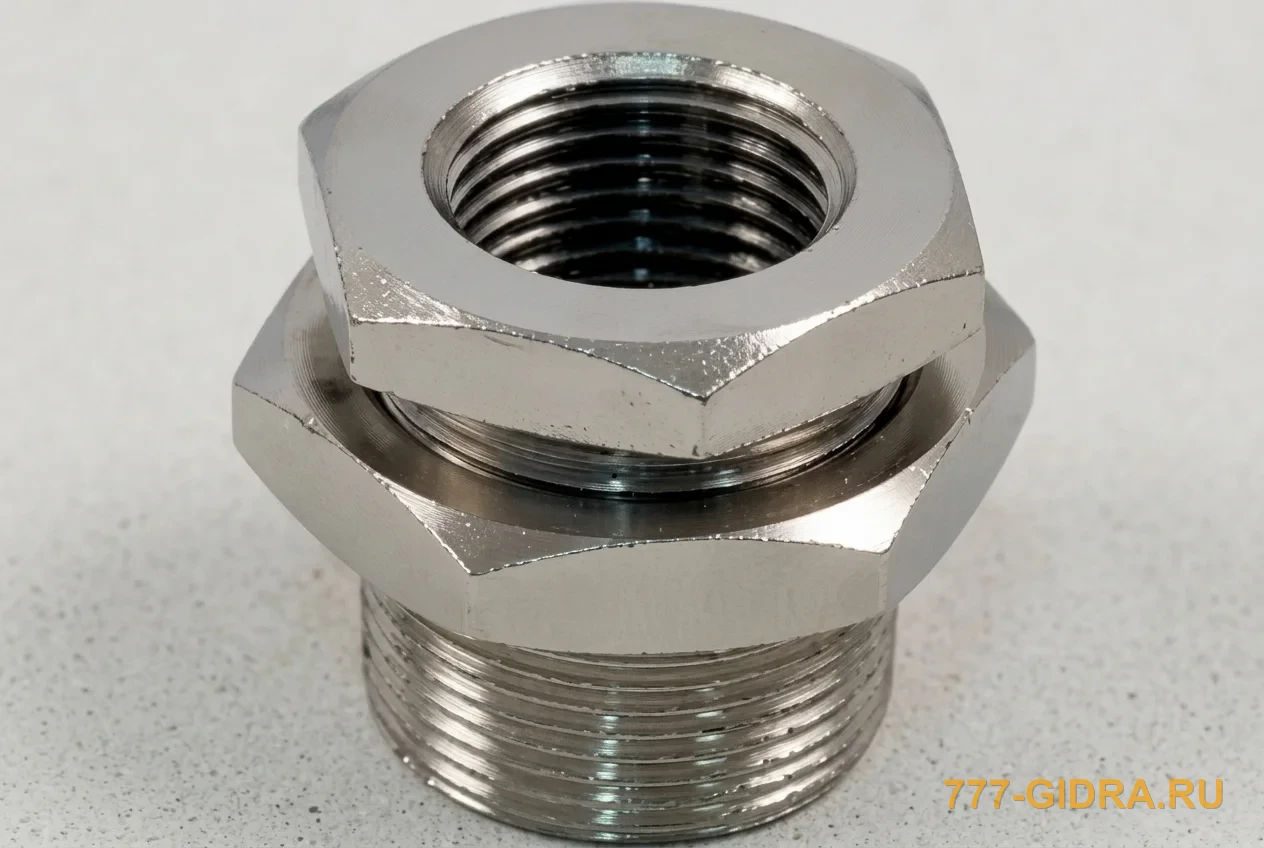

Муфта промежуточная МП представляет собой цельный корпус, с одной стороны которого выполнено внутреннее коническое резьбовое отверстие (типа G), а с другой – наружная метрическая цилиндрическая резьба (типа M). Для удобства монтажа и создания герметичного соединения с ответной деталью, имеющей внутреннюю метрическую резьбу, на корпус навинчена шестигранная накидная гайка. Принцип работы основан на создании механически прочного и герметичного резьбового стыка. Уплотнение на стороне трубной резьбы G происходит за счет контакта конических поверхностей, а на стороне метрической резьбы M – за счет прижима торца муфты к уплотнительной поверхности ответной детали с помощью накидной гайки, либо с использованием уплотнительного кольца.
Условное обозначение и пример записи для заказа
Структура обозначения муфты промежуточной МП позволяет однозначно определить её конфигурацию. Общий вид: МУФТА МП – [Тип резьбы 1] x [Тип резьбы 2].
Пример записи при заказе переборочной муфты для перехода с внутренней трубной резьбы G1/4" на наружную метрическую резьбу М20х1,5: МУФТА МП – G1/4" x М20х1,5.
Для спецификации соединения без ответной наружной резьбы (так называемая заглушка для внутренних резьбовых отверстий) может использоваться запись с указанием только внутренней резьбы, например: МУФТА МП – G1/4".
Загадка: Что всегда стоит между двух разных стандартов, но никогда не спорит с ними?
Муфта промежуточная МП! Она – лучший дипломат в мире гидравлики, который находит общий язык между метрической и дюймовой резьбой.
Область применения и совместимое оборудование
Муфты промежуточные МП находят широкое применение во всех отраслях промышленности, где используются гидравлические и пневматические системы. Их устанавливают:
- На гидравлических станциях и насосных агрегатах для подключения измерительных приборов (манометров, датчиков).
- В системах управления стреловым и рабочем оборудованием мобильной техники (экскаваторов, погрузчиков, кранов).
- Для монтажа трубопроводов высокого давления в станочных гидросистемах (прессы, станки с ЧПУ).
- В качестве переходников при ремонте и модернизации устаревшего оборудования, где необходимо состыковать новые компоненты со старыми резьбовыми стандартами.
Эти изделия полностью совместимы с гидравлической аппаратурой российского и импортного производства, а также с отечественными рабочими жидкостями, соответствующими ГОСТ.
Работа в экстремальных условиях
Муфты, изготовленные из качественных материалов, рассчитаны на стабильную работу в широком температурном диапазоне. Благодаря использованию морозостойких уплотнений и конструкционной стали, муфты промежуточные МП сохраняют свою функциональность при температурах до –40°C, что позволяет эксплуатировать их в условиях Крайнего Севера и зимой в средней полосе России. Их конструкция, как правило, не требует специального обслуживания, а простота позволяет осуществить замену или ремонт в полевых условиях при наличии минимального набора инструментов.
Габаритные и присоединительные размеры
Для точного монтажа критически важно соблюдать габаритные и присоединительные размеры муфты промежуточной МП. Схема основных размеров (L – общая длина, L1 – полезная длина резьбы, Sw/Sw1 – размер под ключ) для конкретных моделей представлена в технических таблицах выше. Перед установкой убедитесь в чистоте резьбы и соответствии шага.
