Аксиально-поршневой регулируемый насос НП90 с типом вала 21 шлиц от бренда ГИДРАВЛИК является проверенным десятилетиями техническим решением для замкнутых гидрообъемных систем привода (ГСТ). Модель, разработанная по технологии Sauer-Sundstrand, служит основным источником рабочего давления для высокоинтенсивных задач на мобильной спецтехнике, демонстрируя высокую надежность и производительность.
Описание гидронасоса и его назначение
Поршневой насос НП90 (21 шлиц) представляет собой узел гидростатической трансмиссии с замкнутой циркуляцией рабочей жидкости. Его ключевая функция — преобразование крутящего момента и частоты вращения вала двигателя в регулируемый поток масла высокого давления. Основное предназначение — работа в системах хода и поворота таких машин, как комбайны, асфальтоукладчики, бетоносмесители и другая дорожно-строительная техника, где требуется плавное изменение скорости и реверсирование.
Габариты, вес и код ТН ВЭД
Гидроагрегат имеет массу около 78 килограмм без учета рабочей жидкости. Корпусные габариты составляют 450 мм в длину, 380 мм по высоте и 320 мм в ширину, что позволяет интегрировать его в большинство типовых моторных отсеков спецтехники. Установочные параметры фланца стандартизированы под SAE S6.5. Для целей таможенного декларирования используется код ТН ВЭД 8413.50.900 0, относящийся к аксиально-поршневым гидравлическим насосам.
| Параметр | Значение |
|---|
| Типоразмер, модель | НП90 (21 шлиц) |
| Приблизительная высота, мм | 380 |
| Приблизительная длина, мм | 450 |
| Приблизительная ширина, мм | 320 |
| Масса (сухая), кг | 78 |
| Код ТН ВЭД | 8413.50.900 0 |
— Какой подарок попросил на день рождения гидравлик? Конечно, новый поршневой насос НП90 с 21 шлицем! Говорит, что это единственный агрегат, который никогда не подводит и всегда держит давление в коллективе.
Ключевые характеристики и параметры эксплуатации
| Технический параметр | Показатель |
|---|
| Рабочий объем (геометрический) | 89 см³ |
| Максимальная расчетная подача | 218,9 литров в минуту |
| Рабочее давление, максимум / номинальное | 35,8 / 26,5 МПа |
| Давление в системе управления | 3,5 МПа |
| Диапазон давления в линии подпитки | 1,2–2,2 МПа |
| Частота вращения, минимальная / максимальная | 500 / 2590 об/мин |
| Тип рабочей среды | Гидравлические масла марок HLP, HVLP по ISO |
| Присоединительные размеры напорных линий | 3/4" (ВД), 1/2" (подпитка) |
| Ключевой присоединительный элемент вала | 21 шлиц |
| Масса агрегата | 78 кг |
Регулируемый поршневой насос: преимущества и особенности
Эксплуатация поршневого насоса НП90 (21 шлиц) привносит ряд выгод для владельцев техники и сервисных предприятий. Агрегат рассчитан на продолжительные интервалы между техническим обслуживанием и минимизацию простоев оборудования.
Основные эксплуатационные преимущества:
1. Высокая надежность и увеличенный ресурс работы. Конструкция насоса НП90, включая систему подпитки и эффективный дренаж, рассчитана на наработку до 10 000 моточасов при соблюдении регламента.
2. Универсальность применения. Агрегат совместим с широким спектром отечественной и зарубежной мобильной техники, выступая типовым решением для замены изношенных узлов.
3. Стабильность давления и плавное регулирование. Использование гидронасоса НП90 обеспечивает точное управление рабочими органами машины за счет бесступенчатого изменения угла наклона шайбы.
4. Удобство сервисного обслуживания. Модульная конструкция и широкая доступность ремкомплектов упрощают восстановление работоспособности.
5. Устойчивость к тяжелым условиям. Насос поршневого типа рассчитан на работу при экстремальных температурах, в условиях вибрации и запыленности.
Принцип функционирования в гидравлическом контуре
Поршневой насос НП90 (21 шлиц) работает по схеме с замкнутой циркуляцией рабочей жидкости. При вращении вала от двигателя запускаются основной блок цилиндров и встроенный насос подпитки геристорного типа. Последний создает стабильное давление в контуре управления (в районе 1,2–2,2 МПа), необходимое для работы сервопривода.
Управляющий золотник, на который подается давление подпитки, регулирует положение гидроусилителя, который, в свою очередь, меняет угол наклона люльки (шайбы). Отклонение шайбы от нейтрали приводит к тому, что поршни, движущиеся в блоке цилиндров, начинают создавать поток масла. Направление этого потока (прямое или реверсивное) и его объем напрямую зависят от величины и стороны отклонения люльки. Таким образом, поршневой насос НП90 обеспечивает пропорциональное управление скоростью и направлением движения выходных звеньев гидросистемы.
Режимы работы, температурный диапазон и ресурс
Эксплуатация аксиально-поршневого насоса НП90 возможна в широком диапазоне температур окружающей среды и рабочей жидкости — от -30°C до +80°C. Допускается как непрерывная работа, так и циклические режимы с частыми пусками и остановками. Заявленный производителем ресурс агрегата достигает 10 000 моточасов.
На долговечность напрямую влияет несколько ключевых факторов. Первый — качество и чистота гидравлического масла. Необходима установка фильтров тонкой очистки с уровнем фильтрации не ниже 10 микрон по ISO. Второй — поддержание корректного давления в линии подпитки. Третий — своевременное сервисное обслуживание, включающее замену уплотнений и контроль состояния элементов управления.
Область применения и совместимое оборудование
Данный агрегат применяется в качестве основного силового элемента в гидрообъемных трансмиссиях. Он востребован в различных отраслях, где используется мобильная техника с высокими требованиями к гидравлике.
Типичные сферы применения:
— Сельское хозяйство: зерноуборочные комбайны (такие как «Дон-1500», «Вектор», «Acros»), мощные тракторы.
— Дорожно-строительная отрасль: автогрейдеры, асфальтоукладчики, грунтовые катки, стабилизаторы грунта.
— Коммунальное хозяйство и спецтранспорт: автобетоносмесители, фронтальные погрузчики, лесовозы.
— Промышленность: некоторые модели мобильных буровых установок и технологических машин.
Пример установки аксиально-поршневого насоса НП90 на сельскохозяйственном комбайне.
Комплектующие и часто заменяемые запчасти
Для поддержания работоспособности поршневого насоса НП90 требуется периодическая замена расходных элементов. Наиболее часто выходящими из строя деталями являются уплотнительные элементы — манжеты, сальники и O-rings, испытывающие постоянное давление и перепады температур. Также в процессе эксплуатации может потребоваться замена пружин золотников управления, подшипников вала и, при значительном износе, самого блока цилиндров или поршневой группы.
| Наименование запчасти / компонента | Типовая причина износа или выхода из строя |
|---|
| Уплотнительные манжеты и сальники | Естественное старение резины, перегрев, загрязнение масла абразивом. |
| Пружины золотника управления | Усталость металла от циклических нагрузок. |
| Блок цилиндров и поршневая группа | Абразивный износ при недостаточной фильтрации рабочей среды. |
| Подшипники вала | Радиальные и осевые нагрузки, нарушение смазки. |
| Фильтрующий элемент системы подпитки | Загрязнение в процессе эксплуатации. |
Типичные ошибки при подборе насоса
Выбор насоса не по техническим параметрам, а лишь по внешнему сходству или цене, часто приводит к преждевременному выходу из строя или некорректной работе всей гидросистемы.
1. Игнорирование типа и чистоты рабочей среды. Использование неподходящего или загрязненного масла быстро выводит из строя прецизионные пары насоса.
2. Несоответствие по рабочему давлению и расходу. Установка агрегата с недостаточной подачей или допустимым давлением приводит к перегрузкам и невыполнению техникой своих функций.
3. Пренебрежение температурным диапазоном. Подбор насоса без учета климатических условий эксплуатации может вызвать проблемы с запуском зимой или перегревом летом.
4. Ошибка в типе присоединения вала. Шлицевое соединение 21Т должно точно соответствовать ответной части, иначе возможна поломка вала.
5. Отсутствие учета необходимости системы подпитки. Для корректной работы насоса в замкнутом контуре (ГСТ) обязательна исправная система подпитки с фильтрацией.
Расшифровка условного обозначения модели
Маркировка «НП90 (21 шлиц)» следует традиционной для отечественной гидравлики системе обозначений.
— «НП»: Насос Поршневой. Указывает на базовый тип конструкции — аксиально-поршневой.
— «90»: Условное обозначение рабочего объема. Соответствует геометрическому объему около 89 см³.
— «(21 шлиц)»: Конструктивное исполнение входного вала. Определяет тип шлицевого соединения для передачи крутящего момента от двигателя. Является ключевым параметром для совместимости.
Габаритные и присоединительные размеры для монтажа
Для успешной установки поршневого насоса НП90 (21 шлиц) необходимо сверять его размеры с посадочным местом на двигателе или коробке отбора мощности. Монтажный фланец имеет стандартный диаметр 228,4 мм с шестью отверстиями под крепеж М12, расположенными равномерно по окружности. Линии высокого давления и дренажа имеют присоединение с резьбой 3/4", а линия подпитки — 1/2" (как правило, трубная резьба).

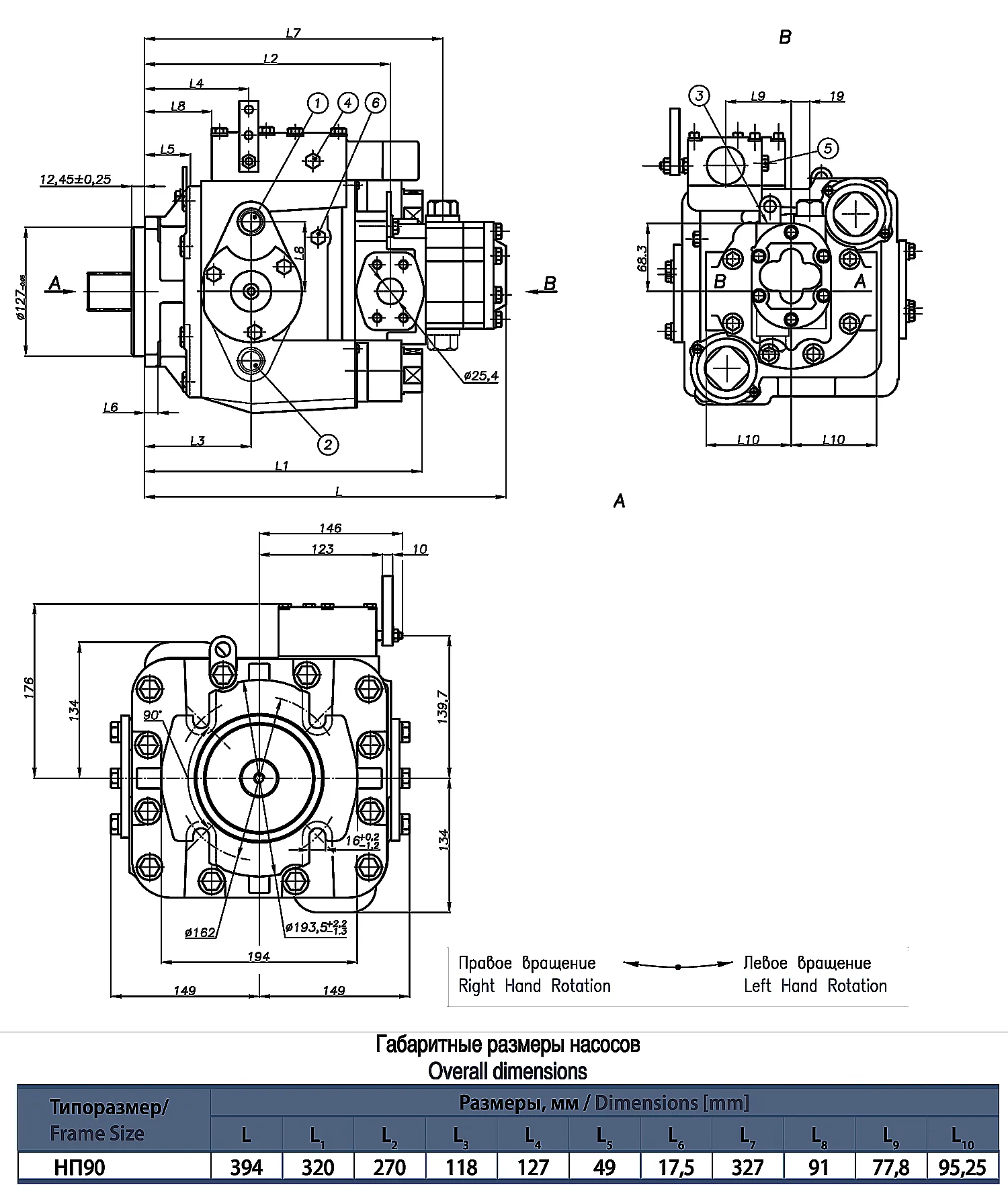

Технический чертеж с габаритными и присоединительными размерами насоса модели НП90.
Варианты оформления заказа
Поставщик ГИДРАВЛИКА предлагает поршневой насос НП90 как в базовой комплектации, так и в составе сервисных решений.
— Заказ №1 (Базовая поставка): Новый насос НП90 (21 шлиц) от бренда ГИДРАВЛИК. Артикул: NP90-21S-NEW. Подходит для прямой замены изношенного агрегата на технике.
— Заказ №2 (Комплект для ремонта): Насос НП90 вместе со стартовым набором запчастей: комплект уплотнений, фильтр тонкой очистки подпитки, прокладки. Артикул: NP90-21S-SERVICE-KIT.
— Заказ №3 (Индивидуальный подбор аналога): При необходимости замены насоса на технике с иными параметрами наши инженеры подберут совместимый аналог из каталога, ориентируясь на давление, расход и тип подключения.
Доставка, поставка и техническая поддержка
Аксиально-поршневой насос торговой марки ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Регулярные поставки осуществляются в крупнейшие промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы. Обеспечивается оперативная логистика и возможность консультации по техническим вопросам, включая подбор аналогов под существующие гидросистемы.
При возникновении вопросов по характеристикам, совместимости или для оформления заказа вы можете обратиться к нашим специалистам через сайт 777-gidra.ru или, для срочного запроса, оставить заявку, нажав здесь.
