Описание и назначение насосов серии НПШГ-200 (ПЭА-6,3)
Специализированные насосы серии НПШГ-200 (включая модель НПШГ-200М и историческое обозначение ПЭА-6,3) представляют собой надежные перекачивающие устройства, разработанные для работы с пластичными (консистентными) смазочными материалами. Основное назначение агрегата — эффективная откачка густой смазки из стандартной тары (бочек, еврокубов) и её подача в резервуары стационарных станций централизованной смазки или заполнение трубопроводов небольшой длины. Установка НПШГ-200М является неотъемлемой частью процесса обслуживания промышленного оборудования, требующего использования солидолов, литолов и других пластичных материалов.
Надежный и производительный насос для густых смазок НПШГ-200М от российского производителя.Технические характеристики насоса НПШГ-200
Ключевые параметры, определяющие область применения и эффективность работы насоса НПШГ-200М. Данные актуальны для базовой модели, поставляемой под брендом ГИДРАВЛИКА.
| Параметр | Значение |
|---|
| Подача (производительность), кг/час, не менее | 220 |
| Рабочее давление со шлангом, кгс/см² | 16 |
| Давление без шланга (кратковременно), кгс/см² | 25 |
| Тип рабочей среды | Пластичная густая смазка |
| Минимальная температура перекачиваемой среды, °C | +15 |
| Тип электродвигателя | АИР 71В4 |
| Мощность электродвигателя, кВт | 0,75 (1,1 кВт - исходные данные) |
| Напряжение питания, В | 220/380 |
| Частота вращения вала, об/мин | ~1370 |
| Присоединительный размер нагнетательного патрубка | Резьба под штуцер гибкого шланга |
Загадка: Что рабочее давление показывает и с перекачкой густой смазки связано?
Ответ: Это наш надежный насос НПШГ-200М, который и давление держит, и смазку не проронит.
Габаритные размеры и масса насосов НПШГ-200
Компактные размеры и вес серии насосов НПШГ-200М позволяют использовать их как в стационарных условиях, так и для мобильного обслуживания оборудования. Общая масса включает в себя вес электродвигателя и насосной части.
| Параметр | Значение для НПШГ-200М | Диапазон для серии |
|---|
| Длина, мм | 340 | 340 - 400 |
| Ширина, мм | 220 | 220 - 250 |
| Высота, мм | 1030 | 1030 - 1100 |
| Масса, кг | 30.2 | 30 - 35 |
| Код ТН ВЭД | 8413 50 - Насосы шестеренные |

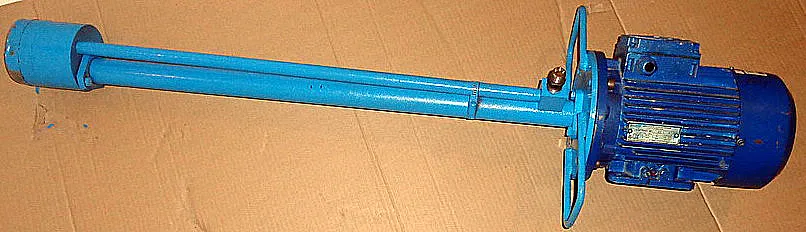

Общий вид насоса НПШГ-200М для перекачки пластичных смазок
Принцип работы шестеренного насоса НПШГ-200М
Агрегат НПШГ-200М работает по классическому принципу шестеренного насоса. В чугунном корпусе находятся две стальные шестерни — ведущая и ведомая, находящиеся в зацеплении. Привод осуществляется от электродвигателя через шарнирный вал на ведущую шестерню. При вращении шестерен, в зоне выхода зубьев из зацепления создается разрежение (вакуум), достаточное для всасывания густой пластичной смазки через сетчатый фильтр из тары. Далее, перемещаясь во впадинах между зубьями по стенкам корпуса, смазка поступает в зону нагнетания. При входе шестерен в зацепление среда вытесняется в нагнетательный патрубок и далее — в подключенный трубопровод или шланг. Именно такая конструкция обеспечивает стабильную производительность устройства.
Температурный режим работы и срок службы
Насосы серии НПШГ-200 рассчитаны на работу с смазками, температура которых на входе в насос составляет не ниже +15°C. Это критически важный параметр, так как при более низких температурах вязкость густой смазки резко возрастает, что приводит к перегрузке электродвигателя и возможному выходу из строя насосного узла. Работа в условиях отрицательных температур окружающей среды возможна только при условии предварительного разогрева перекачиваемой среды до указанного минимума. Срок службы агрегата при соблюдении правил эксплуатации, использовании рекомендованных смазок и своевременном техническом обслуживании составляет несколько лет. Наиболее нагруженными узлами являются шестерни и их опоры, срок службы которых напрямую зависит от чистоты перекачиваемой среды.
Где используется насос перекачки густой смазки НПШГ-200М?
Область применения насоса НПШГ-200М (или ПЭА-6,3) охватывает множество отраслей промышленности и сервисных предприятий, где существует необходимость в перекачке густых пластичных материалов:
- Станции централизованной смазки (ЦСС): для заполнения магистральных резервуаров смазкой из бочек.
- Автосервисы и предприятия автотранспорта: для заправки аппаратов смазки шприцев и заполнения систем консистентной смазкой.
- Металлургические и машиностроительные заводы: для обслуживания прокатных станов, прессов, тяжелого оборудования.
- Горнодобывающая промышленность: для смазки экскаваторов, буровых установок, карьерной техники.
- Ремонтные мастерские и депо: для выполнения плановых и аварийных смазочных работ.
Насос НПШГ-200М часто используется в паре со смазочными установками типа СУ, а также для пополнения запасов в ручных и автоматических системах смазки.
Состав ремкомплекта и часто заменяемые детали
Для обеспечения длительной и бесперебойной работы насоса НПШГ-200 целесообразно иметь базовый набор запасных частей. Наиболее подвержены износу компоненты, непосредственно контактирующие с перекачиваемой средой.
| Номер по схеме | Наименование детали | Примечание |
|---|
| 6, 7 | Шестерни (ведущая и ведомая) | Основной изнашиваемый узел. Комплект. |
| 2 | Шарнирный приводной вал | Передает крутящий момент от двигателя. |
| 10 | Сетчатый фильтр (сетка) | Требует периодической очистки или замены. |
| 11, 12 | Шланг дюритовый с накидной гайкой | Напорная линия. Может изнашиваться и трескаться. |
| - | Уплотнительные прокладки / манжеты | В местах разъема корпуса и крышки. |
Работа в экстремальных условиях и ремонтопригодность
Насос НПШГ-200М не предназначен для постоянной работы при температурах окружающей среды ниже -40°C без дополнительного подогрева рабочей среды. Однако его конструкция отличается высокой ремонтопригодностью даже в полевых условиях. Конструкция узла допускает разборку для замены изношенных шестерен или чистки без применения специального инструмента. Агрегат НПШГ-200 полностью совместим с отечественными пластичными смазками, соответствующими требованиям ГОСТ (например, по пенетрации не ниже 280 при +25°C), что делает его идеальным для использования на российских предприятиях.
Рис. 1 - Конструктивная схема насоса перекачивающего шестеренного для густой смазки (НПШГ)
1-электродвигатель; 2-приводной вал; 3-остов; 4-обойма, 5-корпус; 6,7-шестерни; 8-корпус; 9-крышка; 10-сетка; 11-трубопровод; 12-штуцер
Условное обозначение и примеры заказа
В настоящее время актуальное обозначение для заказа — Насос перекачной НПШГ-200М. Историческое наименование ПЭА-6,3 практически не используется в современной документации и заявках. При оформлении заказа рекомендуется дополнительно указывать требуемые характеристики: напряжение электродвигателя (220/380 В), длину напорного шланга (при необходимости), а также комплектность (наличие фильтра, запасных прокладок). Для получения точного коммерческого предложения и проверки наличия на складе рекомендуем воспользоваться формой обратной связи или связаться с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ) про насосы НПШГ-200
Вопрос 1: Как правильно выбрать между НПШГ-200 и другими моделями для моих задач?
Ответ: Ключевой критерий — требования к производительности и консистенции смазки. НПШГ-200М с подачей 220 кг/ч отлично подходит для большинства задач по откачке густых смазок из бочек и заполнения систем средней длины. Если требуется более высокая производительность или работа с более жидкими маслами, необходимо рассматривать другие серии насосов, например, шестеренных масляных насосов.
Вопрос 2: Каковы сроки поставки насосов НПШГ-200М в мой город?
Ответ: Основные модели насосов, включая НПШГ-200М, обычно имеются на складе в Екатеринбурге. Доставка по России (Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города) осуществляется транспортными компаниями в течение 3-10 рабочих дней после формирования заказа в зависимости от удаленности региона.
Вопрос 3: Можно ли использовать НПШГ-200М для перекачки масел или других жидкостей?
Ответ: Нет, конструкция насоса НПШГ-200 оптимизирована именно для работы с высоковязкими пластичными смазками. Для перекачки масел, жидкостей следует использовать специализированные масляные насосы, так как зазоры, тип уплотнений и давление в них рассчитаны под другую среду.
Вопрос 4: Требуется ли особое обслуживание насоса для продления его срока службы?
Ответ: Да, для надежной работы насоса НПШГ-200М необходимо соблюдать несколько правил: использовать только отфильтрованную смазку (частицы не более 0.25 мм), следить за температурой среды на входе (не ниже +15°C), обеспечивать надежное заземление электродвигателя, а также регулярно проверять состояние сетчатого фильтра и подтягивать соединения напорной магистрали. После длительного простоя рекомендуется проверять сопротивление изоляции обмоток двигателя.
Доставка по России и российское производство
Поставки насосов серии НПШГ-200 осуществляются компанией ГИДРАВЛИКА непосредственно со склада в Екатеринбурге. Мы гарантируем поставку оригинального оборудования, соответствующего заводским техническим условиям, во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань и другие города. Наше оборудование адаптировано к российским условиям эксплуатации и совместимо с отечественными смазочными материалами, что делает установку НПШГ-200М надежным выбором для вашего предприятия.
