Импульсные питатели смазочные (на планке) серий 1 и 2 производства ГИДРАВЛИКА – это надежные и компактные дозаторы, предназначенные для точной, порционной подачи масла в системы централизованной смазки различных промышленных агрегатов. Установка на планку упрощает монтаж и компоновку нескольких устройств в одну линию.
Назначение и описание серии
Питатели импульсные смазочные серии 1 и 2 предназначены для дозированной подачи жидкого минерального масла к точкам трения станков, прессов, конвейеров и другого промышленного оборудования. Они являются ключевым элементом импульсных систем смазки, обеспечивая равномерное и контролируемое распределение смазочного материала.
Конструктивно устройства выполнены на единой планке, что обеспечивает жесткое крепление и удобство подключения к центральной магистрали. Каждый питатель импульсный смазочный выполняет функцию дозатора с заранее настроенным объемом выдачи за один цикл работы.
Основная область применения данных устройств – промышленное оборудование с централизованными системами смазки, где требуется точное дозирование масла по нескольким независимым каналам.
Основные параметры, вес и габариты
Питатели работают с минеральными маслами кинематической вязкостью от 10 до 600 мм²/с (сСт). Диапазон рабочих температур среды: от +5°С до +50°С для масла и от +1°С до +40°С для окружающего воздуха. Устройства рассчитаны на длительную эксплуатацию в условиях механических цехов и промышленных предприятий.
Габаритные размеры и вес питателя зависят от его исполнения (1 или 2) и количества отводов (от 1 до 5). Общая масса для различных конфигураций колеблется в диапазоне от 0.08 кг до 0.35 кг. Код ТН ВЭД для подобных устройств – 8479 89 970 8.
| Исполнение питателя |
Кол-во отводов |
Диапазон массы, кг |
| Питатель импульсный 1 |
1, 2, 3, 5 |
0.08 - 0.35 |
| Питатель импульсный 2 |
1, 2, 3, 5 |
0.16 - 0.35 |
Технические характеристики питателей импульсных смазочных
В таблице ниже представлены ключевые эксплуатационные параметры для питателей серий 1 и 2. Оба исполнения сохраняют высокие показатели давления, обеспечивая надежную работу в системе.
| Параметр |
Исполнение 1 |
Исполнение 2 |
| Максимальное давление на входе (Рвх), МПа |
3.2 |
| Максимальное давление на выходе (Рвых), МПа |
1.6 |
| Тип рабочей среды |
Минеральные масла без механических примесей |
| Присоединительные размеры |
Резьбовые штуцеры на планке |
| Подаваемый объем за цикл, см³ |
0.02; 0.05 |
0.05; 0.1; 0.2; 0.32; 0.5 |
| Количество выходных отводов |
1, 2, 3, 5 |
1, 2, 3, 5 |
Принцип работы импульсного питателя
Работа питателя импульсного смазочного основана на возвратно-поступательном движении внутренней подвижной системы (клапан, кольцо, гильза) под действием давления масла и возвратной пружины.
- Зарядка: При подаче импульса давления масла во входное отверстие (А) манжета отгибается, масло заполняет рабочую полость (Б). Клапан прижимается к седлу, предотвращая переток. Подвижная система перемещается вверх, сжимая пружину, а масло из полости нагнетания (В) выталкивается через выходной отвод (Г) к точке смазки.
- Перезарядка: При сбросе давления на входе (подключении к сливу) пружина толкает подвижную систему вниз. В полости (Б) создаётся разрежение, манжета закрывает проход, клапан открывается, и новая порция (доза) масла из полости (Б) перетекает в полость (В), готовясь к следующему рабочему циклу.
Этот цикл повторяется с каждым импульсом от центрального насоса, обеспечивая дозированную и равномерную смазку. Использование именно питателей импульсных смазочных на планке позволяет синхронизировать работу нескольких дозаторов, подключенных к общей линии.
Температурный режим и срок службы
Питатели серии 1 и 2 рассчитаны на долговременную работу в заявленном температурном диапазоне. Стандартное климатическое исполнение – УХЛ4 для умеренного и холодного климата. Возможна поставка в исполнении О4.1 для тропического климата. При использовании рекомендованных масел и соблюдении условий эксплуатации ресурс устройств составляет несколько лет интенсивной работы. Срок службы напрямую зависит от чистоты масла и отсутствия экстремальных пиковых давлений, превышающих паспортные значения.
Загадка для механика: Что работает без электричества, подаёт масло порциями и всегда на планке?
– Конечно же, это наш надежный питатель импульсный смазочный! Он тих, как мышь, и точен, как швейцарские часы. Главное – не перепутать его с деталью от конструктора, когда он лежит на столе.
Область применения и совместимое оборудование
Питатели импульсные смазочные (на планке) применяются в составе централизованных систем смазки на следующем оборудовании:
- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование.
- Конвейерные линии и рольганги.
- Оборудование для деревообработки.
- Промышленные вентиляторы и мощные редукторы.
- Прочее технологическое оборудование, требующее автоматической точечной смазки.
Они совместимы с отечественными и импортными насосными станциями импульсного типа, работающими в диапазоне давлений до 3.2 МПа.
Состав ремонтного комплекта и часто заменяемые детали
Для обслуживания и ремонта питателей импульсных смазочных рекомендуется иметь следующий набор запасных частей. Чаще всего износ касается уплотнительных элементов.
| Наименование детали (по схеме) |
Назначение |
Признак износа/неисправности |
| Манжета (3) |
Уплотнение и перепуск клапана |
Подтекание масла, снижение или отсутствие подачи |
| Уплотнительное кольцо (8) |
Статическое уплотнение корпуса |
Наружная течь по корпусу |
| Пружина (7) |
Возврат подвижной системы |
Несвоевременный возврат, «залипание» |
| Клапан (4) с кольцом (5) |
Затвор и направление потока |
Задиры, снижение герметичности |
Эксплуатация в экстремальных условиях
Стандартные исполнения питателей не предназначены для работы при температурах ниже -40°C без предварительного согласования. При необходимости возможны специальные исполнения с морозостойкими материалами уплотнений. Устройства полностью совместимы с широким спектром минеральных масел, соответствующих отечественным ГОСТ. Конструкция позволяет производить замену манжет и уплотнений в полевых условиях при наличии минимального набора инструментов, что минимизирует простои оборудования.
Условное обозначение (маркировка)
Структура обозначения питателей импульсных содержит информацию об исполнении, объеме подачи и климатическом классе.
Примеры:
- Питатель 1-005 УХЛ4 – Исполнение 1, объем подачи 0.05 см³, для умеренного и холодного климата (УХЛ), категория размещения 4.
- Питатель 2-020-020-032-050-032 О4.1 – Исполнение 2, с пятью отводами и разными объемами подачи (0.20, 0.20, 0.32, 0.50, 0.32 см³), для тропического влажного климата (О), категория 4.1.
Устройство и габаритные размеры
Конструкция питателя включает планку (1), корпус (2), клапан (4) с манжетой (3), кольцо (5), гильзу (6), пружину (7), штуцер (10), уплотнительное (8) и регулирующее (9) кольца. Ниже представлены схема и изображения для визуального ознакомления.
Схема устройства питателя импульсного:
Рис. 1: Устройство питателя импульсного: 1-планка; 2-корпус; 3-манжета; 4-клапан; 5-кольцо; 6-гильза; 7-пружина; 8-уплотнительное кольцо; 9-регулирующее кольцо; 10-штуцер.
Габаритные и присоединительные размеры:
Рис. 2: Общий вид и габариты питателей на планке.

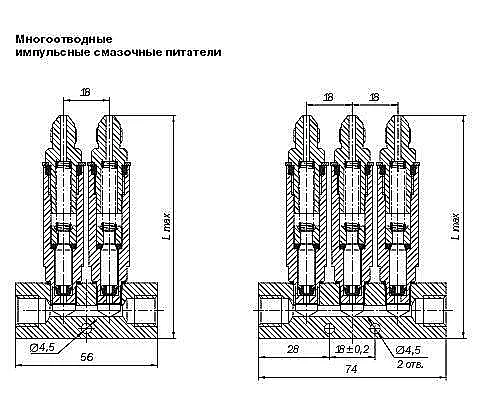

Рис. 3: Размеры для подключения питателя импульсного 2.

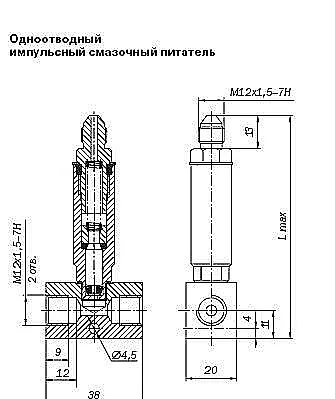

Рис. 4: Размеры для подключения питателя импульсного 1.
Примеры заказа
Для заказа необходимо указать полное условное обозначение требуемого питателя. Например:
- Питатель импульсный смазочный 1-005 УХЛ4 – 2 шт.
- Питатель импульсный смазочный 2-050-050 О4.1 – 1 шт.
- Ремонтный комплект (манжеты, уплотнительные кольца) для питателя 2.
Вы можете отправить заявку напрямую через сайт 777-gidra.ru, наш менеджер свяжется с вами для уточнения деталей и расчета сроков поставки.
Часто задаваемые вопросы (FAQ)
Как выбрать между питателем импульсным смазочным серии 1 и 2?
Ключевое отличие – объем подаваемой дозы масла за цикл. Серия 1 предназначена для очень малых доз (0.02 или 0.05 см³), серия 2 – для более существенных (от 0.05 до 0.5 см³). Выбор зависит от нормы смазки, требуемой для конкретного узла трения вашего оборудования. Также учитывайте количество необходимых точек смазки (отводов).
Каковы сроки поставки питателей импульсных?
Стандартные исполнения питателей серий 1 и 2 часто есть в наличии на нашем складе в Екатеринбурге. Срок отгрузки в этом случае – 1-3 рабочих дня. Изготовление специальных исполнений или крупных партий занимает до 15-20 рабочих дней. Точные сроки всегда уточняются при подтверждении заказа.
С какими типами масел совместимы данные питатели?
Питатели импульсные смазочные работают с чистыми минеральными маслами вязкостью от 10 до 600 сСт (мм²/с) при температуре от +5°С до +50°С. Они полностью совместимы с большинством отечественных масел по ГОСТ (И-20, И-40 и т.д.). Использование консистентных смазок, синтетических масел с агрессивными присадками или жидкостей с абразивными примесями недопустимо.
Возможна ли самостоятельная регулировка объема подачи питателя?
Объем подачи (доза) является фиксированным параметром, заданным на заводе-изготовителе подбором регулирующего кольца (поз. 9 на схеме). Самостоятельное изменение объема не предусмотрено конструкцией и может привести к некорректной работе. Для изменения дозировки необходимо заказывать питатель с требуемым объемом.
