Смазочные станции ИСЭ представляют собой законченные агрегаты, предназначенные для организации централизованной подачи жидкой смазки в импульсных системах с электроприводом. Эта серия станций является ключевым элементом для обеспечения надежной смазки узлов трения промышленного оборудования. Смазочная станция ИСЭ эффективно работает с минеральными маслами различной вязкости, создавая стабильное давление для подачи смазочного материала к импульсным питателям.
Описание и назначение смазочной станции ИСЭ
Серия смазочных станций включает три основные модели: И-СЭ-2,5/0,5, И-СЭ-10/0,5 и И-СЭ-10/1,0. Их основное предназначение — формирование и поддержание давления в напорной магистрали импульсной смазочной системы. Конструктивно станция объединяет в себе резервуар для масла, шестеренный насос с электродвигателем, блок управления (клапанную коробку) с предохранительным и подпорным клапанами, а также элементы контроля уровня масла. Применение смазочной станции И-СЭ позволяет автоматизировать процесс смазки, повысить его надежность и снизить расход смазочных материалов.
Габариты, вес и код ТН ВЭД
В зависимости от модели, смазочная станция ИСЭ имеет различные габаритные размеры и вес, определяемые в первую очередь вместимостью бака и комплектацией. Общий диапазон массы станций (без масла) составляет от 6,0 до 15,0 кг. Для точного подбора рекомендуется ознакомиться с таблицей ниже. Код ТН ВЭД для данного типа оборудования обычно относится к группе 8479 (Машины и механические устройства, имеющие индивидуальные функции, в другом месте не поименованные или не включенные), но для точного определения при таможенном оформлении требуется сверка с конкретными техническими описаниями.
| Параметр / Модель | И-СЭ-2,5/0,5 | И-СЭ-10/0,5 | И-СЭ-10/1,0 |
|---|
| Масса, кг, макс | 6,0 | 13,5 | 15,0 |
| Вместимость бака, дм³ | 2,5 | 10 | 10 |
Технические характеристики станций смазочных И-СЭ
Основные эксплуатационные параметры смазочной станции ИСЭ определяются ее работоспособностью и надежностью в системах централизованной смазки.
| Наименование технического параметра |
И-СЭ-2,5/0,5 |
И-СЭ-10/0,5 |
И-СЭ-10/1,0 |
| Номинальная производительность (подача), л/мин |
0,5 ±0,125 |
0,5 ±0,125 |
1,0 ±0,25 |
| Вместимость резервуара, дм³, не менее |
2,5 |
10 |
10 |
| Рабочее давление номинальное, МПа |
2,5 |
| Рабочее давление максимальное, МПа |
3,2 |
| Давление настройки предохранительного клапана, МПа |
3,0 ±0,2 |
| Диапазон температур рабочей среды |
От +5°C до +50°C (температура масла) |
| Тип рабочей среды |
Минеральные масла, вязкостью 30-600 мм²/с, класс чистоты не ниже 14. |
| Тип привода насоса |
Электродвигатель, мощность до 0,09 кВт |
| Тип насоса |
Шестеренный |
| Коэффициент подачи, не менее |
0,72 |
Принцип работы смазочной станции И-СЭ
Принцип действия смазочной станции ИСЭ основан на работе поршневого клапанного механизма. При включении электродвигателя шестеренный насос забирает масло из бака и нагнетает его во входной канал «А» клапанной коробки. Под давлением масла поршень вместе с разгрузочным клапаном перемещается, перекрывая сливной канал «Б» и открывая проход к выходному напорному каналу «В». Таким образом, смазка подается в магистраль системы. При достижении рабочего давления (например, после срабатывания всех импульсных питателей) или при превышении настроечного значения (3,0 МПа) срабатывает предохранительный клапан, и масло сбрасывается обратно в бак через канал «Г».
Схематическое изображение внутренних каналов и клапанов станции смазки ИСЭ, показывающее путь масла при работе.
После отключения насоса пружина возвращает поршень в исходное положение: закрывается входной канал «А», а выходной канал «В» через подпорный клапан соединяется со сливным «Б», обеспечивая сброс остаточного давления в магистрали. Этот цикл повторяется при каждом включении станции по команде от блока управления.
Температурный режим работы и срок службы
Смазочные станции ИСЭ рассчитаны на эксплуатацию при температуре окружающей среды от +1°C до +40°C (исполнение УХЛ4). Смазочная станция ИСЭ в тропическом исполнении (О4.1) адаптирована к соответствующим условиям. Рабочая среда (минеральное масло) должна иметь температуру в диапазоне от +5°C до +50°C для обеспечения оптимальной вязкости и производительности. Срок службы агрегата напрямую зависит от соблюдения регламента обслуживания, чистоты заливаемого масла и своевременной замены изнашиваемых компонентов, таких как уплотнения и прокладки. При корректной эксплуатации ресурс станции составляет многие годы.
Что всегда стоит на страже усталости металла, но само при этом никогда не устаёт? Смазочная станция ИСЭ — она работает, пока вы отдыхаете!
Область применения и совместимое оборудование
Основная область применения смазочной станции И-СЭ — это комплектация централизованных импульсных систем смазки кузнечно-прессового, металлообрабатывающего и другого промышленного оборудования. Классическим примером является использование станции И-СЭ-2,5/0,5 в прессах моделей КД2126К и КД2128К для смазки направляющих ползуна, подшипников эксцентрикового вала и других ответственных узлов. Такая смазочная станция ИСЭ работает в паре с блоком управления, реле давления и набором импульсных питателей, обеспечивая автоматическую порционную подачу смазки через заданное количество рабочих циклов оборудования. Кроме прессов, станции могут применяться на станках, прокатных станах и другом механизме, требующем регулярной точечной смазки.
Ремонт и эксплуатация в полевых условиях
Конструкция смазочной станции ИСЭ предусматривает возможность обслуживания и ремонта непосредственно на месте эксплуатации. Большинство типовых неисправностей, таких как загрязнение клапанов, износ уплотнений или нарушение регулировок давления, могут быть устранены силами обслуживающего персонала. Для этого требуется стандартный набор слесарного инструмента. Станции совместимы с широким спектром отечественных индустриальных масел, соответствующих ГОСТ, что упрощает их обслуживание на российских предприятиях. Запасные части, такие как комплекты прокладок, уплотнительные кольца и клапаны, доступны для заказа.
| Типичная неисправность | Возможная причина | Способ устранения |
|---|
| Падение давления, низкая подача | Загрязнение разгрузочного или предохранительного клапана, наличие воздуха в системе, износ уплотнений насоса. | Промывка клапанной коробки, удаление воздуха через дроссель, замена уплотнений. |
| Некорректная работа реле уровня | Неисправность герконового датчика или обрыв цепи. | Проверка электрической цепи, замена датчика уровня. |
| Давление не соответствует настройке | Сбита регулировка предохранительного клапана. | Настройка клапана с помощью регулировочного винта под контролем манометра. |
Условное обозначение станции смазочной И-СЭ
Маркировка станции содержит всю необходимую информацию для ее идентификации. Рассмотрим на примере модели для тропического климата: И-СЭ-2,5/0,5 О4.1 ТУ2-053-1623-82.
И-СЭ — тип станции (импульсная, с электроприводом).
2,5 — номинальная вместимость резервуара в литрах (дм³).
0,5 — номинальная подача (производительность) в литрах в минуту.
О4.1 — климатическое исполнение по ГОСТ 15150 (О — для тропического климата, УХЛ — для умеренного и холодного).
ТУ2-053-1623-82 — обозначение технических условий, по которым изготовлена станция.

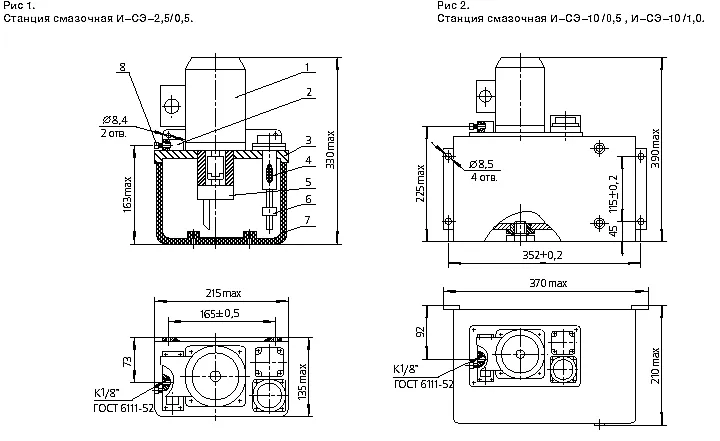

Габаритные изображения и размеры
Для монтажа и подключения смазочной станции ИСЭ необходимо учитывать ее габариты и расположение присоединительных портов. У моделей с баком на 2,5 литра места крепления расположены на крышке, а сам бак выполнен из прозрачного пластика для визуального контроля уровня. Модели с 10-литровым металлическим баком имеют собственную раму для крепления и снабжены маслоуказателями. Присоединение трубопроводов высокого и низкого давления осуществляется через резьбовые порты на клапанной коробке.

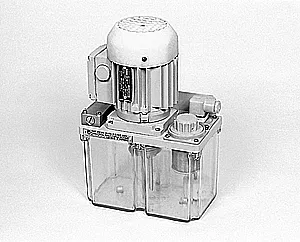

Станция смазочная И-СЭ-2,5/0,5 с прозрачным пластиковым баком, насосным агрегатом и клапанной коробкой.
Примеры оформления заказа
Для заказа необходимо указать полную маркировку станции, включающую модель и климатическое исполнение. Примеры корректных обозначений для запроса коммерческого предложения или оформления заявки на сайте https://777-gidra.ru/:
1. Смазочная станция И-СЭ-2,5/0,5 УХЛ4
2. Смазочная станция И-СЭ-10/0,5 УХЛ4
3. Смазочная станция И-СЭ-10/1,0 О4.1
Для уточнения наличия, сроков поставки и стоимости вы можете отправить запрос нашим менеджерам.
Часто задаваемые вопросы о станциях ИСЭ
Как выбрать подходящую модель смазочной станции ИСЭ для моего оборудования?
Выбор зависит от двух ключевых параметров: требуемого расхода смазки (производительности) и объема масляного бака. Модели с подачей 0,5 л/мин подходят для систем с небольшим количеством точек смазки, а смазочная станция ИСЭ 10/1,0 — для более производительных систем. Объем бака (2,5 или 10 л) выбирается исходя из периодичности пополнения смазки.
С какими типами масел совместимы станции ИСЭ?
Станции рассчитаны на работу с чистыми минеральными маслами с кинематической вязкостью в диапазоне от 30 до 600 мм²/с при температуре масла от +5°C до +50°C (например, индустриальные масла И-Г-А, И-Г-С и им подобные по ГОСТ). Класс чистоты масла должен быть не ниже 14 по ГОСТ 17216.
Возможна ли поставка станций ИСЭ в модификации для низких температур?
Стандартное климатическое исполнение — УХЛ4 (работа при температуре окружающего воздуха от +1°C). Для работы в условиях более низких температур (ниже 0°C) требуется дополнительная консультация с инженерами поставщика, так как может потребоваться подогрев масла в баке или использование специальных низкозастывающих масел, что повлияет на выбор комплектации.
Осуществляется ли доставка смазочных станций ИСЭ по России?
Да, поставщик ГИДРАВЛИКА организует доставку оборудования во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Отгрузка производится со склада в Екатеринбурге.
Смазочные станции ИСЭ — это надежное российское решение для организации импульсных систем смазки на промышленных предприятиях. Мы поставляем оригинальное оборудование и запасные части со склада в Екатеринбурге и обеспечиваем оперативную доставку в любой регион России. Для получения детальной консультации или оформления заказа обращайтесь по контактам, указанным в разделе Контакты.
