Описание и назначение серии питателей смазочных импульсных
Смазочные питатели импульсные торговой марки ГИДРАВЛИКА представляют собой специализированные устройства для дозированной подачи жидких смазочных материалов в системы централизованной смазки промышленного оборудования. Серия включает две основные конструктивные группы (исполнения) с различными модификациями по количеству выходных отводов и объёму порции подачи, охватывая широкий спектр потребностей в обслуживании станков, прессов, экскаваторов и прочей техники. Данные питатели импульсные предназначены для цикличной работы в составе комплексных смазочных систем, обеспечивая подачу строго отмеренного количества масла к трущимся поверхностям узлов трения.
В ассортименте представлены модели, которые условно разделены на два исполнения: тип 1 и тип 2. Внутри каждого типа предлагаются питатели с различным количеством отводов (плеч) – от одного до пяти, что позволяет гибко конфигурировать систему смазки под конкретную машину. Объём подаваемой за один рабочий цикл смазки также вариативен, что делает питатели импульсные смазочные универсальным решением для большинства задач промышленного обслуживания.

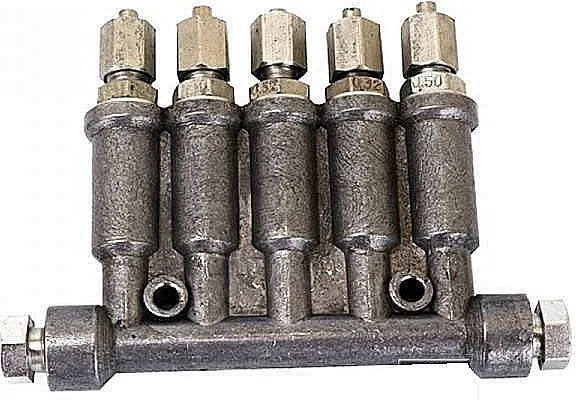

Питатель смазочный импульсный всех типоразмеров в сборе на стенде для тестирования
Основные параметры: вес, габариты, код ТН ВЭД
Серия питателей импульсных смазочных характеризуется компактными размерами и умеренной массой, что облегчает их монтаж даже в ограниченном пространстве оборудования. Вес устройств варьируется в зависимости от исполнения и количества отводов, делая их удобными для интеграции в различные схемы. Код ТН ВЭД для данной продукции соответствует группе товаров, предназначенных для промышленного оборудования и его частей. Уточнить актуальный код можно у наших специалистов.
| Исполнение питателя | Кол-во отводов | Масса, кг (мин-макс) | Габарит L max, мм | Код ТН ВЭД (основной) |
|---|
| Исполнение 1 | 1 | 0.08 | 78 | 8479 89 970 9
(Подлежит уточнению) |
| 2 | 0.14 | 74 |
| 3 | 0.22 | 74 |
| 5 | 0.35 | 74 |
| Исполнение 2 | 1 | 0.16 | 92 |
| 2 | 0.26 | 87 |
| 3 | 0.35 | 87 |
| 5 | 0.55 | 87 |
Технические характеристики импульсных питателей ГИДРАВЛИКА
Ключевые параметры определяют возможности и условия применения устройств. Следующая таблица объединяет основные технические характеристики для всех моделей серии.
| Параметр | Значение | Примечание |
|---|
| Рабочее давление на входе, макс. | 3.2 МПа | Стандартное давление в линии подачи |
| Давление на выходе, макс. | 1.6 МПа | Рабочее давление в линии смазки узлов |
| Тип рабочей среды | Минеральное масло | Чистые минеральные масла |
| Диапазон температур рабочей среды | от +5°С до +50°С | Оптимальный температурный режим работы масла |
| Диапазон температур окружающей среды | от +1°С до +40°С | Условия эксплуатации самого устройства |
| Кинематическая вязкость масла | от 10 до 600 мм²/с (сСт) | При температуре масла +50°С |
| Производительность (объём за цикл) | 0.02; 0.05; 0.10; 0.20; 0.32; 0.50 см³ | В зависимости от модели |
| Присоединительные размеры | Резьбовые соединения по спецификации | Стандартные трубные/штуцерные соединения |
| Принцип действия | Импульсный, на основе перепада давления | Автоматический, без внешнего привода |
Принцип работы импульсного питателя смазки
Импульсный питатель работает по принципу использования энергии перепада давления в системе смазки. В его основе лежит подвижная система, состоящая из клапана, гильзы и кольца. При подаче давления из магистрали (входное отверстие А) манжета на клапане отгибается, позволяя маслу заполнить нагнетательную полость Б. В этот момент клапан прижат к седлу, блокируя сообщение между полостями Б и В ("/>выходной"). Под действием давления подвижная система поднимается, сжимая возвратную пружину, а смазка, находившаяся в рабочей полости В, выталкивается через выходное отверстие Г к узлу трения.
Когда давление на входе падает (линия соединяется со сливом), пружина стремится вернуть систему в исходное положение. В полости Б создаётся разрежение, манжета перекрывает канал в полость А, клапан открывается, и определённая порция смазки из полости Б перетекает в полость В. Этот процесс представляет собой перезарядку дозатора, и импульсный питатель готов к следующему циклу подачи. Таким образом, каждый импульс давления в системе приводит к выдаче строго дозированного объёма масла.
Температурный режим работы и срок службы
Питатели смазочные импульсные предназначены для работы в умеренных климатических условиях. Рекомендованный диапазон температур окружающей среды – от +1°C до +40°C, а рабочего масла – от +5°C до +50°C. Соблюдение этих условий гарантирует корректную работу внутренних уплотнений и подвижных элементов, сохранение вязкостных свойств масла и, как следствие, точность дозирования и долговечность устройства.
Срок службы питателей напрямую зависит от соблюдения условий эксплуатации, чистоты смазочного материала и своевременного технического обслуживания. При использовании чистых минеральных масел, соответствующих заявленной вязкости, и поддержании давления в пределах паспортных значений, питатели импульсные демонстрируют высокую надёжность и длительный межремонтный интервал. Наработка на отказ исчисляется миллионами циклов.
Шутка-загадка:
Не боится ни жары, ни пыли, трудится без устали. Ему не нужен ключ, он работает на толчок. Что это такое?
Ответ: Импульсный питатель!
Техническая шутка:
В чем главное отличие импульсного питателя от будильника? Будильник будит всех одним звонком, а импульсный питатель – будит (смазывает) сразу несколько точек, да ещё и строго по расписанию давления!
Область применения и совместимое оборудование
Импульсные питатели смазочные серий 1-002, 1-005, 2-005, 2-010, 2-020, 2-032, 2-050 находят широкое применение в различных отраслях промышленности, где требуется централизованная, автоматизированная подача смазки. Они устанавливаются на:
- Металлообрабатывающие станки: токарные, фрезерные, шлифовальные, многоцелевые обрабатывающие центры (в том числе с ЧПУ).
- Прессовое оборудование: кривошипно-шатунные и гидравлические прессы.
- Горнодобывающую и карьерную технику: экскаваторы, буровые установки, конвейеры.
- Оборудование для лесопереработки: пилорамы, сушильные камеры.
- Специальные транспортные средства.
Благодаря модульной конструкции и разному количеству отводов, эти питатели импульсные позволяют создавать разветвлённые смазочные системы для обслуживания десятков точек трения от одного источника давления.
Состав ремонтного комплекта (ремкомплект) и часто заменяемые детали
Для поддержания работоспособности устройств доступны ремонтные комплекты. В стандартный ремкомплект для питателя смазочного импульсного обычно входят уплотнительные элементы, подверженные естественному износу.
| Наименование детали | Материал | Назначение | Примечание |
|---|
| Манжета клапана | Маслобензостойкая резина (NBR) | Уплотнение полости клапана | Основной изнашиваемый элемент |
| Уплотнительное кольцо (О-ринг) | NBR | Статическое уплотнение корпуса | Замена при разборке |
| Регулирующее кольцо | Сталь | Формирование дозирующей камеры | Меняется при изменении объёма дозы |
| Возвратная пружина | Пружинная сталь | Возврат подвижной системы | Меняется в случае потери упругости |
В процессе эксплуатации наиболее часто требуют замены именно уплотнительные манжеты и О-ринги, так как они работают в условиях постоянного контакта с маслом и циклического движения. Приобрести отдельные компоненты или готовый ремкомплект можно через наш сайт.
Работа в экстремальных условиях
Стандартные модели питателей импульсных рассчитаны на работу в умеренном климате (УХЛ). Однако, по специальному заказу, возможно исполнение для работы при пониженных температурах до –40°C, при использовании соответствующих морозостойких смазочных материалов. Устройства полностью совместимы с отечественными индустриальными маслами, соответствующими ГОСТ, что является их конкурентным преимуществом.
Конструкция импульсного питателя предельно проста и ремонтопригодна. При наличии минимального набора инструментов и ремкомплекта возможен оперативный ремонт в полевых условиях, что критически важно для горнодобывающей техники или оборудования, работающего в удалённых районах.
Условное обозначение моделей и маркировка
Маркировка питателей содержит всю необходимую информацию для идентификации и заказа.
Структура обозначения: [Тип исполнения] - [Объём подачи за цикл] - [Климатическое исполнение и категория размещения].
Расшифровка:
- Тип исполнения (1 или 2): определяет конструкцию и присоединительные размеры.
- Объём подачи за цикл: указывается в см³. Например, 002 = 0.02 см³, 005 = 0.05 см³, 010 = 0.10 см³ и так далее. Для многоканальных моделей объёмы каждого канала перечисляются через дефис.
- Климатическое исполнение: У – умеренный климат, ХЛ – холодный климат, Т – тропический.
- Категория размещения: цифра, обозначающая условия эксплуатации (4 – для работы в помещениях с нерегулируемыми климатическими условиями).
Примеры:
- Питатель 1-005 УХЛ4: Исполнение 1, объём подачи 0.05 см³, для умеренного и холодного климата, категория размещения 4.
- Питатель 2-020-020-032-050-032 Т4: Исполнение 2, пятиканальный, с объёмами подачи по каналам: 0.20, 0.20, 0.32, 0.50, 0.32 см³, для тропического климата, категория размещения 4.
Габаритные и присоединительные размеры
Габариты питателей смазочных импульсных зависят от исполнения и количества отводов. Основной размерной характеристикой является длина L max, которая варьируется от 74 мм до 92 мм. Присоединение к линиям смазки осуществляется через стандартные резьбовые штуцера или ниппели, размеры которых указаны в рабочих чертежах. Для точного определения необходимых присоединительных размеров конкретной модели рекомендуется обратиться к технической документации или нашим консультантам.

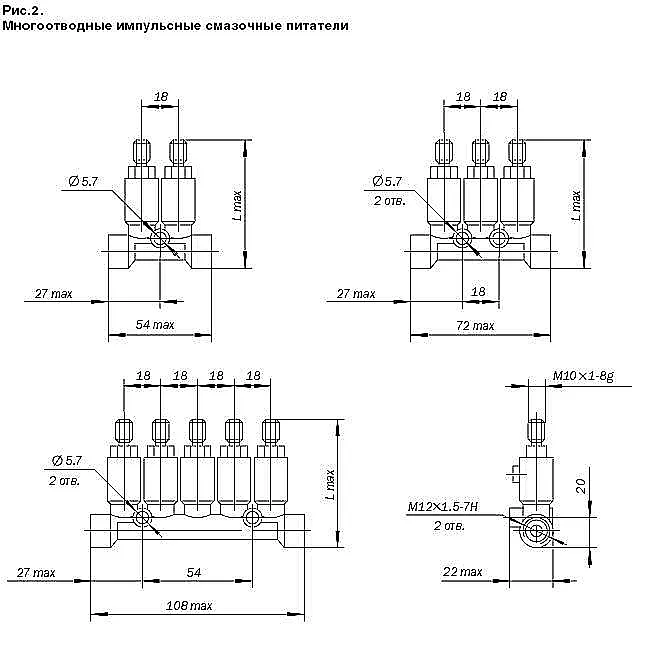

Питатель импульсный смазочный установлен на оборудование, вид сбоку с подключением

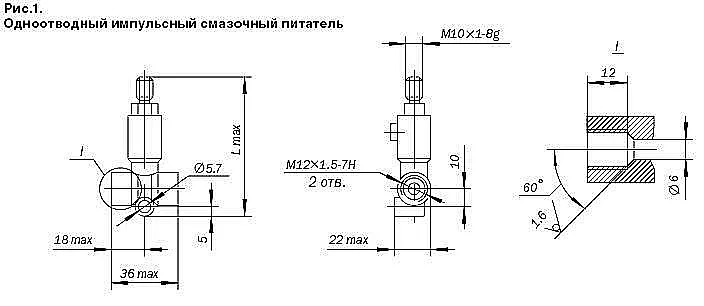

Схема подключения питателя импульсного в разрезе с обозначением входных и выходных каналов
Примеры заказа питателей импульсных
Для оформления заказа необходимо определиться с требуемым типом исполнения, количеством и объёмом порций для каждого канала, а также климатическим исполнением. Заказать питатели импульсные смазочные можно напрямую на нашем сайте https://777-gidra.ru/ или связавшись с отделом продаж по телефону. Доступны как стандартные модели, так и изготовление под специфические требования. Мы обеспечиваем доставку по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города.
Таблица сравнения моделей серии импульсных питателей
Для удобства выбора ниже представлена сводная таблица ключевых параметров всех моделей питателей импульсных смазочных 1-002, 1-005, 2-005, 2-010, 2-020, 2-032, 2-050.
| Модель питателя | Исполнение | Кол-во отводов | Объём за цикл, см³ (для 1 отвода) | Макс. давление, МПа (вход/выход) | Масса, кг (при 1 отводе) | L max, мм |
|---|
| 1-002 | 1 | 1, 2, 3, 5 | 0.02 | 3.2 / 1.6 | 0.08 | 78 |
| 1-005 | 1 | 1, 2, 3, 5 | 0.05 | 0.08 | 78 |
| 2-005 | 2 | 1, 2, 3, 5 | 0.05 | 0.16 | 92 |
| 2-010 | 2 | 1, 2, 3, 5 | 0.10 | 0.16 | 92 |
| 2-020 | 2 | 1, 2, 3, 5 | 0.20 | 0.16 | 92 |
| 2-032 | 2 | 1, 2, 3, 5 | 0.32 | 0.16 | 92 |
| 2-050 | 2 | 1, 2, 3, 5 | 0.50 | 0.16 | 92 |
Часто задаваемые вопросы (FAQ) по питателям импульсным
Как выбрать нужную модификацию питателя (1-002, 1-005, 2-005 и т.д.)?
Выбор зависит от нескольких факторов: 1) Тип исполнения (1 или 2) определяется посадочными местами и габаритами на вашем оборудовании (сверьтесь со старой деталью или чертежами). 2) Необходимый объём смазки на точку – подбирается исходя из рекомендаций производителя оборудования или опытным путём. Модели отличаются объёмом подачи за цикл (002=0.02 см³, 005=0.05 см³ и т.д.). 3) Количество точек смазки – выбирается питатель с соответствующим числом отводов (от 1 до 5).
Какой срок поставки и как осуществляется доставка по России?
Стандартные модели импульсных питателей часто есть в наличии на складе в Екатеринбурге. Срок отгрузки составляет 1-3 рабочих дня. Доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или почтой России в любой город РФ, включая Москву, СПб, Новосибирск, Казань и другие. Стоимость и сроки доставки рассчитываются индивидуально после оформления заказа.
С какими типами масел совместимы данные питатели?
Питатели смазочные импульсные ГИДРАВЛИКА предназначены для работы на чистых минеральных маслах с кинематической вязкостью от 10 до 600 мм²/с при температуре +50°C. Они полностью совместимы с большинством отечественных индустриальных масел, соответствующих ГОСТ (И-20А, И-40А, И-Г-А и др.). Использование масел с присадками или консистентных смазок не допускается.
Можно ли использовать импульсный питатель для замены импортного аналога?
Да, это одна из основных задач данных устройств. Питатели импульсные исполнений 1 и 2 часто являются прямыми функциональными и присоединительными аналогами импортных питателей, устанавливаемых на станки с ЧПУ и другое оборудование. Для точного подбора аналога рекомендуем предоставить маркировку старого питателя, фото или его габаритный чертёж нашим специалистам.
Российское производство и поставка из Екатеринбурга
Питатели смазочные импульсные представленные на этой странице, производятся на предприятиях, поставляющих комплектующие для отечественного машиностроения, или являются частью складской программы компании ГИДРАВЛИКА. Это гарантирует их полное соответствие действующим техническим условиям (ТУ), доступность запасных частей и оперативные сроки поставки. Все устройства поставляются с заводской гарантией. Мы осуществляем прямые поставки со склада в Екатеринбурге во все регионы России, что позволяет предложить нашим клиентам конкурентные цены и короткие логистические сроки. Для получения консультации и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте.
