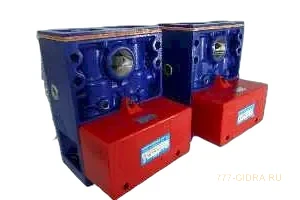

Трехлинейный электропневматический распределитель 16 ОСТ2 Кп 92-4-76 (аналог У7122А) – ключевой компонент систем управления пневмоприводами промышленного оборудования. Устройство предназначено для прецизионного изменения потока и направления сжатого воздуха в автоматизированных системах кузнечно-прессовых машин, станков и иных установок, функционирующих под давлением. Основная задача пневмораспределителя 16 ОСТ2 Кп 92-4-76 – обеспечить надежное и быстрое переключение воздушных линий по командам от системы электроуправления, обеспечивая тем самым безопасность и цикличность технологических процессов.
Основные технические характеристики и габариты
Агрегат характеризуется высокими эксплуатационными показателями, которые обеспечивают его стабильную работу в составе сложных пневмосистем. Ключевые параметры представлены в сводной таблице.
| Параметр | Значение |
|---|
| Номинальное / Минимальное давление | 1,0 / 0,25 МПа |
| Условный проход (Du) | 16 мм |
| Тип присоединения | Трубное, с конической резьбой в корпусе |
| Присоединительная резьба | Вход (D1) | К 1/2" |
| Выход (D2) | К 3/4" |
| Пропускная способность Kv (вход-выход) | > 8,0 м³/ч |
| Пропускная способность Kv (выход-атмосфера) | > 10,5 м³/ч |
| Потребляемая мощность (электромагнит) | < 20 Вт |
| Напряжение постоянного тока | 24±2,4 В; 110±11 В |
| Время включения (при 0,63 МПа) | < 0,06 с |
| Время выключения (при 0,63 МПа) | < 0,08 с |
| Общая утечка из полостей | < 1000 см³/мин |
| Полный средний ресурс | > 2 * 10⁶ циклов |
| Масса изделия | 6,7 кг |
| Климатическое исполнение | УХЛ4 |
| Код ТН ВЭД | 8481 80 200 0 |
Габаритные размеры и вес позволяют монтировать данный пневмораспределитель на штатные места в оборудовании без существенных доработок.Назначение и область применения
Пневмораспределитель трехлинейный 16 ОСТ2 Кп 92-4-76 находит применение в качестве основного или резервного элемента управления в системах с одноручным или педальным управлением. Его основное предназначение – работа в составе пневмоприводов кузнечно-прессового оборудования, такого как модели прессов К2019, К2015, КД2122, КД2322. Устройство также может использоваться в любой другой промышленной установке, где требуется надежное и быстрое дистанционное переключение потоков сжатого воздуха под управлением электрических сигналов.
Преимущества и особенности эксплуатации
Выбор данного распределителя обеспечивает ряд эксплуатационных преимуществ:
- Высокая надежность и ресурс. Конструкция клапанного типа и качество изготовления обеспечивают заявленный ресурс свыше 2 миллионов циклов, что снижает частоту обслуживания и простой оборудования.
- Дублированное управление. Наличие электропневматического управления с пневматическим возвратом и ручным дублированием повышает отказоустойчивость системы в аварийных ситуациях.
- Быстродействие. Время срабатывания менее 0,08 секунды позволяет интегрировать пневмораспределитель 16 ОСТ2 Кп 92-4-76 в высокоскоростные технологические циклы.
- Встроенная система диагностики. Наличие сигнализатора неисправности секции с микропереключателями оперативно информирует оператора о состоянии системы.
- Стандартизированное подключение. Трубное присоединение с конической резьбой (вход К1/2", выход К3/4") упрощает монтаж и интеграцию в типовые пневмосистемы.
– Знаете, почему пневмораспределитель 16 ОСТ2 Кп 92-4-76 никогда не опаздывает? Потому что его время срабатывания не превышает 0,08 секунды, а эффективность – это не обсуждается.
Устройство и принцип работы

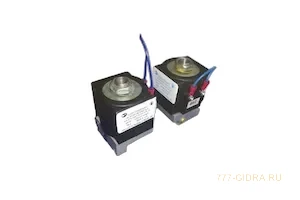

Распределитель представляет собой сдвоенную конструкцию, состоящую из двух идентичных клапанных секций, объединенных в общем корпусе. Каждая секция управляется собственным пилотным трехлинейным электромагнитным распределителем (П-РЭ 7312 или ПЭК 31). При подаче управляющего электрического сигнала на соленоид пилотного распределителя, сжатый воздух поступает в полость соответствующего пневмоусилителя в основной секции. Это вызывает перемещение клапанного блока, который, перекрывая одно седло и открывая другое, направляет поток рабочей среды от входа к выходу либо производит её сброс в атмосферу. При снятии сигнала возвратная пружина или пневматический возврат (в зависимости от модификации) возвращает клапан в исходное положение.
Важной особенностью является система контроля. Если одна из секций пневмораспределителя 16 ОСТ2 Кп 92-4-76 не срабатывает, давление на выходе не превысит 0,09 МПа, так как воздух будет стравливаться через глушитель рабочей секции. Одновременно с этим срабатывает сигнализатор, размыкая электрическую цепь и давая сигнал о неисправности.
Требования к рабочей среде и температурный режим
Данный пневмораспределитель рассчитан на работу со сжатым воздухом, очищенным по ГОСТ 17433—80 не грубее 10 класса загрязненности. В воздухе должно присутствовать распыленное масло вязкостью 10–35 мм²/с при температуре 50°C с концентрацией примерно 1–2 капли на 1 м³ воздуха (приведенного к нормальным условиям). Климатическое исполнение УХЛ4 предполагает эксплуатацию в условиях умеренного и холодного макроклимата в закрытых помещениях с искусственным регулированием климатических условий. Соблюдение требований к чистоте и влажности воздуха, а также к наличию смазки в потоке является ключевым фактором для достижения заявленного ресурса работы.

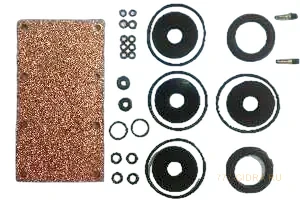

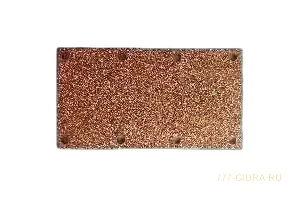

Состав ремкомплекта и часто заменяемые узлы
Для поддержания работоспособности распределителя и сокращения времени ремонта рекомендуется иметь в запасе ремонтный комплект. Чаще всего изнашиваются уплотнительные элементы, работающие в условиях постоянного давления и трения.
| Наименование узла/детали | Причина возможного износа |
|---|
| Уплотнительные манжеты и кольца (резина/полиуретан) | Естественное старение резины, абразивный износ от загрязнений в воздухе. |
| Возвратные пружины | Усталость металла при циклической нагрузке. |
| Золотник клапанного блока | Механический износ и эрозия кромок от высокоскоростного потока. |
| Уплотнения штока пилотного распределителя | Постоянное движение и трение. |
| Электромагнитная катушка пилотного клапана | Термические и электрические перегрузки. |
Заказать готовый ремкомплект для пневмораспределителя У71 можно на нашем сайте.
Габаритные и присоединительные размеры
Для корректной установки и проверки совместимости с оборудованием необходимо учитывать монтажные размеры пневмораспределителя 16 ОСТ2 Кп 92-4-76.
Пневматическая схема подключения и работы распределителя 16 ОСТ2 Кп 92-4-76.

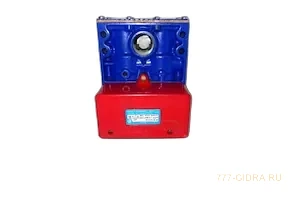

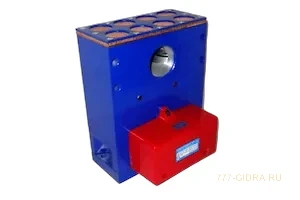

Внешний вид трехлинейного пневмораспределителя 16 ОСТ2 Кп 92-4-76.
Габаритный чертеж и присоединительные размеры для монтажа пневмораспределителя.Типичные ошибки при подборе и замене
- Игнорирование типа рабочей среды. Устройство рассчитано на работу со сжатым воздухом с масляным туманом. Использование неочищенного, сухого или агрессивного газа резко снижает ресурс.
- Невнимание к присоединительным размерам. Важно учитывать не только условный проход (16 мм), но и тип резьбы (коническая К), чтобы избежать протечек.
- Превышение номинального давления. Работа при давлениях выше 1,0 МПа может привести к разрушению уплотнений и клапанных узлов.
- Несоответствие электрических параметров. Необходимо точно подбирать модель по напряжению питания катушки (24В или 110В постоянного тока).
Условное обозначение модели
Расшифровка индекса модели 16 ОСТ2 Кп 92-4-76 может варьироваться в зависимости от производителя, однако базовые элементы отражают ключевые характеристики. Цифра «16» указывает на условный проход. Обозначения «ОСТ2 Кп» обычно относятся к серии или конструктивному исполнению трубного подключения. Цифровой индекс «92-4-76» является номером документации или спецификации изделия.
Примеры заказа и модификации
При оформлении заказа важно указать необходимую модификацию. Например:
- Базовая модель: 16 ОСТ2 Кп 92-4-76 (электропитание 24В DC).
- Модель с напряжением 110В DC: 16 ОСТ2 Кп 92-4-76 (110В).
- Комплект с ремкомплектом: Пневмораспределитель 16 ОСТ2 Кп 92-4-76 + Ремкомплект У71.
Для подбора аналога или получения консультации обратитесь к нашим специалистам через сайт 777-gidra.ru.
