Пневмоклапан редукционный для подготовки воздуха П-КРМ, П-РК

На современных промышленных предприятиях эффективная и безопасная работа пневмосистем напрямую зависит от качества подготовки сжатого воздуха. Ключевым элементом в этом процессе является пневмоклапан редукционный для подготовки воздуха. В частности, надежные и проверенные временем аппараты серий П-КРМ и П-РК от бренда ГИДРАВЛИКА заслужили доверие российских специалистов. Эти устройства предназначены для точного понижения и стабилизации давления воздушного потока в широком спектре технологического оборудования, от станков до конвейерных линий.

Описание и назначение серии пневмоклапанов П-КРМ (П-РК)

Пневмоклапан редукционный для подготовки воздуха П-КРМ, П-РК — это устройство прямого действия, основная функция которого заключается в автоматическом поддержании заданного выходного давления вне зависимости от колебаний давления на входе и расхода воздуха потребителем. Это обеспечивает стабильную и предсказуемую работу пневмоцилиндров, приводов, инструмента и другого оборудования. Данная серия включает в себя семь базовых моделей, различающихся по пропускной способности, типу присоединения и способу настройки.

Краткие данные о габаритах, весе и коде ТН ВЭД

Вес и габаритные размеры устройств варьируются в зависимости от конкретной модели и условного прохода. Так, масса аппаратов серии П-КРМ для малых проходов (4-20 мм) составляет от 1.1 кг, а для более крупных моделей (25-40 мм) – от 2 до 3.5 кг. Наибольшие габариты имеет модель П-КРМ 211-40 (Ду=40 мм). Данные изделия классифицируются под кодом ТН ВЭД 8481 80 000 0 (клапаны для трубопроводов).

Технические характеристики пневмоклапанов редукционных серии П-КРМ

Серия представлена моделями с условным проходом от 4 до 40 мм, что позволяет подобрать оптимальное устройство по производительности для любой задачи. Все аппараты рассчитаны на номинальное давление 1.0 МПа (10 кгс/см²), а диапазон регулировки выходного давления является широким и универсальным.

Принцип работы редукционного клапана

Пневмоклапан редукционный для подготовки воздуха П-КРМ, П-РК функционирует по принципу уравновешивания сил на чувствительном элементе – мембране. При вращении регулировочного винта (в моделях с ручной настройкой) или подаче управляющего сигнала (в модели 211-40) создается задающее усилие на пружину. Это усилие через толкатель передается на мембрану, которая, в свою очередь, воздействует на запирающий элемент (золотник или клапан). При падении давления в выходной полости ниже заданного, мембрана прогибается, открывая проход для воздуха из входной магистрали. При достижении установленного давления силы уравновешиваются, и проход перекрывается. Таким образом, происходит автоматическая компенсация колебаний расхода и входного давления.

Температурный режим работы и срок службы

Стандартные модели пневмоклапана редукционного для подготовки воздуха П-КРМ рассчитаны на работу в окружающей среде с температурой от +5°C до +45°C и относительной влажностью до 80%. При использовании специальных уплотнений и материалов возможна адаптация устройства для эксплуатации в расширенном диапазоне, вплоть до -40°C. Средний ресурс клапана при соблюдении условий эксплуатации и своевременном техническом обслуживании (замена уплотнений, фильтрация воздуха) составляет несколько десятков тысяч часов.

Техническая шутка-загадка

Рабочее место мастера-пневматика. Стоит на столе новый пневматический редукционный клапан. Коллега спрашивает: "Ну и как он тебе?" Мастер, вращая регулятор, отвечает: "Давление знаний растет, но остаётся стабильным. Как этот пневмоклапан редукционный для подготовки воздуха П-КРМ, П-РК – всегда держит заданный уровень, несмотря на входной информационный поток!".

Область применения и совместимое оборудование

Данные редукционные клапаны находят применение во всех отраслях, где используются пневматические системы: машиностроение, металлообработка, деревообработка, пищевая промышленность, упаковочные линии, автоматизированные комплексы. Их устанавливают на входе в отдельные контуры или потребители для обеспечения стабильного рабочего давления пневмоцилиндров, пневмодвигателей, пневмоинструмента, контрольно-измерительных приборов, систем очистки. Устройства серии П-КРМ совместимы с отечественным оборудованием и маслами, соответствующими ГОСТ.

Ремонт, запчасти и работа в полевых условиях

Конструкция пневмоклапана редукционного для подготовки воздуха П-КРМ является разборной и ремонтопригодной. Для серии доступны стандартные ремкомплекты, включающие мембраны, уплотнительные кольца, пружины и мелкий крепеж. Типичные неисправности, устраняемые в условиях цеха или даже "в поле", связаны с износом уплотнений (утечки) или засорением проточных каналов (падение производительности). Модульная конструкция и доступ к основным узлам упрощают обслуживание.

Условное обозначение моделей (шифр)

Структура обозначения П-КРМ ХХХ-YY расшифровывается следующим образом:
П — пневматический.
КРМ — клапан редукционный мембранный.
ХХХ (три цифры) — код конструктивного исполнения и типа управления (122 — ручная настройка, трубный/панельный монтаж; 112 — ручная настройка; 211 — пневматическая настройка).
YY — условный проход в миллиметрах (4, 6, 12, 16, 20, 25, 40).
Таким образом, модель П-КРМ 122-12 обозначает пневмоклапан редукционный мембранный, с ручной настройкой, для условного прохода 12 мм.

Габаритные и присоединительные размеры (схемы и таблицы)

Ниже представлены схемы исполнений и сводная таблица размеров для основных моделей серии П-КРМ.

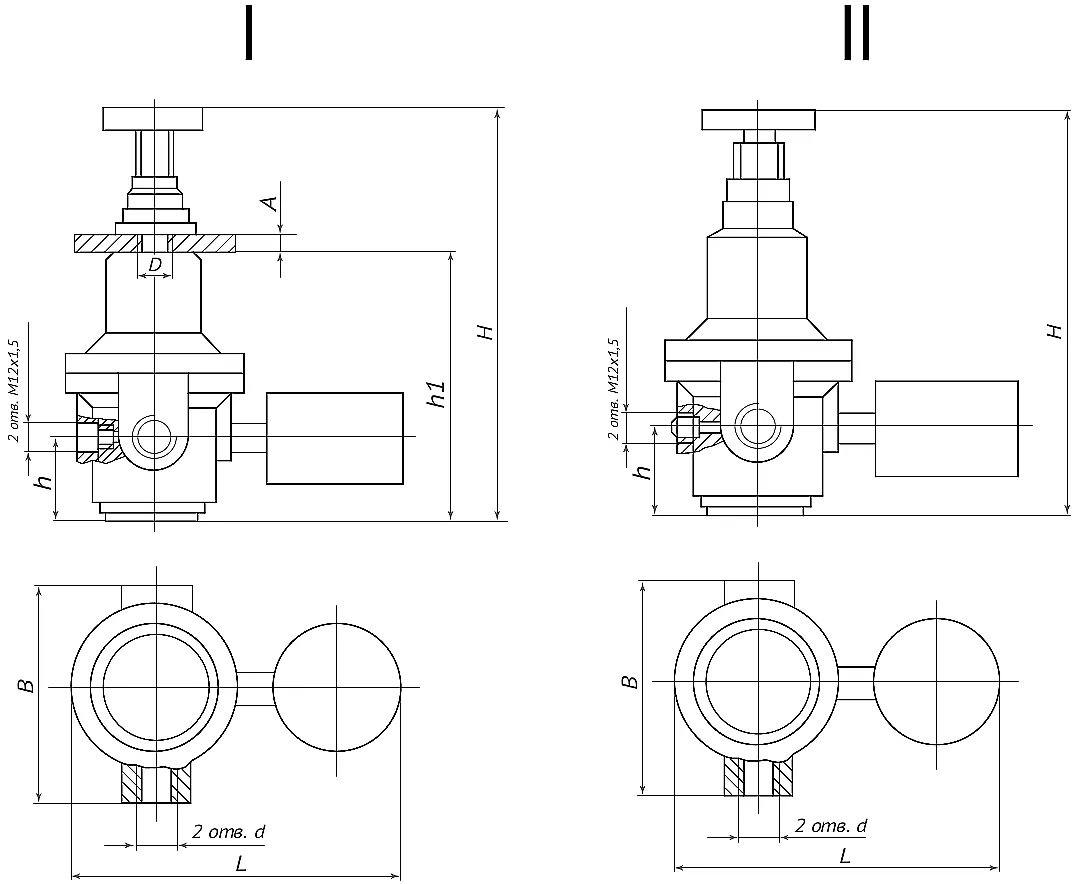

Пневмоклапаны редукционные с ручной настройкой (исполнения 122-12, 122-16, 112-25)

На схеме показаны два варианта монтажа: панельный (I) и трубный (II).

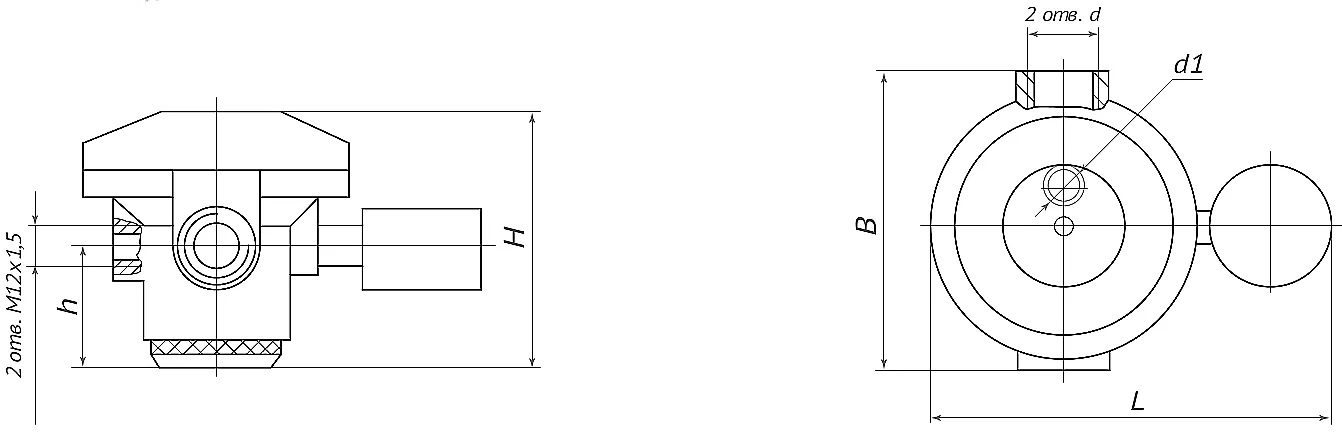

Пневмоклапан редукционный с пневматической настройкой (исполнение 211-40)

Примеры заказа и поставки

Для заказа пневмоклапана редукционного для подготовки воздуха П-КРМ, П-РК необходимо указать полное обозначение модели (например, П-КРМ 122-16) и необходимое количество. При необходимости наши специалисты помогут подобрать аналог для устаревшего оборудования (БВ57-14, П-КР16-11 и др.). Оформить заявку можно через форму обратной связи на сайте https://777-gidra.ru/ или связавшись с отделом продаж по телефону, указанному в разделе Контакты.

Часто задаваемые вопросы (FAQ)

Как выбрать модификацию пневмоклапана серии П-КРМ?
Основными критериями являются требуемый расход воздуха (м³/мин) и диаметр подключаемого трубопровода (условный проход). Подберите модель из таблицы характеристик, у которой номинальный расход равен или превышает потребление вашего оборудования, а присоединительная резьба соответствует вашей системе.

Какие сроки поставки и доставки по России?
Стандартные модели серии П-КРМ часто имеются в наличии на складе в Екатеринбурге. Доставка в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и другие крупные города занимает от 2 до 7 рабочих дней в зависимости от выбранного способа транспортировки.

Можно ли эксплуатировать клапан П-КРМ при отрицательных температурах?
Стандартное исполнение рассчитано на температуру от +5°C. Для работы при -40°C требуется специальное исполнение с морозостойкими материалами уплотнений. Уточняйте возможность поставки такой модификации у менеджеров.

Совместим ли клапан с другими элементами пневмосистемы (фильтрами, лубрикаторами)?
Да, пневмоклапан редукционный для подготовки воздуха П-КРМ, П-РК является частью стандартной линии подготовки воздуха (FRL: Filter-Regulator-Lubricator) и может монтироваться как после фильтра-влагоотделителя, так и перед лубрикатором или напрямую к потребителю.

Российское производство и поставки по всей стране

Бренд ГИДРАВЛИКА обеспечивает поставки качественных пневмокомпонентов, включая серии П-КРМ и П-РК, со своего склада в Екатеринбурге. Мы гарантируем соответствие техническим условиям, оперативную обработку заказов и доставку в любой регион РФ: от Калининграда до Владивостока. На всю продукцию предоставляется гарантия и техническая поддержка. Для получения подробной информации о ценах и условиях сотрудничества посетите наш сайт https://777-gidra.ru/.
