Ручные пневмораспределители 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3 и 5Р-6-367-3 представляют собой серию надежных приборов для управления промышленными пневмоприводами. Данные устройства, известные под общей маркировкой 5Р-6-36х-3, предназначены для эффективного переключения потоков очищенного сжатого воздуха в сложных контурах автоматики и системах технологического оборудования, где требуется простое и прямое ручное управление. Все четыре модели объединяют высокая механическая надежность, неприхотливость и адаптация к российским условиям эксплуатации, включая совместимость с распространенными сортами смазочно-охлаждающих жидкостей и возможность работы в широком температурном диапазоне.
Описание и назначение серии
Пневмораспределители 5Р-6-36х-3 – это пятилинейные трехпозиционные устройства с условным проходом 6 мм и ручным типом управления (кнопка или рычаг). Они относятся к золотниковой конструкции с прямолинейно-возвратным движением основного рабочего органа. Основное их назначение – изменение направления потока рабочей среды (сжатого воздуха) в пневмосистемах станков, металлообрабатывающих центров, железнодорожного транспорта, подъемных механизмов и другого технологического оборудования общего и специального назначения. Устройства этой серии обеспечивают точное и надежное позиционирование пневмоцилиндров, поворотных механизмов и зажимных устройств.
Ключевой особенностью пневмораспределителей 5Р-6-36х-3 является возможность работы в любом положении в пространстве, что значительно расширяет возможности их монтажа на сложном оборудовании. Прочный цельнометаллический корпус, ремонтопригодная конструкция и стандартные присоединительные размеры делают эти распределители популярным выбором для модернизации и ремонта существующих пневмосистем.
Технические характеристики
Основные параметры пневмораспределителей 5Р-6-36х-3 обеспечивают их стабильную работу в большинстве промышленных задач. Следующая таблица содержит детализированные спецификации для всех моделей серии.
| Параметр |
Значение для модели |
|
5Р-6-361-3 |
5Р-6-362-3 |
5Р-6-366-3 |
5Р-6-367-3 |
| Рабочее давление, номинальное/мин., МПа |
1,0 / 0,1 |
| Диапазон рабочих температур, °С |
От -40 до +50 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с добавлением распыленного масла (вязкость 10–35 сСт) |
| Присоединительные размеры линии питания, дюйм |
K1/4 |
| Присоединительные размеры линии сброса, дюйм |
K1/8 |
| Условный проход, мм |
6 |
| Тип присоединения |
Резьбовое, трубная присоединительная резьба в корпусе |
| Пропускная способность, Kv (не менее), м³/ч |
0,75 |
| Усилие переключения (не более), Н (кгс) |
20 (2) |
| Масса (не более), кг |
0,56 |
0,49 |
Габариты, вес и кодировка
Устройства серии 5Р-6-36х-3 представляют собой компактные блоки, предназначенные для непосредственного монтажа на оборудование. Их габаритные размеры находятся в узком диапазоне, что упрощает взаимозаменяемость моделей. Код ТН ВЭД для данных изделий, как правило, относится к группе 8481 и подлежит уточнению при таможенном декларировании.
| Показатель |
Значение / Диапазон |
| Масса |
0,49 – 0,56 кг |
| Габаритные размеры (примерные) |
Длина ~120–140 мм, Ширина ~70–80 мм, Высота ~90–110 мм (зависит от типа органа управления) |
| Код ТН ВЭД |
8481 (Арматура трубопроводная промышленная) |
Принцип работы
Пневмораспределитель 5Р-6-36х-3 работает по классической золотниковой схеме. Внутри корпуса расположен цилиндрический золотник с расточками, который перемещается под действием приложенного к рукоятке (кнопке или рычагу) механического усилия. В зависимости от позиции этого золотника каналы, ведущие от источника давления (Р), к рабочим полостям потребителя (А и В) и к сбросу в атмосферу (Т), коммутируются по определенной схеме.
В трехпозиционных версиях, к которым относится вся серия, распределитель может находиться в трех состояниях: два рабочих (со сдвигом золотника влево или вправо) и одно нейтральное (среднее). Например, пневмораспределитель 5Р-6-366-3 имеет среднюю позицию, в которой все линии перекрыты, а возврат в эту позицию осуществляется вручную. В свою очередь, модель 5Р-6-367-3 в средней позиции сообщает обе полости потребителя с атмосферой для сброса давления, что также удобно для аварийных ситуаций или ручного перемещения механизмов.
Температурный режим и срок службы
Оборудование серии 5Р-6-36х-3 рассчитано на эксплуатацию в суровых климатических условиях, включая районы с умеренным и холодным климатом (исполнение УХЛ). Рабочий температурный диапазон от -40°C до +50°C позволяет использовать пневмораспределители 5Р-6-36х-3 в неотапливаемых цехах и на открытых площадках. Ключевым условием для сохранения заявленного срока службы (который измеряется сотнями тысяч циклов переключения) является качество рабочей среды: воздух должен быть очищен и содержать распыленное масло, соответствующее характеристикам ГОСТ. Своевременное обслуживание и использование рекомендуемых масел отечественного производства существенно продлевают ресурс золотниковой пары и уплотнений.
Что надежнее всего в пневмосистеме? Пневмораспределитель 5Р-6-36х-3! Потому что он всегда на своей позиции и не "воздушает" проблем.
Области применения и совместимое оборудование
Пневмораспределитель 5Р-6-361-3 и другие модификации этого семейства востребованы там, где требуется надежное ручное дублирование автоматики или прямое управление исполнительными механизмами. Их устанавливают на:
- Фрезерные, токарные и сверлильные станки для управления зажимными патронами, защитными кожухами, смазочно-охлаждающими системами.
- Сборочные и транспортно-логистические линии для позиционирования деталей, открытия/закрытия ворот, управления конвейерными упорами.
- Железнодорожную технику, в частности, системы управления тормозным и вспомогательным оборудованием.
- Стенды для испытаний и лабораторные установки, где необходим точный ручной контроль пневматических воздействий.
- Автоматизированные складские комплексы (AS/RS) в качестве аварийных запорных устройств.
Совместимость с широким спектром отечественного и импортного оборудования обеспечивается стандартными резьбовыми присоединениями K1/4" и K1/8".
Ремкомплекты и запасные части
Ремонтопригодность – одно из ключевых преимуществ пневмораспределителей 5Р-6-36х-3. В «полевых» условиях чаще всего требуют замены уплотнительные элементы и возвратные пружины. Для оперативного ремонта рекомендуется иметь под рукой стандартный ремкомплект, в состав которого обычно входят:
- Уплотнительные кольца (манжеты) для золотника.
- Уплотнительные прокладки под крышками корпуса.
- Возвратные пружины (для моделей с пружинным возвратом).
- Шайбы и стопорные кольца крепления.
Условное обозначение с расшифровкой
Маркировка каждой модели серии 5Р-6-36х-3 подчиняется логичной структуре, позволяющей однозначно определить ее характеристики:
| 5 |
- |
Р |
- |
6 |
- |
36 |
х |
- |
3 |
[Климат. исполнение] |
| Число линий: 5 – пятилинейный |
|
|
Условный проход: 6 мм |
|
|
|
|
Климатическое исполнение (УХЛ, О) и категория размещения |
| Тип изделия: Р – распределитель |
Число позиций: 3 – трехпозиционный |
| Вид и тип управления: |
Конструктивная схема средней позиции:
1 – все линии перекрыты, пружинный возврат.
2 – полости А и В сообщены с атмосферой (Т), пружинный возврат.
6 – все линии перекрыты, ручной возврат.
7 – полости А и В сообщены с атмосферой (Т), ручной возврат.
|
5 – ручное кнопкой,
6 – ручное рычагом,
7 – ножное. |
Пример: Пневмораспределитель 5Р-6-366-3 расшифровывается как пятилинейный распределитель с проходом 6 мм, ручным рычажным управлением, трехпозиционный (позиция 6: среднее положение – все линии перекрыты, ручной возврат в среднюю позицию).
Габаритные и присоединительные размеры
Для корректного монтажа и планирования рабочего пространства важно учитывать габариты устройства. Ниже представлено схематическое изображение пневмораспределителей 5Р-6-36х-3, показывающее расположение резьбовых портов и крепежных элементов.

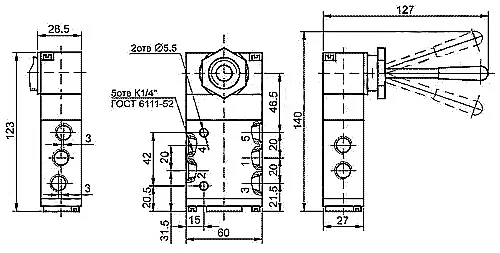

Чертёж для моделей Пневмораспределитель 5Р-6-361-3 и Пневмораспределитель 5Р-6-362-3.
Чертёж для моделей Пневмораспределитель 5Р-6-366-3 и Пневмораспределитель 5Р-6-367-3.
Примеры заказа
Для оформления заказа на пневмораспределитель 5Р-6-366-3 или любую другую модель серии, вам необходимо указать её полное обозначение, включая климатическое исполнение при необходимости. Например, «Пневмораспределитель 5Р-6-366-3 УХЛ4». Наш менеджер уточнит наличие, сроки поставки и согласует условия доставки в ваш город.
Мы осуществляем отгрузку со склада в Екатеринбурге. Подробности уточняйте в разделе Контакты или оформите запрос прямо на сайте, нажав на кнопку «Заказать».
Компания ГИДРАВЛИКА осуществляет поставки высококачественных пневмораспределителей и другого гидравлического и пневматического оборудования напрямую от производителей и официальных дистрибьюторов. Мы обеспечиваем надежную доставку во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Все оборудование поставляется с полным комплектом документации и гарантией. Работаем как с крупными предприятиями, так и с малыми компаниями.
