В современной промышленной автоматике, где требуется высокое быстродействие, надежность и компактность в условиях жестких производственных циклов, особое место занимают пневмораспределители серии VP4000. Эти устройства представляют собой пятипозиционные электропневматические распределители с золотниковым принципом действия и внутренним пилотным управлением, разработанные для работы на очищенном сжатом воздухе. Их основная задача — точное и быстрое переключение потоков сжатого воздуха, управляющее работой пневмоцилиндров, пневмодвигателей, захватов и другого исполнительного оборудования. Широкий модельный ряд пневмораспределителей VP4000, включающий исполнения с разными типоразмерами и вариантами присоединения, позволяет подобрать оптимальное решение для любой технологической задачи — от упаковочных машин и станков с ЧПУ до автоматизированных сборочных линий и роботизированных комплексов.
Описание и назначение серии пневмораспределителей VP4000
Серия пневмораспределителей VP4000 — это эталон надежности и производительности в классе промышленной пневмоавтоматики. Конструкция устройств предусматривает возможность сборки многопозиционных блоков на общей монтажной плите, что значительно экономит пространство в шкафах управления и упрощает монтаж. Основные преимущества, которые предоставляют пневмораспределители VP4000, включают высокую пропускную способность (Cv до 8,0), что обеспечивает быстрое наполнение и опорожнение пневмоцилиндров большого объема, а также высокую скорость срабатывания, критически важную для циклов с высокой частотой. Устройства отличаются минимальным уровнем утечек, что повышает общую энергоэффективность пневмосистемы, и высокой устойчивостью к вибрациям, характерным для работающего производственного оборудования. Корпус и электрический разъем обеспечивают высокую степень защиты от пыли и влаги, позволяя эксплуатировать пневмораспределители VP4000 в сложных цеховых условиях.
Габаритные размеры, вес и код ТН ВЭД
Модельный ряд пневмораспределителей VP4000 включает устройства с различными присоединительными размерами и исполнениями, что отражается на их габаритах и массе. Это позволяет оптимально вписать оборудование в существующую пневмомагистраль. Условное обозначение модели, например, VP4250-E2P-M1-H, расшифровывается следующим образом: серия VP4000, типоразмер (25 соответствует номинальному проходу), тип управления (E2P — двусторонний электромагнит с внутренним пилотом), напряжение катушки, наличие ручного дублера и тип электрического разъема.
Для всех моделей серии пневмораспределителей VP4000 актуален единый код ТН ВЭД: 8481 80 100 0 — «Арматура для трубопроводов… клапаны обратные, распределительные… пневматические».
| Модель пневмораспределителя VP4000 |
Присоединительная резьба (основные варианты) |
Примерная длина, мм |
Примерная ширина, мм |
Примерная высота, мм |
Масса, кг (приблизительно) |
| VP4150 |
G1/2, G3/4 |
150 - 170 |
60 |
160 |
1.8 - 2.2 |
| VP4250, VP4350, VP4450 |
G3/4, G1 |
180 - 200 |
85 |
175 |
3.0 - 3.8 |
| VP4170 |
G1/2 |
115 |
48 |
137 |
1.0 - 1.3 |
| VP4270 |
G3/4 |
135 |
68 |
150 |
1.8 - 2.2 |
Технические характеристики пневмораспределителей VP4000
Технические параметры определяют область применения и условия эксплуатации устройств. Все пневмораспределители VP4000 имеют схожие ключевые характеристики, различаясь в основном пропускной способностью (Cv) в зависимости от типоразмера.
| Параметр |
Значение / Описание |
| Тип рабочей среды |
Очищенный сжатый воздух, смазанный маслом (турбинное масло класс 1 ISO VG32) |
| Рабочее давление |
0.2 ~ 0.9 МПа (от 2 до 9 бар) |
| Диапазон рабочих температур |
От +5°C до +60°C |
| Присоединительные размеры |
Резьба: G1/2, G3/4, G1 (в зависимости от модели). Подвод трубопроводов возможен сбоку или снизу. |
| Производительность (Cv) |
От ~2.0 (VP4170) до ~8.0 (VP4450) в зависимости от модели и исполнения. |
| Тип управления |
Электропневматическое, 5/2 или 5/3 (для трехпозиционных версий), с внутренним пилотным управлением для снижения усилия на золотнике. |
| Напряжение питания |
DC 24V или AC 220V (50/60 Гц). Допуск по напряжению: от -15% до +10%. |
| Электрический подвод |
Стандартный DIN-разъем, обеспечивающий быстрое подключение и защиту от влаги. |
| Частота срабатывания |
Максимальная — до 3 Гц. |
| Вспомогательное ручное управление |
Предусмотрено (неблокируемая кнопка для ручного переключения при наладке или в аварийной ситуации). |
Принцип работы и устройство
В основе работы пневмораспределителей VP4000 лежит золотниковый принцип. За переключение потоков отвечает прецизионно обработанный золотник, перемещающийся внутри расточки корпуса. Управление золотником осуществляется не напрямую электромагнитом, а через систему внутреннего пилотного (усилительного) управления. При подаче напряжения на катушку пилотного электромагнита срабатывает небольшой клапан, который направляет поток сжатого воздуха из основной магистрали в полость управления основным золотником. Под действием этого давления золотник смещается, переключая основные потоки (P → A, B → R или P → B, A → R). Такая схема позволяет использовать маломощные и компактные электромагниты для управления золотниками с большим проходным сечением, обеспечивая высокую скорость и надежность срабатывания даже при низком давлении в системе. Рукоятка ручного дублера механически воздействует на тот же пилотный механизм, позволяя переключать распределитель вручную.
Температурный режим работы и срок службы
Пневмораспределители VP4000 рассчитаны на продолжительную работу в температурном диапазоне от +5°C до +60°C. Для стабильной работы и длительного ресурса критически важна подготовка воздуха: наличие смазки (масла в аэрозоли) и отсутствие конденсата и твердых частиц. При соблюдении этих условий и работе в номинальном диапазоне давления ресурс устройства исчисляется десятками миллионов циклов. Срок службы напрямую зависит от чистоты рабочей среды, качества смазки и отсутствия экстремальных перегрузок по частоте.
Техническая загадка: Стоят в ряд на плите, воздухом дышат, по команде током живут. Что это?
Ответ: Конечно, это блок компактных пневмораспределителей VP4000, дружно управляющих целым участком автоматической линии.
Область применения и совместимое оборудование
Благодаря своей надежности и универсальности, пневмораспределители VP4000 нашли широкое применение в различных отраслях промышленности. Они используются в качестве управляющих элементов в пневмоприводах станков с ЧПУ (токарных, фрезерных, шлифовальных), в системах зажима заготовок, в механизмах подачи инструмента. На упаковочных и фасовочных линиях они управляют цилиндрами отсекателей, толкателей, захватов. В деревообработке — приводят в действие пильные узлы, зажимы, подающие ролики. Робототехника и автоматизированные сборочные комплексы также активно используют эти распределители для привода захватов (грейферов) и позиционеров. Устройства совместимы с любым стандартным промышленным оборудованием, работающим на сжатом воздухе, и легко интегрируются в системы управления на базе программируемых логических контроллеров (ПЛК) через промежуточные реле или твердотельные релейные модули.
Запасные части и ремонт
Конструкция пневмораспределителей VP4000 является ремонтнопригодной. Наиболее подвержены износу в процессе эксплуатации уплотнительные кольца и манжеты золотника, а также пилотные уплотнения. Реже может потребоваться замена самой катушки электромагнита или пружин возврата. Стандартный ремкомплект для большинства моделей включает набор уплотнений для основного золотника и пилотного клапана.
| Наименование запчасти |
Типичная причина замены |
| Комплект уплотнительных колец (O-rings) для золотника |
Повышенная внутренняя утечка, «проскок» давления между каналами. |
| Уплотнения пилотного клапана |
Заедание или медленное срабатывание распределителя, невозможность удержания золотника в позиции. |
| Возвратные пружины |
Неполное возвращение золотника в исходное положение при снятии сигнала. |
| Катушка электромагнита (с разъемом) |
Механическое повреждение, перегорание обмотки, нарушение изоляции. |
| Ручка ручного дублера |
Поломка при механическом воздействии. |
Эксплуатация в особых условиях и совместимость
Стандартные модели пневмораспределителей VP4000 не предназначены для эксплуатации при температурах ниже +5°C, так как возможно выпадение конденсата и обледенение пилотных каналов. Для работы в неотапливаемых помещениях или на улице требуется тщательная осушка воздуха и, возможно, подогрев шкафа управления. Устройства совместимы с большинством распространенных промышленных пневмомасел, включая отечественные, соответствующие по вязкости классу ISO VG32 (например, И-20А, И-30А по ГОСТ). Ремонт в полевых условиях возможен при наличии ремкомплекта, чистой рабочей зоны и базовых навыков. Простая модульная конструкция позволяет быстро заменить весь распределитель на плите в случае серьезной поломки.
Габаритные и присоединительные размеры (чертежи)
Для точного монтажа и проектирования пневмосистемы ниже представлены схемы основных моделей серии пневмораспределителей VP4000.

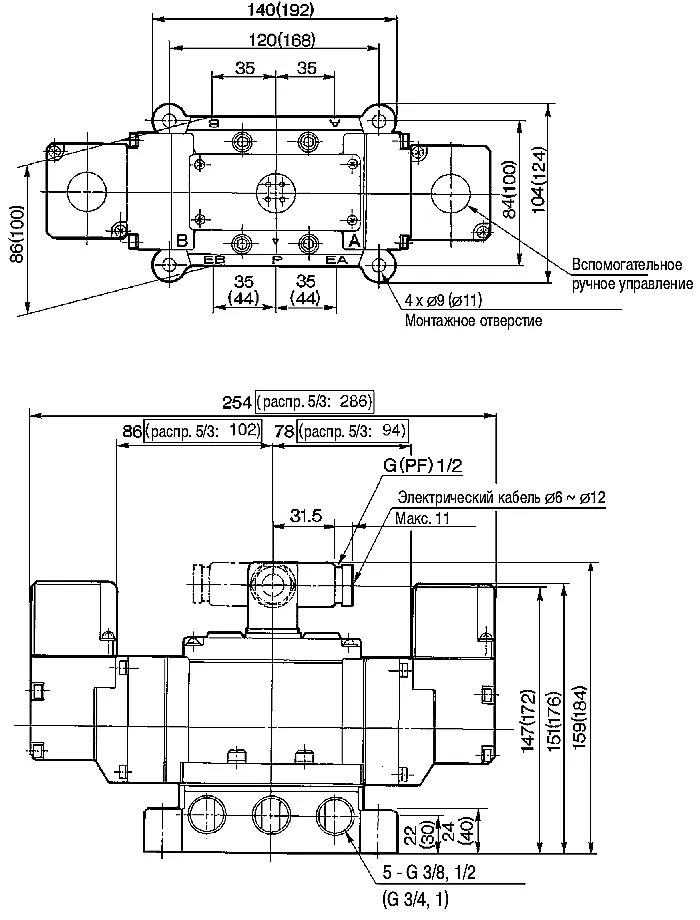

Пневмораспределитель VP4150
Размеры в скобках ( ) для исполнений с присоединительной резьбой G 3/4, 1

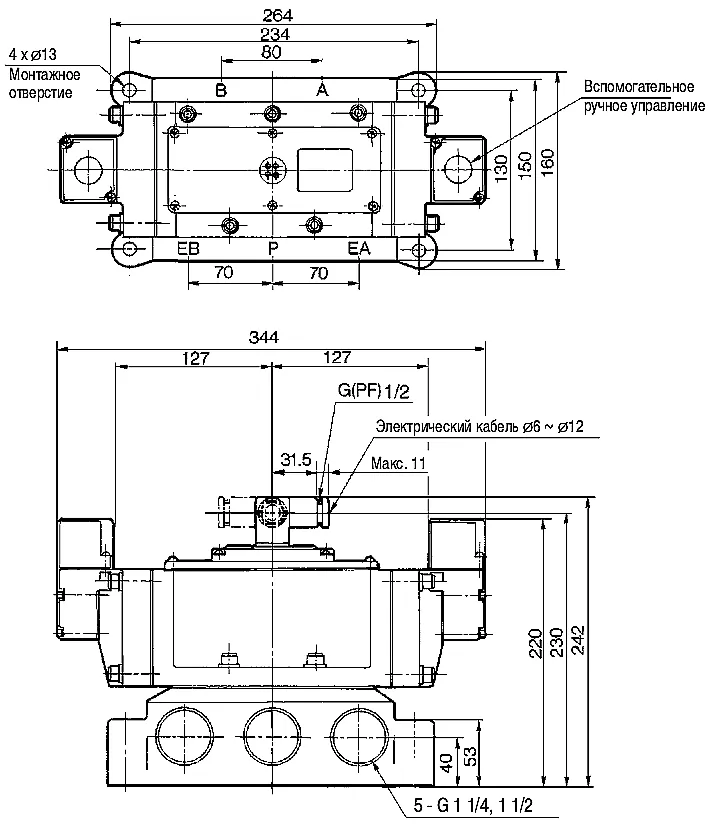

Пневмораспределители VP4250 / VP4350 / VP4450
Размеры в скобках ( ) для исполнений с присоединительной резьбой G 3/4, 1
Компактный пневмораспределитель VP4170
Компактный пневмораспределитель VP4270
Примеры заказа и обозначений
При заказе необходимо указать полное условное обозначение модели, которое включает все необходимые опции:
- Пример 1 (базовый): VP4250-E2P-24V-M1-H — Пневмораспределитель VP4000 типоразмера 25, 5/2, двустороннее электропневматическое управление, катушка 24V DC, с ручным дублером, стандартный DIN-разъем.
- Пример 2 (средний проход): VP4150-F2P-230V-H — Пневмораспределитель VP4000 типоразмера 15, 5/2, управление от одного электромагнита с пружинным возвратом, катушка 230V AC, без ручного дублера.
- Пример 3 (трехпозиционный): VP4350-E2P-M5EH-24V-M1-H — Пневмораспределитель VP4000 типоразмера 35, 5/3 (среднее положение с закрытыми каналами), двустороннее управление, катушка 24V DC, с ручным дублером.
Для консультации и точного подбора модели под вашу задачу обратитесь к нашим специалистам через форму заказа или по телефону.
