Пневмораспределитель У71-26А (У7126А)

Пневмораспределитель У71-26А — это сдвоенный трёхлинейный распределитель с электропневматическим управлением, соответствующий отраслевому стандарту 40ОСТ 2КП92-4-83. Изделие предназначено для безопасного управления пневмоприводами кузнечно-прессового и штамповочного оборудования. Основная функция — обеспечение двойного контроля активации пневмосистемы, что предотвращает несанкционированные и аварийные пуски.

Производство осуществляется на специализированном отечественном заводе, поставки на российский рынок организованы компанией ГИДРАВЛИКА. Пневмораспределитель У71-26А — ключевой элемент в обеспечении промышленной безопасности на участках с повышенным риском.

Масса, габариты и код ТН ВЭД

Масса устройства составляет 14.5 кг. Габаритные размеры определяются конструкцией корпуса и зависят от конфигурации присоединительных портов. Распределитель относится к группе оборудования для управления гидравлическими и пневматическими системами. Точный Код ТН ВЭД для таможенного оформления уточняется в зависимости от конкретной модификации и страны отправки.

Внимание! Пневмораспределитель У71-26А требует квалифицированного монтажа. Однажды инженер, проверяя систему, сказал: «Что-то ваш пресс пускается с пол-оборота…» А техник ему в ответ: «Так у нас пневмораспределитель же сдвоенный — он всегда с двойной проверкой работает! Вот и пускается на половинной мощности сарказма».

Технические характеристики распределителя У71-26А

Данная модель спроектирована для работы в составе ответственных пневмосистем прессового оборудования. Конструкция предполагает высокие требования к надёжности, производительности и функциональной безопасности.

Преимущества и особенности эксплуатации

Использование распределителя У71-26А в технологических линиях приносит ряд ключевых эксплуатационных выгод:

• Повышение уровня промышленной безопасности. Сдвоенная конструкция с обязательным одновременным срабатыванием обеих секций исключает случайный пуск оборудования, что критически важно для кузнечно-прессовых установок.
• Снижение риска незапланированных простоев. Встроенная система сигнализации (микропереключатели) мгновенно фиксирует отказ одной из секций и блокирует работу, позволяя оперативно устранять неисправность.
• Высокая надёжность и увеличенный ресурс. Средний ресурс в 2 миллиона циклов и прочная конструкция обеспечивают длительную безотказную работу в условиях циклических нагрузок.
• Стабильность управления даже при низком давлении. Устройство сохраняет работоспособность при давлении в линии от 0.25 МПа, что гарантирует чёткое управление при нестабильной подаче воздуха.
• Унификация и совместимость. Соответствие стандарту 40ОСТ и стандартным трубным присоединениям K1½" и K2" упрощает интеграцию в существующие пневмосистемы и позволяет легко подобрать совместимые компоненты.

Конструкция и принцип работы

Пневмораспределитель У71-26А конструктивно представляет собой две независимые клапанные секции (3/2), объединённые в общем литом корпусе. Принцип его работы основан на электропневматическом управлении.

Сжатый воздух от магистрали подаётся на общий входной порт Р. Для активации привода и подачи воздуха на выходной порт А необходимо одновременное запитать обе управляющие электромагнитные катушки (Y1 и Y2). Электрический сигнал приводит в действие пневмоусилители, которые, преодолевая усилие возвратных пружин, смещают золотниковые узлы. Это открывает путь воздуху от входа Р к выходу А и перекрывает канал сброса R.

При снятии управляющего сигнала или в аварийной ситуации пружины возвращают золотники в исходное положение. Подача на привод прекращается, а воздух из полости привода сбрасывается через выходную секцию и глушитель в атмосферу. При отказе одной из катушек или её секции давление на выходе A не превысит 0.09 МПа, что безопасно для оборудования.

Температурный режим и срок службы

Распределитель рассчитан на непрерывный режим работы в условиях цеха с допустимым температурным диапазоном от +5°C до +50°C для исполнения УХЛ4. Устройство выдерживает частые пуски и остановки (до 70 циклов в минуту), что типично для прессового оборудования. На ресурс работы свыше 2 млн циклов напрямую влияют качество подготовленной рабочей среды, соблюдение давления в системе и регулярность сервисного обслуживания. Использование неочищенного, влажного или загрязнённого воздуха приводит к ускоренному износу уплотнений и золотниковых пар.

Область применения и совместимое оборудование

Пневмораспределитель У71-26А применяется в первую очередь в машиностроении и металлообработке. Он является штатным элементом систем управления следующего оборудования:

• Кузнечно-прессовые машины (кривошипные, гидравлические прессы).
• Штамповочные и вырубные прессы.
• Оборудование с пневмоприводом зажимных или подающих устройств.
• Специальное технологическое оборудование, где требуется безопасный двухручный или педальный пуск.

Использование данного распределителя часто является обязательным требованием норм охраны труда и промышленной безопасности при модернизации или ремонте устаревших линий.

Состав ремкомплекта и типовые заменяемые компоненты

Для поддержания работоспособности распределителя рекомендуется проводить плановое техническое обслуживание с заменой изнашиваемых компонентов. Наиболее уязвимыми элементами, требующими периодической замены, являются уплотнительные манжеты и кольца, возвратные пружины и золотниковые пары.

Полный ремкомплект для пневмораспределителя У71-26А доступен для заказа. Для его получения обратитесь к менеджерам компании ГИДРАВЛИКА.

Типичные ошибки при подборе распределителя

• Выбор только по присоединительной резьбе. Игнорирование таких параметров, как пропускная способность (>22 м³/ч) и номинальное давление (1.0 МПа), приводит к нехватке воздуха на приводе или перегрузке клапана.
• Пренебрежение климатическим исполнением. Установка устройства УХЛ4 в неотапливаемых помещениях или под открытым небом вне допустимого диапазона температур (+5°C...+50°C) сокращает его ресурс.
• Несоответствие типа рабочей среды. Подача на распределитель неочищенного, масляного или переувлажнённого воздуха вызывает коррозию и быстрый выход из строя уплотнений и подвижных частей.
• Неучёт необходимости системы сигнализации. Для соответствия требованиям безопасности на прессах обязательна функция контроля исправности обеих секций, которую предоставляет У71-26А.

Условное обозначение модели

Расшифровка индекса У71-26А:

• У71 — базовый тип изделия: сдвоенный пневмораспределитель электропневматического управления.
• 26 — конструктивное исполнение и размер условного прохода (Dу 40 мм).
• А — модификация (например, обновлённая версия). Дополнительные обозначения в скобках указывают напряжение катушки: (24) — 24 В, (110) — 110 В. Исполнение УХЛ4 указывается отдельно.

Габаритные и присоединительные размеры

Чертеж габаритов и присоединительных размеров У71-26А. Данное изображение позволяет проверить монтажную совместимость распределителя с существующей пневмолинией, определить необходимое пространство для установки и подключения труб К1½" и К2".

Пневмосхема и принципиальное подключение

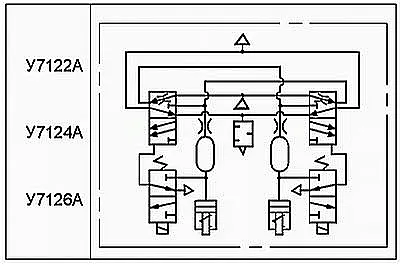

Принципиальная пневмосхема У71-26А. На схеме наглядно показано внутреннее устройство двух секций, путь воздуха от входа P к выходу A, каналы сброса R и точки подключения управляющих сигналов к катушкам Y1, Y2. Соблюдение данной схемы критически важно для корректной и безопасной работы.

Внешний вид пневмораспределителя У71-26А. Фотография изделия с маркировкой. Чётко видны основные порты: P (вход), A (выход), блок с двумя электромагнитными катушками и крышкой, под которой расположены микропереключатели сигнализатора.

Примеры типовых заказов

Для оформления заявки используйте следующие типовые обозначения, указывая необходимое напряжение управления:

1. Пневмораспределитель У71-26А (24) УХЛ4 — базовая модель с катушками управления на постоянное напряжение 24 В, климатическое исполнение УХЛ4.
2. Пневмораспределитель У71-26А (110) УХЛ4 — модель для работы в цепях переменного напряжения 110 В, исполнение УХЛ4.
3. Ремонтный комплект (ремкомплект) для У71-26А — заказ набора уплотнений и наиболее изнашиваемых деталей для проведения сервисного обслуживания.

Окончательный артикул и наличие уточняйте у специалистов компании.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать модификацию У71-26А по давлению и типу подключения для замены старого распределителя?

Ключевые параметры для подбора: номинальное рабочее давление в вашей системе (не должно превышать 1.0 МПа), требуемая пропускная способность (не менее 22 м³/ч) и тип присоединения (трубное, K1½" на входе и K2" на выходе). Также определите напряжение управления — 24 В DC или 110 В AC — в зависимости от вашей схемы управления.

Каковы сроки поставки пневмораспределителя У71-26А в регионы России и СНГ, есть ли он на складе?

Основные модели пневмораспределителя У71-26А часто имеются в наличии на центральных складах в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Срок поставки в большинство регионов России составляет от 2 до 7 рабочих дней в зависимости от удалённости и выбранного способа доставки. Отгрузка в страны СНГ осуществляется по согласованным логистическим маршрутам.

Какие условия эксплуатации являются критическими для этого распределителя и как защитить его ресурс?

Критичными факторами являются: работа вне температурного диапазона (+5°C...+50°C для УХЛ4), подача неочищенного воздуха (без фильтрации от влаги и частиц) и превышение номинального давления в 10 бар. Для максимального ресурса необходима установка фильтр-влагоотделителя на входе, соблюдение требований к чистоте сжатого воздуха и проведение регулярного обслуживания.

Возможна ли установка У71-26А на импортное оборудование и как подобрать функциональный аналог?

Да, установка возможна, если параметры пневмосистемы совпадают (давление, расход, тип среды). Благодаря стандартным трубным присоединениям интеграция часто не вызывает сложностей. Компания ГИДРАВЛИКА предоставляет услуги технической консультации и подбора функциональных аналогов под конкретную марку и модель существующего оборудования с учётом всех необходимых параметров.

Гарантия, поставка и техническая поддержка

Пневмораспределитель У71-26А производства бренда ГИДРАВЛИК — это проверенное решение для обеспечения безопасности и надёжности пневмосистем. Официальный поставщик на российский рынок — компания ГИДРАВЛИКА. Мы обеспечиваем полный цикл: от профессиональной консультации по подбору оборудования и аналогов до оперативной доставки по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города.

Наши специалисты готовы помочь с интеграцией устройства в вашу технологическую линию. Для заказа, уточнения характеристик или получения коммерческого предложения оставьте заявку через форму на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты.
