Описание и назначение реле давления РД-4/25М
Реле давления РД-4/25М – это электромеханическое устройство контроля, предназначенное для регистрации заданного уровня давления в гидравлических, пневматических системах, а также в оборудовании для смазки. Основная функция прибора заключается в замыкании или размыкании электрической цепи при достижении давлением порогового значения, что позволяет автоматизировать процессы управления станками, прессами, насосными группами и другим промышленным оборудованием. Для удобства монтажа выпускается две версии: базовая модель с резьбовым присоединением К 1/4" и модификация РД-4/25М-10 для стыковой установки на плиту.
Технические характеристики
| Параметр |
Значение |
| РД-4/25М |
РД-4/25М-10 |
| Номинальное давление, МПа |
2,5 |
| Диапазон контролируемых давлений, МПа |
от 0,01 до 2,5 |
| Зона нечувствительности, МПа, не более |
0,03 |
| Присоединение |
Резьбовое К 1/4" |
Стыковое (под плиту) |
| Тип рабочей среды |
Сжатый воздух (класс 10), минеральное масло (13 класс чистоты, вязкость 4-400 сСт), пароводяная смесь |
| Диапазон температур масла, °С |
от +10 до +55 |
| Номинальное напряжение переменного тока (50-60 Гц), В |
до 660 |
| Номинальное напряжение постоянного тока, В |
до 440 |
| Номинальный рабочий ток, А |
2,5 |
| Масса, кг |
0,28 |
| Габаритные размеры (ДхШхВ), мм |
73x73x61 |
| Код ТН ВЭД |
8536 50 900 0 (приборы электрические для контроля давления) |
В бригаде спрашивают инженера по гидравлике: «Почему реле давления РД-4/25М молчит?» Он отвечает: «Настроено правильно. Оно не должно стучать, оно должно щёлкать!»
Преимущества и особенности эксплуатации
Реле давления РД-4/25М от бренда ГИДРАВЛИК предлагает ряд эксплуатационных преимуществ для технических специалистов и сервисных компаний:
- Универсальность среды применения: изделие совместимо с минеральными маслами, воздухом и пароводяной смесью, что расширяет область его использования.
- Повышенная надёжность коммутации: номинальный ток 2,5 А при напряжениях до 660 В переменного и 440 В постоянного тока обеспечивает стабильную работу в силовых цепях управления насосами и клапанами.
- Удобство монтажа и настройки: возможность установки в любом пространственном положении и два типа присоединения (резьба и стык) позволяют интегрировать устройство в существующие гидро- и пневмосхемы с минимальными доработками. Настройка порога срабатывания производится регулировочной втулкой.
- Стойкость к вибрации: конструкция соответствует 1-й степени жесткости по ГОСТ 28988, что гарантирует работу в условиях вибрации, характерных для промышленного и мобильного оборудования.
- Длительный ресурс работы: при условии соблюдения требований к чистоте рабочей среды (фильтрация масла не грубее 13 класса, воздуха – 10 класса) реле давления демонстрирует высокую долговечность.
Принцип работы реле давления

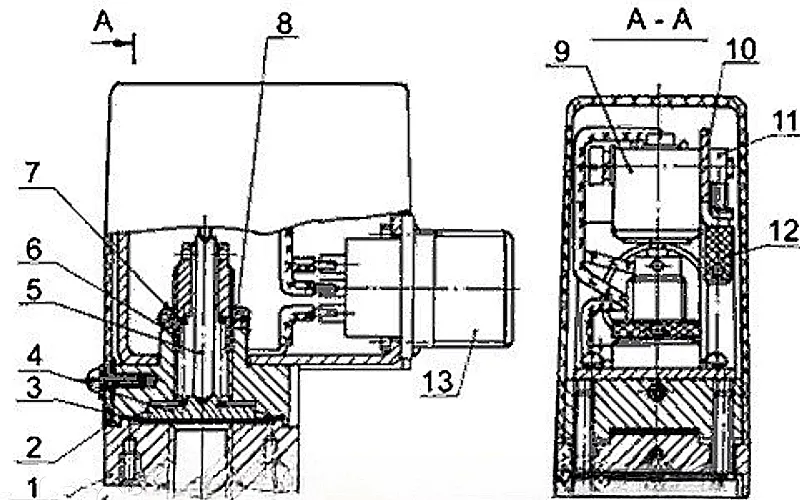

Работа реле давления РД-4/25М основана на механическом сравнении усилий. Контролируемая среда (масло, воздух) подаётся в подмембранную полость. При повышении давления выше заданного порога мембрана прогибается, воздействуя через жёсткий центр и толкатель на шток микровыключателя. Это приводит к переключению его контактов и подаче электрического сигнала в систему управления (например, на отключение насоса гидростанции). Усилие сжатия регулировочной пружины, противодействующее давлению среды, определяет точку срабатывания. При снижении давления пружина возвращает мембранный узел в исходное положение, контакты микровыключателя возвращаются в нормальное состояние.
Температурный режим и срок службы
Допустимый диапазон температур эксплуатации для минерального масла составляет от +10°C до +55°C. Устройство рассчитано на непрерывную работу в рамках указанных параметров. Ключевыми факторами, влияющими на ресурс реле давления, являются качество и чистота рабочей среды, отсутствие гидроударов сверх номинального давления 2,5 МПа, а также корректность первоначальной настройки. При использовании качественных фильтров и регулярном сервисном обслуживании гидросистемы срок службы устройства значительно увеличивается. Производитель рекомендует соблюдать классы чистоты, указанные в технических характеристиках.
Область применения
Данное реле давления находит широкое применение в различных отраслях промышленности и сервиса для контроля параметров в системах с рабочей средой низкого и среднего давления. Типичные примеры использования:
- Гидравлические системы: станки с ЧПУ, прессовое оборудование, гибочные и штамповочные машины, гидростанции мобильной техники.
- Пневматические системы: системы автоматизации производственных линий, пневмоинструмент, вулканизационное оборудование.
- Системы смазки: централизованные системы смазки промышленного оборудования.
- Вспомогательные контуры: контроль давления в системах охлаждения, использующих пароводяную смесь.
Установка реле давления РД-4/25М позволяет предотвратить аварийные ситуации, связанные с превышением давления, и автоматизировать циклы работы оборудования.
Ремонтопригодность и состав ремкомплекта
Конструкция реле давления РД-4/25М предусматривает возможность обслуживания. Наиболее уязвимыми элементами, подверженными износу, являются уплотнительные кольца мембранного узла и контактная группа микровыключателя. Износ уплотнений обычно связан с длительной работой в агрессивных средах или при повышенных температурах. Износ контактов микровыключателя происходит вследствие электрических нагрузок, близких к номинальным. Для ремонта могут потребоваться следующие запасные части:
| Наименование компонента |
Признаки износа/выхода из строя |
| Мембрана с жёстким центром |
Потеря герметичности, не срабатывание или ложные срабатывания реле давления. |
| Уплотнительное кольцо (для стыковой версии РД-4/25М-10) |
Утечка рабочей среды в месте присоединения. |
| Микровыключатель |
Отсутствие коммутации при исправной механической части, подгорание контактов. |
| Регулировочная пружина |
Изменение заданного порога срабатывания реле давления из-за усталости металла. |
Типичные ошибки при подборе реле давления
- Игнорирование типа рабочей среды: выбор реле давления без учёта химической совместимости материалов уплотнений с жидкостью или газом в системе.
- Несоответствие диапазона давлений: попытка использовать реле с номиналом 2,5 МПа в контуре с рабочим давлением, существенно отличающимся от середины регулируемого диапазона, что снижает точность и ресурс.
- Пренебрежение требованиями к чистоте: установка прибора в систему без надлежащей фильтрации масла или воздуха приводит к быстрому засорению и выходу из строя.
- Неправильный выбор типа подключения: приобретение модели с резьбовым присоединением при наличии на оборудовании плиты для стыкового монтажа, и наоборот.

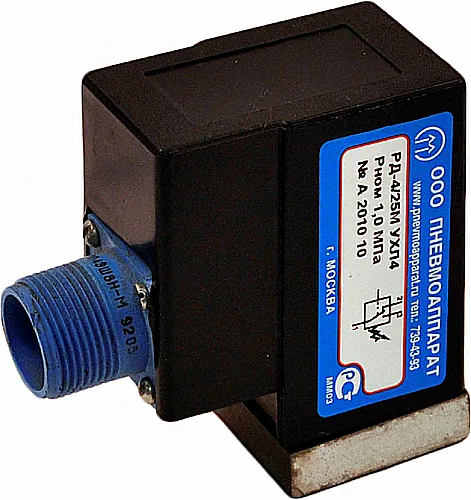

Реле давления РД-4/25М с резьбовым присоединением К 1/4". Видны электрический разъём и регулировочный узел.
Модификация РД-4/25М-10 для стыкового монтажа на плиту. Видны монтажные отверстия и канал для уплотнительного кольца.
Условное обозначение и расшифровка
Маркировка реле давления «РД-4/25М» имеет следующую логику:
РД – Реле Давления.
4 – условный номер конструктивного исполнения или серии.
25 – номинальное давление в атмосферах (25 атм ≈ 2,5 МПа).
М – обозначение модификации.
-10 (в модификации РД-4/25М-10) – исполнение для стыкового монтажа.
Таким образом, по коду модели можно сразу определить ключевой параметр – номинальное давление.
Габаритные и присоединительные размеры для проверки совместимости
Все модели реле давления серии РД-4/25 имеют стандартные габариты 73x73x61 мм и крепятся на плоскость четырьмя винтами М4 с шагом, соответствующим монтажным отверстиям в корпусе. Для проверки совместимости с уже установленным оборудованием необходимо обратить внимание на два ключевых размера:
- Присоединительная резьба: версия РД-4/25М подключается через отверстие с конической резьбой К 1/4".
- Стыковой интерфейс: версия РД-4/25М-10 монтируется на плиту с уплотнительным кольцом, устанавливаемым в расточку диаметром 22 мм в нижнем фланце.
Примеры оформления заказа
При заказе реле давления РД-4/25М для вашей гидравлической или пневматической системы необходимо указать следующие данные:
- Базовая комплектация: Реле давления РД-4/25М (резьба К 1/4").
- Для монтажа на плиту: Реле давления РД-4/25М-10 (стыковое исполнение). Уточните необходимость поставки уплотнительного кольца.
- Комплект для сервиса: РД-4/25М + ремкомплект (мембрана, уплотнительные кольца).
Для быстрого подбора и консультации по совместимости с вашим оборудованием рекомендуем обратиться к специалистам нашей компании через раздел Контакты или оставить заявку на сайте.
