Описание и назначение
Пневмоклапан редукционный ПКРТ является компонентом пневматических систем, предназначенным для точного снижения и поддержания заданного уровня давления сжатого воздуха или инертного газа на выходе. Основная функция данного устройства заключается в обеспечении стабильности рабочих параметров, что критически важно для защиты чувствительного оборудования от перепадов и скачков. Этот пневмоклапан редукционный ПКРТ находит применение в системах управления дизельными двигателями, промышленной автоматике, станкостроении и других областях, где требуется высокая надежность регулирования.
Габариты, вес и кодировка
Конструкция устройства отличается компактностью. Масса пневмоклапана редукционного ПКРТ не превышает 1,3 кг. Геометрические размеры варьируются в зависимости от конкретной модификации: длина находится в диапазоне от 85 до 105 миллиметров, а диаметр корпуса составляет от 32 до 40 мм. Для таможенного оформления используется Код ТН ВЭД 8481.80.000.0, соответствующий прочей трубопроводной арматуре.
| Параметр | Значение / Диапазон |
|---|
| Масса, кг | до 1,3 |
| Длина корпуса, мм | 85 – 105 |
| Диаметр корпуса, мм | 32 – 40 |
| Присоединительная резьба | Трубная цилиндрическая по ГОСТ 6111-52 |
Инженер спрашивает у пневмоклапана редукционного ПКРТ: «Как ты справляешься со стрессом?» А тот отвечает: «Просто сбрасываю лишнее давление. И советую то же самое!»
Основные технические характеристики
| Наименование параметра | Единица измерения | Значение |
|---|
| Условный проход (Ду) | мм | 4 |
| Максимальное рабочее давление (номинальное) | МПа | 1,0 |
| Регулируемый диапазон выходного давления | МПа | от 0,1 до 0,8 |
| Пропускная способность при давлении 0,4 МПа | м³/мин | не менее 0,2 |
| Максимально допустимая утечка воздуха | см³/мин | 50 |
| Средняя наработка на отказ | циклов | 60 000 |
| Полный назначенный ресурс работы | часов | 10 000 |
Преимущества и особенности эксплуатации
Использование пневмоклапана редукционного ПКРТ в технологических линиях и на оборудовании приносит ряд существенных выгод для потребителя.
Повышение стабильности системы: Устройство минимизирует колебания выходного давления, что напрямую влияет на точность работы управляемых механизмов и качество продукции.
Увеличение ресурса оборудования: Защита пневмоприводов и исполнительных устройств от нерасчетных перегрузок продлевает срок их службы и снижает частоту ремонтов.
Универсальность и удобство монтажа: Стандартизированные присоединительные размеры и компактная конструкция позволяют легко интегрировать этот пневмоклапан редукционный ПКРТ в существующие пневмомагистрали.
Надежность в сложных условиях: Конструктивные решения и материалы обеспечивают работоспособность при значительных вибрациях и в широком температурном диапазоне.
Принцип действия в системе
Функционирование пневмоклапана редукционного ПКРТ основано на принципе автоматической компенсации. Сжатый воздух под более высоким входным давлением поступает в корпус устройства. Внутри регулирующий элемент, связанный с камерой контроля выходного давления и настраиваемой пружиной, изменяет проходное сечение. При росте давления на выходе выше заданного значения клапан уменьшает поток, а при падении — увеличивает его. Важной конструктивной особенностью является наличие механизма аварийного сброса избыточного давления в атмосферу, что предотвращает поломки. Таким образом, данное изделие обеспечивает стабильность параметров вне зависимости от изменений расхода или входного давления.
Температурный режим и ресурс работы
Эксплуатация пневмоклапана редукционного ПКРТ допустима в интервале температур окружающей среды от -40 °C до +50 °C, что определяется климатическим исполнением (УХЛ или Т). Изделие рассчитано на длительную непрерывную работу и циклические нагрузки. Заявленный производителем полный ресурс составляет 10 000 часов. На фактический срок службы напрямую влияют качество и чистота подаваемой воздушной среды, наличие и эффективность фильтрации масла и влаги, а также соблюдение регламента технического обслуживания.
Области и примеры применения
Данный пневмоклапан редукционный ПКРТ широко используется в различных отраслях промышленности и сервиса. Наиболее характерные сферы включают системы управления топливоподачей дизельных силовых установок на железнодорожной и другой путевой технике. Устройство также востребовано в составе прессового оборудования, промышленных роботов, компрессорных станций, линий пищевого производства и сервисного оборудования для авторемонта. Его применение гарантирует точность и надежность работы пневмоавтоматики.
Типичные ошибки при подборе модели
Некорректный выбор устройства может привести к его недостаточной эффективности или преждевременному выходу из строя. Следует избегать следующих ошибок:
Подбор исключительно по типу резьбы без учета требуемого диапазона регулирования давления и номинального расхода.
Игнорирование климатических условий эксплуатации, особенно при работе на открытых площадках с низкими температурами.
Неучет совместимости материалов уплотнений с типом рабочей среды, если используется не воздух, а иной газ.
Условное обозначение (маркировка)
Аббревиатура ПКРТ расшифровывается как Пневмоклапан (П) Клапан (К) Редукционный (Р) Трубный (Т). Полное условное обозначение модели включает индекс климатического исполнения и категории размещения. Например, шифр ПКРТ-11 обозначает: исполнение УХЛ1 (для умеренного климата и хранения на открытом воздухе). Цифра «1» после дефиса указывает на категорию размещения. Эта система кодировки позволяет точно идентифицировать требуемую модификацию под условия конкретного проекта.
Габаритные и присоединительные размеры

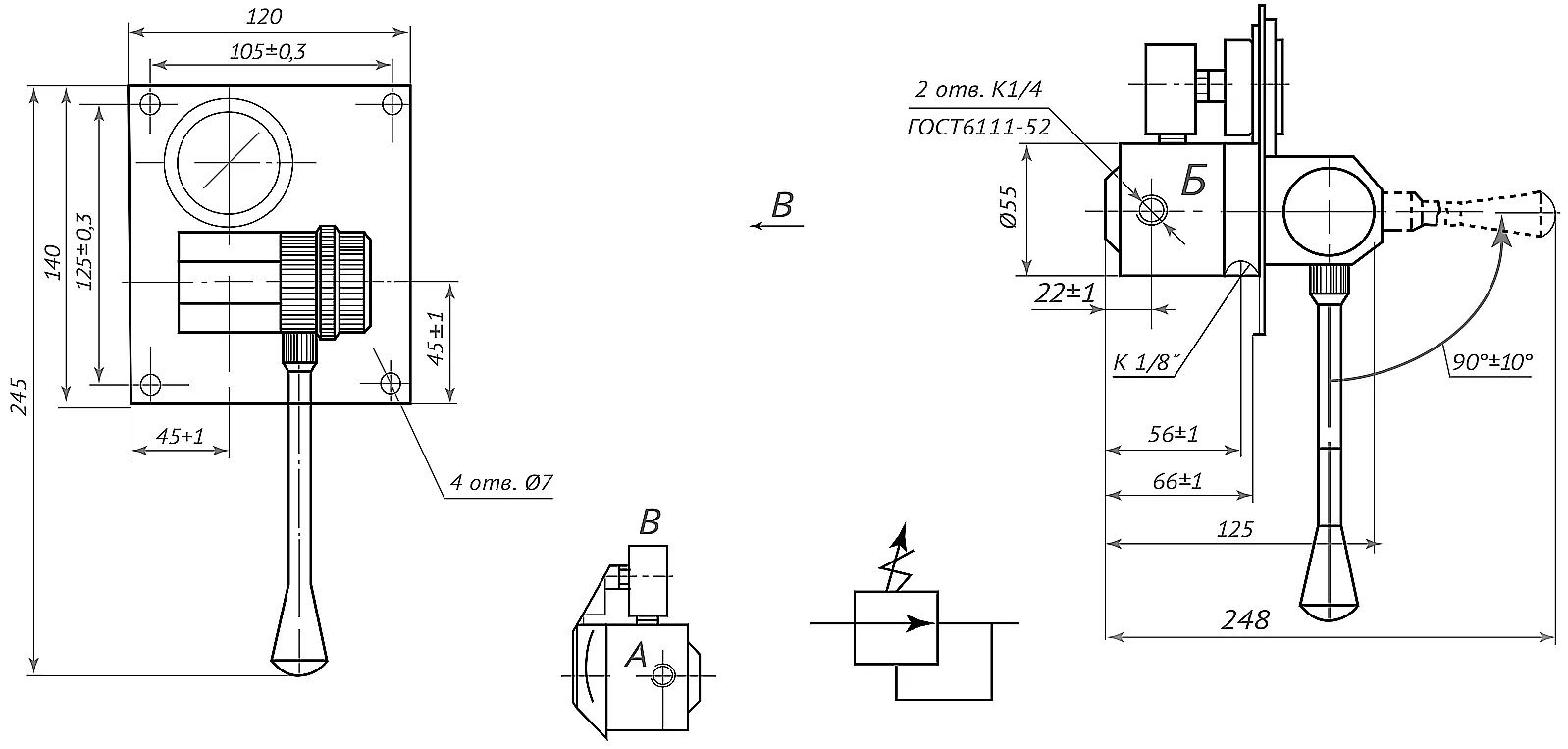

Рисунок 1: Чертеж пневмоклапана ПКРТ. На изображении представлены основные монтажные размеры, позволяющие проверить совместимость устройства с посадочными местами в существующей пневмосистеме.
Варианты оформления заказа
Для заказа необходимо указать полное условное обозначение модели, соответствующее условиям эксплуатации. Примеры типовых заказов:
Базовая модель для умеренного климата: Пневмоклапан редукционный ПКРТ-11.
Модификация для тропического климата: Пневмоклаван редукционный ПКРТ-23.
Изделие для работы с особыми средами: Пневмоклапан редукционный ПКРТ-11-Ф (с уплотнениями из фторопласта).
Минимальная партия для заказа — одна единица. При оптовых поставках предоставляются специальные условия. Вся продукция поставляется с полным комплектом технической документации.
Часто задаваемые вопросы
Вопрос: Как правильно выбрать модификацию пневмоклапана редукционного ПКРТ по давлению и расходу?
Ответ: Необходимо, чтобы максимальное входное давление в системе не превышало номинальное значение 1,0 МПа, а требуемый расход воздуха находился в пределах производительности, которая составляет не менее 0,2 м³/мин при давлении 0,4 МПа. Диапазон настройки выходного давления должен покрывать ваши технологические потребности (от 0,1 до 0,8 МПа).
Вопрос: Какие сроки поставки пневмоклапана ПКРТ по России и есть ли он на складе?
Ответ: Стандартные сроки отгрузки составляют от 2 до 5 рабочих дней по территории РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск и другие регионы. Наличие конкретных моделей на складе уточняется при оформлении заказа. Доставка в страны СНГ производится по индивидуальному согласованию.
Вопрос: Как условия эксплуатации (мороз, пыль, качество воздуха) влияют на работу и ресурс клапана?
Ответ: Рабочий температурный диапазон пневмоклапана редукционного ПКРТ позволяет эксплуатировать его при морозах до -40°C. Однако для долговечности критически важно качество рабочей среды: воздух должен быть очищен от влаги, масел и абразивных частиц. Установка фильтров тонкой очистки перед клапаном значительно увеличивает его ресурс, предотвращая износ точных элементов.
Вопрос: Можно ли подобрать пневмоклапан редукционный ПКРТ в качестве аналога к уже установленному на оборудовании клапану другого производителя?
Ответ: Да, специалисты компании ГИДРАВЛИКА осуществляют технический подбор аналогов. Для этого необходимо предоставить параметры существующей системы: присоединительные размеры, диапазоны давлений (входное и требуемое выходное), расход воздуха и тип рабочей среды. Пневмоклапан редукционный ПКРТ обладает высокой степенью унификации и в большинстве случаев успешно заменяет устаревшие или снятые с производства модели.
Поставки и гарантии от производителя
Пневмоклапан редукционный ПКРТ производится под брендом ГИДРАВЛИК и поставляется компанией ГИДРАВЛИКА. Мы гарантируем поставку оригинальной продукции напрямую с завода, полный комплект документации и техническую поддержку на всех этапах — от подбора до ввода в эксплуатацию. Осуществляем оперативную доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения консультации или оформления заказа воспользуйтесь формой связи на сайте https://777-gidra.ru или свяжитесь с нашими специалистами.
