Описание и функциональное назначение
Гидроклапан БГ66-34М — это предохранительное и переливное устройство прямого действия, предназначенное для установки в гидравлических системах промышленного назначения. Основная задача гидроклапана БГ66-34М заключается в автоматическом поддержании заданного уровня давления рабочей жидкости и предотвращении кризисных перегрузок в контуре. Устройство надежно функционирует в составе насосных станций, гидроприводов станков, мобильной и строительной техники, обеспечивая стабильность работы всего оборудования.
Вес, габаритные размеры и таможенный код
Масса стандартного изделия — 4,9 кг. Гидроклапан БГ66-34М имеет компактные размеры, что облегчает монтаж в стесненных условиях: общая высота составляет 253 мм, ширина — 94 мм, длина корпуса — 65 мм. Для целей таможенного оформления и поиска аналогов применяется Код ТН ВЭД 8481.20.000, соответствующий клапанам для трубопроводов и котлов. Устройство полностью соответствует требованиям технического регламента ТР ТС 010/2011.
| Параметр | Значение |
|---|
| Высота, Н max (мм) | 253 |
| Ширина (мм) | 94 |
| Длина, L (мм) | 65 |
| Масса (кг) | 4.9 |
Инженер-гидравлик хвастается коллеге: — Моя система работает как часы! Коллега скептически: — Это потому что у тебя стоит гидроклапан БГ66-34М, а не потому что ты такой гений.
Детальные технические характеристики модели
Конструктивные особенности и параметры позволяют эффективно интегрировать гидроклапан БГ66-34М в большинство типовых гидросистем российского производства. Корпус выполнен из чугуна марки СЧ20, обеспечивающего высокую стойкость к вибрациям и механическим нагрузкам.
| Наименование параметра | Величина |
|---|
| Условный проход, Ду (мм) | 20 |
| Номинальное рабочее давление (МПа) | 6.3 |
| Максимальная пропускная способность (л/мин) | 125 |
| Тип и стандарт резьбового присоединения | Коническая резьба по ГОСТ 6111 |
| Материал изготовления основных деталей | Чугун СЧ20, сталь, спецрезина |
| Диапазон рабочих температур среды (°C) | От -25 до +80 |
Преимущества и особенности эксплуатации
Внедрение данного гидрокомпонента в систему дает пользователю несколько ключевых эксплуатационных преимуществ:
1. Повышенная надежность и ресурс. Конструкция, включая пружинный механизм и уплотнения, рассчитана на длительный срок службы — до 10 000 рабочих циклов без потери герметичности, что минимизирует незапланированные простои.
2. Стабильность давления в системе. Точная регулировка и быстрый отклик гидроклапана БГ66-34М гарантируют поддержание установленного давления в заданных пределах, защищая насосы, цилиндры и другие чувствительные элементы от скачков и гидроударов.
3. Простота монтажа и обслуживания. Унифицированные резьбовые подключения по ГОСТ и продуманная конструкция позволяют быстро произвести замену или техническое обслуживание устройства, в том числе в полевых условиях.
4. Широкая совместимость. Агрегат рассчитан на работу с минеральными маслами общего назначения, применяемыми в промышленной гидравлике, и совместим с типовыми гидросхемами отечественного и импортного оборудования.
Принцип работы в составе гидравлической системы
Функционирование гидроклапана БГ66-34М основано на принципе уравновешивания сил. Рабочая жидкость под давлением поступает в полость клапана. Когда создаваемое ею усилие на торец золотника превышает противодействующее усилие предварительно настроенной пружины, золотник смещается, открывая проход для сброса избыточного потока в бак или другую линию. Как только давление падает ниже настроенного порога, пружина возвращает золотник на седло, прекращая перелив. Интегрированный обратный клапан, являющийся частью конструкции, обеспечивает свободный пропуск потока в одном направлении и его блокировку в обратном.
Температурный режим работы и ресурс
Устройство рассчитано на эксплуатацию в широком температурном диапазоне от -25°C до +80°C, что покрывает требования большинства регионов России. Оно способно работать как в режиме непрерывного действия, так и в условиях частых пусков и остановок. Заявленный изготовителем срок службы составляет не менее 8 лет, однако реальный ресурс напрямую зависит от условий эксплуатации. Ключевыми факторами, влияющими на долговечность, являются: чистота рабочей жидкости (обязательна установка фильтров тонкой очистки до 25 мкм), отсутствие кавитации, и периодичность сервисного обслуживания, включающего проверку настроечного давления и состояние уплотнений.
Основные сферы применения и типы оборудования
Гидроклапан БГ66-34М нашел применение в различных отраслях промышленности, где используется гидравлический привод:
— Станочное оборудование: гибочные и штамповочные прессы, координатно-пробивные прессы, гидравлические ножницы.
— Подъемно-транспортная техника: автокраны, гидравлические подъемники, краны-манипуляторы, портовые погрузчики.
— Дорожно-строительная и специальная техника: экскаваторы, бульдозеры, автогрейдеры, асфальтоукладчики.
— Оборудование для сельского хозяйства: кормоуборочные комбайны, гидравлические системы навесок тракторов.
— Промышленные гидравлические станции (гидростанции), используемые в качестве энергетического узла для различных технологических линий.

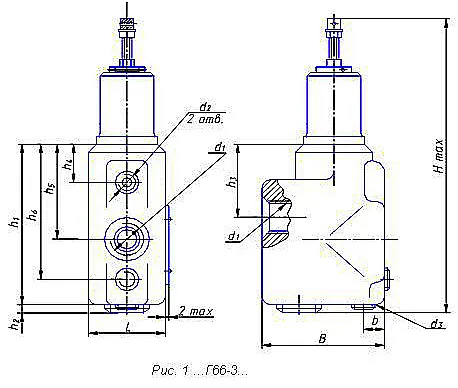

Чертеж габаритных и присоединительных размеров гидроклапана БГ66-34М. Основные точки подключения: d₁ (вход/выход) — резьба К3/4; d₂ (управление/дренаж) — К1/8; d₃ (вспомогательный порт) — К1/4. Данные размеры являются ключевыми для проверки совместимости с существующим трубопроводом или плитой управления.
Состав ремкомплекта и типовые элементы для замены
Наиболее подвержены износу в процессе эксплуатации подвижные детали и уплотнения. Для оперативного восстановления работоспособности рекомендуется иметь в запасе ремкомплект. Чаще всего требуют замены:
— Уплотнительные манжеты и кольца (из специальной маслостойкой резины). Износ происходит из-за естественного старения резины, абразивных частиц в масле и цикличных температурных нагрузок.
— Настроечная пружина. Усталость металла при длительной циклической нагрузке может привести к изменению её жесткости и, как следствие, к сбою в регулировке давления.
— Золотник и седло. При работе с нефильтрованной жидкостью или в условиях кавитации возможны задиры и эрозия на этих прецизионных поверхностях, ведущие к потере герметичности.
Расшифровка заводского обозначения
Индекс БГ66-34М структурирован по следующему принципу:
Б — обозначение типа: гидроклапан давления.
Г — принадлежность к гидравлическим устройствам.
66 — номер серии или конструктивного исполнения.
34 — цифровой код, указывающий на условный проход 20 мм.
М — модификация изделия (в данном случае — стандартное резьбовое исполнение). Это обозначение является ключевым при заказе запчастей и поиске технической документации.
Характерные ошибки при подборе клапана
Некорректный выбор данного гидрокомпонента может привести к неэффективной работе системы или аварии. Распространенные ошибки:
1. Подбор только по типу резьбы, без учета требуемого расхода (л/мин) и максимального рабочего давления в системе.
2. Пренебрежение температурным диапазоном. Установка клапана, не рассчитанного на зимнюю эксплуатацию, приведет к его отказу.
3. Несоответствие типа рабочей среды. Использование гидроклапана БГ66-34М с жидкостями, для которых он не предназначен (например, с водомасляными эмульсиями высокой агрессивности без проверки совместимости материалов).
4. Игнорирование необходимости фильтрации. Установка без фильтра тонкой очистки со стороны входа резко сокращает ресурс работы устройства.
Примеры оформления заказов
Для ускорения процесса согласования можно ориентироваться на следующие типовые запросы:
— Базовая поставка: Гидроклапан БГ66-34М, 5 штук, для модернизации прессового оборудования на предприятии в Екатеринбурге.
— Комплексный заказ с сервисом: 3 шт. БГ66-34М + ремкомплект (манжеты, пружина), срочная доставка в Ростов-на-Дону для восстановления работоспособности автокрана.
— Консультативный запрос: Подбор аналога гидроклапана БГ66-34М для гидросистемы станка с параметрами давления 10 МПа и расходом 80 л/мин.
Поставка, гарантия и техническая поддержка
Официальный поставщик оборудования бренда ГИДРАВЛИК — компания ГИДРАВЛИКА. Мы обеспечиваем прямые поставки с завода-изготовителя, что гарантирует оригинальное качество и оптимальную цену гидроклапана БГ66-34М. Все изделия поставляются с полным комплектом документации и сертификатами соответствия. Организуем оперативную доставку в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь и Казахстан. Наши инженеры-гидравлики готовы провести бесплатную техническую консультацию, помочь с подбором аналога для вашей конкретной системы на базе параметров давления, расхода и типа подключения. Для получения коммерческого предложения или консультации, пожалуйста, оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
