Гидроклапан разгрузочный автоматический КХД 8-320 – это высоконадежный компонент для гидравлических систем, предназначенный для автоматического разгрузки насоса при достижении заданного давления в напорной магистрали или гидроаккумуляторе. Устройство обеспечивает энергосберегающий режим работы гидропривода и защищает насосный агрегат от перегрузок. Активно применяется в составе гидростанций для промышленного оборудования, строительной и спецтехники.
Описание и назначение изделия
Автоматический разгрузочный гидроклапан КХД 8-320 предназначен для установки в гидросистемы с переменной или периодической нагрузкой. Основная функция узла – автоматическое переключение потока рабочей жидкости со слива на напорную линию при падении давления и обратно при его достижении установленного предела. Это позволяет основному насосу гидростанции работать в экономичном режиме холостого хода, значительно снижая общее энергопотребление системы и продлевая ресурс насосного оборудования. Гидроклапан КХД 8-320 является ключевым элементом в схемах «насос – гидроаккумулятор», обеспечивая быстрый отбор энергии из аккумулятора и стабильную подпитку системы.
Вес, габаритные размеры и Код ТН ВЭД
Общая масса изделия составляет 10 килограмм. Конструкция отличается компактностью, что облегчает интеграцию в существующие гидравлические схемы. Изделие соответствует международной товарной номенклатуре.
| Параметр | Значение |
|---|
| Масса, кг | 10 |
| Габаритные размеры (Д×Ш×В), мм | 254 × 82 × 150 |
| Код ТН ВЭД | 8481200000 |
Габаритные размеры гидроклапана КХД 8-320 унифицированы для удобства монтажа на типовые монтажные плиты.
Технический юмор для профессионалов
– Почему ГИДРАВЛИК всегда советует ставить гидроклапан КХД 8-320?
– Потому что он разгружает не только систему, но и голову механика от проблем с насосом!
Основные технические характеристики
Ключевые параметры клапана определяют его область применения, производительность и надежность. При выборе гидроклапана КХД 8-320 необходимо сверять их с требованиями вашей гидросистемы.
| Характеристика | Параметр |
|---|
| Условный проход (Ду), мм | 8 |
| Номинальное рабочее давление (Pном), МПа | 32 (320 кгс/см²) |
| Максимальная пропускная способность (расход), л/мин | 12,5 |
| Тип рабочей среды | Минеральные гидравлические масла (ИГП, ВМГЗ и аналоги) |
| Диапазон рабочих температур среды, °C | От -40 до +80 |
| Присоединительная резьба (по умолчанию) | Резьбовые патрубки под трубную резьбу |
| Масса, кг | 10 |
Преимущества и особенности эксплуатации
Выбор гидроклапана КХД 8-320 от бренда ГИДРАВЛИК обеспечивает ряд эксплуатационных преимуществ для предприятия:
1. Повышение энергоэффективности. Автоматическая разгрузка насоса на холостой ход при достижении рабочего давления позволяет сократить потребление электроэнергии до 30-35%, что особенно важно для оборудования с циклическим режимом работы.
2. Увеличение ресурса насосного оборудования. Снижение времени работы насоса под нагрузкой напрямую влияет на срок его службы, уменьшая износ и сокращая затраты на сервисное обслуживание и ремонт.
3. Стабильность работы гидросистемы. Клапан обеспечивает плавное переключение режимов, минимизируя риск возникновения гидравлических ударов и скачков давления, что положительно сказывается на работе всех компонентов контура.
4. Универсальность и надежность конструкции. Гидроклапан КХД 8-320 спроектирован для работы в широком диапазоне температур и с распространенными типами гидравлических масел. Прочная конструкция корпуса и качественные материалы уплотнений гарантируют долговечность даже в условиях интенсивной эксплуатации.
5. Снижение затрат на техническое обслуживание. Простота конструкции и доступность ремкомплектов упрощают обслуживание. При соблюдении требований к чистоте рабочей жидкости интервалы между обслуживанием увеличиваются.
Принцип работы в составе гидросистемы
Принцип действия автоматического разгрузочного клапана основан на балансе сил давления рабочей жидкости и усилия настройки. В исходном состоянии (давление в системе ниже уставки) рабочая жидкость от насоса свободно проходит через обратный клапан в составе узла и поступает в напорную магистраль или гидроаккумулятор.
Когда давление в управляющей полости клапана, связанной с напорной линией, достигает значения, заданного регулировочной пружиной, пилотный золотник срабатывает. Это открывает основной разгрузочный золотник, перенаправляя весь поток от насоса на слив (в бак). Давление на выходе насоса падает практически до нуля, и он переходит в режим холостого хода с минимальной нагрузкой.
При расходе жидкости из системы (например, при срабатывании гидроцилиндра) давление в управляющей магистрали падает. Как только оно становится ниже усилия пружины пилотного золотника, основной золотник закрывается, и поток от насоса снова поступает в рабочую линию, восстанавливая давление. Таким образом, гидроклапан КХД 8-320 автоматически поддерживает давление в системе в заданном диапазоне, экономя ресурсы.
Температурный режим работы и срок службы
Гидроклапан КХД 8-320 рассчитан на эксплуатацию в широком температурном диапазоне: от -40°C до +80°C. Для обеспечения заявленного ресурса рекомендуется соблюдать оптимальный температурный режим масла (от +20°C до +60°C). Устройство может работать как в циклическом, так и в продолжительном режиме.
Срок службы гидроклапана КХД 8-320 составляет не менее 8 лет или 20 000 моточасов. Основными факторами, влияющими на ресурс, являются:
– Качество и чистота рабочей жидкости. Требуется применение масел с рекомендуемой вязкостью (ISO VG 22-68) и фильтрация до уровня чистоты не грубее класса 20 мкм по NAS 1638. Загрязнения ускоряют износ прецизионных пар золотников.
– Соблюдение давления. Работа на давлениях, близких к максимальному (32 МПа), допустима, но для увеличения ресурса оптимальная рабочая точка должна быть на 10-15% ниже номинала.
– Своевременное сервисное обслуживание. Периодическая проверка и замена уплотнительных элементов ремкомплекта предотвратят утечки и потерю работоспособности.
Область применения и типовое оборудование
Автоматический гидроклапан разгрузки КХД 8-320 применяется в различных отраслях, где требуется эффективное управление мощностью гидропривода:
Промышленное оборудование: гидравлические прессы (листоштамповочные, объемной штамповки, брикетировочные), литьевые машины, ковочные молоты, испытательные стенды, металлообрабатывающие станки с гидроприводом подач.
Мобильная и строительная техника: экскаваторы-погрузчики, автокраны и краны-манипуляторы, гидравлические подъемники, самосвалы со штуцерными системами, дорожно-строительные машины.
Специальные установки и гидростанции: насосные станции водоснабжения высокого давления, аварийные гидравлические системы, оборудование для лесозаготовки, буровые установки.
Установка гидроклапана КХД 8-320 особенно эффективна в системах с гидроаккумуляторами, где он обеспечивает быструю подзарядку аккумулятора и последующую разгрузку насоса.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности клапана рекомендуется иметь ремкомплект. Чаще всего изнашиваются уплотнительные элементы, подверженные постоянному воздействию давления и температуры.
| Наименование позиции в ремкомплекте | Причина износа / условия замены |
|---|
| Комплект манжет и уплотнительных колец (на золотнике, регулировочном винте) | Потеря эластичности, выдавливание под давлением, механический износ. Замена при появлении утечек масла. |
| Рабочая пружина основного золотника | Усталость металла при длительной циклической нагрузке. Проявляется изменением давления срабатывания. |
| Пилотный золотник (прецизионная пара) | Абразивный износ из-за загрязнений в масле. Приводит к «залипанию» и нестабильной работе клапана. |
| Уплотнительные прокладки фланцев | «Прикипание», механическое повреждение при разборке/сборке. |
Подбор и замена ремкомплекта для гидроклапана КХД 8-320 должны проводиться с использованием оригинальных запасных частей или проверенных аналогов, обеспечивающих соответствие геометрии и материала.
Типичные ошибки при выборе и подборе аналога
Чтобы избежать проблем с работой гидросистемы, обратите внимание на следующие распространенные ошибки при подборе разгрузочного клапана:
1. Подбор только по присоединительным размерам. Совпадение резьбы или фланца не гарантирует корректную работу. Необходимо обязательно учитывать номинальный расход (пропускную способность) и рабочее давление клапана.
2. Игнорирование типа рабочей среды. Применение клапана, рассчитанного на минеральное масло, в системах с эфирами, полигликолями или другими жидкостями без проверки совместимости материалов уплотнений приводит к их быстрому разрушению.
3. Неучет температурного диапазона окружающей среды и масла. Установка клапана, не предназначенного для низких температур, в неотапливаемом помещении или на уличной технике может привести к его полному отказу в зимний период.
4. Неправильная установка давления срабатывания. Регулировка клапана на давление, превышающее возможности насоса или других компонентов системы, делает его работу неэффективной или опасной.
5. Пренебрежение требованием к фильтрации. Установка высокоточного гидроклапана КХД 8-320 в систему без должной фильтрации масла значительно сокращает его ресурс и может стать причиной аварийной остановки.
Условное обозначение гидроклапана с расшифровкой
Маркировка изделия несет в себе информацию о его основных параметрах. Расшифровка обозначения КХД 8-320:
КХД – общее обозначение серии «Клапан разгрузочный автоматический».
8 – условный проход (Ду) в миллиметрах, определяющий присоединительные размеры и номинальный расход.
320 – значение номинального давления (32,0 МПа), умноженное на 10 для удобства записи.
Полное заводское обозначение для заказа: Гидроклапан КХД-8/320 УХЛ4, где УХЛ4 указывает на климатическое исполнение (для умеренного и холодного климата, в закрытых помещениях).

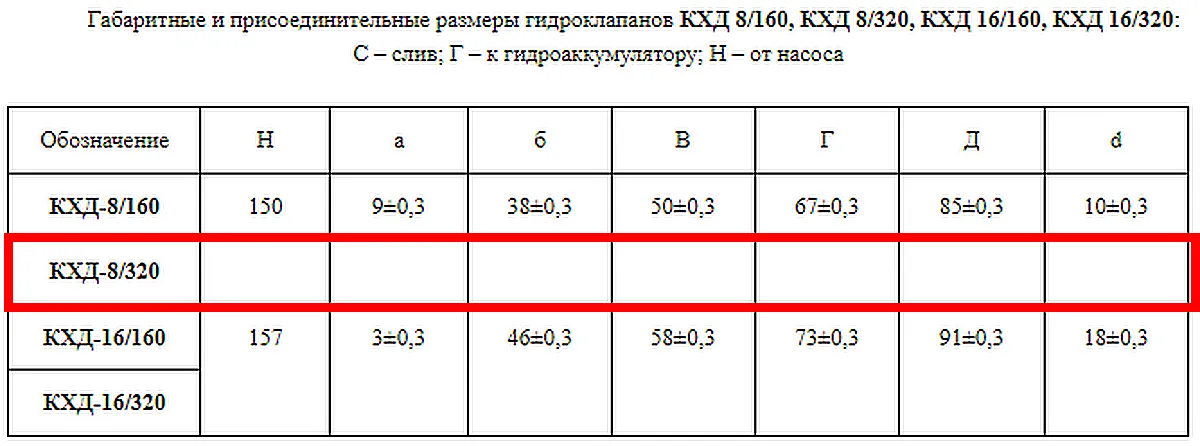

Габаритные и присоединительные размеры для монтажа
Для корректной установки и проверки совместимости с вашим оборудованием необходимо сверить монтажные размеры клапана.

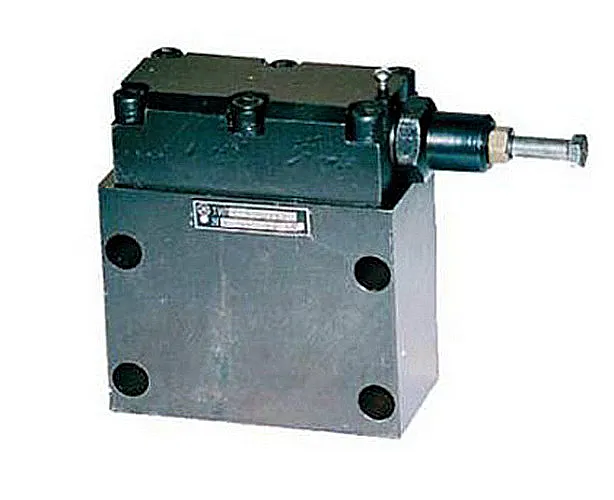

Гидроклапан КХД 8-320: общий вид и габариты. Устройство предназначено для фланцевого или резьбового монтажа на монтажную плиту гидростанции.

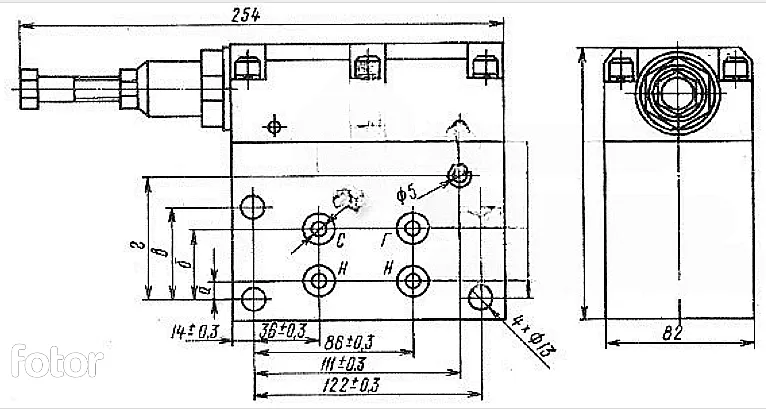

Схема присоединительных размеров клапана КХД-8/320, включая межосевые расстояния крепежных отверстий и диаметры под уплотнения.
Схематическое изображение подключения гидроклапана КХД 8-320 в гидравлический контур. Линия Р – напор от насоса, линия Т – слив в бак, линия У – управляющий сигнал от аккумулятора.
Примеры оформления заказа с разными параметрами
Чтобы заказать нужную модификацию, укажите полное обозначение и требуемые условия поставки:
Пример 1: Базовая поставка для промышленного предприятия.
Заказ: Гидроклапан разгрузочный автоматический КХД-8/320 УХЛ4 в стандартном исполнении с паспортом и инструкцией по монтажу. Количество: 3 шт. Доставка на завод в г. Казань.
Пример 2: Заказ с дополнительным сертификатом.
Гидроклапан КХД 8-320 с сертификатом соответствия требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Необходим для предприятия, проходящего проверку контролирующих органов.
Пример 3: Комплексная поставка с ремкомплектом.
Заказ клапана КХД-8/320 для сервисного центра спецтехники в г. Ростов-на-Дону с одновременным приобретением двух ремкомплектов для проведения планового технического обслуживания своей клиентской базы.
Прямые поставки гидроклапанов серии КХД осуществляются под брендом ГИДРАВЛИК через официального поставщика – компанию «ГИДРАВЛИКА». Мы гарантируем подлинность продукции, стабильность технических характеристик и предоставляем полную техническую документацию.
