Описание и назначение модульного редукционного клапана
Гидроклапан МКРВ 10/3М2Р3 является высоконадёжным редукционным клапаном, разработанным для прецизионного поддержания заданного давления в гидравлических системах. Основная функция устройства заключается в точном снижении входного давления до установленного пользователем уровня на выходе, независимо от колебаний входных параметров и расхода. Благодаря модульному исполнению, данный клапан напрямую интегрируется в плиты гидроблоков (гидростанции, насосные группы) по стандарту ISO 4401, что исключает необходимость в промежуточной обвязке трубопроводами и существенно упрощает монтаж и последующее сервисное обслуживание гидросистемы.
Использование качественного гидроклапана МКРВ 10/3М2Р3 позволяет эффективно защитить чувствительные исполнительные механизмы станков и прессов от гидроударов, повысить плавность хода рабочих органов и обеспечить стабильность технологического процесса. Его применение критически важно в контурах, где требуется точно дозированное усилие.
Основные технические данные и размеры
Гидроклапан МКРВ 10/3М2Р3 имеет компактные габариты, оптимизированные для монтажа в гидрораспределительные блоки. Вес изделия составляет 3,3 кг. Присоединение к гидроблоку осуществляется по стандартному интерфейсу ISO 4401 (ANS/NFPA D03) для условного прохода 10 мм. Код ТН ВЭД, под которым осуществляется таможенное оформление оборудования, — 8481.20.000.0.
| Параметр |
Значение |
| Масса, кг |
3,3 |
| Условный диаметр присоединения (Ду), мм |
10 |
| Длина, мм |
120 |
| Ширина, мм |
80 |
| Высота, мм |
100 |
Инженер спрашивает коллегу: «Почему наш новый проект — это сплошной гидроклапан МКРВ 10/3М2Р3?» — «Потому что вся система просто не работает без стабильного давления!».
Технические характеристики клапана
Ключевые эксплуатационные параметры определяют область применения и надёжность гидроклапана МКРВ 10/3М2Р3 в различных производственных условиях.
| Параметр | Значение |
|---|
| Рабочее давление на выходе, макс. | 34,0 МПа (340 бар) |
| Диапазон регулирования давления | От 1,5 до 31,0 МПа (15–310 бар) |
| Номинальная производительность (расход) | 63 л/мин |
| Расход через вспомогательный клапан управления | 1,5 л/мин |
| Точность стабилизации (отклонение) | Не более ±0,5 МПа (±5 бар) |
| Рекомендованная вязкость рабочей среды | 22–200 сСт |
| Требуемый класс чистоты масла (фильтрация) | Не ниже 40 мкм (NAS 9) |
Преимущества и особенности эксплуатации
Выбор гидроклапана МКРВ 10/3М2Р3 для оснащения гидросистемы даёт операторам и сервисным службам ряд значимых преимуществ.
Повышенная стабильность работы: Высокая точность поддержания заданного давления (±0,5 МПа) даже при значительных колебаниях нагрузки и расхода в основной линии. Это напрямую влияет на качество продукции и ресурс оборудования.
Увеличение общего ресурса гидросистемы: Эффективная защита от скачков давления предотвращает преждевременный износ дорогостоящих компонентов: гидроцилиндров, распределителей, насосов.
Упрощение монтажа и обслуживания: Модульная конструкция позволяет быстро установить клапан в гнездо готового гидроблока без сложной трубной обвязки. Сервисное обслуживание или замена проводятся с минимальным временем простоя.
Широкая совместимость и унификация: Стандартизированные присоединительные размеры (ISO 4401) и рабочие параметры делают гидроклапан МКРВ 10/3М2Р3 совместимым с большинством типовых модульных гидрораспределителей, что облегчает подбор аналога и ремонт.
Принцип работы и конструктивные особенности
Функционирование редукционного гидроклапана МКРВ 10/3М2Р3 основано на принципе баланса сил, действующих на его главный запорно-регулирующий элемент — золотник. Давление в управляющей камере, сообщающейся с выходной линией, создаёт усилие на торец золотника, которое уравновешивается силой предварительно настроенной пружины.
При росте давления на выходе выше заданного значения усилие преодолевает сопротивление пружины, золотник смещается и открывает канал для слива избыточной части рабочей жидкости обратно в бак, что приводит к снижению давления. Вспомогательный пилотный клапан с демпферными отверстиями обеспечивает плавность и безударность этого процесса. При падении давления золотник под действием пружины закрывает сливной канал. Такой механизм гарантирует, что гидроклапан МКРВ 10/3М2Р3 поддерживает постоянное давление в линии потребителя, даже если на входе оно существенно выше или нестабильно.
Температурный режим, ресурс и условия для длительной службы
Для обеспечения заявленного срока службы гидроклапан МКРВ 10/3М2Р3 должен эксплуатироваться в рекомендованных условиях. Допустимый температурный диапазон рабочей жидкости составляет от +10°С до +70°С. Для достижения максимального ресурса и стабильности параметров рекомендуется работа в интервале +25°С…+55°С.
Срок службы устройства при непрерывном режиме работы в номинальных условиях превышает 8 лет (наработка до 20 000 часов и более). Ключевыми факторами, влияющими на ресурс, являются: качество и чистота гидравлического масла (обязательна фильтрация тонкостью 40 мкм), соблюдение допустимого диапазона давлений, отсутствие механических примесей в рабочей среде. Гарантийный срок составляет 2 года или 10 000 моточасов.
Области применения и типовое оборудование
Модульный гидроклапан МКРВ 10/3М2Р3 применяется в составе гидросистем самого широкого спектра промышленного и мобильного оборудования.
Основные направления применения:
• Промышленные прессы (гидравлические, прессы для МДФ, ДСП, металлообработки).
• Линии литья под давлением (ТПА, термопластавтоматы).
• Металлорежущие станки с ЧПУ (токарные, фрезерные, обрабатывающие центры).
• Прокатное и кузнечно-прессовое оборудование.
• Гидросистемы мобильной спецтехники: экскаваторы, автокраны, манипуляторы, где требуется стабильное питание отдельных контуров.
• Автоматизированные подъемно-транспортные системы и промышленные роботы.
Везде, где требуется точное поддержание усилия или плавность хода, установка данного гидроклапана будет технически обоснованным решением.
Состав ремкомплекта и часто заменяемые элементы
Наибольшему износу в процессе эксплуатации подвержены эластомерные уплотнения. Ремонтопригодность гидроклапана МКРВ 10/3М2Р3 обеспечивается наличием стандартных ремкомплектов.
| Наименование элемента | Обозначение по ГОСТ / Тип | Количество в ремкомплекте | Типичные признаки износа |
|---|
| Уплотнительное кольцо (малое) | ГОСТ 9833-73, 006-009-19-2-2 | 2 шт | Течь по штоку вспомогательного клапана |
| Уплотнительное кольцо (основное порта) | ГОСТ 9833-73, 013-016-19-2-2 | 5 шт | Наружная протечка в месте присоединения к блоку |
| Набор уплотнений золотника* | Специальное исполнение | 1 комплект | Падение точности регулирования, увеличенный расход через слив |
*Точный состав уплотнений золотника уточняйте по серийному номеру изделия.
Типичные ошибки при подборе клапана
Во избежание проблем при интеграции и эксплуатации следует внимательно отнестись к следующим аспектам выбора:
• Выбор только по присоединительным размерам: подбор модульного гидроклапана МКРВ 10/3М2Р3 должен основываться в первую очередь на требуемом расходе (до 63 л/мин) и диапазоне рабочих давлений (1,5–31 МПа), а уже затем на совместимости интерфейса.
• Игнорирование характеристик рабочей среды: проверка совместимости уплотнительных материалов клапана с типом используемого масла или иной гидрожидкости (минеральное, синтетическое, биоразлагаемое).
• Пренебрежение требованиями к фильтрации: установка данного прецизионного устройства в систему без фильтра тонкой очистки (40 мкм) приведёт к быстрому засорению дросселирующих кромок и выходу из строя.
• Неучёт минимального перепада давления: для корректной работы клапан требует, чтобы давление на входе превышало давление на выходе минимум на 1,5 МПа.
Расшифровка условного обозначения модели
Маркировка МКРВ 10/3М2Р3 несёт полную информацию о клапане:
• М — модульное исполнение по ISO 4401.
• К — клапан.
• Р — редукционный (редуцирующий давление).
• В — встраиваемый.
• 10 — условный проход (диаметр) 10 мм.
• 3 — группа исполнения по давлению (максимальное выходное давление 31,5 МПа).
• М2 — конструктивная модификация №2.
• Р3 — ревизия конструкции или документации №3.
Такая система обозначений стандартизирована и позволяет однозначно идентифицировать изделие.

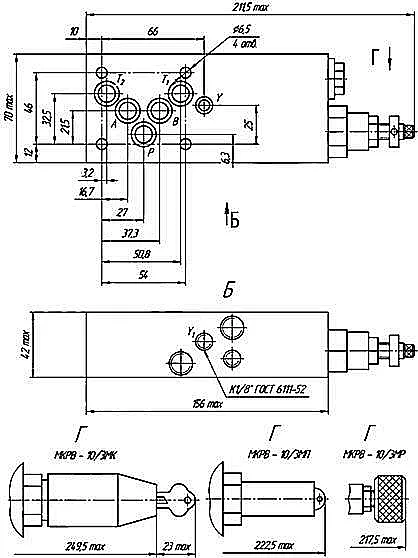

Сборочный чертёж гидроклапана МКРВ 10/3М2Р3 с указанием ключевых размеров: расположение крепёжных отверстий М6 с шагом 40 мм, глубина посадочного отверстия в плите, диаметры портов. Соблюдение этих размеров гарантирует герметичное и надёжное подключение к распределительному блоку.
Как оформить заказ: примеры с артикулами
При формировании заявки для корректного подбора укажите необходимые параметры. Примеры типовых запросов:
1. Заказ базовой модели: «Гидроклапан МКРВ 10/3М2Р3, артикул HYD-MKRV-10-3M2R3, количество 5 шт. Дополнительно — ремкомплект уплотнений (ГОСТ 9833-73) – 2 комплекта».
2. Заказ с документацией на экспорт: «Гидроклапан МКРВ 10/3М2Р3, арт. HYD-MKRV-10-3M2R3, паспорт и руководство по эксплуатации на английском языке».
3. Запрос на подбор аналога: «Требуется подбор редукционного модульного гидроклапана на замену [указать модель/параметры]. Параметры системы: максимальное давление на входе 35 МПа, требуемое давление на выходе 12 МПа, расход 50 л/мин».
Консультанты компании ГИДРАВЛИКА помогут подобрать оптимальный вариант и сформировать коммерческое предложение.
