Назначение и область применения гидромотора ГПР-Ф-М-400
Гидромотор ГПР-Ф-М-400 представляет собой нерегулируемую тихоходную гидромашину планетарно-роторного (шестерёнчатого) типа со встроенным редуктором. Его основная функция – преобразование энергии потока рабочей жидкости под давлением в механическую энергию вращения вала с высоким крутящим моментом и относительно низкой частотой вращения. Гидромотор ГПР-Ф-М-400 предназначен для установки в гидросистемы мобильной и стационарной техники, где требуется обеспечить плавное и мощное вращательное движение: приводы конвейеров, мешалок, вращающихся платформ, механизмов подачи в сельскохозяйственных, дорожно-строительных машинах и промышленном оборудовании.
Краткие технические данные
Код ТН ВЭД: 8412.29.2000. Гидромотор ГПР-Ф-М-400, являясь частью серии GPR-F-M, характеризуется рабочим объёмом 400 см³ за один оборот. Вес устройства составляет 23 кг. Габаритные размеры варьируются в зависимости от модификации по рабочему объёму в пределах линейки от 160 до 630 см³/об.
| Модель | Длина (L), мм | Масса, кг |
|---|
| GPR-F-M-160 | 215 | 20 |
| GPR-F-M-200 | 219 | 20.5 |
| GPR-F-M-250 | 225 | 21 |
| GPR-F-M-320 | 232 | 22 |
| GPR-F-M-400 | 241 | 23 |
| GPR-F-M-500 | 251 | 23.5 |
| GPR-F-M-630 | 266 | 24 |

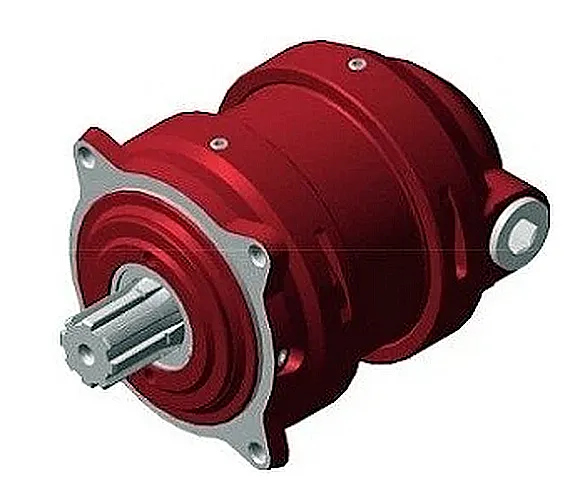

Изображение гидромотора ГПР-Ф-М-400, вид сбоку с присоединительными отверстиями.

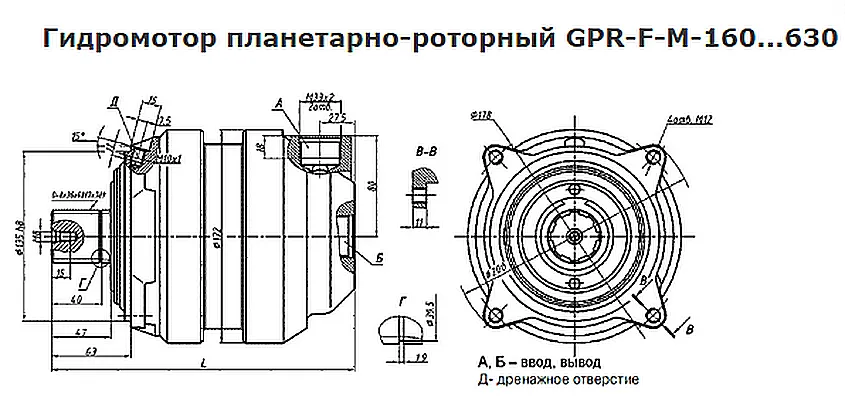

Вид гидромотора ГПР-Ф-М-400 спереди, демонстрирующий выходной вал и его исполнение.
Приходит инженер на склад и говорит: «Мне нужен тихоходный гидромотор ГПР-Ф-М-400, но чтобы при этом крутящий момент был как у слона!» Кладовщик, не моргнув глазом, отвечает: «Этот мотор не только как слон, он ещё и тише мыши работает — вот вам ваш планетарно-роторный «тихоня».
Подробные технические характеристики серии GPR-F-M
| Наименование параметра | GPR-F-M-160 | GPR-F-M-200 | GPR-F-M-250 | GPR-F-M-320 | GPR-F-M-400 | GPR-F-M-500 | GPR-F-M-630 |
|---|
| Номинальный рабочий объём, см³/об | 160±4.8 | 200±6 | 250±7.5 | 320±9 | 400±12 | 500±15 | 630±19 |
| Номинальное давление, МПа | 16 |
| Максимальное давление, МПа | 20 |
| Крутящий момент номинальный, Н·м | 365 | 454 | 567 | 716 | 908 | 1114 | 1430 |
| Крутящий момент страгивания, Н·м | 300 | 370 | 465 | 585 | 745 | 915 | 1174 |
| Номинальный расход жидкости, л/мин | 96+9.6 |
| Частота вращения, об/мин | 600±60 | 480±36 | 378±36 | 300±24 | 240±24 | 190±15 | 150±15 |
| Допустимая радиальная нагрузка*, Н | 5200 | 4700 | 4200 | 3500 | 3100 | 2800 | 2500 |
| Осевая нагрузка | Не допускается |
* Измеряется в плоскости, отстоящей от торца вала на 20 мм.
Преимущества и особенности эксплуатации
Выбор гидромотора ГПР-Ф-М-400 от бренда ГИДРАВЛИК обеспечивает ряд эксплуатационных преимуществ:
- Высокая надежность и увеличенный ресурс работы. Конструкция планетарно-роторного механизма внутреннего зацепления и использование качественных материалов минимизируют износ даже при продолжительной работе.
- Компактность за счет интегрированного редуктора. Наличие редуктора в едином корпусе с гидравлической частью позволяет получить высокий крутящий момент без необходимости установки внешнего редуктора, экономя место.
- Плавность хода и стабильность работы. Тихоходный характер вращения и особенности конструкции обеспечивают низкий уровень пульсаций и вибраций, что важно для точных приводов.
- Широкий диапазон рабочих температур. Устройство рассчитано на работу с минеральными маслами в стандартном для гидросистем диапазоне.
- Унификация и ремонтопригодность. Конструкция предусматривает возможность замены ключевых изнашиваемых элементов, таких как уплотнительные манжеты, шестерни и подшипники.
Принцип работы гидромотора ГПР-Ф-400
Гидромотор ГПР-Ф-М-400 функционирует по принципу планетарно-роторного механизма. Рабочая жидкость (минеральное масло), нагнетаемая насосом гидросистемы под давлением до 20 МПа, поступает через входной порт в рабочие камеры, образованные зубьями внутреннего зацепления двух шестерен. Давление жидкости воздействует на поверхности зубьев малой (сателлитной) шестерни, заставляя её катиться по внутренней поверхности большой (коронной) шестерни. Это эксцентричное движение преобразуется во вращение выходного вала. Встроенный планетарный редуктор дополнительно снижает частоту вращения, поступающую от гидравлического механизма, многократно увеличивая при этом выходной крутящий момент.
Температурный режим, ресурс и требования к эксплуатации
Гидромотор предназначен для продолжительной работы в циклическом и непрерывном режимах. Допустимый температурный диапазон работы определяется свойствами применяемого гидравлического масла, обычно от -20°C до +80°C. Ключевыми факторами, определяющими срок службы, являются:
- Качество и чистота рабочей среды. Обязательна установка фильтров тонкой очистки в гидросистеме (рекомендуемая тонкость фильтрации не ниже 25 мкм).
- Соблюдение номинальных параметров. Непревышение максимального рабочего давления в 20 МПа и допустимых нагрузок на вал.
- Регулярное сервисное обслуживание. Своевременная замена масла и контроль состояния уплотнений.
- Правильный запуск. Перед началом работы в условиях низких температур необходимо прогреть гидросистему.
Области применения и совместимое оборудование
Гидромотор ГПР-Ф-М-400 и аналоги серии широко используются в качестве силового привода в следующих типах машин и установок:
- Сельскохозяйственная техника: пресс-подборщики, измельчители, кормораздатчики, механизмы подъема и поворота.
- Дорожно-строительное оборудование: асфальтоукладчики, бетоносмесители, компакторы, вращающиеся платформы манипуляторов.
- Промышленные станки и линии: приводы конвейеров, рольгангов, поворотных столов, мешалок.
- Прочая мобильная техника: коммунальные машины, лесозаготовительное оборудование.
Данный тихоходный гидромотор совместим со стандартными шестерёнными и аксиально-поршневыми насосами, образуя эффективный силовой узел.
Состав ремкомплекта и часто заменяемые детали
Для обеспечения ремонтопригодности гидромотора доступны ремкомплекты. Чаще всего в процессе эксплуатации требуют замены следующие элементы:
| Наименование детали | Тип износа / причина замены |
|---|
| Уплотнительные манжеты вала | Естественный износ, потеря эластичности, протечки масла. |
| Уплотнения торцевые (O-rings) | Компрессионный набор, повреждение при разборке/сборке. |
| Подшипники качения | Выработка дорожек и тел качения из-за ударных нагрузок или загрязнения масла. |
| Шестерни (сателлитная и коронная) | Износ зубьев при работе с загрязненной жидкостью или в условиях масляного голодания. |
Типичные ошибки при подборе гидромотора ГПР-Ф-М
- Игнорирование полного крутящего момента. Подбор только по частоте вращения без учета момента страгивания, необходимого для запуска механизма под нагрузкой.
- Неучёт типа нагрузки на вал. Попытка использовать гидромотор в условиях значительной осевой нагрузки, что конструктивно недопустимо.
- Пренебрежение требованиями к фильтрации. Подключение к системе без надлежащих фильтров, ведущее к ускоренному абразивному износу шестерёнчатой пары.
- Несоответствие расхода насоса. Установка насоса с расходом, существенно превышающим номинальный для данной модели гидромотора, что может привести к перегреву и кавитации.
Расшифровка условного обозначения
Индекс модели ГПР-Ф-М-400 имеет следующую структуру:
- ГПР – Гидравлический Планетарно-Роторный (основной тип).
- Ф – Исполнение (конкретная конструктивная серия).
- М – Мотор.
- 400 – Номинальный рабочий объём в кубических сантиметрах за один оборот.
Таким образом, модель ГПР-Ф-М-250 имеет объём 250 см³/об, а ГПР-Ф-М-630 – 630 см³/об.
Примеры заказа
При оформлении заказа важно указать полное условное обозначение:
- Базовая модель: Гидромотор ГПР-Ф-М-400 (объём 400 см³/об, номинальный момент 908 Н·м).
- Модель с меньшим рабочим объёмом и более высокой частотой вращения: Гидромотор ГПР-Ф-М-250 (объём 250 см³/об, момент 567 Н·м, 378 об/мин).
- Модель с большим крутящим моментом: Гидромотор ГПР-Ф-М-630 (объём 630 см³/об, момент 1430 Н·м, 150 об/мин).
Наши специалисты помогут подобрать оптимальную модификацию под вашу задачу.
Поставки и техническая поддержка
Гидромоторы серии GPR-F-M бренда ГИДРАВЛИК поставляет компания ГИДРАВЛИКА. Мы обеспечиваем поставки оборудования по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы предоставить детальную техническую консультацию, помочь с подбором аналога под существующую гидросистему и оформить заказ. Для получения коммерческого предложения и уточнения сроков поставки, оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
