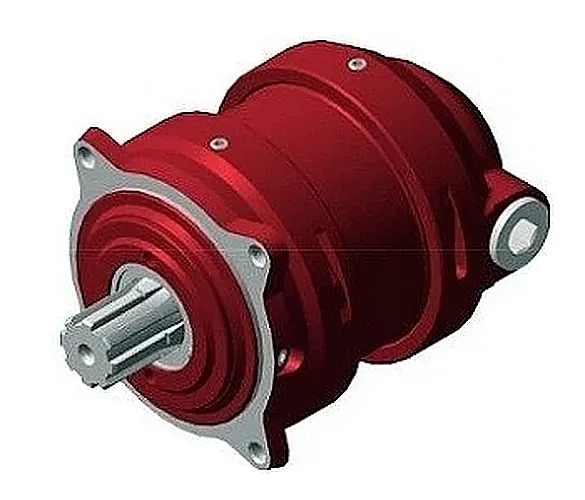

Гидромотор ГПР-Ф-М-320 — это нерегулируемая планетарно-роторная гидромашина шестерёнчатого типа с интегрированным редуктором. Предназначен для работы в качестве силового привода в гидравлических системах мобильной и стационарной техники, где необходим плавный низкооборотистый ход с высоким крутящим моментом.
Описание и назначение гидромотора ГПР-Ф-М-320
В серии гидромоторов ГПР-Ф-М-320 данный агрегат представляет собой ключевой элемент, объединяющий гидравлическую и механическую части в едином компактном корпусе. Он преобразует энергию потока рабочей жидкости (минерального масла) во вращательное движение вала, обеспечивая необходимые для технологического процесса параметры по скорости и усилию. Основная сфера применения включает приводы сельскохозяйственного, дорожного и строительного оборудования, а также станочные системы.
Техник спрашивает у инженера: "Как заказать этот гидромотор ГПР-Ф-М-320, чтобы он не шумел по ночам?" Инженер отвечает: "Только докупите ему абонемент в библиотеку."

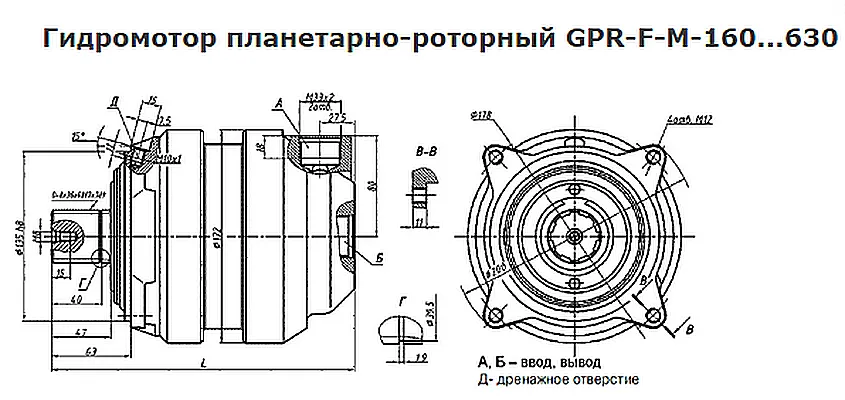

Таблица основных габаритов и веса модели ГПР-Ф-М-320
При подборе или замене гидромотора необходимо учитывать его габаритные и присоединительные размеры для обеспечения совместимости с существующей рамой и шлицевыми соединениями. Вес агрегата косвенно свидетельствует о применении качественных материалов.
| Параметр |
Значение |
| Масса, кг |
22 |
| Длина (L), мм |
232 |
| Код ТН ВЭД |
8412 29 100 0 |
Остальные размеры определяются монтажными фланцами и диаметром выходного вала.
Подробные технические характеристики
Гидромотор ГПР-Ф-М-320 характеризуется сбалансированным соотношением производительности и надёжности. Ниже приведены точные параметры для корректного встраивания в гидросистему.
| Наименование параметра |
Значение для модели 320 |
| Рабочий объём, см³/об |
320±9 |
| Рабочее давление номинальное, МПа |
16 |
| Рабочее давление максимальное, МПа |
20 |
| Диапазон рабочих температур, °С |
от -40 до +80 |
| Тип рабочей среды |
Минеральные масла по ГОСТ 17479.2-85 групп Г, Д, индустриальные И-Г, И-Д, ВМГЗ |
| Номинальный расход жидкости, л/мин |
105.6 |
| Частота вращения вала, об/мин |
300±24 |
| Крутящий момент номинальный, Н·м |
716 |
| Масса, кг |
22 |
Расшифровка условного обозначения ГПР-Ф-М-320
Индекс модели содержит информацию о ключевых признаках изделия:
ГПР — Гидромотор Планетарно-Роторный.
Ф — Исполнение фланцевого типа.
М — Модернизированная конструкция.
320 — Рабочий объём в см³/об.
Принцип работы
Гидромотор ГПР-Ф-М-320 функционирует по принципу шестерёнчатой гидромашины внутреннего зацепления. Рабочая жидкость от насосной станции под высоким давлением подаётся во внутреннюю полость корпуса. Поток воздействует на зубья ведущей шестерни, заставляя её вращаться относительно неподвижной ведомой шестерни. Вращение передаётся на выходной вал. Интегрированный планетарный редуктор снижает обороты, развиваемые гидравлической частью, и повышает крутящий момент на основном валу.
Преимущества и особенности эксплуатации
Ключевые выгоды от использования гидромотора ГПР-Ф-М-320 включают:
- Высокий ресурс работы. Конструкция из качественных износостойких материалов переносит циклические нагрузки и работу на высоком давлении.
- Стабильный крутящий момент. Обеспечивает надежную и плавную работу исполнительных механизмов без рывков.
- Компактность и удобство монтажа. Комбинированный корпус (мотор + редуктор) экономит пространство и упрощает установку.
- Тихоходность. Низкая частота вращения выходного вала (<300 об/мин) позволяет напрямую приводить в движение ходовые или рабочие органы техники.
- Совместимость с типовыми гидросистемами. Работа на стандартном минеральном масле и стандартных давлениях.
Температурный режим и срок службы
Допустимый диапазон температур эксплуатации составляет от -40°C до +80°C. Ресурс гидромотора ГПР-Ф-М-320 напрямую зависит от условий эксплуатации. Работа в непрерывном режиме при номинальном давлении и соблюдении требований к чистоте рабочей жидкости (класс чистоты масла не ниже 12–14 по ГОСТ 17216-2001) обеспечивает максимальный срок службы. На ресурс негативно влияют частые пуски под максимальной нагрузкой, работа в режиме предельного давления, использование некондиционных масел или гидравлической жидкости, плохая фильтрация. Регулярное сервисное обслуживание и своевременная замена уплотнений и фильтров продлевают межремонтный период.
Область применения и совместимое оборудование
Гидромотор ГПР-Ф-М-320 используется в качестве привода в составе следующих типов техники и систем:
- Мобильная техника: приводы барабанов бетономешалок, ходовые механизмы укладчиков дорожных покрытий, механизмы подъёма и поворота.
- Сельскохозяйственное оборудование: шнеки, транспортеры, механизмы прессования и измельчения.
- Промышленные станки: приводы вращающихся столов, конвейеров, рольгангов.
- Специальная техника: лебёдки, подъёмники, буровые установки.
- Гидростанции и насосные группы при создании систем с низкооборотистым выходом.
Установка гидромотора ГПР-Ф-М-320 актуальна там, где требуется надежный привод с низкой скоростью и высоким моментом.
Состав ремкомплекта и типовые изнашиваемые детали
При проведении сервисного обслуживания или ремонта наиболее часто требуют замены следующие узлы и детали:
| Наименование детали (комплекта) |
Условия, ускоряющие износ |
| Комплект уплотнений вала (манжеты, сальники) |
Работа на высоких оборотах и температурах, попадание абразивных частиц, несоблюдение радиальной нагрузки на вал. |
| Уплотнительные кольца фланцев и крышек (O-rings) |
Постоянные механические и тепловые циклы, низкое качество рабочей жидкости. |
| Ведущая и ведомая шестерни планетарного блока |
Работа с ударными нагрузками, недостаточная смазка, перегрев. |
| Подшипники качения |
Превышение допустимых осевых и радиальных нагрузок, недостаточное давление масла на смазку. |
Типичные ошибки при подборе гидромотора ГПР-Ф-М
- Выбор только по рабочему объёму без учета расхода. Номинальный расход насосной группы должен соответствовать потребностям гидромотора для достижения требуемой скорости вращения.
- Игнорирование температурного диапазона. Эксплуатация за пределами -40...+80°C приводит к ускоренному износу уплотнений и изменению вязкости масла.
- Несоответствие типа рабочей среды. Использование рабочих жидкостей, не рекомендованных производителем (например, водно-гликолевых смесей без специального исполнения).
- Неучёт нагрузки на вал. Превышение допустимой радиальной нагрузки (для модели 320 – не более 3500 Н) приводит к деформации вала и выходу из строя подшипников.
- Невнимание к параметрам страгивания. Крутящий момент при страгивании ниже номинального. При необходимости частых пусков под нагрузкой нужно это учитывать для предотвращения залипания.
Примеры заказа гидромотора ГПР-Ф-М
Для оформления заявки можно использовать следующие примерные обозначения, уточняя специфику:
- Базовая модель: Гидромотор ГПР-Ф-М-320. Рабочий объем 320 см³, фланцевое исполнение.
- Модель для иного давления: Гидромотор ГПР-Ф-М-320 на рабочее давление 16 МПа. Возможна поставка в других исполнениях по стойкости к максимальному давлению.
- Подбор аналога: По запросу «Подбор аналога гидромотора с объемом 320 см³, номинальным моментом ~700 Н·м и фланцевым креплением» специалисты компании подберут оптимальную замену.
Для оформления запроса или получения консультации перейдите в раздел Контакты или оставьте онлайн-заявку.
Ключевые особенности гидромотора-редуктора ГПР-Ф-М-320
Этот элемент гидропривода ценен своей конструкцией «два в одном». Ключевые преимущества модели гидромотор ГПР-Ф-М-320 делают её востребованным решением для модернизации и ремонта техники. Его применение позволяет снизить общую сложность кинематической цепи оборудования, что положительно сказывается на надежности всей системы.
Гидромотор ГПР-Ф-М-320 поставляется компанией ГИДРАВЛИКА под брендом ГИДРАВЛИК. Мы обеспечиваем полный цикл сопровождения от технической консультации, подбора по параметрам существующей системы до поставки и сервисной поддержки. Доставка осуществляется во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону.
