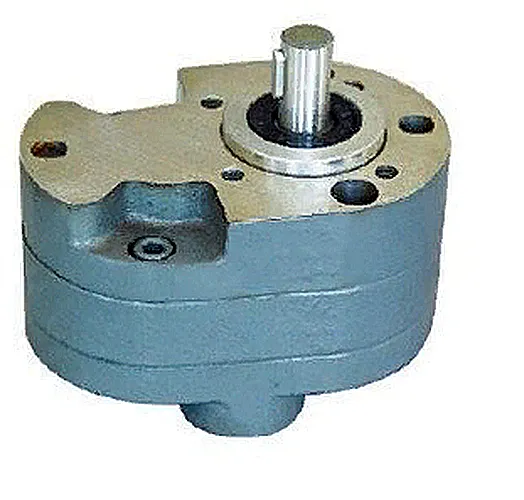

Насос CB-B25 шестеренный низкого давления представляет собой компактный и надежный агрегат объемного типа, предназначенный для создания и поддержания давления неагрессивных жидкостей в гидравлических, смазочных и топливных системах промышленного оборудования. Модель производства бренда ГИДРАВЛИК идеально подходит для эксплуатации в составе стационарных гидростанций, станков и прессового оборудования, где требуется стабильная подача минерального масла. Конструкция обеспечивает простоту монтажа и долгий ресурс работы даже в условиях циклических нагрузок.
Описание и назначение агрегата
Данный гидравлический насос относится к категории механизмов с внешним зацеплением шестерен. Основная функция – перекачка жидкостей с кинематической вязкостью в диапазоне 1–8 сантистоксов. Насос CB-B25 шестеренный низкого давления эффективно работает с гидравлическими маслами (например, ИГП-38, МГЕ-46В), индустриальными и турбинными маслами, а также некоторыми видами мазута. Агрегат нашел широкое применение в качестве основного или резервного насоса в системах смазки металлообрабатывающих станков, прокатных станов, а также в качестве компонента топливоподачи и циркуляции жидкости в технологических линиях.

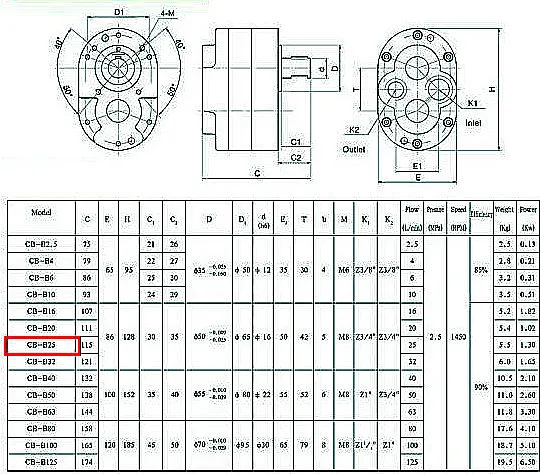

Габаритный чертеж насоса CB-B25 шестеренного низкого давления с размерами и присоединительными фланцами
Общий вес устройства составляет 4,9 килограмма. Габаритные размеры, важные для планирования монтажа, укладываются в диапазон: длина – 185 мм, ширина – 120 мм, высота – 110 мм. Для таможенного оформления используется код ТН ВЭД 8413.60.000.
| Параметр | Значение |
|---|
| Длина (L), мм | 185 |
| Ширина (W), мм | 120 |
| Высота (H), мм | 110 |
| Вес, кг | 4,9 |
| Код ТН ВЭД | 8413.60.000 |
Знаете, чем отличается оптимист от пессимиста при выборе насоса CB-B25 шестеренного низкого давления? Оптимист смотрит на его ресурс в 15 000 часов, а пессимист – на количество масла, которое придется через него прогнать за это время!
Технические характеристики насоса CB-B25
Технические параметры данного шестеренного насоса определяют его область применения и совместимость с существующими системами. Ключевые показатели сведены в таблицу.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное, МПа (атм) | 2,5 (25) |
| Рабочее давление, пиковое, МПа (атм) | 3,0 (30) |
| Подача (производительность), л/мин | 25 |
| Частота вращения вала, об/мин | 1450 |
| Потребляемая мощность, кВт | 0,10 |
| Тип рабочей среды | Минеральные масла, мазут |
| Диапазон вязкости, сСт | 1–8 |
| Диапазон температур среды, °C | +10 … +60 |
| Присоединительные размеры вала | Диаметр 22 мм, шлицы 6x20x23 |
| Масса, кг | 4,9 |
Условное обозначение и расшифровка модели
Маркировка насоса CB-B25 шестеренного низкого давления содержит всю необходимую информацию для его идентификации и подбора. Полное условное обозначение, например, (X) CB-B25 F, расшифровывается следующим образом:
X – указывает на использование шлицевого вала.
CB – общепринятое обозначение серии шестеренных насосов.
B – буквенный индекс, соответствующий номинальному давлению в 2,5 МПа.
25 – числовой код, непосредственно указывающий на производительность агрегата (25 литров в минуту).
F – обозначает левое направление вращения приводного вала (против часовой стрелки, если смотреть со стороны вала).
Преимущества и особенности эксплуатации
Выбор насоса CB-B25 шестеренного низкого давления для оснащения вашего оборудования дает ряд практических преимуществ:
1. Высокая надежность и увеличенный ресурс работы. Простая и проверенная конструкция с минимумом подвижных деталей минимизирует риски отказов, обеспечивая наработку до 15 000 часов при правильной эксплуатации.
2. Стабильность давления и расхода. Благодаря принципу внешнего зацепления шестерен, агрегат обеспечивает плавную, с минимальной пульсацией подачу рабочей жидкости, что критически важно для точных гидравлических контуров.
3. Удобство монтажа и сервисного обслуживания. Стандартизированные присоединительные размеры фланцев и вала позволяют быстро интегрировать насос в существующую систему. Конструкция облегчает диагностику и замену типовых расходных элементов.
4. Экономическая эффективность. Низкая потребляемая мощность (0,10 кВт) в сочетании с доступной стоимостью самого агрегата и его запчастей снижает общие эксплуатационные затраты.
5. Совместимость с типовыми гидросистемами. Насос CB-B25 шестеренный низкого давления спроектирован для работы с распространенными в России сортами масел, что упрощает его внедрение без кардинальной перестройки технологических процессов.
Принцип работы в составе гидравлической системы
Функционирование агрегата основано на классическом принципе объемного вытеснения. Ведущая шестерня, приводимая во вращение электродвигателем, передает движение ведомой. В зоне разъема зубьев в полости всасывания создается разрежение, за счет которого рабочая среда (масло) поступает в корпус. Захваченная во впадины между зубьями и стенками корпуса жидкость перемещается по периферии рабочей камеры в зону нагнетания. Здесь зубья входят в зацепление, вытесняя масло в напорную магистраль. Отсутствие клапанов и сложной электроники делает данный процесс исключительно надежным и предсказуемым.
Схема подключения насоса CB-B25 с указанием портов всасывания и нагнетания
Температурный режим работы и факторы, влияющие на срок службы
Допустимый диапазон температур рабочей среды для насоса CB-B25 составляет от +10°C до +60°C. Эксплуатация при более низких температурах может привести к резкому повышению вязкости масла и, как следствие, к кавитации и повышенным пусковым нагрузкам. Превышение верхнего предела ведет к снижению вязкости и ухудшению смазывающих свойств, ускоряя износ пар трения.
Агрегат рассчитан на продолжительную работу в режимах непрерывной эксплуатации и циклической нагрузки. Для достижения заявленного ресурса в 15 000 часов необходимо соблюдение нескольких условий:
– Использование фильтрации рабочей жидкости. Обязательна установка фильтра грубой очистки (сетка не менее 40 мкм) на линии всасывания для защиты от абразивных частиц.
– Соблюдение рекомендуемого давления. Регулярная работа на пиковых значениях свыше 3,0 МПа сокращает межсервисный интервал.
– Своевременная замена масла и контроль его качества в соответствии с техническим регламентом оборудования.
Область применения и примеры использования
Благодаря своей универсальности, насос CB-B25 шестеренный низкого давления интегрируется в широкий спектр промышленного оборудования. Его основное применение связано с системами, где не требуется высокое давление, но важна стабильная производительность.
• Металлургия и металлообработка: системы централизованной смазки прокатных станов, охлаждения и смазки режущего инструмента на фрезерных и токарных станках.
• Гидростанции и насосные группы: в качестве основного перекачивающего элемента в гидравлических станциях управления технологической арматурой, малых прессах, подъемниках.
• Топливно-энергетический комплекс: перекачка мазута и тяжелых сортов топлива в котельных и на тепловых станциях.
• Химическая и текстильная промышленность: дозирование и циркуляция неагрессивных технологических жидкостей в реакторах и емкостях для смешивания.
Состав ремкомплекта и часто заменяемые запчасти
Несмотря на высокую надежность, в процессе длительной эксплуатации определенные узлы насоса подвержены естественному износу. Наиболее часто требуют замены следующие элементы:
| Наименование запчасти | Условия и причины износа |
|---|
| Набор уплотнений и манжет (сальники) | Потеря эластичности из-за температурных циклов и старения резины; абразивный износ от загрязненного масла. |
| Пара шестерен (ведущая и ведомая) | Износ рабочих поверхностей зубьев при длительной работе с нефильтрованной средой или в режиме постоянных пиковых нагрузок. |
| Подшипники скольжения (втулки) | Увеличение зазоров из-за естественной выработки, приводящее к снижению давления и появлению шума. |
| Уплотнительные прокладки корпуса | Утечки по разъему корпуса вследствие остаточной деформации или неправильной затяжки. |
Полный ремкомплект для насоса CB-B25 шестеренного низкого давления, включающий все перечисленные позиции, доступен для заказа у поставщика «ГИДРАВЛИКА».
Типичные ошибки при подборе насоса
Чтобы избежать проблем при инсталляции и эксплуатации, рекомендуем обратить внимание на следующие распространенные ошибки:
– Выбор «по резьбе» без учета расхода и давления. Присоединительный размер — не главный критерий. Несоответствие производительности системе приведет либо к перегрузке двигателя, либо к нехватке рабочей жидкости в контуре.
– Игнорирование температурного диапазона. Попытка использовать насос на улице при отрицательных температурах без предварительного подогрева масла гарантированно приведет к выходу его из строя.
– Несоответствие типа рабочей среды. Использование жидкостей, не указанных в спецификации (воды, агрессивных химикатов, жидкостей с высокой вязкостью), вызывает коррозию, кавитацию и быстрый износ.
– Пренебрежение фильтрацией. Отказ от установки фильтров грубой очистки резко сокращает ресурс дорогостоящих пар шестерен и подшипников.
Габаритные и присоединительные размеры для монтажа
Для успешной интеграции насоса CB-B25 в ваше оборудование необходимо сверить его посадочные и присоединительные размеры с параметрами существующей установки. Ключевые моменты для проверки:
1. Присоединение к приводу. Диаметр вала насоса – 22 мм с шлицевым соединением 6x20x23. Необходимо обеспечить соосность вала электродвигателя и насоса, используя при необходимости упругую муфту для компенсации перекосов.
2. Фланцевое соединение. Насос имеет стандартные фланцы, соответствующие ГОСТ 12815-80. Это позволяет использовать типовые трубопроводную арматуру и уплотнения, широко представленные на рынке.
3. Габариты и вес. Убедитесь, что площадка для монтажа выдержит вес в 5 кг и обеспечит свободный доступ к насосу для последующего обслуживания.
Примеры оформления заказа
Для упрощения процедуры заказа ниже приведены примеры типовых запросов с использованием условных обозначений:
Пример 1 (Базовая поставка): Насос CB-B25 шестеренный низкого давления, исполнение с левым вращением вала (F), 2 шт. Для установки в гидростанцию системы смазки. Требуется доставка в Новосибирск.
Пример 2 (Поставка с другим типом вращения): Насос CB-B25 шестеренный, правое вращение вала (стандартное обозначение R), 1 шт. Для замены вышедшего из строя аналога на прессовом оборудовании в Казани.
Пример 3 (Заказ с доп. оборудованием): Насос шестеренный CB-B25, левое вращение, в комплекте с монтажным фланцем-переходником и фильтром грубой очистки на 40 мкм. Поставка в Екатеринбург.
Поставки и гарантии от ГИДРАВЛИКА
Компания «ГИДРАВЛИКА», являясь официальным поставщиком оборудования бренда ГИДРАВЛИК, гарантирует поставку оригинального насоса CB-B25 шестеренного низкого давления, прошедшего полный цикл заводских испытаний. На все изделия предоставляется гарантия 24 месяца. Мы обеспечиваем оперативную доставку в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, с помощью проверенных транспортных компаний. Наши инженеры готовы оказать бесплатную техническую консультацию и помочь с подбором аналога для вашей конкретной гидравлической системы.
Для оформления заказа или получения подробной технической информации о насосе CB-B25 шестеренном низкого давления воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нашими специалистами через раздел Контакты.
