Насос CB-B шестеренный низкого давления представляет собой классический образец надежного и недорогого объемного насоса с внешним зацеплением шестерен. Эти агрегаты от бренда ГИДРАВЛИКА зарекомендовали себя как универсальное решение для перекачки минеральных и индустриальных масел, а также гидравлических жидкостей в стационарных гидросистемах. Серия CB-B насосов низкого давления включает модели с рабочим объемом от 2,5 до 160 литров в минуту, что позволяет подобрать оптимальное решение для любой задачи.
Описание и назначение насоса CB-B шестеренного низкого давления
Шестеренные насосы CB-B относятся к классу роторно-поступательных машин объемного типа. Их конструкция, проверенная десятилетиями, основана на работе пары шестерен с внешним зацеплением, расположенных в герметичном корпусе. При вращении ведущей шестерни жидкость захватывается во впадины между зубьями и перемещается от полости всасывания к полости нагнетания. Насос CB-B шестеренный низкого давления идеально подходит для систем с номинальным давлением до 2,5 МПа (25 бар). За счет простоты конструкции он отличается высокой ремонтопригодностью, долговечностью и стабильной производительностью. Основными областями применения являются гидравлические системы станков, прессов, подъемников, а также использование в качестве подпиточных и циркуляционных насосов в нефтеперерабатывающей, металлургической и машиностроительной отраслях.
| Параметр |
Значение (диапазон) |
| Общий вес серии |
от 1,6 кг (CB-B2.5) до 15,6 кг (CB-B160) |
| Габаритные размеры (длина C x ширина E x высота H) |
от 79x66x96 мм до 186x121x186 мм |
| Код ТН ВЭД |
8413 60 100 0 – Гидравлические силовые насосы с рабочим объемом не более 250 см³ |
Технические характеристики насосов серии CB-B
Ключевые характеристики всех моделей серии CB-B шестеренных насосов низкого давления сведены в таблицу. Обратите внимание, что номинальное давление для всей серии составляет 2,5 МПа, а рекомендуемая скорость вращения вала – 1450 об/мин. Именно эти параметры обеспечивают долгую и бесперебойную работу устройства.
| Модель насоса |
Производительность, л/мин |
Рабочее давление, МПа |
Скорость вращения, об/мин |
Потребляемая мощность, кВт |
Масса, кг |
| CB-B2.5 |
2,5 |
2,5 |
1450 |
0,18 |
1,60 |
| CB-B4 |
4 |
0,21 |
1,70 |
| CB-B6 |
6 |
0,31 |
1,80 |
| CB-B10 |
10 |
0,51 |
2,10 |
| CB-B16 |
16 |
0,82 |
4,20 |
| CB-B20 |
20 |
1,30 |
4,40 |
| CB-B25 |
25 |
0,10 |
4,60 |
| CB-B32 |
32 |
1,65 |
5,00 |
| CB-B40 |
40 |
2,10 |
7,20 |
| CB-B50 |
50 |
2,60 |
7,60 |
| CB-B63 |
63 |
3,30 |
7,80 |
| CB-B80 |
80 |
4,10 |
12,60 |
| CB-B100 |
100 |
5,10 |
13,30 |
| CB-B125 |
125 |
6,50 |
14,50 |
| CB-B160 |
160 |
8,20 |
15,60 |
Особое внимание стоит уделить выбору мощности электродвигателя – он должен иметь запас не менее 10-15% от указанной потребляемой мощности насоса CB-B шестеренного низкого давления, чтобы избежать перегрузок при пиковых режимах работы.
Принцип работы шестеренного насоса CB-B
Работа насоса CB-B низкого давления основана на простом и эффективном принципе. В чугунном или алюминиевом корпусе находятся две шестерни – ведущая и ведомая. Ведущая шестерня соединена с валом, который получает вращение от электродвигателя или другого привода. При вращении в зоне зацепления зубья выходят из контакта, создавая разрежение и всасывая жидкость через входной патрубок. Далее жидкость переносится во впадинах между зубьями и стенками корпуса к нагнетательной полости. В зоне выхода зубья снова входят в зацепление, вытесняя жидкость через выходной патрубок под давлением. Герметичность между полостями обеспечивается минимальными зазорами между зубьями и корпусом, а также между торцами шестерен и специальными уплотнительными пластинами. Отсутствие клапанов делает конструкцию насоса CB-B шестеренного особенно надежной для работы с чистыми, неагрессивными жидкостями.
Температурный режим, срок службы и ремонтопригодность
Насос CB-B шестеренный низкого давления рассчитан на работу с минеральными маслами, индустриальными маслами по ГОСТ (И-20А, И-30А и др.) и другими неагрессивными жидкостями с вязкостью от 10 до 200 сСт. Рекомендованный температурный диапазон рабочей среды составляет от +10°C до +60°C. При использовании в неотапливаемых помещениях или в условиях российского климата важно обеспечить прогрев масла перед пуском насоса до минимально допустимой температуры. Срок службы агрегата напрямую зависит от чистоты рабочей жидкости и соблюдения условий эксплуатации. При своевременном обслуживании и использовании рекомендуемых масел насосы CB-B работают десятки тысяч часов. Простота конструкции позволяет выполнять ремонт в полевых условиях, заменяя изношенные шестерни, валы или уплотнения. Для каждой модели насоса CB-B шестеренного низкого давления доступен ремонтный комплект, включающий основные изнашиваемые детали.
Техническая загадка: Что общего между надежным насосом CB-B шестеренным низкого давления и хорошим сотрудником? Оба работают без лишнего «давления», но при этом демонстрируют стабильную «производительность»!
Области применения и совместимое оборудование
Благодаря надежности и неприхотливости, насос CB-B шестеренный низкого давления нашел широкое применение в различных отраслях промышленности. Чаще всего его используют:
- В станкостроении: в качестве гидропривода подач, зажимных механизмов и систем смазки металлорежущих станков.
- В прессовом оборудовании: для обеспечения работы вспомогательных гидроцилиндров и систем подкачки.
- В подъемно-транспортных машинах: в гидросистемах малой мощности для различных кранов и погрузчиков.
- В нефтехимии и энергетике: для перекачки масел и жидкостей в системах подготовки и обслуживания.
- В качестве вспомогательного насоса в сложных гидравлических контурах для подпитки основной системы.
Насос CB-B шестеренный низкого давления совместим с любым оборудованием, требующим источника постоянного или регулируемого потока масла при давлении до 25 бар.
Комплектующие и запчасти для серии CB-B
| Название детали (Ремкомплект) |
Типичная причина замены |
| Пара шестерен (ведущая и ведомая) |
Естественный износ, приводящий к падению давления и производительности. |
| Уплотнительные торцевые пластины (распределительные диски) |
Износ, приводящий к внутренним утечкам и снижению КПД насоса. |
| Вал насоса (со шлицами или шпоночным пазом) |
Механическое повреждение, износ шлицев/посадочных мест. |
| Сальниковое уплотнение или манжеты вала |
Появление внешней течи по валу. |
| Корпусные прокладки |
Нарушение герметичности стыков корпуса. |
| Подшипники (при их наличии в конструкции) |
Появление люфта, шума, повышенного нагрева. |
Условное обозначение (маркировка) насоса CB-B
Расшифровка обозначения насосов серии CB-B помогает точно определить его характеристики при заказе. Возьмем для примера модель (Х) СВ-B 2,5 F:
- (Х) – обозначает тип вала: «Х» – шлицевой вал. Может также быть «Y» или другое обозначение для цилиндрического или конического вала.
- CB – фирменное наименование серии шестеренных насосов.
- B – индекс, указывающий на номинальное давление 2,5 МПа.
- 2,5 – производительность насоса (литраж) в литрах в минуту при номинальной скорости 1450 об/мин.
- F – исполнение по направлению вращения вала: «F» – левое вращение (против часовой стрелки со стороны вала). Обычное (правое) вращение может не указываться или маркироваться иначе.
Выбирая насос CB-B шестеренный низкого давления, всегда обращайте внимание на полную маркировку, чтобы получить именно ту модель, которая требуется для вашей гидросистемы.

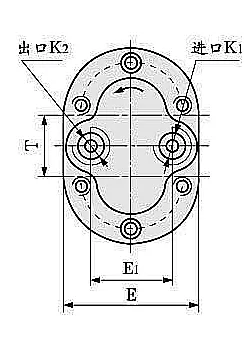

Габаритные и присоединительные размеры насосов CB-B
Габаритные и монтажные размеры являются критически важными при проектировании или модернизации гидравлической установки. Ниже приведена сводная таблица с ключевыми размерами для групп моделей насоса CB-B шестеренного низкого давления. Это поможет правильно спланировать место установки и подобрать соединительную арматуру.
| Группа моделей |
Присоединительный размер всасывания/нагнетания (D/d) |
Межосевое расстояние крепежных отверстий (E) |
Высота вала от монтажной плоскости (T) |
| CB-B2.5, CB-B4, CB-B6, CB-B10 |
Ф50/Ф12 мм |
66 мм |
30 мм |
| CB-B16, CB-B20, CB-B25, CB-B32 |
Ф65/Ф16 мм |
90 мм |
42 мм |
| CB-B40, CB-B50, CB-B63 |
Ф80/Ф22 мм |
102 мм |
52 мм |
| CB-B80, CB-B100, CB-B125, CB-B160 |
Ф95/Ф30(Ф35) мм |
121 мм |
65 мм |

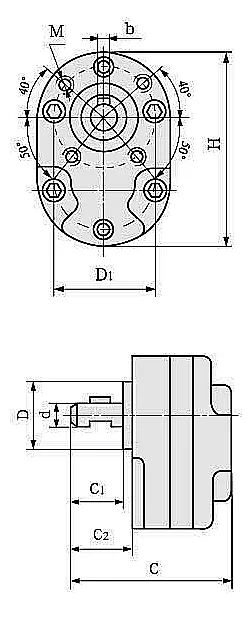

Наглядное представление о конструкции, присоединительных размерах и маркировке дает схема насоса. На изображении ниже представлен общий вид насоса CB-B шестеренного низкого давления с обозначением ключевых элементов.
Примеры корректного заказа насосов CB-B
Чтобы заказать насос на сайте https://777-gidra.ru/, используйте форму заказа, указав точное обозначение:
- Для замены на станке: «Насос CB-B шестеренный низкого давления, модель CB-B10, правого вращения, с цилиндрическим валом».
- Для нового проекта: «Насос CB-B32 низкого давления (2.5 МПа, 32 л/мин, 1450 об/мин), левого вращения (F), со шлицевым валом (X)».
- С запасными частями: «Насос CB-B6, а также ремкомплект (пара шестерен и уплотнительные пластины) к нему».
Наши специалисты оперативно обработают ваш запрос и уточнят все детали для точного соответствия оборудования вашим задачам.
Работа в особых условиях
Насос CB-B шестеренный низкого давления демонстрирует стабильность даже в сложных условиях. При соблюдении ряда требований он может работать при отрицательных температурах окружающей среды (до –40°C). Ключевое условие – использование всесезонных или зимних масел с соответствующими низкотемпературными характеристиками и обязательный предпусковой прогрев жидкости. Агрегат полностью совместим с широким спектром отечественных масел, соответствующих ГОСТ. Его конструкция позволяет проводить несложный ремонт и замену основных изнашиваемых деталей прямо на месте эксплуатации, что минимизирует простой оборудования. Данный насос CB-B шестеренный низкого давления – это выбор в пользу проверенной, ремонтопригодной и адаптированной к российским реалиям техники.
Поставка и доставка по России
Мы поставляем весь ассортимент насосов серии CB-B шестеренных низкого давления напрямую со склада в Екатеринбурге. Доставка осуществляется надежными транспортными компаниями во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. На всю продукцию предоставляются гарантийные обязательства. Мы предлагаем не только купить насос CB-B шестеренный низкого давления, но и получить полную техническую поддержку по его подбору, установке и обслуживанию, обратившись в наш отдел по работе с клиентами через раздел Контакты.
