Описание и назначение насосов НШ-ВЗТА
Шестеренные насосы типа НШ, известные как насосы НШ-ВЗТА, являются сердцем многих гидравлических систем. Они предназначены для создания потока рабочей жидкости (чаще всего масел) в системах управления рабочими органами мобильной и стационарной техники. Надежность и простота конструкции сделали насосы НШ-ВЗТА незаменимым элементом в отечественном машиностроении.
Серия насосов НШ-ВЗТА охватывает широкий диапазон рабочих объемов, что позволяет подобрать оптимальную модель для конкретной задачи.
Общие характеристики и модельный ряд
Типоразмерный ряд насосов НШ-ВЗТА включает исполнения с рабочим объемом от скромных 4 см³ до мощных 250 см³. Все насосы НШ-ВЗТА изготавливаются в двух вариантах направления вращения вала: правом и левом. По умолчанию вал имеет правое вращение; если необходима левосторонняя модификация, к обозначению модели добавляется литера "Л".
Ключевые особенности модификаций в серии:
Индекс "Б" указывает на модификацию с 6-шпицевым валом, "Г" — с 4-шпицевым валом, а "Д" — с 6-шпицевым валом, оснащенным металлофторопластовой втулкой для повышения износостойкости.
Насосы серии "ДК", такие как НШ32ДК, полностью взаимозаменяемы с насосами серии "А" (например, 3НШ32А-3), что упрощает модернизацию и ремонт.
Серия "ДКМ" представляет собой модифицированную версию "ДК" с расширенными возможностями применения и улучшенными характеристиками.
В насосах с индексом "06" верхняя крышка крепится болтами с потайной головкой. Такое конструктивное решение позволяет увеличить площадь контакта уплотнения, тем самым повышая герметичность и надежность узла.
Конструкция шестеренного насоса НШ-ВЗТА в разрезе.
Габаритные размеры, вес и коды
Габариты и масса насосов НШ-ВЗТА закономерно увеличиваются пропорционально рабочему объему. Для удобства подбора ниже приведены ориентировочные данные для основных типоразмеров серии. Более точные параметры конкретной модели уточняйте у наших специалистов.
| Пример модели | Рабочий объем, см³ | Ориентировочные габариты (ДxШxВ), мм | Ориентировочная масса, кг |
|---|
| НШ-10 | 10 | ~150x120x100 | ~3.5 |
| НШ-32 | 32 | ~180x140x120 | ~5.8 |
| НШ-100 | 100 | ~220x170x140 | ~11.2 |
| НШ-250 | 250 | ~280x210x180 | ~18.5 |
Код ТН ВЭД: 8413 60 310 0 — Насосы шестеренные.
Технические характеристики насосов НШ-ВЗТА
Основные эксплуатационные параметры серии являются типовыми для шестеренных насосов и могут незначительно варьироваться в зависимости от конкретной модификации.
| Параметр | Значение / Диапазон |
|---|
| Рабочее давление, номинальное | до 16-20 МПа (160-200 бар) |
| Диапазон рабочих температур | от -40°C до +80°C |
| Тип рабочей среды | Минеральные, синтетические и отечественные гидравлические масла по ГОСТ (например, И-ГА, ВМГЗ) |
| Присоединительные размеры | Фланцевое соединение по ГОСТ, реже резьбовое. Конкретный размер зависит от модели и подачи. |
| Масса | См. таблицу габаритов выше |
| Производительность (подача) | Зависит от рабочего объема и частоты вращения вала. Рассчитывается по формуле: Q = q * n / 1000, где q — рабочий объем (см³/об), n — частота вращения (об/мин). |
Принцип работы шестеренного насоса
Принцип действия насосов НШ-ВЗТА основан на работе пары шестерен (ведущей и ведомой), находящихся в зацеплении внутри плотно пригнанного корпуса. При вращении вала ведущей шестерни жидкость захватывается во впадины между зубьями и переносится из зоны всасывания в зону нагнетания. В зоне нагнетания зубья входят в зацепление, вытесняя жидкость в напорную магистраль. Простота этого механизма обеспечивает высокую надежность и стабильность подачи.
Температурный режим работы и срок службы
Насосы НШ-ВЗТА рассчитаны на длительную работу в указанном температурном диапазоне. Срок службы напрямую зависит от соблюдения условий эксплуатации: чистоты рабочей жидкости, отсутствия перегрузок по давлению и кавитации. При использовании рекомендуемых масел и своевременном обслуживании ресурс насосов этой серии измеряется тысячами часов.
Юмор и загадка от инженера
— Что может работать сутки напролет, качая масло, и при этом не жаловаться на усталость?
— Конечно же, надежные насосы НШ-ВЗТА! Правда, они тихо "ворчат" от удовольствия, когда все шестеренки точно в зацеплении.
Область применения и совместимое оборудование
Благодаря своей универсальности и надежности, насосы НШ-ВЗТА находят применение в гидравлических системах самой разнообразной техники: от дорожно-строительных машин (экскаваторы, погрузчики, бульдозеры) и сельскохозяйственных агрегатов (комбайны, трактора) до промышленного оборудования (прессы, станки, гильотинные ножницы). Они совместимы с большинством отечественных и импортных гидрораспределителей и гидромоторов.
Состав ремонтного комплекта и часто заменяемые запчасти
Для насосов НШ-ВЗТА наиболее подвержены износу следующие детали, которые обычно входят в ремонтные комплекты:
| Наименование запчасти | Назначение |
|---|
| Пара шестерен (ведущая и ведомая) | Основной рабочий орган, создающий поток жидкости. |
| Вал ведущей шестерни (со шлицами) | Передает вращающий момент от привода. |
| Уплотнительные манжеты и кольца | Обеспечивают герметичность корпуса и вала. |
| Подшипники скольжения (втулки) | Поддерживают вал и шестерни, снижая трение. |
| Крышки корпуса (передняя и задняя) | Замыкают рабочие полости насоса. |
| Комплект крепежных болтов | Для сборки корпуса и крышек. |
Детали принципа работы: управление и регулирование
Насосы НШ-ВЗТА являются нерегулируемыми по рабочему объему. Подача жидкости регулируется исключительно изменением частоты вращения их вала, который приводится в движение от вала отбора мощности двигателя или электромотора. Управление потоком в системе осуществляется внешними гидрораспределителями (золотникового или клапанного типа), которые устанавливаются после насоса.
Работа в экстремальных условиях
Конструкция насосов НШ-ВЗТА изначально задумывалась для суровых условий эксплуатации. Они уверенно работают при температурах до -40°C, сохраняя работоспособность после запуска. Полная совместимость с широким спектром отечественных масел по ГОСТ (И-ГА, ВМГЗ и др.) упрощает их обслуживание. Модульная конструкция и доступность запчастей позволяют производить несложный ремонт даже в полевых условиях, что критически важно для мобильной техники.

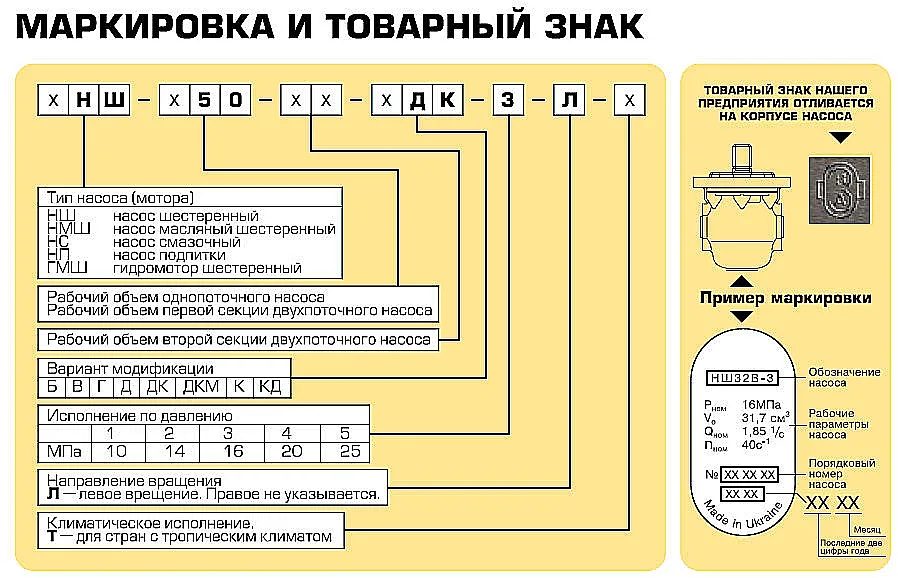

Условное обозначение моделей (расшифровка индексов)
Обозначение насосов НШ-ВЗТА строится по принципу, отражающему его основные параметры. Например, рассмотрим модель НШ32ДК-Л:
- НШ — Насос шестеренный.
- 32 — Рабочий объем в см³ на один оборот вала.
- ДК — Серия или модификация (в данном случае "ДК" указывает на особенности конструкции и взаимозаменяемость).
- Л — Направление вращения вала (Левое). Если буквы "Л" нет — вращение правое.
Дополнительные индексы, такие как "06", "Б", "Г", "Д", уточняют конструктивные особенности (тип крепления крышки, шлицы вала, материал втулки).
Габаритные и присоединительные размеры
Более точные чертежи с габаритными, присоединительными и посадочными размерами для конкретной модели насосов НШ-ВЗТА предоставляются по запросу. Вы можете обратиться к нашим специалистам через страницу Контакты, указав интересующую вас модель и исполнение.
Как заказать насосы НШ-ВЗТА: примеры
Для заказа необходимо определиться с основными параметрами: требуемый рабочий объем (см³/об), направление вращения вала, наличие специфических индексов (например, "ДК" или "06").
Примеры формулировок заказа:
- "Насос НШ-ВЗТА, модель НШ32ДК, правое вращение".
- "Насос шестеренный НШ-100 с индексом 06, левое вращение".
Оформить заявку вы можете, связавшись с нами по телефону или воспользовавшись формой обратной связи на сайте.
Часто задаваемые вопросы (FAQ) по насосам НШ-ВЗТА
Вопрос 1: Как выбрать правильную модификацию насоса НШ-ВЗТА для замены старого на технике?
Ответ: Необходимо знать точное обозначение старого насоса (штамповку на корпусе) или его основные параметры: рабочий объем, направление вращения, тип шлицев на валу и присоединительные размеры. Наши консультанты помогут подобрать полный аналог или взаимозаменяемую модель из серии НШ-ВЗТА.
Вопрос 2: Какие сроки поставки насосов НШ-ВЗТА в регионы России?
Ответ: Стандартные сроки поставки зависят от наличия модели на складе в Екатеринбурге. При наличии — отгрузка в течение 1-3 рабочих дней. Доставка в крупные города (Москва, СПб, Новосибирск и др.) занимает от 2 до 7 дней в зависимости от выбранного способа транспортировки.
Вопрос 3: Совместимы ли насосы НШ-ВЗТА с гидравлическими маслами иностранного производства?
Ответ: Да, насосы данной серии совместимы с большинством распространенных типов минеральных и синтетических гидравлических масел, соответствующих классам вязкости ISO VG 32, 46, 68. Однако, для максимального ресурса мы рекомендуем проверять совместимость конкретной марки масла с материалами уплотнений.
Вопрос 4: Возможен ли ремонт насосов НШ-ВЗТА и где купить запчасти?
Ответ: Да, благодаря своей конструкции, насосы НШ-ВЗТА отлично поддаются ремонту. Компания «ГИДРАВЛИКА» предлагает как полные ремкомплекты, так и отдельные запасные части (шестерни, валы, уплотнения) для самостоятельного или сервисного восстановления работоспособности насоса.
Поставка и доставка по России
Компания «ГИДРАВЛИКА» осуществляет поставки шестеренных насосов НШ-ВЗТА и запасных частей к ним по всей территории Российской Федерации. Отгружаем продукцию со склада в Екатеринбурге. Доставка возможна транспортными компаниями (Деловые Линии, ПЭК, СДЭК и др.) или почтой в любой населенный пункт, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Мы гарантируем качество поставляемой продукции и оперативное оформление заказов.
