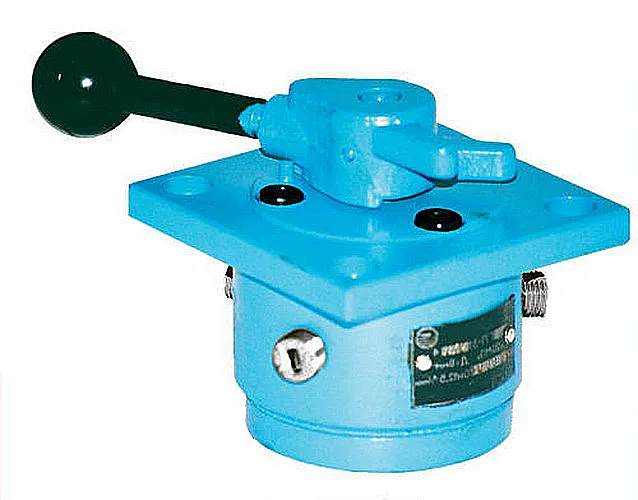

Гидрораспределитель 2Г71-31 на номинальное давление 20 МПа представляет собой механическое устройство управления кранового типа, предназначенное для переключения потоков рабочей жидкости в гидравлических системах промышленного оборудования. Его основная функция – изменение направления потока масла между напорной магистралью, сливом и линиями исполнительных механизмов, обеспечивая их запуск, остановку или реверс. Данный гидрораспределитель обеспечивает стабильную работу гидроприводов в условиях высоких нагрузок.
Вес, габариты и код ТН ВЭД
Модель гидрораспределителя 2Г71-31 характеризуется компактными размерами, что облегчает его встраивание в существующие гидросистемы. Основные параметры приведены ниже.
Параметр
Значение
Масса, кг
3,6
Габаритные размеры (Д×Ш×В), мм
100×100×158
Присоединительная резьба
К 1/4"
Код ТН ВЭД
8481 20 000 0
— Почему гидрораспределитель 2Г71-31 (20 МПа) никогда не теряется на складе? Потому что он всегда находит свою линию Р, Т, А или В!
Технические характеристики гидрораспределителя
Технические параметры определяют область корректного применения гидрораспределителя и его совместимость с конкретной гидросистемой.
Параметр
Значение
Условный проход, мм
8
Номинальное рабочее давление, МПа (бар)
20 (200)
Максимальное кратковременное давление, МПа
25
Номинальный расход рабочей жидкости, л/мин
12,5
Максимальный расход, л/мин
16
Диапазон рабочих температур масла, °C
от +10 до +70
Допустимая вязкость рабочей среды, сСт
10 – 200
Тип рабочей среды
Минеральные масла стандарта МГЕ-10А, ВМГЗ, ИГП по ГОСТ
Преимущества и особенности эксплуатации
Выбор гидрораспределителя 2Г71-31 (20 МПа) в качестве компонента гидросистемы обеспечивает ряд технико-эксплуатационных преимуществ:
Высокая надежность и увеличенный ресурс за счет простой, проверенной конструкции кранового типа без сложной электроники, что минимизирует отказы и снижает простой оборудования.
Стабильность давления и расходных характеристик в течение всего срока службы благодаря прецизионной притирке пробки к корпусу.
Удобство монтажа и обслуживания благодаря стандартным фланцевым креплениям и присоединительным размерам, совместимым с типовыми трубными соединениями по ГОСТ.
Снижение эксплуатационных затрат благодаря малому усилию переключения (около 30 Н) и возможности восстановления работоспособности заменой уплотнений из ремкомплекта.
Широкая совместимость с большинством промышленных гидростанций и системы фильтрации масла российского и импортного производства.
Принцип работы и схема подключения
Работа гидрораспределителя 2Г71-31 основана на механическом повороте пробки с каналами внутри корпуса. При изменении положения рукоятки потоки рабочей жидкости перераспределяются между портами: P (напор от насоса), T (слив в бак), A и B (рабочие линии к гидроцилиндрам или моторам).
Гидрораспределитель реализует трехпозиционную схему управления: в нейтральном среднем положении линии А и B соединены со сливом T, обеспечивая разгрузку и фиксацию исполнительного механизма. Уравновешивающие отверстия в конструкции пробки гидрораспределителя снижают усилие, необходимое для переключения, что уменьшает нагрузку на оператора. Данная модель гидрораспределителя 2Г71-31 (20 МПа) гарантирует четкое позиционирование и надежную блокировку потока.
Температурный режим и срок службы
Данный гидрораспределитель рассчитан на работу с гидравлическими маслами в температурном диапазоне от +10°C до +70°C. Номинальный ресурс работы превышает 10 000 циклов переключения при условии эксплуатации на рекомендуемых рабочих жидкостях с вязкостью 10–200 сСт. Для обеспечения заявленного ресурса критически важны поддержание чистоты масла через штатную систему фильтрации и предотвращение попадания абразивных частиц в зазор между пробкой и корпусом.
Область применения оборудования
Благодаря сочетанию надежности, компактности и высокой нагрузки гидрораспределитель 2Г71-31 (20 МПа) широко используется в качестве управляющего элемента в гидросистемах различного промышленного и мобильного оборудования:
Строительная и дорожная техника (экскаваторы, бульдозеры, погрузчики).
Грузоподъемные машины (краны, штабелеры, манипуляторы).
Прессовое оборудование (гидравлические прессы, ковочные машины).
Сельскохозяйственные агрегаты (тракторные навесные системы, комбайны).
Коммунальная и специализированная техника (снегоочистители, мусоровозы).
Этот гидрораспределитель часто входит в состав модульных насосных групп и гидростанций для управления отдельными контурами.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности гидрораспределителя 2Г71-31 (20 МПа) рекомендуется использовать оригинальные ремкомплекты, в которые обычно входят:
Усталость металла после многократных циклов срабатывания.
Фиксирующие элементы (штифты, шарики)
Ударные нагрузки при переключении.
Регулярное сервисное обслуживание с заменой уплотнений продлевает срок службы гидрораспределителя 2Г71-31.
Типичные ошибки при подборе
Во избежание некорректной работы системы и преждевременного выхода из строя гидроагрегата, при подборе гидрораспределителя 2Г71-31 следует избегать следующих ошибок:
Несоответствие давления: Выбор устройства с номинальным давлением ниже рабочего в системе приведет к быстрому выходу из строя.
Игнорирование расхода: Максимальный расход через распределитель (16 л/мин) должен соответствовать или превышать производительность насоса гидростанции.
Нарушение температурного режима: Использование при температуре масла ниже +10°C вызывает заедание из-за повышенной вязкости.
Неверный тип рабочей среды: Применение с жидкостями, не указанными в спецификации (например, эмульсиями), может привести к разрушению уплотнений.
Ошибка в схеме подключения: Неправильное соединение линий P, T, A, B вызывает неработоспособность или опасные режимы.
Условное обозначение модели: расшифровка
Маркировка гидрораспределителя 2Г71-31 (20 МПа) подчиняется отраслевой системе обозначений:
2 – количество рабочих позиций (в данном случае трехпозиционная схема: нейтраль – рабочее положение – нейтраль).
Г71
31 – конкретная модификация с присоединением линий A и B к сливу T в нейтральном положении.
20МПа – номинальное рабочее давление, на которое рассчитано устройство.
Габаритные и присоединительные размеры
Рис. 1. Чертеж с габаритными размерами и посадочными отверстиями гидрораспределителя 2Г71-31 (20 МПа).
Крепление гидрораспределителя осуществляется через фланец с четырьмя монтажными отверстиями диаметром 8 мм. Габаритные размеры 100×100×158 мм позволяют интегрировать гидрораспределитель 2Г71-31 в компактные узлы. Присоединительные размеры резьбы К 1/4" соответствуют российским стандартам, что упрощает подключение к трубопроводам.
Примеры оформления заказа
Типовые варианты заказа гидрораспределителя 2Г71-31 для ремонта и комплектации:
Комплект для сервиса: Гидрораспределитель 2Г71-31 + ремкомплект уплотнений RK-2G71 (для проведения планового ТО гидросистемы).
Оптовая закупка: Партия гидрораспределителей 2Г71-31 (20 МПа) в количестве от 20 штук для оснащения новой линии оборудования или создания складского резерва.
Как правильно подобрать гидрораспределитель 2Г71-31 по давлению и расходу?
Ключевые параметры – номинальное давление (20 МПа) и максимальный расход (16 л/мин). Необходимо убедиться, что рабочее давление в вашей системе не превышает 20 МПа, а производительность насоса гидростанции не более 16 л/мин. Тип подключения – резьба К 1/4". Для сред с другими параметрами требуется подбор аналогичной модели с соответствующими характеристиками.
Какие сроки поставки и наличие на складе в Москве?
Гидрораспределители 2Г71-31 (20 МПа) марки ГИДРАВЛИК, как правило, имеются в наличии на центральном складе в Москве. Доставка по Москве и Санкт-Петербургу осуществляется в течение 1-2 рабочих дней. В регионы России (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) отправка происходит в срок от 3 до 7 рабочих дней в зависимости от удаленности. В страны СНГ поставка организуется индивидуально.
Каковы условия эксплуатации (мороз, пыль, качество масла)?
Эксплуатация допускается при температуре масла от +10°C до +70°C. При работе в неотапливаемых помещениях или на открытом воздухе в зимний период необходима система подогрева масла или использование марок масла с низкой температурой застывания. К чистоте рабочей жидкости предъявляются стандартные требования – уровень загрязнения не ниже класса чистоты 19/17/14 по ISO 4406. Обязательно наличие штатного фильтра тонкой очистки в системе.
Можно ли заменить им другой распределитель в существующей системе? Как подобрать аналог?
Да, гидрораспределитель 2Г71-31 (20 МПа) часто используется как функциональный аналог для замены вышедших из строя крановых распределителей. Для корректного подбора необходимы данные о заменяемом изделии: тип (крановый/золотниковый), условный проход (8-10 мм), схема работы (3-позиционная), давление и расход. Специалисты компании ГИДРАВЛИКА помогут подобрать совместимую модель или предложат модернизацию узла подключения. Рекомендуем обратиться за консультацией.
Поставка и гарантия
Гидрораспределитель 2Г71-31 (20 МПа) производится под брендом ГИДРАВЛИК и поставляется компанией ГИДРАВЛИКА. Вся продукция проходит входной контроль и тестирование на герметичность. Гарантийный срок составляет 24 месяца с момента поставки при соблюдении правил эксплуатации. Мы организуем доставку в любой регион России и страны СНГ. Для заказа, получения актуальных цен и технической консультации по подбору гидрораспределителя или его аналога для вашей системы оставьте заявку на сайте https://777-gidra.ru.
