Описание и назначение серии гидрораспределителей МРС63.3
Гидрораспределитель секционный МРС63.3 представляет собой серию многофункциональных модульных гидравлических аппаратов, спроектированных для систем с номинальным расходом до 63 литров в минуту. Эти распределители относятся к классу секционных трехпозиционных устройств с механическим (рычажным) управлением. Основное предназначение гидрораспределителя секционного МРС63.3 — это направление потока рабочей жидкости к различным исполнительным механизмам (гидроцилиндрам, гидромоторам) и обеспечение разгрузки гидросистемы в нейтральном положении золотника. Благодаря модульной конструкции, из отдельных секций можно собрать распределительный блок, управляющий несколькими гидравлическими контурами одновременно, что делает гидрораспределитель секционный МРС63.3 идеальным решением для сложных машин.
Области применения и оборудование
Секционный гидрораспределитель МРС63.3 широко используется в гидросистемах мобильной и промышленной техники российского и зарубежного производства. Его можно встретить на автомобилях специального назначения, коммунальных машинах (мусороуборочных комбайнах, подметальных машинах), автовышках и гидроподъемниках, промышленных тракторах и лесозаготовительной технике, фронтальных погрузчиках и мини-экскаваторах. Универсальность, надежность и возможность работы с отечественными рабочими жидкостями делают гидрораспределитель секционный МРС63.3 популярным выбором для модернизации и ремонта существующего оборудования.
Технические характеристики гидрораспределителя МРС63.3
Ниже представлена таблица с ключевыми техническими параметрами данной серии распределителей.
| Параметр |
Значение |
| Рабочее давление, номинальное / максимальное, МПа |
16 / 20 |
| Диапазон температур рабочей среды, °C |
от -40 до +80 |
| Тип рабочей среды |
Минеральные масла по ГОСТ (И-40А, И-Г-А и др.), совместимые жидкости |
| Номинальный расход (производительность), л/мин |
63 |
| Максимальный расход, л/мин |
80 |
| Условный проход (присоединительный размер), мм |
12 |
| Тип управления золотником |
Ручное (рычажное или тросовое) |
| Число позиций золотника |
3 (подъем-нейтраль-опускание) |
| Количество секций в сборке |
От 1 до 12 |
| Масса одной секции (приблизительно), кг |
~3.5 - 4.5 (зависит от исполнения) |
Условное обозначение модели (шифр)
Модель гидрораспределителя секционного МРС63.3 маркируется по следующему принципу, который позволяет однозначно определить его конфигурацию:
| Позиция в коде |
Расшифровка |
Примеры значений |
| МР |
Серия распределителя (секционный) |
МР |
| С |
Тип: Секционный |
С |
| 63 |
Номинальный поток, л/мин |
63 |
| 3 |
Исполнение по номинальному давлению (20 МПа) |
3 |
| Следующие символы |
Тип золотника (P, L, B, H) |
P, L, B, H |
| Следующие символы |
Тип управления (P — рычажное, D — дистанционное) |
P |
| Следующие символы |
Количество секций (от 1 до 12) |
02, 05, 12 |
Пример полного обозначения: МРС63.3РР01 — одна секция с рычажным управлением и золотником типа Р.
Принцип работы и конструкция
Принцип работы гидрораспределителя секционного МРС63.3 основан на перемещении золотника внутри корпуса секции. Золотник имеет три фиксированных положения: нейтральное (исходное), рабочее 1 и рабочее 2. В нейтральном положении каналы гидрораспределителя секционного МРС63.3 соединены таким образом, что жидкость от насоса идет на слив в бак, разгружая систему. При ручном перемещении рычага оператором золотник сдвигается, открывая путь потоку рабочей жидкости к поршневой или штоковой полости гидроцилиндра. При отпускании рычага возвратная пружина возвращает золотник в нейтральное положение. Каждая секция гидрораспределителя секционного МРС63.3 независимо управляет одним гидравлическим контуром.
Температурный режим работы и срок службы
Гидрораспределитель секционный МРС63.3 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды и рабочей жидкости: от -40°C до +80°C. Это позволяет использовать его в условиях российского климата, включая зимний период. Срок службы аппарата напрямую зависит от соблюдения условий эксплуатации: чистоты рабочей жидкости, отсутствия перегрузок по давлению и регулярного технического обслуживания. При работе на рекомендованных маслах и своевременной замене уплотнений ресурс гидрораспределителя секционного МРС63.3 составляет несколько тысяч моточасов.
Техническая загадка: Что может поднять несколько тонн, но не сдвинется с места без толчка? Ответ: гидравлическая система, в которой стоит наш гидрораспределитель секционный МРС63.3 в нейтральном положении!
Работа в экстремальных условиях и особенности
Конструкция гидрораспределителя секционного МРС63.3 учитывает особенности эксплуатации в России. Он сохраняет работоспособность при температуре до -40°C, что актуально для северных регионов. Аппарат полностью совместим с отечественными минеральными маслами, соответствующими ГОСТ (например, И-40А), что упрощает поиск техжидкостей и снижает стоимость обслуживания. Еще одно важное преимущество — возможность проведения ремонта в полевых условиях. Большинство изнашиваемых элементов (уплотнительные кольца, возвратные пружины) можно заменить без применения специального стендового оборудования, используя стандартный инструмент.
Состав типового ремкомплекта и часто заменяемые детали
В процессе эксплуатации наиболее подвержены износу уплотнительные элементы. Рекомендуется иметь в запасе следующий набор деталей для оперативного ремонта:
| Наименование детали |
Количество в ремкомплекте (на 1 секцию) |
Примечание |
| Уплотнительные кольца круглого сечения |
4-6 шт. |
Для уплотнения золотника |
| Уплотнительные кольца для пробок |
2-4 шт. |
Зависит от конструкции |
| Возвратная пружина золотника |
1 шт. |
При потере жесткости |
| Уплотнительные прокладки между секциями |
2 шт. |
При разборке многоблочного агрегата |
Габаритные и присоединительные размеры, вес

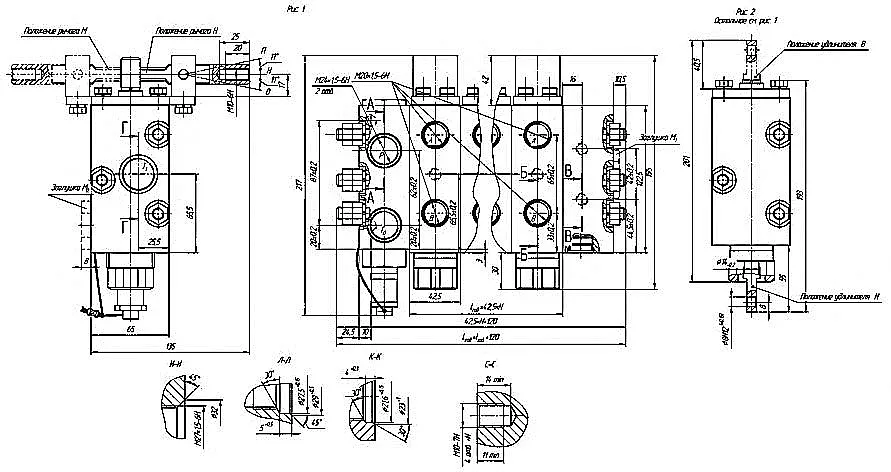

Схема габаритных и присоединительных размеров гидрораспределителя секционного МРС63.3
Габариты и масса распределителя зависят от количества секций в сборке. Ниже представлены ориентировочные данные.
| Количество секций |
Примерная длина сборки, мм |
Примерный вес сборки, кг |
| 1 |
~120 |
~4.0 |
| 4 |
~250 |
~16.0 |
| 8 |
~450 |
~32.0 |
| 12 (максимум) |
~650 |
~48.0 |
Код ТН ВЭД: 8481 20 000 0 (Клапаны для трубопроводов, котлов, резервуаров...). Конкретный код может уточняться при таможенном оформлении.
Примеры заказа моделей серии МРС63.3
При оформлении заказа необходимо указать полное условное обозначение, которое формируется исходя из ваших требований. Примеры популярных конфигураций:
- МРС63.3РР01 — Одна секция с рычажным управлением (тип золотника Р). Идеально для управления одним гидроцилиндром (например, опрокидывателем кузова).
- МРС63.3LP04 — Четыре секции с рычажным управлением (тип золотника L). Подходит для управления стрелой и ковшом мини-экскаватора.
- МРС63.3BP06 — Шесть секций с рычажным управлением (тип золотника B). Применяется на автовышках для управления несколькими сегментами стрелы и выносными опорами.
Для консультации и подбора правильной модификации именно для вашей техники, свяжитесь с техническими специалистами ГИДРАВЛИКА.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию гидрораспределителя МРС63.3?
Необходимо определить основные параметры: количество независимо управляемых гидроконтуров (это задаст количество секций, от 1 до 12), тип управления (ручное рычажное или дистанционное) и расположение органов управления на машине (это определяет тип золотника: P, L, B, H). Наши специалисты помогут расшифровать маркировку старого распределителя или подобрать новую модель под ваши задачи.
2. С какими рабочими жидкостями совместим гидрораспределитель секционный МРС63.3?
Аппарат рассчитан на работу с минеральными индустриальными маслами (вязкость 20-50 сСт при 50°C) типа И-40А, И-Г-А по ГОСТ, а также с их зарубежными аналогами (HLP по DIN). Использование нерекомендованных жидкостей, особенно на водной основе или с химически агрессивными присадками, может привести к повреждению уплотнений и снижению ресурса.
3. Каковы сроки поставки и доставки по России?
Стандартные модификации гидрораспределителя секционного МРС63.3 часто есть в наличии на нашем складе в Екатеринбурге. Доставка в большинство регионов РФ осуществляется в течение 3-10 рабочих дней транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или почтой. Срок поставки нестандартных исполнений (с большим числом секций, дистанционным управлением) уточняется индивидуально.
4. Можно ли заменить распределитель другой марки на МРС63.3?
Да, замена возможна, но требует проверки по присоединительным размерам (межосевое расстояние крепежных отверстий и диаметры гидропорт), номинальному давлению и расходу. Гидрораспределитель секционный МРС63.3 имеет условный проход 12 мм и может заменить многие аналогичные агрегаты. Перед заменой рекомендуем прислать фото старого аппарата и схему подключения для консультации.
Завершение
Гидрораспределитель секционный МРС63.3 от бренда ГИДРАВЛИКА — это проверенное, надежное и ремонтопригодное решение для управления гидравликой на разнообразной технике. Его модульность, совместимость с российскими маслами и способность работать в суровых климатических условиях делают его оптимальным выбором для российского рынка. Все поставки осуществляются напрямую со склада в Екатеринбурге с гарантией производителя. Мы организуем доставку в любой город России: Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Красноярск и многие другие. Для заказа или получения подробной консультации обратитесь к нашим менеджерам через форму обратной связи или по телефону.
