Гидрораспределитель секционный МРC160.4 – это ключевой узел управления в гидравлических системах мобильной и сельскохозяйственной техники. Он предназначен для точного направления потока рабочей жидкости к гидроцилиндрам или гидромоторам, обеспечивая выполнение основных операций: подъем, опускание, фиксацию и плавающий режим. Благодаря модульной секционной конструкции, количество рабочих секций (золотников) можно изменять от 1 до 8, что делает гидрораспределитель секционный МРC160.4 универсальным решением для широкого спектра задач.
Назначение и область применения
Данная модель распределителя находит свое применение в гидросистемах, где требуется надежное и пропорциональное управление. Основные области использования включают тракторы различных модификаций, комбайны, экскаваторы-погрузчики, автокраны, манипуляторы, дорожно-строительную технику и лесозаготовительные машины. Гидрораспределитель секционный МРC160.4 обеспечивает четыре позиции золотника: «Подъем», «Нейтраль», «Опускание» и «Плавающая», с фиксацией в рабочих позициях и автоматическим возвратом из них.
Основные технические характеристики
Ниже приведены ключевые параметры, определяющие производительность и надежность данного гидроагрегата.
| Параметр | Значение |
|---|
| Тип распределителя | Секционный с открытым центром |
| Номинальное рабочее давление, МПа | 20 |
| Максимальное давление, МПа | 25 |
| Номинальный расход (пропускная способность), л/мин | 160 |
| Максимальный расход, л/мин | 200 |
| Условный проход (присоединительный размер), мм | 25 |
| Тип рабочей среды | Минеральные гидравлические масла по ГОСТ (например, И-20А, И-30А, ВМГЗ) |
| Диапазон рабочих температур, °C | От -40 до +80 |
| Количество золотников (секций) | От 1 до 8 |
| Позиции золотника | Подъем, Нейтраль, Опускание, Плавающая |
| Тип управления | Ручное рычажное, дистанционное тросовое |
| Присоединение | Резьбовое или фланцевое (по заказу) |
| Код ТН ВЭД | 8481 20 000 0 |
Габариты и масса
Вес и размеры гидрораспределителя секционного МРC160.4 зависят от количества установленных золотниковых секций. Базовая масса входной и выходной секций составляет около 20 кг, каждая дополнительная золотниковая секция добавляет примерно 11 кг. Габаритные размеры также увеличиваются с добавлением секций.
| Количество золотников (N) | Примерная масса, кг | Примечание |
|---|
| 1 | ~31 | Входная + выходная + 1 золотник |
| 4 | ~64 | Входная + выходная + 4 золотника |
| 8 | ~108 | Входная + выходная + 8 золотников |
Принцип работы
Работа гидрораспределителя секционного МРC160.4 основана на перемещении золотника внутри корпуса секции. Золотник – это точено-шлифованный цилиндр, имеющий канавки и пояски. При ручном или дистанционном управлении оператор перемещает рычаг, что через механическую связь (или трос) сдвигает золотник. В зависимости от позиции, каналы в корпусе открываются или закрываются, направляя поток масла от насоса (P) к силовому гидроцилиндру (A или B) или на слив в бак (T). В нейтральной позиции «открытый центр» обеспечивает свободный проход жидкости от насроса к баку, разгружая систему. Фиксация в рабочих позициях и автоматический возврат реализованы с помощью пружин и шариковых механизмов.
Температурный режим и срок службы
Конструкция гидрораспределителя секционного МРC160.4 рассчитана на работу в широком диапазоне температур от -40°C до +80°C. Это позволяет использовать его в условиях российского климата как в летнюю жару, так и в зимние морозы. Срок службы агрегата при соблюдении правил эксплуатации, использовании рекомендованных рабочих сред и своевременном техническом обслуживании составляет не менее 10 000 моточасов или 5 лет. Основными факторами, влияющими на ресурс, являются чистота гидравлической жидкости и отсутствие перегрузок по давлению.
Шутка-загадка: Что может одновременно поднимать, опускать, фиксировать и парить, но при этом всегда остается на своем месте? Конечно же, наш надежный гидрораспределитель секционный МРC160.4 – истинный мастер многостаночного управления в гидросистеме!
Комплектация и ремонтопригодность
Гидрораспределитель секционный МРC160.4 отличается высокой ремонтопригодностью. Большинство изнашиваемых деталей доступны в составе ремонтных комплектов (ремкомплектов). Типичный ремкомплект для одной золотниковой секции включает:
| Наименование детали | Количество | Примечание |
|---|
| Уплотнительные кольца круглого сечения (торцовые) | Комплект | Материал NBR или FKM |
| Уплотнительные манжеты (для штоков управления) | 2-4 шт. | |
| Пружины возврата золотника | 2 шт. | |
| Шарики фиксатора | 4-6 шт. | |
| Прокладки межсекционные | 2 шт. | При ремонте секции |
Наиболее часто подвержены износу уплотнительные элементы (кольца, манжеты), пружины возврата и поверхности золотника. При наличии базового набора инструментов возможен ремонт в полевых условиях, что особенно ценно для удаленных объектов.
Работа в экстремальных условиях и совместимость
Данная модель адаптирована для эксплуатации в тяжелых условиях. Работа при температуре -40°C обеспечивается применением морозостойких уплотнительных материалов. Гидрораспределитель секционный МРC160.4 полностью совместим с отечественными минеральными гидравлическими маслами, соответствующими ГОСТ, что упрощает сервис и снижает эксплуатационные расходы. Конструкция предусматривает возможность быстрой разборки-сборки для очистки или замены изношенных деталей без специального оборудования, что критически важно для поддержания работоспособности техники вдали от станций обслуживания.
Условное обозначение (шифр)
Структура условного обозначения гидрораспределителя секционного МРC160.4 раскрывает его основные параметры. Расшифровка на примере кода МРС160.4:
- МР – Мелитопольский Распределитель.
- С – Секционное исполнение.
- 160 – Номинальный расход в литрах в минуту (160 л/мин).
- 4 – Исполнение по номинальному давлению (4 соответствует 20 МПа).
В полном заказном обозначении после основного кода могут указываться тип управления (Р, Д, Т и т.д.), количество и тип золотников (например, 4 золотника типа 4), наличие гидрозамков (Г) и другие особенности.
Габаритные и присоединительные размеры
Для точного монтажа и интеграции в гидросистему ниже приведены чертежи с основными размерами гидрораспределителя секционного МРC160.4. Изображения показывают виды с разных сторон, расположение присоединительных отверстий и монтажных элементов.

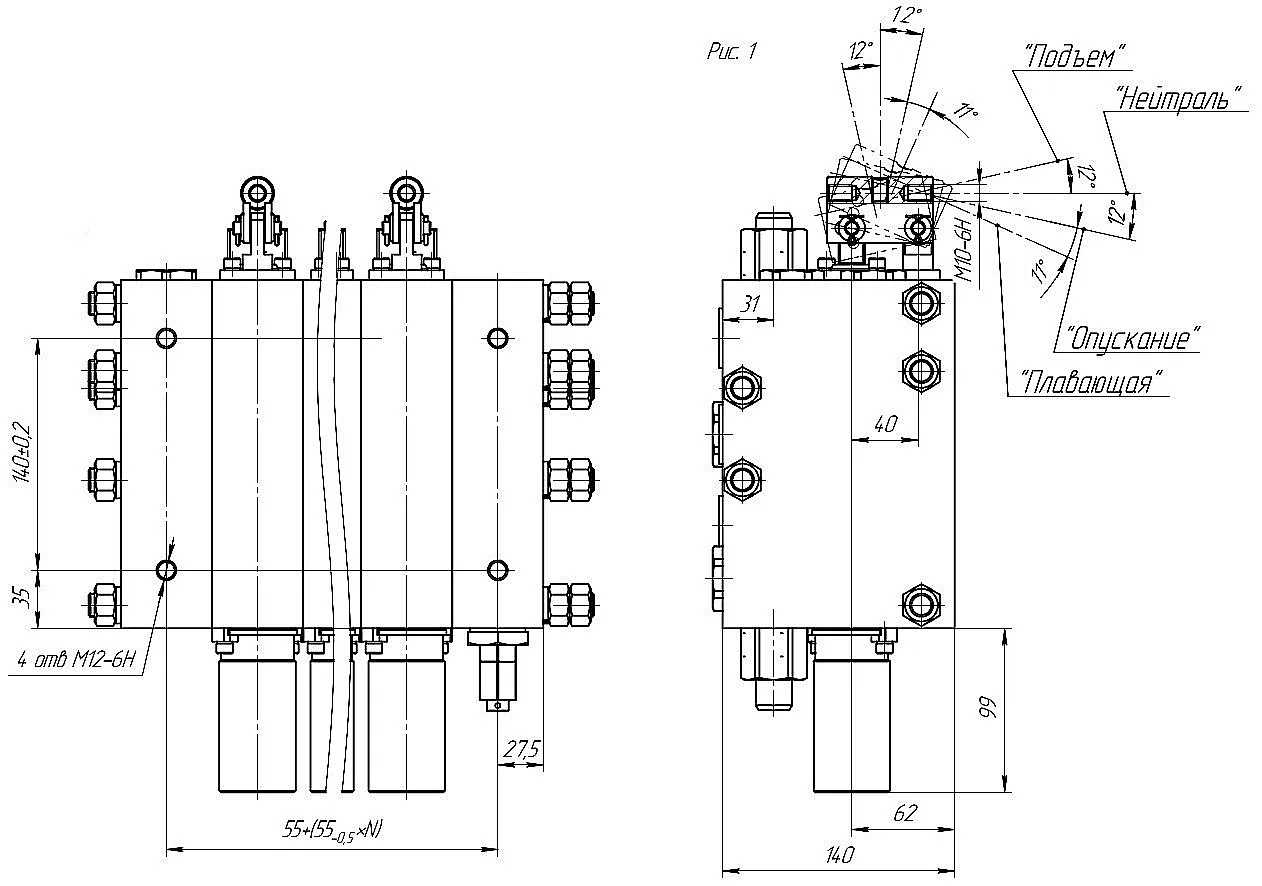

Рис. 1. Общий вид и габаритные размеры гидрораспределителя МРC160.4.

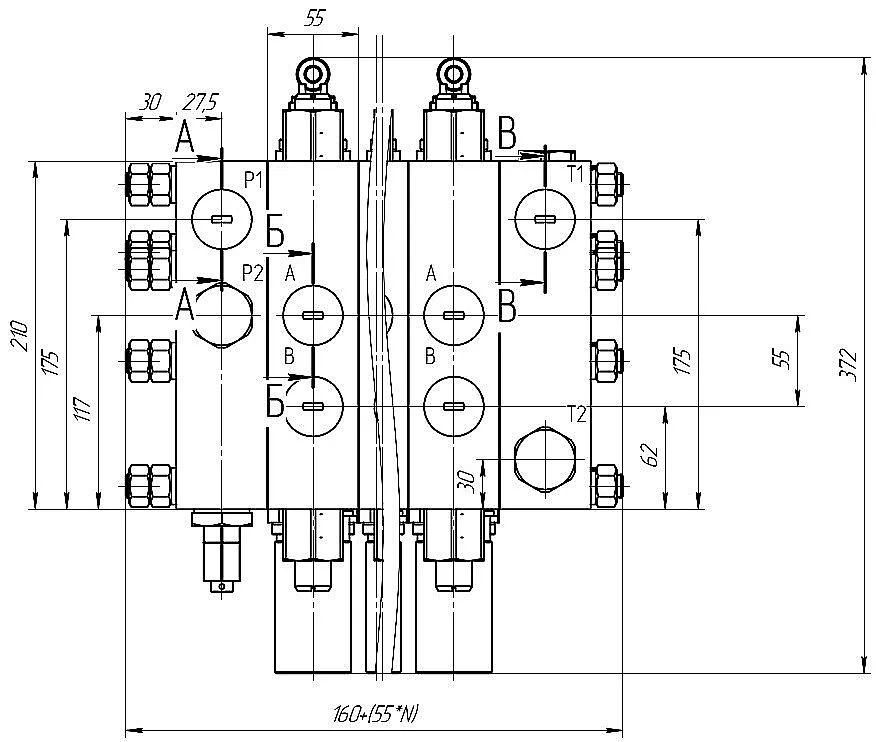

Рис. 2. Вид со стороны присоединительных портов (P, T, A, B).

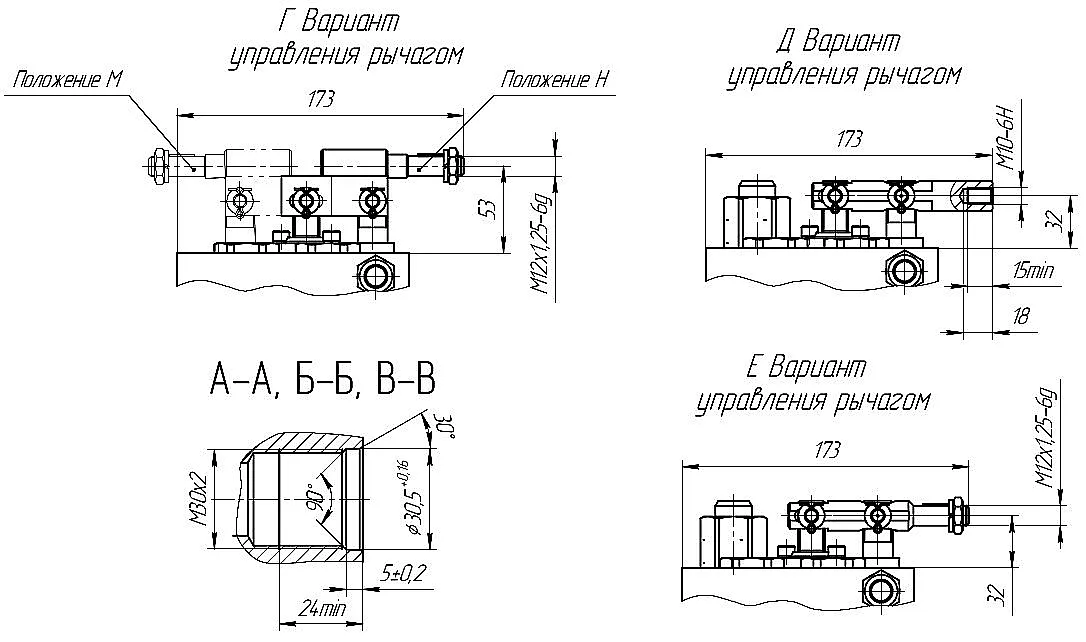

Рис. 3. Размеры по осям крепежных отверстий и межосевые расстояния.

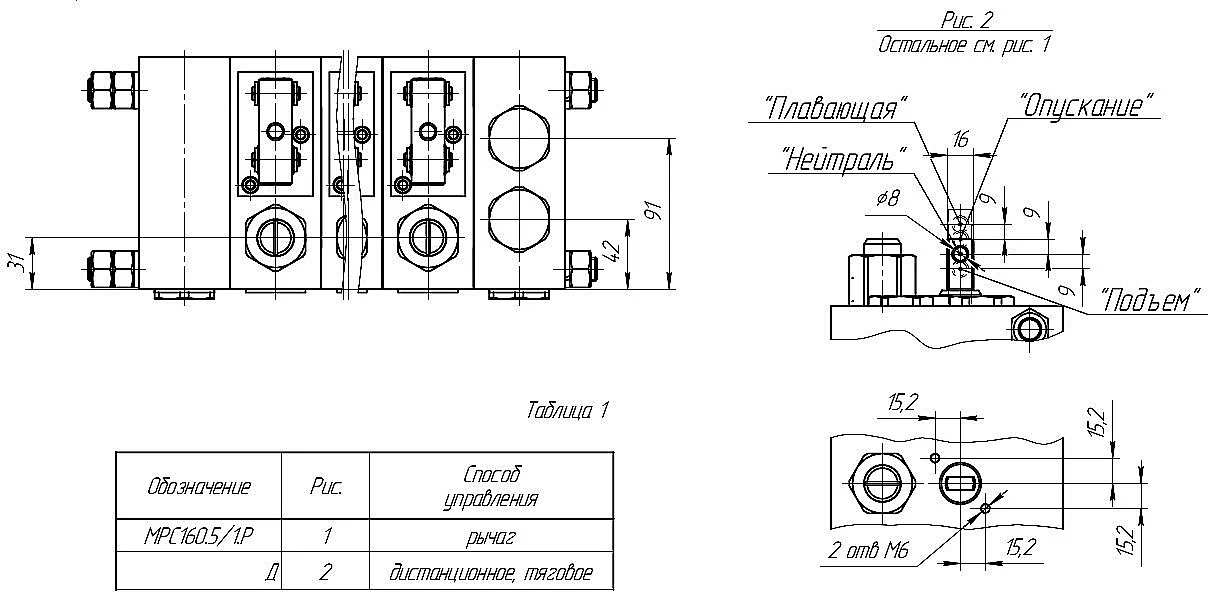

Рис. 4. Детальный чертеж монтажной плоскости и присоединительных размеров.
Примеры заказа и комплектации
При оформлении заказа на гидрораспределитель секционный МРC160.4 необходимо указать требуемую комплектацию. Вот несколько типовых примеров:
- МРС160.4 с 3 золотниками, рычажным управлением: Базовая конфигурация для управления тремя гидроцилиндрами (например, на погрузчике).
- МРС160.4 с 6 золотниками, дистанционным тросовым управлением: Для техники, где требуется вынос пульта управления (автокраны, манипуляторы).
- МРС160.4 с 4 золотниками и гидрозамками (Г): Для систем, где необходима надежная фиксация положения гидроцилиндров под нагрузкой (например, стрела экскаватора).
Для получения точного коммерческого предложения и расчета стоимости рекомендуем обратиться к нашим специалистам через форму заказа или по контактам, указанным в разделе Контакты.
Поставка и доставка по России
Наша компания, ГИДРАВЛИКА, осуществляет поставки гидрораспределителя секционного МРC160.4 напрямую со склада в Екатеринбурге. Мы гарантируем качество продукции и обеспечиваем оперативную доставку в любой регион Российской Федерации транспортными компаниями или собственной логистической службой. Доставка доступна в ключевые города, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, а также в отдаленные населенные пункты. Все оборудование поставляется с необходимой технической документацией и гарантией производителя.
