Описание и назначение блока кондиционирования БК-Р-10-1
Блок кондиционирования БК-Р-10-1 выступает комплексным решением для подготовки сжатого воздуха в промышленных пневматических системах. Данное устройство интегрирует три ключевых узла подготовки среды: фильтр-влагоотделитель, регулятор давления и маслораспылитель. Блок кондиционирования БК-Р-10-1 обеспечивает стабильную подачу очищенного, осушенного и смазанного воздуха к пневмоцилиндрам, приводам и прочему исполнительному оборудованию, что напрямую влияет на его ресурс и надёжность.
Масса устройства составляет 2.44 кг при габаритных размерах 185×85×150 мм. Основное присоединение выполнено на цилиндрическую резьбу G 3/8", что соответствует условному проходу Ду 10 мм. Код ТН ВЭД изделия: 8481 30 000 0.
| Параметр | Значение |
|---|
| Габариты (Д×Ш×В), мм | 185 × 85 × 150 |
| Масса, кг | 2,44 |
| Присоединительная резьба | G 3/8" (наружная) |
| Код ТН ВЭД | 8481 30 000 0 |
Приходит новый блок кондиционирования БК-Р-10-1 в цех и говорит старому клапану: «Знаешь, в чем наше главное отличие? Я всегда выпускаю чистый воздух, а не пар из ушей, как некоторые!»
Технические характеристики устройства БК-Р-10-1
Технические параметры блока кондиционирования БК-Р-10-1 определяют его способность обеспечивать качественную работу пневмоприводов в длительном цикле. Модель рассчитана на эксплуатацию в составе систем с высокими требованиями к качеству рабочей среды.
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 10 |
| Присоединительная резьба | G 3/8" |
| Рабочее давление (номинальное), МПа (бар) | 1,0 (10) |
| Регулируемый диапазон давлений, МПа | 0,05 – 0,85 |
| Расход воздуха при давлении 0,4 МПа, м³/мин | 0,55 |
| Тонкость фильтрации, мкм | до 40 (12 класс по ГОСТ 17433) |
| Вместимость масляного резервуара, см³ | 200 |
| Диапазон температур рабочей среды, °C | -40 ... +50 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 4 |
Преимущества и особенности эксплуатации
Внедрение блока кондиционирования БК-Р-10-1 в пневмосистему обеспечивает ряд эксплуатационных выгод для предприятия.
· Повышенная защита оборудования. Эффективная фильтрация твёрдых частиц и конденсата предотвращает абразивный износ и коррозию дорогостоящих пневмоцилиндров и пневмомоторов.
· Стабильность давления и производительности. Редукционный клапан поддерживает заданное давление вне зависимости от колебаний в магистрали, гарантируя точность работы автоматических линий.
· Увеличение межсервисных интервалов. Централизованная подача масла через маслораспылитель минимизирует сухое трение, продлевая ресурс уплотнений и подвижных пар.
· Удобство монтажа и сервиса. Компактный моноблочный корпус из алюминиевого сплава упрощает установку. Все сервисные узлы (фильтр, маслозаливная горловина, регулятор) доступны для быстрого обслуживания.
Принцип работы блока кондиционирования в системе
Сжатый воздух из магистрали поступает на входной патрубок, обозначенный «ВХ». Первый этап обработки происходит в фильтре-влагоотделителе, где осуществляется грубая очистка от механических примесей и отделение капельной влаги. Далее поток направляется в редукционный клапан, который снижает давление до значения, установленного оператором с помощью регулировочной рукоятки; текущее давление контролируется встроенным манометром.
После регулировки воздух проходит через узел маслораспылителя (лубрикатора). Здесь в поток инжектируется дозированное количество смазочного масла (регулировка в диапазоне 0,5–20 капель в минуту), необходимое для смазывания последующих элементов пневмосистемы. Очищенный, осушенный и смазанный воздух подаётся на выход «ВЫХ». В конструкцию также интегрировано реле давления РД-4/25М-10, формирующее электрический сигнал для системы управления при выходе давления за установленные пределы.
Температурный режим и ресурс работы
Климатическое исполнение УХЛ4 позволяет блоку кондиционирования БК-Р-10-1 безотказно функционировать в широком температурном диапазоне от -40°C до +50°C. Устройство рассчитано на непрерывный рабочий цикл в условиях производственных цехов. Срок службы агрегата при соблюдении регламента технического обслуживания превышает 10 лет.
На ресурс напрямую влияет качество подаваемого сжатого воздуха и регулярность сервиса. Основные факторы, сокращающие межремонтный период: наличие избыточного количества конденсата и абразивных частиц на входе, использование нерегламентированных смазочных материалов, несвоевременная замена фильтрующего элемента. Рекомендуется проверять уровень масла не реже чем каждые 500 моточасов и производить замену фильтрующего картриджа каждые полгода.
Области применения и типовое оборудование
Блок кондиционирования БК-Р-10-1 находит применение во всех отраслях промышленности, где используется пневмопривод. Типичные сферы использования:
· Машиностроение и металлообработка: питание пневмоцилиндров станков с ЧПУ, зажимных патронов, манипуляторов, литейных машин и прессового оборудования.
· Пищевая и упаковочная промышленность: обеспечение работы автоматических линий розлива, фасовки, этикетирования и упаковки, где критична чистота воздуха.
· Автоматизированные комплексы: роботизированные сборочные линии, сварочные аппараты, окрасочные камеры с пневматическим распылением.
· Строительство и спецтехника: системы управления пневмоприводами в строительной технике, стенды для испытаний.

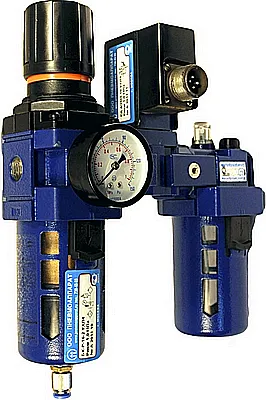

Внешний вид устройства БК-Р-10-1 с патрубками G 3/8" и манометром.
Комплектация и запасные части
Базовый ремонтный комплект для технического обслуживания блока кондиционирования БК-Р-10-1 включает наиболее подверженные износу элементы. Их своевременная замена предотвращает внеплановые остановки линии.
| Наименование запчасти | Назначение и особенности износа |
|---|
| Фильтрующий картридж (сетка) | Загрязнение механическими частицами. Требует периодической замены или промывки. |
| Уплотнительные кольца и манжеты (комплект) | Резиновые уплотнения на штоке регулятора и в соединениях. Изнашиваются от трения и старения резины. |
| Смотровое стекло маслораспылителя | Может потускнеть или получить механические повреждения. |
| Пружина редукционного клапана | Определяет точность настройки давления. Потеря упругости ведёт к дрейфу настроек. |
Расшифровка условного обозначения и примеры заказа
Маркировка изделия БК-Р-10-1 построена по следующему принципу: «БК» – функциональное назначение (блок кондиционирования); «Р» – наличие встроенного реле давления; «10» – номинальный размер условного прохода в миллиметрах; «1» – тип присоединительной резьбы (цилиндрическая по ГОСТ 6357). Полное обозначение для заказа включает климатическое исполнение, например: Блок кондиционирования БК-Р-10-1 УХЛ4.
Пример 1 (базовый): Заказ стандартной модели для замены вышедшего из строя узла в составе гидростанции для пресса. Указывается артикул БК-Р-10-1.
Пример 2 (под специфичное подключение): Заказ аналогичного устройства, но с переходами на коническую резьбу BSPT для интеграции в импортную линию. Указывается артикул базовой модели и отдельно запрашивается требуемый комплект переходников.
Типичные ошибки при подборе и монтаже
Некорректный выбор или установка блока кондиционирования БК-Р-10-1 могут привести к снижению эффективности или поломке.
1. Несоответствие пропускной способности. Установка блока с расходом 0,55 м³/мин в систему, потребляющую 1 м³/мин, вызовет падение давления и неработоспособность исполнительных механизмов.
2. Игнорирование типа рабочей среды. Модель рассчитана на подготовку сжатого воздуха. Попадание в блок кондиционирования агрессивных газов или паров приведёт к разрушению внутренних компонентов.
3. Установка без учёта направления потока. Монтаж блока «задом наперёд», когда вход и выход поменяны местами, полностью нарушит работу фильтра и лубрикатора.
4. Пренебрежение подготовкой воздуха на входе. Отсутствие предварительного фильтра грубой очистки перед блоком кондиционирования БК-Р-10-1 приведёт к его быстрому загрязнению и частым сервисным остановкам.
Габаритные и монтажные размеры

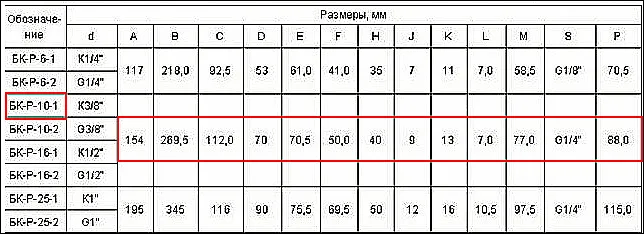

Для корректной интеграции узла в существующий трубопровод или на установку необходимо свериться с его присоединительными размерами. Основные посадочные расстояния и расположение патрубков показаны на схемах.

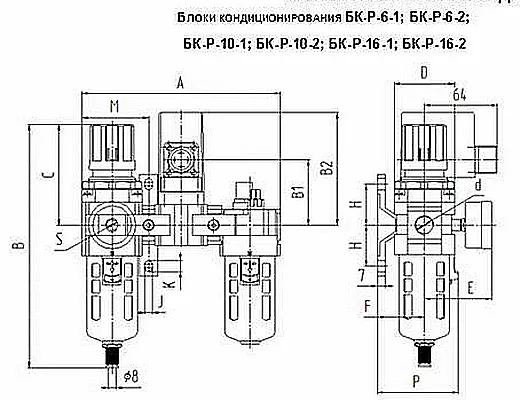

Чертёж с габаритами БК-Р-10-1 для проверки места установки.
Схематичное изображение врезки блока в систему.
Проверьте соответствие межосевых расстояний, расположение регулировочных элементов для свободного доступа и убедитесь в наличии пространства для обслуживания (демонтажа фильтра, заливки масла).
