Электродвигатель АЭ4-400Х-4У2 представляет собой мощный асинхронный приводной агрегат с короткозамкнутым ротором. Он предназначен для работы в составе пятимашинных преобразовательных агрегатов тяжелых карьерных экскаваторов, обеспечивая питание систем управления и гидравлики. Основная функция данной модели – преобразование электрической энергии в механическую для создания вращающего момента на приводе генераторно-моторной группы.
Устройство рассчитано на продолжительный режим работы S1 в тяжелых условиях карьеров. Изделие характеризуется высокой надежностью и соответствует строгим правилам эксплуатации электроустановок.
Основные габариты и параметры
Электродвигатель АЭ4-400Х-4У2 является крупногабаритным оборудованием. Его вес составляет 2070 кг. Высота оси вращения (габаритный размер, определяющий монтажное положение) стандартизирована и равна 400 мм. Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8501 – электродвигатели и генераторы.
| Параметр | Значение |
|---|
| Масса, кг | 2070 |
| Высота оси вращения, мм | 400 |
| Монтажное исполнение по ГОСТ | IM 1001 (на лапах) |

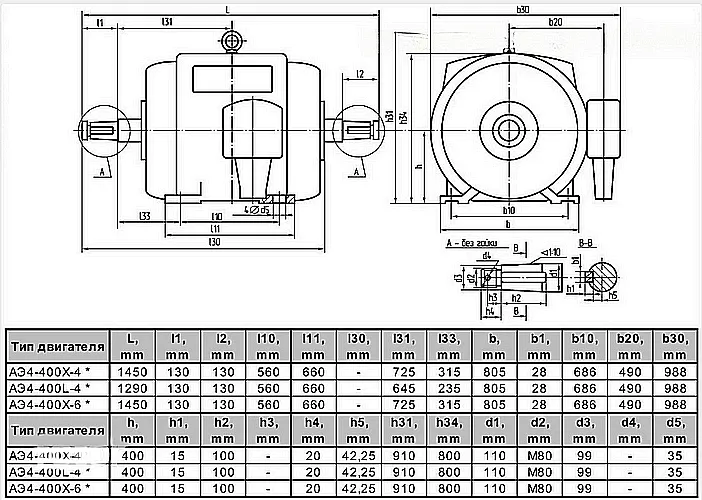

Электродвигатель АЭ4-400Х-4У2, вид сбоку, демонстрация корпуса и лап крепления.

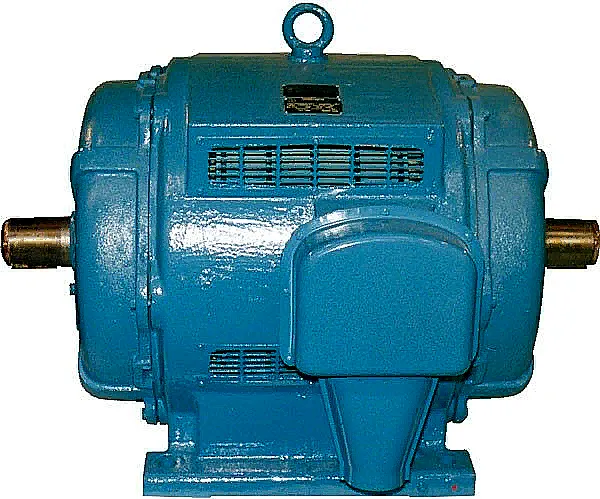

Электродвигатель АЭ4-400Х-4У2, фронтальный вид с коробкой выводов и элементами крепления.
На стройплощадке новый инженер спрашивает у старого механика: «Что делать, если электродвигатель АЭ4-400Х-4У2 задымился?». Механик, не отрываясь от осмотра муфты, отвечает: «Первым делом отключи питание 6 кВ. А вторым – закажи новый у «ГИДРАВЛИКИ», потому что коптить он умеет, а чиниться – не очень».
Технические характеристики электродвигателя АЭ4-400Х-4У2
Приведенная ниже таблица содержит ключевые параметры, определяющие область применения и условия интеграции двигателя в систему.
| Наименование параметра | Значение |
|---|
| Тип двигателя / Серия | Асинхронный, А4 (АЭ4) |
| Номинальное напряжение, В | 6000 |
| Номинальная мощность, кВт | 500 |
| Номинальный КПД, % | 94,7 |
| Коэффициент мощности (cos φ) | 0,88 |
| Синхронная частота вращения, об/мин | 1500 |
| Режим работы | S1 (продолжительный) |
| Степень защиты корпуса | IP23 |
| Способ охлаждения | IC01 (с естественным охлаждением) |
| Климатическое исполнение и размещение | У2 (для умеренного климата) |
| Класс изоляции обмоток | F (допустимая температура 155°C) |
| Тип пуска | Прямой (напрямую в сеть) |
Преимущества и особенности эксплуатации
Выбор конкретной модели электродвигателя АЭ4-400Х-4У2 для модернизации или ремонта карьерной техники дает пользователю ряд существенных преимуществ.
Повышенная надежность и ресурс. Конструкция с жесткой обмоткой статора в открытых пазах и литой короткозамкнутой обмоткой ротора обеспечивает устойчивость к механическим и электрическим нагрузкам, характерным для вибраций экскаватора.
Адаптация к суровым условиям. Климатическое исполнение У2 и специальная система защиты IP23 позволяют использовать этот электродвигатель при низких температурах и в условиях повышенной запыленности карьеров.
Снижение эксплуатационных расходов. Высокий КПД (94.7%) и надежные подшипниковые узлы с консистентной смазкой минимизируют потери энергии и периодичность технического обслуживания.
Унификация и совместимость. Электродвигатель АЭ4-400Х-4У2 является штатным приводом для ряда моделей экскаваторов, что упрощает процедуру замены и поиск запасных частей.
Обеспечение стабильности работы главного привода. Двигатель гарантирует устойчивое вращение с синхронной частотой 1500 об/мин, что критически важно для стабильной работы сопряженных генераторов в пятимашинном агрегате.
Принцип работы в составе гидросистемы экскаватора
Электродвигатель АЭ4-400Х-4У2 является первичным источником механической энергии в схеме главного привода карьерного экскаватора. При подаче трехфазного напряжения 6000 В на обмотки статора, соединенные в «звезду», внутри магнитопровода создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутой обмотке ротора, заставляя его вращаться с частотой, близкой к синхронной (1500 об/мин).
Крутящий момент с вала двигателя через эластичную муфту передается на вал генератора постоянного тока (ГПТ), входящего в состав пятимашинного агрегата. Этот ГПТ, в свою очередь, питает двигатели постоянного тока хода, подъема и напора. Таким образом, именно надежная работа данного асинхронного двигателя определяет стабильность всех силовых гидравлических и электрических цепей рабочего оборудования экскаватора.
Температурный режим, условия работы и срок службы
Двигатели серии АЭ4-400Х-4У2 рассчитаны на продолжительный режим работы (S1) в широком диапазоне температур окружающей среды: от -45°C до +40°C для исполнения У2. Это позволяет эксплуатировать технику в большинстве климатических зон России, включая северные регионы.
Ключевыми факторами, определяющими ресурс электродвигателя, являются качество питающего напряжения, соблюдение периодичности сервиса подшипниковых узлов и состояние системы охлаждения. Пыль и загрязнения, оседающие на ребрах корпуса и жалюзи щитов, могут привести к перегреву и снижению срока службы изоляции. Регламентная замена консистентной смазки (Литол-24, ЦИАТИМ-201/202) в подшипниках качения – обязательная процедура для поддержания заявленного ресурса.
Область применения и совместимое оборудование
Основное назначение электродвигателя АЭ4-400Х-4У2 – привод пятимашинных преобразовательных агрегатов в силовой схеме тяжелых карьерных экскаваторов. Модель является штатной для следующих типов техники:
Экскаваторы ЭКГ-5 всех модификаций (ЭКГ-5А, ЭКГ-5В, ЭКГ-5А-УС).
Экскаваторы ЭКСГ-5 (с грейферным оборудованием).
Карьерные экскаваторы ЭКГ-4,6Б.
Сфера применения ограничена горнодобывающей отраслью и предприятиями, эксплуатирующими указанные модели экскаваторной техники, где требуется надежный и мощный первичный электропривод.
Состав типового ремкомплекта и слабые места
Наиболее подвержены износу в процессе эксплуатации электродвигателя АЭ4-400Х-4У2 следующие элементы:
| Наименование узла/детали | Причина и условия возможного износа |
|---|
| Подшипники качения (типа 70322) | Естественный износ от постоянной нагрузки, недостаток или загрязнение смазки, перекос вала. |
| Уплотнения подшипниковых узлов (сальники, манжеты) | Потеря эластичности от температуры и времени, механический износ, попадание абразивной пыли. |
| Изоляция обмоток статора | Термическое старение при перегревах, воздействие влаги, вибрационные нагрузки. |
| Коробка выводов, изоляторы, контакты | Ослабление контактов из-за вибрации, трещины в фарфоровых изоляторах от механических воздействий. |
Распространенные ошибки при подборе аналога
Невнимание к климатическому исполнению. Установка двигателя тропического исполнения (Т2) в условиях северных карьеров или наоборот.
Игнорирование монтажного исполнения и присоединительных размеров. Несовпадение посадочных мест лап, высоты оси вращения или типа муфты приводит к необходимости сложной переделки фундамента.
Выбор двигателя по мощности без учета режима работы. Для циклических нагрузок с частыми пусками может потребоваться модель с другими пусковыми характеристиками.
Пренебрежение системой защиты (IP) и охлаждения (IC). Установка двигателя со степенью защиты ниже требуемой в пыльной среде карьера сокращает его ресурс.
Расшифровка условного обозначения модели
Индекс АЭ4-400Х-4У2 содержит полную информацию об основных параметрах изделия:
АЭ – Асинхронный Электродвигатель экскаваторного исполнения с короткозамкнутым ротором.
4 – Номер серии (базовая конструктивная серия).
400 – Высота оси вращения вала над плоскостью фундамента, мм.
Х – Установочный размер по длине корпуса (в данном случае, длинная версия).
4 – Количество полюсов (определяет синхронную частоту вращения: для 4 полюсов – 1500 об/мин).
У2 – Климатическое исполнение (У – для умеренного климата) и категория размещения (2 – для эксплуатации на открытом воздухе под навесом).
Примеры оформления заказа
При обращении для приобретения электродвигателя АЭ4-400Х-4У2 рекомендуется указывать полное обозначение и необходимые опции:
Базовый заказ: Электродвигатель АЭ4-400Х-4У2, 500 кВт, 6000 В, 1500 об/мин, IM 1001, исполнение У2.
Заказ с системой мониторинга: Электродвигатель АЭ4-400Х-4У2 с комплектом датчиков контроля температуры обмотки статора и подшипниковых узлов.
Запрос на альтернативное присоединение: Консультация по подбору аналога двигателя АЭ4-400Х-4У2 с фланцевым креплением (IM 3001) при сохранении электрических параметров.
Для оформления заявки воспользуйтесь формой на сайте или свяжитесь с техническими специалистами отдела продаж.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать замену двигателю АЭ4-400Х-4У2 по давлению и частоте?
Ключевыми параметрами для подбора являются номинальное напряжение (6000 В), мощность (500 кВт), синхронная частота вращения (1500 об/мин) и режим работы (S1). Обязательно сверьте климатическое исполнение (У2 для умеренного климата) и монтажные размеры, особенно высоту оси вращения 400 мм.
Каковы сроки поставки электродвигателя АЭ4-400Х-4У2 по России и есть ли он в наличии?
Сроки поставки зависят от текущей складской программы. Наличие на складе в Москве и Екатеринбурге уточняйте у менеджеров. Доставка во все регионы РФ и страны СНГ (Казахстан, Беларусь и др.) организуется в кратчайшие сроки после подтверждения заказа.
Можно ли эксплуатировать двигатель АЭ4-400Х-4У2 на открытой площадке в условиях мороза и пыли?
Да, климатическое исполнение У2 и степень защиты IP23 прямо предусматривают работу под навесом при температуре до -45°C. Однако прямое попадание осадков на корпус недопустимо, а при высокой запыленности необходимо уделять особое внимание очистке систем охлаждения (жалюзи подшипниковых щитов).
Обеспечивается ли совместимость с существующим оборудованием экскаватора и можно ли подобрать аналог?
Электродвигатель АЭ4-400Х-4У2 является стандартным изделием для замены в указанных моделях экскаваторов. Наши инженеры могут подобрать функциональный аналог или модификацию под конкретные требования, проверив совместимость по всем электрическим и механическим параметрам, включая тип присоединительной муфты.
