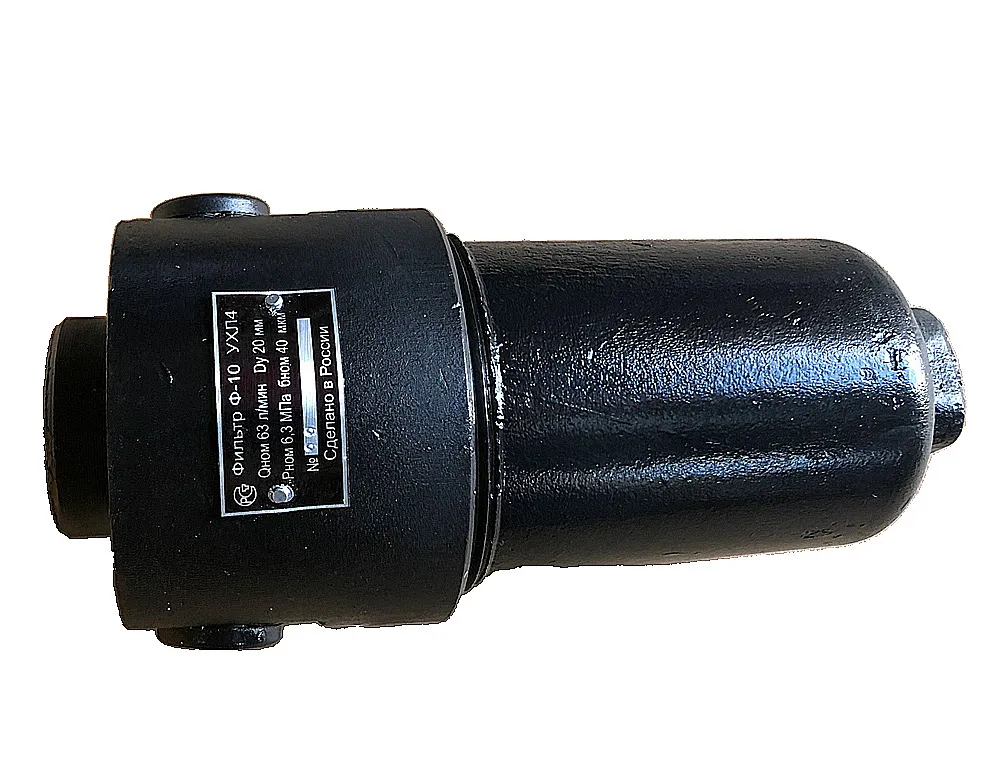

Фильтр Ф10 20-40/6,3

Гидравлический фильтр Ф10 20-40/6,3 представляет собой высоконадежный элемент для фильтрации рабочей жидкости в стационарных и мобильных гидросистемах. Основная функция устройства — защита дорогостоящих компонентов (насосов, гидроцилиндров, распределителей) от абразивного износа, вызванного механическими примесями. Данная модель гарантирует поддержание требуемого класса чистоты рабочей среды.

Назначение и область применения

Фильтр Ф10 20-40/6,3 предназначен для установки в напорные и сливные магистрали гидравлического оборудования. Его ключевая задача — продление ресурса работы всей системы за счет эффективного улавливания частиц загрязнений размером свыше 40 микрон. Устройство совместимо с минеральными маслами, синтетическими жидкостями типа HFC, HFD и биоразлагаемыми смазочными материалами.

Вес, габариты и код ТН ВЭД

Фильтр Ф10 20-40/6,3 относится к компактным решениям. Его основные размерные параметры делают монтаж удобным даже в условиях ограниченного пространства. Устройство классифицируется по единой Товарной номенклатуре внешнеэкономической деятельности.

— В чем секрет долгой и счастливой жизни гидравлической системы?
— В верном друге, который всегда фильтрует базар, то есть масло! Например, в Фильтре Ф10 20-40/6,3.

Технические характеристики и параметры

Преимущества и особенности эксплуатации

Применение Фильтра Ф10 20-40/6,3 в гидросистеме дает пользователю несколько существенных выгод:

1. Увеличение межсервисных интервалов. Качественная фильтрация снижает скорость износа пар трения в насосах и моторах, позволяя реже проводить дорогостоящий ремонт.

2. Снижение риска внезапных отказов. Своевременная индикация загрязнения (красный сигнал в смотровом окне) предупреждает оператора о необходимости обслуживания, минимизируя риск простоя оборудования.

3. Универсальность установки и обслуживания. Стандартные присоединительные размеры и возможность работы в широком диапазоне давлений упрощают интеграцию фильтра в существующие системы. Замена фильтрующего элемента выполняется быстро, без специального инструмента.

4. Стабильность рабочих параметров. Наличие перепускного клапана предотвращает голодание насоса при критическом загрязнении, обеспечивая непрерывность технологического процесса.

5. Совместимость с типовыми гидросистемами. Конструкция Фильтра Ф10 20-40/6,3 разработана с учетом стандартов, принятых на российских и зарубежных предприятиях.

Принцип работы в составе гидросистемы

Рабочая жидкость под давлением поступает во входной патрубок фильтра. Далее она направляется в корпус, где проходит через цилиндрический сетчатый элемент, изготовленный из нержавеющей стали марки AISI 304. Этот элемент задерживает твердые частицы размером более 40 микрон. Очищенное масло выходит через выходной патрубок и подается к потребителям.

При сильном загрязнении фильтроэлемента перепад давления на нем возрастает. При достижении значения примерно 0,1 МПа срабатывает встроенный перепускной клапан. Под действием давления пружина сжимается, открывая байпасный канал, и жидкость начинает циркулировать, минуя фильтрующий элемент. Одновременно с этим в окошке индикатора появляется красный круг, сигнализирующий о необходимости замены картриджа.

Ресурс работы, температурный режим и факторы влияния

Средний срок службы корпуса Фильтра Ф10 20-40/6,3 при соблюдении условий эксплуатации составляет 5 лет. Ресурс фильтрующего элемента зависит от степени загрязненности системы и типа рабочей жидкости. В стандартных условиях с минеральным маслом рекомендованный интервал замены — 2000 моточасов работы гидросистемы. При использовании более агрессивных синтетических жидкостей (HFD) или работе в запыленной среде данный интервал целесообразно сократить на 20-30%.

Ключевыми факторами, влияющими на долговечность, являются:

1. Качество и чистота рабочего масла. Наличие воды и химически активных примесей ускоряет старение уплотнений.
2. Соблюдение номинального давления. Регулярная работа на пределе в 6,3 МПа может привести к усталостным повреждениям корпуса.
3. Своевременность обслуживания. Игнорирование сигнала индикатора приводит к работе на байпасе и попаданию загрязнений в систему.

Оборудование и сферы применения

Данная модель фильтра широко используется для защиты гидравлики в различных отраслях промышленности и сервиса:

Металлообработка: гидравлические системы прессов, гибочных и штамповочных машин, станков с ЧПУ (например, производства DMG MORI).
Машиностроение: прокатные станы, ковочное и литейное оборудование.
Дорожно-строительная и горнодобывающая техника: системы управления экскаваторов, погрузчиков, бульдозеров (Liebherr, Volvo CE).
Стационарные гидростанции и насосные группы в составе испытательных стендов и технологических линий.

Устройство совместимо с распространенными марками жидкостей: И-Г-А, ВМГЗ-АУ, Shell Tellus, ГЖ-ФК «Софол», а также их аналогами.

Расшифровка условного обозначения и кода модели

Маркировка Ф10 20-40/6,3 содержит всю ключевую информацию о продукте:

Ф10 — серия и типоразмер корпуса фильтра.
20 — условный диаметр прохода в миллиметрах.
40 — номинальная тонкость фильтрации в микронах.
6,3 — рабочее (номинальное) давление в мегапаскалях.

Полный код производителя в системе ГИДРАВЛИК: ГИДРАВЛИК-Ф10-20-40-63-01.

Габаритные и присоединительные размеры для проверки совместимости

Перед заказом фильтра необходимо сверить посадочные размеры на вашем оборудовании с параметрами модели. Это гарантирует беспроблемный монтаж без необходимости переделки гидравлических линий.

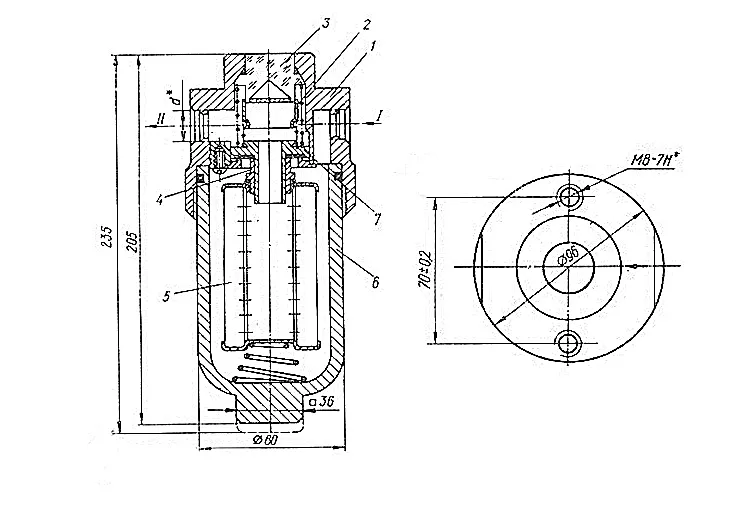

Чертеж с габаритными размерами Фильтра Ф10 20-40/6,3 для проверки места установки

Схематичное изображение подключения фильтра с указанием типов резьбы

Типичные ошибки при подборе гидравлического фильтра

1. Выбор только по резьбе, без учета давления. Даже при совпадении присоединительных размеров, устройство, рассчитанное на меньшее давление, выйдет из строя.
2. Игнорирование температурного диапазона. Использование фильтра за пределами рекомендованных температур (особенно на морозе) ведет к разрушению уплотнений и потере герметичности.
3. Несоответствие тонкости фильтрации. Более грубая фильтрация (например, 100 мкм вместо 40 мкм) не обеспечит необходимой чистоты, а более тонкая (10 мкм) может быстро забиться в грязной системе, провоцируя частые срабатывания байпаса.
4. Невнимание к типу рабочей среды. Уплотнительные материалы должны быть химически стойкими к конкретной используемой жидкости (минеральное масло, водно-гликолевая смесь и т.д.).

Популярные варианты заказа и комплектации

Клиенты часто оформляют заказы следующими способами:

1. Одиночный фильтр в базовой комплектации. Фильтр Ф10 20-40/6,3 с поставленными адаптерами М22×1,5 и К3/4". Идеален для разовой замены изношенного узла.
2. Комплект с запасными фильтрующими элементами. Фильтр + 3 сменных картриджа артикул ZE-F10-40. Экономит время на последующее обслуживание.
3. Специальный комплект под конкретную машину. Например, для станка DMG CTX beta 2000, включающий фильтр и дополнительный переходник для интеграции в существующую обвязку.

Для консультации по подбору и оформлению заказа перейдите в Контакты или оставьте заявку на сайте.

Часто задаваемые вопросы (FAQ)

Вопрос: Как правильно выбрать модификацию фильтра, если известны только давление и расход системы?
Ответ: Помимо давления (до 6.3 МПа для данной модели) и расхода (до 63 л/мин), необходимо определить требуемую тонкость фильтрации (например, 40 мкм), тип рабочей среды (минеральное масло, HFC) и присоединительную резьбу (М22×1,5 или К3/4"). Наши инженеры помогут с окончательным выбором.

Вопрос: Каковы сроки поставки фильтра Ф10 20-40/6,3 в регионы России? Есть ли он на складе?
Ответ: Данная модель часто находится в наличии на центральном складе в Москве. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) занимает 2-4 рабочих дня. В отдаленные регионы РФ и страны СНГ доставка организуется в срок до 7 рабочих дней.

Вопрос: Можно ли эксплуатировать фильтр на открытой площадке или в неотапливаемом цехе зимой?
Ответ: Эксплуатация допустима при температуре окружающей среды не ниже +1°C. Для работы в условиях отрицательных температур необходимо использовать специальные низкотемпературные масла и зимнее исполнение фильтра, которое можно заказать отдельно. Работа на морозе с обычным маслом приведет к его загустению и срабатыванию перепускного клапана.

Вопрос: Фильтр Ф10 20-40/6,3 вышел из строя. Как подобрать аналог или ремкомплект?
Ответ: Наиболее часто требуют замены фильтрующий элемент (сетчатый картридж) и уплотнительные кольца. Ремкомплекты и аналоги от бренда ГИДРАВЛИК доступны под заказ. Для подбора аналога предоставьте маркировку старого фильтра или его габаритный чертеж с размерами присоединений.

Заключение и условия поставки

Фильтр Ф10 20-40/6,3 от бренда ГИДРАВЛИК — это проверенное решение для обеспечения чистоты и надежности вашей гидравлической системы. Все изделия производятся компанией ГИДРАВЛИКА в полном соответствии с техническими стандартами и проходят обязательные гидравлические испытания.

Мы осуществляем поставки по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы предоставить бесплатную техническую консультацию и помочь с подбором оборудования под параметры вашей системы. Для расчета стоимости и оформления заказа свяжитесь с нами удобным способом.
