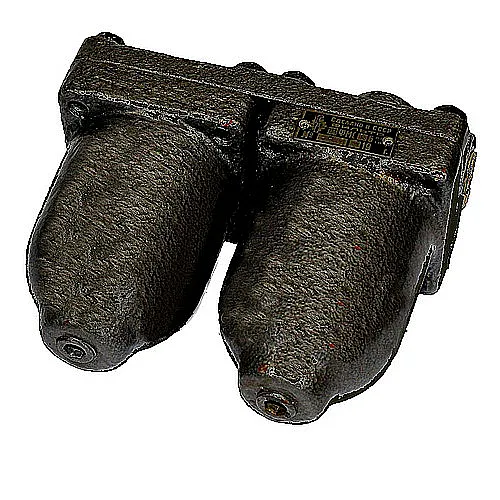

Фильтр магнитно-сетчатый 0,04ФМС-22М

Фильтр магнитно-сетчатый 0,04ФМС-22М — это специализированное устройство, интегрируемое в гидравлические системы промышленного оборудования. Его основная задача заключается в проведении двойной очистки рабочей жидкости от механических и ферромагнитных примесей. Данная модель обеспечивает надёжную защиту чувствительных компонентов гидропривода, таких как насосы, клапаны и распределители, что напрямую влияет на увеличение межремонтного интервала всего оборудования.

Основные параметры и код ТН ВЭД

Фильтр характеризуется компактными встраиваемыми габаритами и имеет следующие ключевые показатели: условный проход составляет 10 мм, масса изделия — 3.0 кг. Устройство относится к серии встраиваемых фильтров ФМС-2М, предназначенных для установки непосредственно в корпусы гидроагрегатов. Код ТН ВЭД для данной продукции — 842123000.

Расшифровка условного обозначения

Маркировка 0,04ФМС-22М структурирована согласно принятой системе кодирования. Первая цифра 0,04 указывает на номинальный расход жидкости, составляющий 8 литров в минуту. Буквы Ф, М, С последовательно обозначают фильтр, магнитно-сетчатый. Цифры 22 определяют типоразмер изделия, а конечная литера М — его модификацию, предназначенную для встраивания в гидроузел. Данная система позволяет однозначно идентифицировать устройство по ключевым эксплуатационным параметрам.

Приходит новый инженер-гидравлик на склад и просит: «Дайте самый мощный магнитно-сетчатый фильтр, чтобы всё железо притягивал!» А опытный кладовщик отвечает: «Тебе не фильтр нужен, а магнит на холодильник. Фильтр — это чтобы от железа избавляться, а не копить его».

Технические характеристики фильтра 0,04ФМС-22М

Параметры устройства определяют его границы применения и эффективность в составе гидросистемы. Выбор конкретной модели всегда должен производиться с учётом требуемых показателей давления, расхода и степени чистоты рабочей среды.

Особенности эксплуатации и преимущества

Магнитно-сетчатый фильтр 0,04ФМС-22М обладает рядом конкурентных преимуществ, обеспечивающих его востребованность в промышленных условиях:

Снижение эксплуатационных расходов. За счёт высокоэффективной очистки от абразивных и металлических частиц значительно сокращается износ пар трения в насосах и цилиндрах, что увеличивает общий ресурс гидросистемы и уменьшает затраты на ремонт и закупку запчастей.

Стабильность работы гидропривода. Пропускная способность и фильтрующая поверхность данного магнитно-сетчатого фильтра рассчитаны на обеспечение стабильного расхода масла без существенных перепадов давления, что критически важно для точного выполнения технологических операций станками с ЧПУ и прессами.

Удобство технического обслуживания. Конструкция фильтра с магнитом предусматривает возможность относительно простой разборки для очистки или замены сетчатого элемента. Это сокращает время простоя оборудования во время плановых сервисных работ.

Широкая совместимость. Данный магнитно-сетчатый фильтр может работать с широким спектром промышленных минеральных и синтетических масел, что позволяет интегрировать его в уже существующие системы без полной замены рабочей жидкости.

Повышенная надёжность. Комбинированный принцип очистки обеспечивает высокую степень защиты даже в условиях интенсивного износа оборудования, выделяющего большое количество металлической стружки.

Принцип действия комбинированного фильтра

Работа фильтра 0,04ФМС-22М базируется на последовательном применении двух типов очистки. Сначала рабочая жидкость под давлением поступает в корпус устройства и проходит через фильтрующий элемент, представляющий собой сетку с заданной номинальной тонкостью фильтрации в 40 микрон. На этом этапе задерживаются основная масса механических примесей, таких как песок, пыль, продукты износа неметаллических деталей.

После предварительной очистки масло попадает в зону действия магнитной системы. Внутри корпуса установлен пакет из плоских магнитов, разделённых металлическими шайбами. Ферромагнитные частицы, прошедшие через сетку, притягиваются к полюсам магнитов, образуя так называемую магнитную «щетку». Эта структура сама становится дополнительным фильтрующим элементом, отлавливающим даже мельчайшие магнитные включения. Такая двухступенчатая схема делает данный магнитно-сетчатый фильтр невероятно эффективным для систем, где присутствует активное образование металлической взвеси.

Рекомендуемый температурный режим и ресурс

Для обеспечения заявленных характеристик и срока службы фильтра 0,04ФМС-22М необходимо соблюдать температурные условия эксплуатации. Допустимый диапазон температуры рабочей жидкости составляет от +10 до +60 °C. Температура окружающей среды в месте установки не должна выходить за пределы от +10 до +55 °C.

Срок службы изделия в значительной степени зависит от условий эксплуатации и качества сервисного обслуживания. При использовании минеральных масел рекомендованной вязкости (в идеале 70-80 сСт) и своевременной очистке самого фильтра (примерно каждые 100 моточасов) его полный ресурс может достигать 5 лет и более. Ключевыми факторами, сокращающими ресурс, являются: несоответствующее давление в системе, превышающее 6.3 МПа, работа на жидкостях с вязкостью свыше 500 сСт, пренебрежение регулярной промывкой и использование загрязнённого масла без предварительной грубой очистки.

Область применения и устанавливаемое оборудование

Магнитно-сетчатый фильтр 0,04ФМС-22М находит применение на самых разных промышленных объектах, где требуется качественная фильтрация гидравлического масла. Его используют в гидросистемах токарных, фрезерных, шлифовальных станков и металлорежущих центров с ЧПУ для защиты дорогостоящих прецизионных гидрокомпонентов от металлической стружки. Фильтр незаменим в составе гидростанций, питающих прессовое оборудование, литейные машины и кузнечные молоты.

Также данное устройство активно применяется в строительной и дорожной спецтехнике, в гидроприводах управляемых осей, исполнительных механизмов и систем привода навесного оборудования. Встраиваемая конструкция делает его идеальным решением для модернизации существующих узлов без масштабной переделки трубопроводов.

Габаритные размеры фильтра магнитно-сетчатого 0,04ФМС-22М на чертеже.

Присоединительные размеры для встраивания фильтра в узел гидросистемы.

Типичные ошибки при подборе фильтра

Подбор только по присоединительным размерам. Ошибка заключается в том, что пользователь выбирает фильтр, подходящий по посадочному месту, но не проверяет соответствие его номинального расхода и давления требованиям системы, что приводит к перегрузке или недостаточной фильтрации.

Игнорирование типа рабочей среды. Использование фильтра с жидкостями, для которых он не предназначен (например, с огнестойкими на водной основе или с агрессивными химическими средами), может привести к разрушению сетчатого элемента или коррозии деталей.

Пренебрежение температурным диапазоном. Установка оборудования в неотапливаемых цехах или зонах с высокой температурой окружающей среды, выходящих за рамки +10…+55°C, негативно сказывается на характеристиках уплотнений и может ускорить износ.

Экономия на качестве фильтра. Попытка заменить оригинальный магнитно-сетчатый фильтр на несертифицированный аналог сомнительного качества часто приводит к снижению степени очистки и последующим поломкам дорогостоящих насосов или золотников.

Оформление заказа и примеры поставок

Для корректного оформления заказа необходимо указать точное наименование изделия — фильтр магнитно-сетчатый 0,04ФМС-22М — и требуемое количество. Мы рекомендуем нашим клиентам уточнять планируемую область применения и параметры существующей гидросистемы для окончательного подтверждения совместимости.

Пример 1. Завод в Санкт-Петербурге заказал партию фильтров 0,04ФМС-22М для комплексной модернизации гидравлических систем парка универсальных токарных станков, что позволило им перейти на более длительные межсервисные интервалы.

Пример 2. Предприятие из Новосибирска приобрело данную модель для оснащения гидростанций, обслуживающих линии литья под давлением. Результатом стало существенное снижение количества отказов клапанов из-за попадания металлической взвеси.

Наш специалист всегда готов помочь с подбором. Для консультации и расчета стоимости оставьте заявку на сайте.

Доставка по России и СНГ

Фильтр магнитно-сетчатый 0,04ФМС-22М производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА во все регионы Российской Федерации и страны СНГ. Мы организуем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в любой другой город по вашему запросу. Сроки поставки зависят от региона и наличия на складе, в среднем составляя от 3 до 7 рабочих дней. Каждый фильтр проходит обязательный контроль качества перед отправкой и поставляется с полным комплектом сопроводительной документации. Выбирая продукцию бренда ГИДРАВЛИК, вы выбираете стабильность, ресурс и профессиональную поддержку для вашего оборудования.
