В современной промышленной гидравлике, где требуются высокий крутящий момент и надёжность в тяжёлых условиях, особая роль отводится силовым агрегатам специального исполнения. Радиально-поршневой гидромотор МРФ идеально соответствует этим требованиям, предоставляя решения для широкого спектра оборудования. Этот гидромотор радиально-поршневого типа относится к классу высокомоментных нерегулируемых машин, способных развивать значительное усилие при сравнительно низкой скорости вращения. Его конструкция проверена временем и суровыми условиями эксплуатации, что делает гидромотор МРФ востребованным на российских предприятиях.
Описание и назначение серии гидромоторов МРФ
Серия гидромотор МРФ радиально-поршневой высокомоментный включает в себя несколько типоразмеров, различающихся рабочим объёмом, производительностью и, как следствие, выходным крутящим моментом. Основные модели: МРФ 160/25, МРФ 250/25, МРФ 400/25, МРФ 630/25, МРФ 1000/25 и МРФ 1600/25. Основное предназначение — преобразование энергии потока рабочей жидкости под высоким давлением в механическую энергию вращательного движения выходного вала. Преимущество гидромотора МРФ радиально-поршневого высокомоментного заключается в способности создавать огромный пусковой момент без использования редукторов, что упрощает кинематические схемы машин.
Каждая модель из серии гидромотор МРФ радиально-поршневой высокомоментный разработана для продолжительной работы в циклах с высокими нагрузками. Область применения обширна: термопластавтоматы, прессы для переработки пластмасс и резины, мощное кузнечно-прессовое оборудование, деревообрабатывающие станки (например, круглопильные и ленточные), строительно-дорожные машины (приводы барабанов, лебёдок), буровые установки, шахтное оборудование и другие силовые гидроприводы.
Вес, габариты и коды
Габаритные размеры и масса гидромотора МРФ радиально-поршневого высокомоментного напрямую зависят от его рабочего объёма. Диаметр корпуса варьируется, а длина увеличивается с ростом параметров модели. Вес конструкции без рабочей жидкости лежит в диапазоне от 58 кг для самой компактной модели МРФ 160/25 до 220 кг для самой мощной МРФ 1600/25.
| Модель гидромотора МРФ |
Диапазон габаритных размеров (D x L), мм* |
Масса, кг, не более |
Код ТН ВЭД (примерный) |
| МРФ 160/25, МРФ 250/25, МРФ 400/25 |
~310 x 343-400 |
58 - 78 |
8412 29 100 0 |
| МРФ 630/25, МРФ 1000/25 |
~425 x 510 |
150 |
8412 29 100 0 |
| МРФ 1600/25 |
Индивидуальные (крупногабаритный) |
220 |
8412 29 100 0 |
*Точные габаритные и присоединительные размеры представлены в таблицах ниже.
Технические характеристики гидромоторов МРФ
В таблице представлены ключевые параметры для всей серии. Обратите внимание на высокие значения рабочего давления и крутящего момента, что и определяет сферу применения этого гидромотора МРФ радиально-поршневого высокомоментного.
| Параметр |
МРФ 160/25 |
МРФ 250/25 |
МРФ 400/25 |
МРФ 630/25 |
МРФ 1000/25 |
МРФ 1600/25 |
| Рабочий объем, см³ |
160 |
250 |
400 |
630 |
1000 |
1600 |
| Номинальное давление, МПа |
25 |
| Максимальное давление, МПа |
32 |
| Тип рабочей среды |
Минеральные масла (вязкость 20-500 сСт) |
| Номинальная частота вращения, об/мин |
480 |
300 |
240 |
150 |
| Максимальная частота вращения, об/мин |
600 |
450 |
378 |
220 |
| Минимальная частота вращения, об/мин |
10 |
8 |
5 |
4 |
| Номинальный расход, л/мин |
81 |
127 |
199 |
253 |
255 |
| Крутящий момент, Нм |
597 |
932 |
1492 |
2276 |
3613 |
5780 |
| Присоединительные размеры (резьба) |
G3/4", G1/4", G3/8" (в зависимости от исполнения) |
G1/2", G1", M22x1.5 |
Принцип работы гидромотора
В основе действия гидромотора МРФ радиально-поршневого высокомоментного лежит кривошипно-шатунный механизм. Поршни расположены радиально относительно вала. Рабочая жидкость под высоким давлением подаётся в цилиндры, заставляя поршни совершать возвратно-поступательное движение. Через шатуны это движение передаётся на эксцентриковый вал, преобразуясь во вращательное движение выходного вала. Золотниковый распределитель, синхронизированный с валом, поочерёдно подводит жидкость к рабочим камерам и отводит её в сливную линию. Такая конструкция, характерная для гидромотора МРФ радиально-поршневого высокомоментного, обеспечивает высокий механический КПД (свыше 0.87-0.9) и плавность хода даже на низких оборотах.
Температурный режим и срок службы
Для обеспечения длительного ресурса гидромотора МРФ радиально-поршневого высокомоментного важно соблюдать температурные условия эксплуатации. Рекомендуемая температура рабочей жидкости на входе в мотор — от 0°C до +60°C. Температура окружающей среды может находиться в пределах от 0°C до +50°C. Серия выпускается в климатических исполнениях УХЛ и О для категории размещения 2-4 по ГОСТ 15150. Срок службы напрямую зависит от соблюдения правил эксплуатации, чистоты рабочей жидкости и своевременного технического обслуживания. При использовании рекомендованных масел и фильтров тонкой очистки (не грубее 25 мкм) ресурс мотора составляет многие тысячи часов.
– Что всегда работает под большим давлением, но при этом не ломается сразу? – Молоток! – Не угадал, это же гидромотор МРФ радиально-поршневой высокомоментный, он создан для этого!
Оборудование и сферы применения
Как уже отмечалось, гидромотор МРФ радиально-поршневой высокомоментный находит применение там, где нужен прямой привод с высоким крутящим моментом:
• Прессовое оборудование: кривошипные, эксцентриковые и гидравлические прессы.
• Оборудование для переработки пластмасс: термопластавтоматы (привод пластицирующего шнека), экструдеры.
• Деревообрабатывающие станки: приводы главного движения круглопильных, фрезерных, шлифовальных станков.
• Строительно-дорожная техника: лебёдки, приводы барабанов для намотки кабеля, поворотные механизмы.
• Горнодобывающее оборудование: конвейеры, питатели, буровые установки.
Установка гидромотора МРФ радиально-поршневого высокомоментного производится через фланец, что обеспечивает жёсткость и точность позиционирования.
Состав ремкомплекта и часто заменяемые детали
Неприхотливость и ремонтопригодность — одни из ключевых достоинств данной серии. Ремонт возможен в полевых условиях силами квалифицированных специалистов. В ремкомплект для гидромотора МРФ радиально-поршневого высокомоментного обычно входят уплотнительные элементы (кольца, манжеты), поршни в сборе или отдельно поршни и шатуны, пружины, иногда вкладыши подшипников. Чаще всего изнашиваются и требуют замены:
| Номер по порядку |
Наименование детали (узла) |
Примечание |
| 1. |
Уплотнительные кольца (торцевые уплотнения вала) |
Стандартные размеры, износ приводит к утечкам. |
| 2. |
Поршень в сборе (поршень, шток, кольца) |
Возможен износ рабочей поверхности поршня и колец. |
| 3. |
Распределительный золотник и втулка |
Чувствительны к загрязнению масла. |
| 4. |
Подшипники качения эксцентрикового вала |
Длительный ресурс, замена при чрезмерном люфте или шуме. |
Работа в экстремальных условиях
Несмотря на стандартный температурный диапазон, гидромотор МРФ радиально-поршневого высокомоментного с дополнительной подготовкой может функционировать в более сложных условиях. Для запуска при низких температурах (до -40°C) необходима система предварительного прогрева гидравлического масла и использование масел с соответствующими низкотемпературными характеристиками. Конструкция совместима с широким спектром минеральных масел, включая отечественные масла по ГОСТ (И-Г-А, И-Г-С и др.). Простота конструкции и доступность запасных частей делают возможным ремонт в полевых условиях, что критически важно для мобильной техники и удалённых объектов.
Условное обозначение (шифр)
Структура условного обозначения раскрывает все ключевые особенности изделия. Рассмотрим на примере гидромотора МРФ радиально-поршневого высокомоментного МРФ-250/25-М-00-УХЛ-4:
МР – Гидромотор радиально-поршневой.
Ф – Исполнение с фланцевым соединением.
250 – Рабочий объем (160, 250, 400, 630, 1000, 1600).
25 – Номинальное давление, МПа.
М – Модернизированный.
00 – Исполнение без тахометра (01 – с мех. тахометром, 07 – с электронным).
УХЛ – Климатическое исполнение (УХЛ или О).
4 – Категория размещения по ГОСТ 15150.
Габаритные и присоединительные размеры

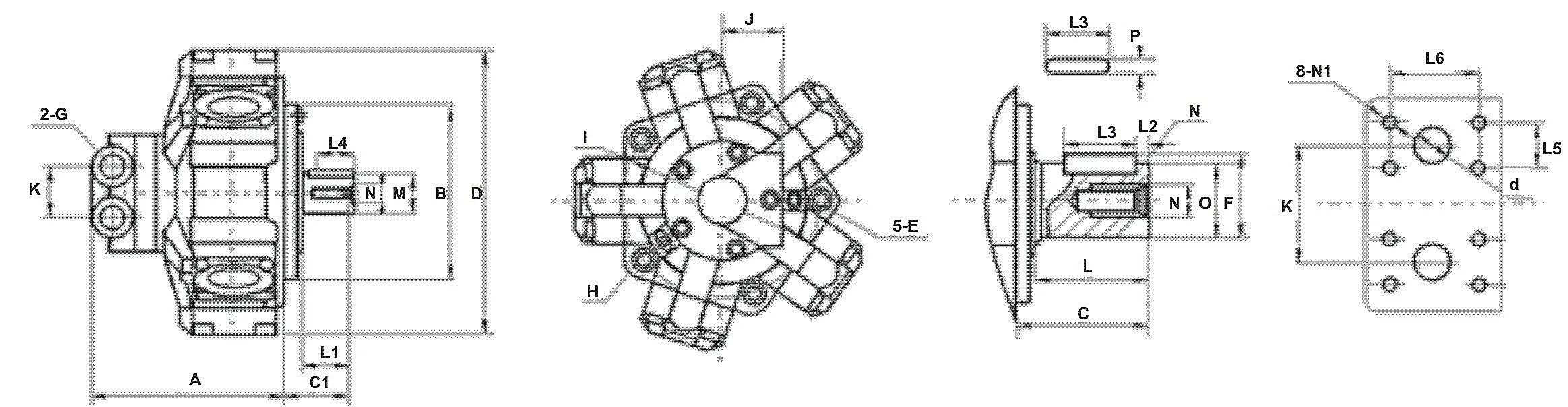

Гидромотор радиально-поршневой МРФ, фланцевое крепление, вид со стороны вала.
Для точного подбора и монтажа ниже приведены основные размеры для различных моделей в серии. Сравнение поможет выбрать подходящий гидромотор МРФ радиально-поршневой высокомоментный по габаритам.
Основные габаритные размеры (мм)
| Модель (исполнение) |
А |
В (посадочный) |
С |
D (корпус) |
G (вход/выход) |
Н (дренаж) |
| МРФ-1 (160, 250 куб.см) |
180 |
125f7 |
60 |
237 |
G3/4" |
G1/4" |
| МРФ-2, МРФ-3 (250, 400 куб.см) |
185-195 |
162f7 - 190f7 |
72-79 |
251-298 |
G3/4" - G3/8" |
G3/8" - G1/4" |
| МРФ-6, МРФ-11 (630, 1000 куб.см) |
225-259 |
230f7 - 256f7 |
90-121 |
390-451 |
G1/2" - G1" |
G1/2" |
| МРФ-16, МРФ-31, МРФ-100, МРФ-160 |
292-553 |
301.5f7 - 501f7 |
170-250 |
510-888 |
M22x1.5 |
M22x1.5 |
Размеры вала и крепления (мм)
| Модель (исполнение) |
P (диаметр вала) |
N (резьба крепления) |
M (паз шпонки) |
O (посадочный диаметр вала) |
| МРФ-1 |
10h9 |
M8 |
6-30b2 x 25b2 x 6f8 |
35f7 |
| МРФ-2 |
12h9 |
M8 |
6-30b2 x 25b2 x 6f8 |
40f7 |
| МРФ-3 |
10h9 |
M12 |
8-38b2 x 32b2 x 6f8 |
38f7 |
| МРФ-6, МРФ-11 |
12h9 - 14h9 |
M14 |
8-42b2 x 36b2 x 7f8 - 8-50b2 x 46b2 x 9f8 |
42f7 - 54f7 |
| МРФ-16, МРФ-31, МРФ-100, МРФ-160 |
18h9 - 36h9 |
M16 - M20 |
8-72b2 x 62b12 x 12f8 - 10-140b12 x 125b2 x 20f8 |
72f7 - 140f7 |
Примеры заказа
Для заказа необходимо определить требуемые параметры: рабочий объем, номинальное давление (стандартно 25 МПа), климатическое исполнение и необходимость оснащения тахометром. Примеры корректных формулировок:
1. «Гидромотор МРФ-400/25-М-00-УХЛ-4» — мотор с рабочим объемом 400 см³, давлением 25 МПа, модернизированный, без тахометра, для умеренного и холодного климата.
2. «Гидромотор МРФ-630/25-М-01-О-3» — мотор 630 см³, с механическим тахометром, для работы в макроклиматическом районе с умеренным климатом, категория размещения 3 (в закрытых помещениях).
Для оформления заказа и получения консультации по выбору гидромотора МРФ радиально-поршневого высокомоментного вы можете отправить заявку нашим специалистам.
