Описание и назначение гидромоторов серии МРФ
Гидромоторы МРФ представляют собой серию высокомоментных радиально-поршневых нерегулируемых гидравлических моторов, рассчитанных на номинальное давление 25 МПа и максимальное до 32 МПа. Эти гидромоторы предназначены для преобразования энергии потока рабочей жидкости в механическую энергию вращательного движения выходного вала. Серия гидромоторов МРФ включает модели с рабочими объемами от 100 до 1600 см³, что обеспечивает широкий диапазон крутящих моментов и мощностей для различных задач. Гидромоторы МРФ 160, 250, 400, 630, 1000 являются наиболее востребованными моделями в данной серии, благодаря своему оптимальному соотношению производительности и габаритов.
Основные параметры и код ТН ВЭД
Гидромоторы МРФ 160, 250, 400, 630, 1000 характеризуются высокой надежностью и долговечностью, что делает их пригодными для использования в тяжелых условиях. Вес гидромоторов варьируется от 55 кг для модели МРФ-160 до 220 кг для МРФ-1600. Габаритные размеры также различаются в зависимости от модели, обеспечивая компактность установки. Код ТН ВЭД для гидромоторов серии МРФ - 8412 29 000 0, что соответствует гидравлическим силовым установкам и двигателям.
Ниже представлена сводная таблица по основным моделям гидромоторов МРФ с указанием веса и диапазона габаритных размеров:
| Модель | Рабочий объем, см³ | Вес, кг | Диапазон габаритных размеров, мм |
|---|
| МРФ-160 | 160 | 55 | Длина: ~300, Ширина: ~180, Высота: ~180 |
| МРФ-250 | 250 | 75 | Длина: ~350, Ширина: ~200, Высота: ~200 |
| МРФ-400 | 400 | 79 | Длина: ~400, Ширина: ~250, Высота: ~250 |
| МРФ-630 | 630 | 140 | Длина: ~450, Ширина: ~300, Высота: ~300 |
| МРФ-1000 | 1000 | 140 | Длина: ~500, Ширина: ~350, Высота: ~350 |
| МРФ-1600 | 1600 | 220 | Длина: ~600, Ширина: ~400, Высота: ~400 |
Приведенные размеры являются ориентировочными, точные габариты зависят от конкретной модификации.
Технические характеристики гидромоторов МРФ
В таблице ниже приведены подробные технические характеристики для всех моделей гидромоторов МРФ, включая расход, частоту вращения, крутящий момент и мощность. Эти параметры помогут вам выбрать подходящий гидромотор для вашего оборудования.
| Модель гидромотора |
Рабочий объём, см³ |
Потребляемый расход, л/мин |
Частота вращения вала, об/мин |
Крутящий момент, Н·м |
Мощность, кВт |
Масса, кг |
| МРФ-160/25М1-20 |
160 |
81 |
480 |
597 |
29,4 |
55 |
| МРФ-160/25М1-21 (с механическим тахометром) |
160 |
81 |
480 |
597 |
29,4 |
55 |
| МРФ-160/25М1-27 (с электронным тахометром) |
160 |
81 |
480 |
597 |
29,4 |
55 |
| МРФ-250/25М1-00 |
250 |
127 |
480 |
932 |
45,9 |
75 |
| МРФ-250/25М1-01 (с механическим тахометром) |
250 |
127 |
480 |
932 |
45,9 |
75 |
| МРФ-250/25М1-07 (с электронным тахометром) |
250 |
127 |
480 |
932 |
45,9 |
75 |
| МРФ-400/25М1-00 |
400 |
127 |
300 |
1492 |
45,9 |
79 |
| МРФ-400/25М1-01 (с механическим тахометром) |
400 |
127 |
300 |
1492 |
45,9 |
79 |
| МРФ-400/25М1-07 (с электронным тахометром) |
400 |
127 |
300 |
1492 |
45,9 |
79 |
| МРФ-630/25М1-00 |
630 |
199 |
300 |
2276 |
70,1 |
140 |
| МРФ-630/25М1-01 (с механическим тахометром) |
630 |
199 |
300 |
2276 |
70,1 |
140 |
| МРФ-630/25М1-07 (с электронным тахометром) |
630 |
199 |
300 |
2276 |
70,1 |
140 |
| МРФ-1000/25М1-00 |
1000 |
253 |
240 |
3613 |
89 |
140 |
| МРФ-1000/25М1-01 (с механическим тахометром) |
1000 |
253 |
240 |
3613 |
89 |
140 |
| МРФ-1000/25М1-07 (с электронным тахометром) |
1000 |
253 |
240 |
3613 |
89 |
140 |
| МРФ-1600/25М1-00 |
1600 |
255 |
150 |
5780 |
89 |
220 |
Ключевые параметры для выбора гидромотора МРФ: рабочее давление, которое составляет 25 МПа номинальное и 32 МПа максимальное; тип рабочей среды – минеральные масла; присоединительные размеры – фланцевое подключение; производительность зависит от модели и расхода.
Принцип работы гидромоторов МРФ 160, 250, 400, 630, 1000
Гидромоторы МРФ являются радиально-поршневыми. Принцип работы основан на том, что рабочая жидкость под давлением поступает в цилиндры, расположенные радиально вокруг вала. Поршни, под действием давления, совершают поступательное движение, которое через кривошипно-шатунный механизм преобразуется во вращение выходного вала. Это обеспечивает высокий крутящий момент даже при относительно низких частотах вращения. Управление гидромотором осуществляется путем регулирования потока рабочей жидкости с помощью гидрораспределителя.
Температурный режим работы и срок службы
Гидромоторы МРФ рассчитаны на работу с минеральными маслами, очищенными от примесей, с вязкостью от 20 до 500 сСт. Температура рабочей жидкости должна находиться в диапазоне от 0 до 60°C. Температура окружающей среды – от 0 до 50°C. При соблюдении этих условий, а также при использовании качественных рабочих жидкостей и своевременном техническом обслуживании, срок службы гидромоторов МРФ составляет не менее 10 000 часов. Климатическое исполнение УХЛ и Ш позволяет использовать гидромоторы в различных климатических зонах.
Шутка-загадка про гидромоторы
Что может крутиться сутками напролёт, не требуя перерыва и не теряя момента? Конечно, гидромотор МРФ! А загадка такая: "Без него не сдвинешь пресс, а с ним – любая работа по плечу. Что это?" Ответ: гидромотор МРФ 160, 250, 400, 630, 1000!
Область применения гидромоторов МРФ 160, 250, 400, 630, 1000
Гидромоторы МРФ 160, 250, 400, 630, 1000 нашли широкое применение в различных отраслях промышленности. Они используются в качестве привода в термопластавтоматах, прессах для переработки пластмасс, деревообрабатывающих станках, кузнечно-прессовом оборудовании, строительно-дорожных машинах (например, в экскаваторах, бульдозерах), в системах приводов гидрофицированных машин, работающих в шахтах, буровых установках и других силовых гидроприводах. Высокий крутящий момент и надежность делают гидромоторы МРФ идеальным выбором для оборудования, требующего точного и мощного вращательного движения.
Ремонт и запчасти для гидромоторов МРФ
Ремонт гидромоторов МРФ 160, 250, 400, 630, 1000 отличается ремонтопригодностью. Чаще всего в процессе эксплуатации могут потребовать замены следующие элементы: поршни и поршневые кольца, уплотнительные манжеты и кольца, подшипники, вал. Также может потребоваться замена сальников. Ремкомплекты для гидромоторов МРФ включают в себя набор уплотнений и других расходных материалов. Для проведения ремонта рекомендуется обращаться к специалистам, но при наличии опыта возможен ремонт в полевых условиях, благодаря продуманной конструкции.
Работа в экстремальных условиях
Гидромоторы МРФ способны работать в широком диапазоне температур, включая морозы до -40°C при использовании соответствующих масел. Они совместимы с отечественными маслами, соответствующими ГОСТ, что упрощает эксплуатацию в России. Конструкция допускает ремонт в полевых условиях, что особенно важно для удаленных объектов и спецтехники. Климатическое исполнение УХЛ предназначено для районов с умеренным и холодным климатом, а исполнение Ш – для тропического климата, что подтверждает адаптивность гидромоторов к разным условиям.
Условное обозначение гидромоторов МРФ
Условное обозначение гидромоторов МРФ содержит информацию о модели, рабочем объеме, номинальном давлении, модернизации и исполнении. Расшифровка условного обозначения:
| МР | | Ф | - | Рабочий объем (100, 160, 250, 400, 630, 1000) | / | Номинальное давление (25 МПа) | | Индекс модернизации (М1) | - | Вариант исполнения (00, 01, 07) | | Климатическое исполнение (УХЛ4 и др.) |
| | | | | | Климатическое исполнение по ГОСТ 15150-69: УХЛ – для умеренного и холодного климата; тропическое – 0; категория размещения – 4. |
|
| Вариант исполнения: 00 – без тахометра; 01 – с механическим тахометром; 07 – с электронным тахометром. |
|
| Индекс модернизации: М1. |
|
| Номинальное давление, МПа: 25. |
|
| Рабочий объём: 100, 160, 250, 400, 630, 1000 см³. |
|
| Фланцевое присоединение. |
|
| Гидромотор радиально-поршневой. |
Габаритные и присоединительные размеры гидромоторов МРФ

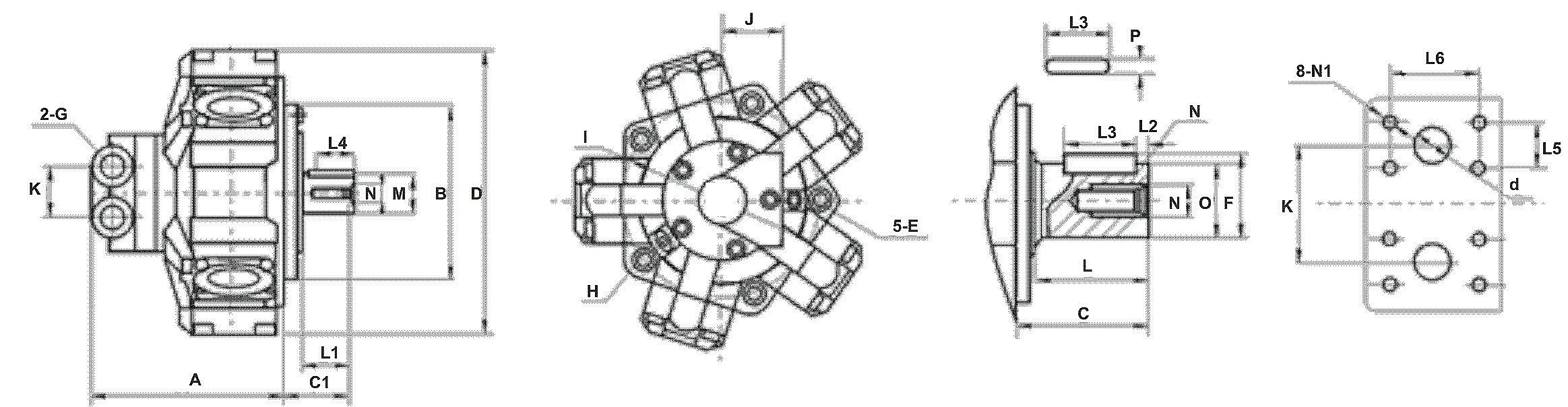

Для правильного монтажа гидромоторов МРФ необходимо знать их габаритные и присоединительные размеры. Ниже приведено изображение с основными размерами, а также таблицы с подробными данными для каждой модели.
Таблица присоединительных размеров МРФ:
| Модель |
A |
B |
C |
C1 |
D |
d |
E |
F |
G |
H |
I |
J |
K |
| МРФ-1 |
180 |
125f7 |
60 |
49 |
237 |
- |
13 |
38 |
G3/4" |
G1/4" |
160?02 |
64 |
56 |
| МРФ-2 |
185 |
162f7 |
72 |
72 |
251 |
- |
13 |
43 |
G3/4" |
G1/4" |
180?02 |
64 |
56 |
| МРФ-4 |
195 |
190f7 |
79 |
79 |
298 |
- |
13 |
41 |
G3/4" |
G3/8" |
210?02 |
64 |
56 |
| МРФ-6 |
225 |
230f7 |
90 |
90 |
390 |
- |
16 |
45 |
G3/4" |
G1/2" |
254?02 |
64 |
56 |
| МРФ-11 |
259 |
256f7 |
121 |
101 |
451 |
- |
17 |
57 |
G1" |
G1/2" |
300?02 |
78 |
69 |
| МРФ-16 |
292 |
301.5f7 |
170 |
148 |
510 |
- |
25 |
75.5 |
G1/2" |
G1/2" |
327?02 |
78 |
69 |
| МРФ-31 |
411 |
380f7 |
166 |
166 |
640 |
40 |
25 |
90 |
M22x1.5 |
G1/2" |
420?02 |
95 |
100 |
| МРФ-100 |
508 |
501f7 |
240 |
240 |
814 |
40 |
33 |
127 |
M22x1.5 |
G1/2" |
580?03 |
95 |
100 |
| МРФ-160 |
553 |
501f7 |
250 |
250 |
888 |
40 |
33 |
148.2 |
M22x1.5 |
G1/2" |
720?03 |
95 |
100 |
Таблица габаритных размеров МРФ:
| Модель |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
M |
N |
N1 |
O |
P |
| МРФ-1 |
42 |
31 |
2 |
40 |
22 |
- |
- |
6-30b2X25b2X6f8 |
M8 |
- |
35f7 |
10h9 |
| МРФ-2 |
56 |
56 |
5 |
45 |
36 |
- |
- |
6-30b2X25b2X6f8 |
M8 |
- |
40f7 |
12h9 |
| МРФ-4 |
57 |
57 |
5 |
45 |
38 |
- |
- |
8-38b2X32b2X6f8 |
M12 |
- |
38f7 |
10h9 |
| МРФ-6 |
63 |
63 |
5 |
50 |
43 |
- |
- |
8-42b2X36b2X7f8 |
M14 |
- |
42f7 |
12h9 |
| МРФ-11 |
90 |
70 |
5 |
80 |
50 |
- |
- |
8-50b2X46b2x9f8 |
M14 |
- |
54f7 |
14h9 |
| МРФ-16 |
110 |
88 |
5 |
100 |
69 |
26.2 |
52.4 |
8-72b2X62b12Xl2f8 |
M16 |
M10 |
72f7 |
18h9 |
| МРФ-31 |
131 |
110 |
5 |
120 |
80 |
36.7 |
79.4 |
10-92b12X82b2X12f8 |
M20 |
M16 |
85f7 |
24h9 |
| МРФ-100 |
188 |
188 |
5 |
160 |
165 |
36.7 |
79.4 |
10-120b2X112b2X18f8 |
M20 |
M16 |
120f7 |
32h9 |
| МРФ-160 |
215 |
215 |
5 |
190 |
180 |
36.7 |
79.4 |
10-140b12X125b2X20f8 |
M20 |
M16 |
140f7 |
36h9 |
Примеры заказа гидромоторов МРФ
При заказе гидромоторов МРФ необходимо указать полное обозначение модели, которое включает все параметры. Например:
- Гидромотор МРФ-250/25М1-00 – базовая модель без тахометра.
- Гидромотор МРФ-400/25М1-01 – с механическим тахометром.
- Гидромотор МРФ-630/25М1-07 – с электронным тахометром.
Для заказа вы можете связаться с нами через сайт 777-gidra.ru или по телефону. Мы поможем подобрать нужную модификацию гидромотора МРФ для вашего оборудования.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию гидромотора МРФ?
Выбор гидромотора МРФ зависит от требуемого крутящего момента, частоты вращения и расхода жидкости. Ориентируйтесь на таблицу технических характеристик. Также важно учитывать наличие тахометра: механический или электронный, в зависимости от системы контроля.
Какие сроки поставки и доставки гидромоторов МРФ?
Стандартные сроки поставки составляют от 3 до 10 рабочих дней в зависимости от модели и наличия на складе. Доставка осуществляется по всей России транспортными компаниями или почтой. В города Москва, Санкт-Петербург, Екатеринбург возможна экспресс-доставка.
Какие условия эксплуатации необходимо соблюдать при работе с гидромоторами МРФ?
Необходимо использовать рабочую жидкость (минеральное масло) с рекомендуемой вязкостью (20-500 сСт), поддерживать температуру жидкости в диапазоне 0-60°C, следить за чистотой масла и своевременно проводить техническое обслуживание. Также важно не превышать максимальное давление 32 МПа.
Совместимы ли гидромоторы МРФ с существующим оборудованием?
Гидромоторы МРФ имеют фланцевое присоединение и стандартные присоединительные размеры, что обеспечивает совместимость с большинством гидравлических систем. Однако перед установкой рекомендуется проверить соответствие габаритов, параметров давления и расхода.
Доставка по России
Мы осуществляем поставки гидромоторов МРФ по всей территории Российской Федерации, включая города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и многие другие. Гидромоторы МРФ поставляются под брендом ГИДРАВЛИКА из Екатеринбурга, что позволяет минимизировать сроки доставки в регионы Урала и Сибири. Все оборудование сопровождается необходимой документацией и гарантией.
Для заказа гидромоторов МРФ 160, 250, 400, 630, 1000 и других моделей свяжитесь с нами через сайт 777-gidra.ru или по контактным данным в разделе Контакты.
