Насос радиально-поршневой Н400, Н401, Н403

Описание и назначение серии насосов Н400, Н401, Н403

Радиально-поршневые насосы серий Н400, Н401, Н403 представляют собой надежные гидравлические машины эксцентрикового типа, предназначенные для создания высокого давления в стационарных и мобильных гидравлических системах. Эта линейка радиально-поршневых насосов Н400, Н401, Н403 разработана для общемашиностроительного применения и полностью соответствует требованиям отечественных стандартов. Устройства отличаются стабильной производительностью, высоким КПД и способностью длительное время работать в интенсивных режимах.

Область применения насосов радиально-поршневых Н400, Н401, Н403 чрезвычайно широка: они используются в гидроприводах металлообрабатывающих станков, прессов, кузнечно-штамповочного оборудования, технологических линий, крановых и подъемных установок. Благодаря высокому рабочему давлению (до 32 МПа для Н401 и Н403) эти насосы являются ключевым элементом в системах, требующих значительных усилий.

Основные параметры, вес и габариты

Серия включает три основные модели, различающиеся рабочим объемом, производительностью и создаваемым давлением. Насос радиально-поршневой Н400 — младшая модель с рабочим объемом 4 см³, рассчитанная на давление до 20 МПа. Насосы радиально-поршневые Н401 и Н403 — более мощные агрегаты с объемами 12,5 и 25 см³ соответственно, способные работать при номинальном давлении 32 МПа. Все модели могут поставляться в различных климатических исполнениях (У, УР, Е), что определяет их стойкость к температурным условиям.

Код ТН ВЭД для данной продукции — 8413 50 000 0 (насосы с рабочим объемом не более 1 литра).

Детальные технические характеристики

В таблице ниже представлены подробные технические параметры для каждой модели серии радиально-поршневых насосов Н400, Н401, Н403. Обратите внимание на различия в номинальной подаче, мощности и ресурсе.

Принцип работы радиально-поршневого насоса

Конструкция радиально-поршневого насоса Н400, Н401, Н403 основана на классической схеме. Вращательное движение приводного вала с жестко закрепленными эксцентриками преобразуется в возвратно-поступательное движение семи радиально расположенных поршней. При ходе поршня от центра происходит всасывание рабочей жидкости через впускной канал и всасывающий клапан. При движении поршня к центру жидкость сжимается и через нагнетательный клапан (шариковый, с пружиной) вытесняется в напорную магистраль гидросистемы. Этот принцип обеспечивает плавную, практически пульсационную свободную подачу масла под высоким давлением.

Ключевым элементом управления подачей и давлением в системе, где установлен насос радиально-поршневой Н400, Н401, Н403, является предохранительный или редукционный клапан, устанавливаемый внешне. Сам насос обеспечивает постоянный рабочий объем.

Температурный режим, рабочие среды и срок службы

Насосы радиально-поршневые Н400, Н401, Н403 рассчитаны на работу с минеральными маслами, соответствующими отечественным стандартам, например, Тп-22 по ГОСТ 9972-74, Индустриальными маслами И-Г-А, И-Г-С и их аналогами. Оптимальная вязкость рабочей жидкости находится в диапазоне от 17 до 213 сСт (мм²/с). Рекомендуемая температура масла в системе во время работы — от +10°C до +50°C.

Для обеспечения заявленного ресурса (от 4000 до 7500 часов в зависимости от модели) критически важна чистота рабочей жидкости. Необходимо использование фильтров с тонкостью фильтрации не более 40 мкм, а сама жидкость должна соответствовать классу чистоты не грубее 14-го по ГОСТ 17216-71. Соблюдение этих условий, а также правильный монтаж и обкатка существенно продлевают срок службы агрегата.

Что общего у радиально-поршневого насоса и шутника? И тот, и другой создают высокое давление, действуя через ряд последовательных «толчков». Но если шутник может «стравить» напряжение, то надежный насос радиально-поршневой Н400, Н401, Н403 свое давление держит до последнего!

Область применения и совместимое оборудование

Благодаря высокой надежности и способности создавать значительное давление, насосы Н400, Н401, Н403 находят применение в различных отраслях промышленности:

Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных станков, прессов для штамповки и гибки металла.
Деревообработка: Прессы для склеивания щитов, гидроцилиндры пильных и фрезерных установок.
Строительство и дорожная техника: В качестве силовых насосов в системах управления некоторыми моделями экскаваторов, бульдозеров, подъемников.
Производственное оборудование: Линии литья пластмасс под давлением, испытательные стенды, стенды для гидроиспытаний.

Эти насосы часто используются для модернизации и ремонта устаревшего оборудования советского и российского производства, так как имеют стандартные присоединительные размеры и фланцы.

Ремонтопригодность и типовые ремонтные комплекты

Конструкция радиально-поршневых насосов Н400, Н401, Н403 предусматривает возможность ремонта и восстановления. Наиболее часто заменяемыми элементами являются детали клапанной группы и уплотнения.

Типовой ремонтный комплект для насосов серии Н4 включает:

Запасные части и ремкомплекты поставляются компанией ГИДРАВЛИКА. Для заказа необходима точная модель и исполнение насоса.

Работа в экстремальных условиях и ремонт в полевых условиях

Модели в исполнениях «У» и «УР» адаптированы для работы в условиях умеренного и холодного климата. Они способны запускаться и функционировать при температурах окружающего воздуха до -40°C, при условии использования соответствующих марок морозостойких масел (например, МГЕ-46В). Это делает насос радиально-поршневой Н400, Н401, Н403 пригодным для использования в неотапливаемых цехах, на открытых площадках и в северных регионах.

Насосы радиально-поршневые Н400, Н401, Н403 совместимы с широким спектром отечественных масел, соответствующих ГОСТ. Относительно простая и ремонтопригодная конструкция позволяет проводить базовые ремонтные операции (замену манжет, клапанов) силами квалифицированного персонала непосредственно на месте эксплуатации, что минимизирует простои оборудования.

Условное обозначение (шифр) модели

Маркировка каждой единицы несет полную информацию о ее параметрах. Структура условного обозначения для насоса радиально-поршневого Н400, Н401, Н403 выглядит следующим образом:

Н 4 ХХ ХХХ Х

Пример: Н401УР1 — Насос радиально-поршневой, рабочий объем 12.5 см³, давление 32 МПа, для умеренного и холодного климата, категория размещения 1, нереверсивный.

Габаритные и присоединительные размеры

Для корректного монтажа и интеграции в гидросистему ниже представлены сборочные чертежи основных моделей. Обратите внимание на расположение фланцев крепления, посадочные размеры вала и порты подключения гидролиний.

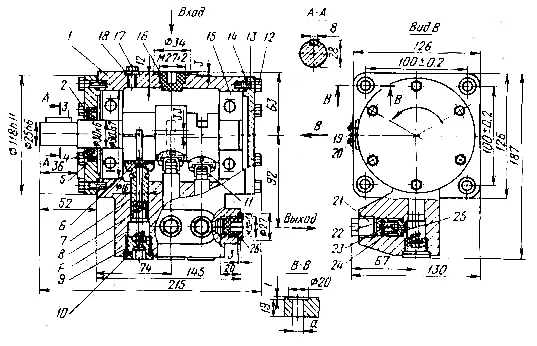

Рис. 1. Сборочный чертеж и присоединительные размеры насоса радиально-поршневого Н400 в исполнении Е.

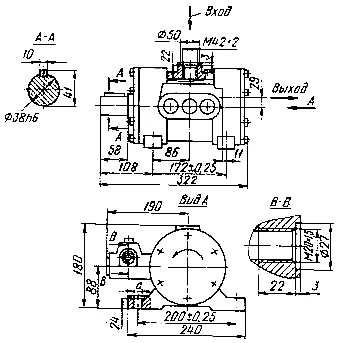

Рис. 2. Сборочный чертеж и присоединительные размеры насоса радиально-поршневого Н401 в исполнении Е.

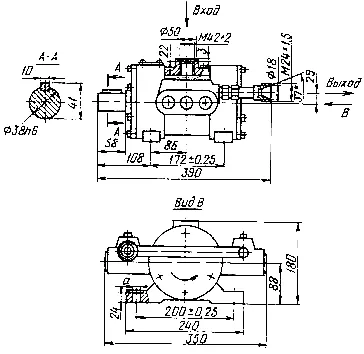

Рис. 3. Сборочный чертеж и присоединительные размеры насоса радиально-поршневого Н403 в исполнении Е.

Примеры оформления заказа

Для заказа необходимо указать полное условное обозначение насоса и требуемое количество.

Пример 1: «Насос Н400У3, 2 штуки». Это запрос на два стандартных насоса Н400 для работы в помещении в условиях умеренного климата.
Пример 2: «Насос Н401УР1Р, 1 штука». Это запрос на один реверсивный насос Н401 для установки на открытом воздухе в регионах с холодными зимами.
Пример 3: «Насос Н403Е1, 1 штука. Ремкомплект для Н403 — 1 комплект». Комплексный заряд насоса и запасных частей к нему.

Для уточнения наличия, получения актуальной цены и консультации по подбору аналога насоса радиально-поршневого Н400, Н401, Н403 вы можете обратиться к нашим специалистам через форму связи на сайте или по контактам, указанным в разделе Контакты.

Поставка и доставка по России

Компания ГИДРАВЛИКА осуществляет поставки радиально-поршневых насосов Н400, Н401, Н403 и запасных частей к ним по всей территории Российской Федерации. Основные склады и логистические центры расположены в Екатеринбурге, что позволяет оперативно обрабатывать заказы и отправлять оборудование в любой регион.

Мы обеспечиваем доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Уфу, Красноярск, Пермь, Воронеж, Волгоград и другие города. Сроки и стоимость доставки рассчитываются индивидуально в зависимости от габаритов груза и адреса получателя.

Выбирая продукцию бренда ГИДРАВЛИКА, вы выбираете надежное отечественное оборудование с гарантией качества, технической поддержкой и оперативной логистикой.
