Описание и назначение электрогидравлического толкателя
Гидротолкатель ТЭ-80 — это электрогидравлический привод линейного действия, спроектированный для точного и быстрого разжатия тормозных колодок в грузоподъемных механизмах. Основная область применения устройства — интеграция в тормозные системы типа ТКГ-400 и ТКГ-500, широко используемые на мостовых и козловых кранах. Его ключевая функция — преобразование вращательного момента электродвигателя в поступательное движение штока, что обеспечивает управление тормозным моментом в автоматическом или дистанционном режиме.
Конструкция гидротолкателя ТЭ-80 базируется на принципе центробежного насоса. Асинхронный двигатель приводит в действие рабочее колесо, создавая давление в герметичной гидросистеме, заполненной трансформаторным маслом. Это давление воздействует на поршень, который выдвигает шток с заданным усилием. Устройство соответствует стандарту ТУ 3458-001-82888392-2009 и обеспечивает высокую надежность в условиях интенсивной циклической нагрузки.
Основные параметры, вес и Код ТН ВЭД
Масса изделия серии ТЭ-80 равна 35 килограммам. Габаритные размеры составляют 320 миллиметров в длину, 210 мм в ширину и 410 мм в высоту. Присоединительные размеры и монтажные отверстия унифицированы под установку на типовые тормозные устройства с пружинным замыканием. Производитель оптимизировал конструкцию, что позволило добиться высокой компактности и минимизировать массу для снижения нагрузки на раму крана. Код ТН ВЭД, под который классифицируется данное оборудование, — 8481.20.000.0 (гидравлические цилиндры, приводы и толкатели).

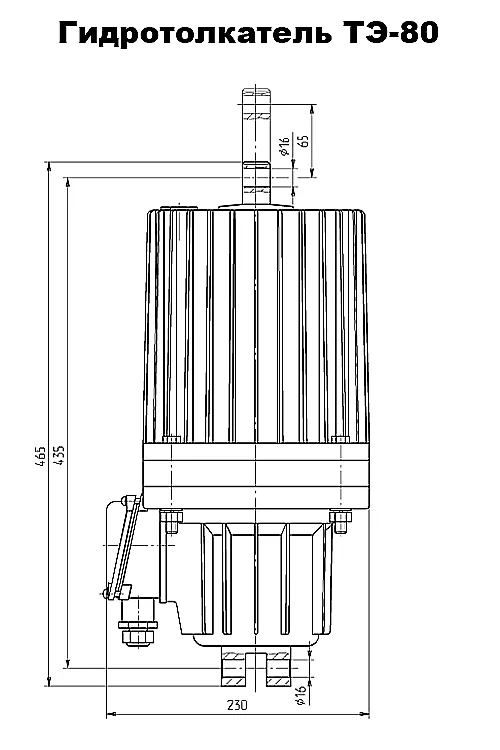

Чертеж габаритных и монтажных размеров гидротолкателя ТЭ-80 с указанием всех присоединительных отверстий под болтовое крепление.
| Параметр | Значение |
|---|
| Масса, кг | 35 |
| Длина (L), мм | 320 |
| Ширина (W), мм | 210 |
| Высота (H), мм | 410 |
| Код ТН ВЭД | 8481.20.000.0 |
Инженеры часто шутят, что гидротолкатель ТЭ-80 — идеальный сотрудник: он всегда «толкает» своё дело, работает строго по инструкции и никогда не устаёт от цикличных задач.
Подробные технические характеристики
Для корректного подбора и расчета нагрузок в системе необходимо учитывать полный набор параметров гидротолкателя ТЭ-80. Ниже представлены основные эксплуатационные характеристики, определяющие производительность и область применения устройства.
| Наименование параметра | Единица измерения | Значение |
|---|
| Номинальная сила толкания (усилие на штоке) | Ньютон (Н) | 800 |
| Максимальный рабочий ход штока | Миллиметр (мм) | 50 |
| Номинальная мощность электродвигателя АДГМ | Киловатт (кВт) | 0.37 |
| Напряжение и частота питающей сети | Вольт / Герц | 380 / 50 |
| Время полного выдвижения штока (подъема) | Секунда (с) | 0.25 |
| Тип рабочей (уплотняющей) жидкости | — | Трансформаторное масло |
| Рабочее давление в гидросистеме толкателя | Мегапаскаль (МПа) | До 0.8 |
| Диапазон допустимых температур среды | Градус Цельсия (°C) | от -40 до +40 |
| Присоединительные размеры (под монтажный фланец) | — | Стандарт ТКГ-400/500 |
Преимущества и особенности эксплуатации
- Высокий ресурс работы: Благодаря отсутствию механического контакта и трению в рабочей паре «поршень-цилиндр» достигается ресурс в 2 миллиона циклов, что превышает показатели многих механических аналогов.
- Стабильность усилия и хода: Гидравлическая система демпфирует ударные нагрузки и обеспечивает плавное, но быстрое (0.25 с) перемещение штока с постоянным усилием 800 Н, что критично для надежного разжатия тормозов.
- Удобство монтажа и обслуживания: Стандартизированные присоединительные размеры и корпусная конструкция упрощают установку на новое или ремонтируемое оборудование.
- Надежность в широком температурном диапазоне: Возможность работы при -40°C (с допзащитой до -50°C) делает гидротолкатель ТЭ-80 пригодным для эксплуатации в неотапливаемых цехах и на открытых площадках в большинстве регионов России.
- Минимизация сервиса: Герметичная система не требует регулярной замены рабочего масла. Обслуживание сводится к периодическому визуальному контролю и проверке электрических соединений.
Детальный принцип работы
При подаче напряжения 380 В на клеммную коробку запускается встроенный асинхронный электродвигатель. Он приводит во вращение центробежное рабочее колесо, расположенное в масляной камере. Лопатки колеса создают динамический напор и повышают давление в полости перед поршнем. Под действием этого избыточного гидравлического давления поршень со штоком совершает поступательное движение на полный рабочий ход 50 мм. При этом сжимается возвратная пружина. После снятия напряжения с двигателя давление в системе падает, и усилие возвратной пружины перемещает поршень со штоком в исходное положение, что приводит к замыканию тормозных колодок. Такая схема обеспечивает автоматическое аварийное срабатывание тормоза при пропадании электропитания.
Температурный режим и ресурс
Штатный гидротолкатель ТЭ-80 рассчитан на непрерывный циклический режим работы в интервале температур от -40°C до +40°C. Для особо суровых условий предлагается модификация с морозостойкими уплотнениями и спецмаслом, расширяющая нижний предел до -50°C. Срок эффективной службы изделия при соблюдении условий достигает 10 и более лет. Гарантия производителя ГИДРАВЛИК составляет 24 месяца. На ресурс напрямую влияют два ключевых фактора: качество трансформаторного масла, залитого на заводе, и отсутствие в системе гидроударов или чрезмерных боковых нагрузок на шток. Фильтрация масла в данном устройстве не требуется, так как система полностью закрыта.
Применение на оборудовании
Данный тип привода нашёл широкое применение в различных отраслях промышленности, где требуется точное и надежное торможение:
- Крановое оборудование: Мостовые, козловые, консольные электрические краны грузоподъемностью до 50 тонн.
- Подъемно-транспортные системы: Лифты промышленного назначения, подъемники, скиповые подъемники.
- Конвейерные линии и рольганги: Для остановки ленты или секции при срабатывании датчиков безопасности.
- Металлургия и машиностроение: В составе прессового, штамповочного и прокатного оборудования в качестве вспомогательного механизма фиксации.
- Спецтехника: Некоторые модели кранов-манипуляторов и погрузочной техники используют схожие по конструкции тормозные группы.
Универсальность присоединения делает возможным применение гидротолкателя ТЭ-80 не только со штатными тормозами ТКГ, но и с другими системами, имеющими аналогичный посадочный интерфейс.
Состав ремкомплекта и типовые поломки
При длительной эксплуатации наиболее подвержены износу следующие узлы (список в порядке убывания частоты замены):
| Наименование детали/комплекта | Причина и признаки износа |
|---|
| Комплект уплотнительных колец и манжет поршня/штока | Естественное старение резины, потеря эластичности при низких температурах. Признак — подтекание масла по штоку. |
| Возвратная пружина | Усталость металла после миллионов циклов, уменьшение усилия. Признак — медленное или неполное возвращение штока. |
| Подшипники вала электродвигателя | Выработка от вибрации, загрязнение смазки. Признак — повышенный шум и нагрев двигателя. |
| Корпус рабочего колеса (крыльчатки) | Абразивный износ лопаток при попадании твердых частиц в масло. Признак — падение производительности и усилия. |
Ошибки при подборе
- Игнорирование типа рабочей среды. Устройство рассчитано на работу в масляной среде. Попытка эксплуатации в контакте с водой, эмульсией или агрессивными жидкостями приведет к быстрому выходу из строя уплотнений.
- Неверная оценка требуемого усилия и хода. Подбор следует вести по требуемому тормозному моменту крана, а не по формальному соответствию модели тормоза ТКГ. Недостаточное усилие приведет к неполному разжатию и перегреву тормозов.
- Пренебрежение климатическим исполнением. Использование стандартного У3 на улице в северных регионах вызовет загустение масла и отказ работы.
- Неучёт режима работы двигателя. Для режимов с частыми пусками и остановками (более 300 циклов в час) требуется проверка на нагрев двигателя.
Расшифровка условного обозначения
Маркировка «ТЭ-80» имеет следующую структуру:
Т — тип изделия: Толкатель.
Э — тип привода: Электрогидравлический.
80 — номинальное усилие на штоку, выраженное в десятках ньютонов (80 * 10 = 800 Н).
Полное заводское обозначение может выглядеть как ТЭ80-0.37/50-380 У3, где добавлены уточняющие параметры:
0.37 — мощность двигателя в кВт.
50 — рабочий ход штока в мм.
380 — номинальное напряжение, В.
У3 — климатическое исполнение по ГОСТ: для умеренного климата в закрытых помещениях.
Примеры типовых заказов
- Базовый вариант: «Гидротолкатель ТЭ-80, климатическое исполнение У3, масло залито, паспорт. Артикул: ТЭ80-У3». Для замены вышедшего из строя аналога в стандартных условиях кранового цеха.
- Модификация для низких температур: «Гидротолкатель ТЭ-80, исполнение ХЛ1 (для холодного климата до -50°С). Артикул: ТЭ80-ХЛ1». Для оборудования, работающего на открытых эстакадах или в неотапливаемых ангарах в Сибири.
- Заказ с дополнительным комплектом ЗИП: «Гидротолкатель ТЭ-80 + ремкомплект уплотнений (манжеты, кольца) + паспорт. Артикул: ТЭ80-У3-ЗИП». Для сервисных центров и компаний, стремящихся минимизировать время простоя оборудования в случае ремонта.
Проверка совместимости по габаритным размерам
Для корректной интеграции гидротолкателя ТЭ-80 в существующую систему необходимо сверить три основных размера: межосевое расстояние монтажных отверстий на фланце, вылет штока в крайнем выдвинутом положении и габарит по высоте (с учетом хвостовика двигателя). Монтажный фланец толкателя стандартизирован под тормоза ТКГ, поэтому совместимость с ними гарантирована. При замене аналогов других производителей следует замерить посадочный размер «в свету», где будет располагаться корпус толкателя, и длину рабочего хода в сравнении с требуемой для полного разжатия конкретных колодок.
Доставка, гарантия и техническая поддержка
Компания ГИДРАВЛИКА является официальным поставщиком продукции бренда ГИДРАВЛИК на территории РФ и стран СНГ. Мы организуем оперативную доставку гидротолкателя ТЭ-80 в любой регион. Доставка до терминалов ТК в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону осуществляется в течение 1-2 рабочих дней. В остальные города России, а также в Беларусь, Казахстан и Армению — от 3 до 7 рабочих дней.
На всю продукцию предоставляется гарантия производителя. Наши инженеры готовы оказать консультацию по подбору оборудования, совместимости с вашей системой и помочь в поиске полных аналогов для замены устаревших узлов.
Для заказа гидротолкателя ТЭ-80 или получения подробной технической консультации оставьте заявку через форму на сайте или свяжитесь с нами через раздел Контакты.
