Описание и назначение оборудования

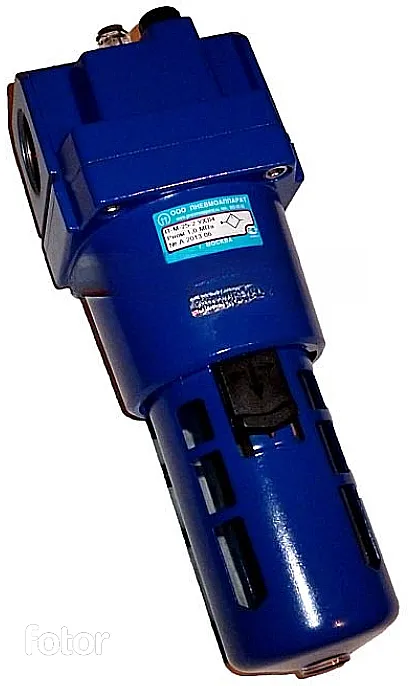

Маслораспылитель П-М-25-1 – это специализированное устройство для обеспечения непрерывной смазки пневматических систем. Основной задачей данного узла является точное дозирование и распыление минерального масла в поток сжатого воздуха. Эта функция критически важна для поддержания работоспособности и продления ресурса работы исполнительных элементов пневмоприводов: цилиндров, пневмомоторов, клапанов и распределителей. Установка маслораспылителя П-М-25-1 напрямую влияет на снижение износа трущихся поверхностей, предотвращение заклинивания и уменьшение общего трения в системе.
Маркировка и ключевые параметры
Шифр модели П-М-25-1 расшифровывается следующим образом: П – пневматическое исполнение, М – маслораспылитель, 25 – величина условного прохода в миллиметрах, 1 – первая модификация в серии. Оборудование соответствует техническим условиям и предназначено для эксплуатации в системах с давлением до 1,0 МПа. Для таможенного оформления используется Код ТН ВЭД 8481.80.9000.
Габаритные размеры составляют 215 мм в длину и 90 мм в диаметре. Масса изделия в сборе равна 1,11 килограмма. Данные параметры позволяют легко интегрировать устройство в большинство типовых пневмолиний без значительных переделок.
| Параметр | Значение |
|---|
| Условный проход (Dy), мм | 25 |
| Номинальное (рабочее) давление, МПа | 1,0 |
| Диапазон пропускной способности воздуха (при давлении 0,63 МПа), м³/мин | от 0,16 до 5,0 |
| Максимальная потеря давления на устройстве, МПа | ≤ 0,025 |
| Регулируемая подача масла, капель в минуту | от 2 до 50 |
| Полезный объем резервуара для масла, см³ | ≥ 400 |
| Тип рабочей среды на входе | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 |
| Тип смазочной жидкости | Минеральное масло вязкостью до 35 мм²/с при 50°C |

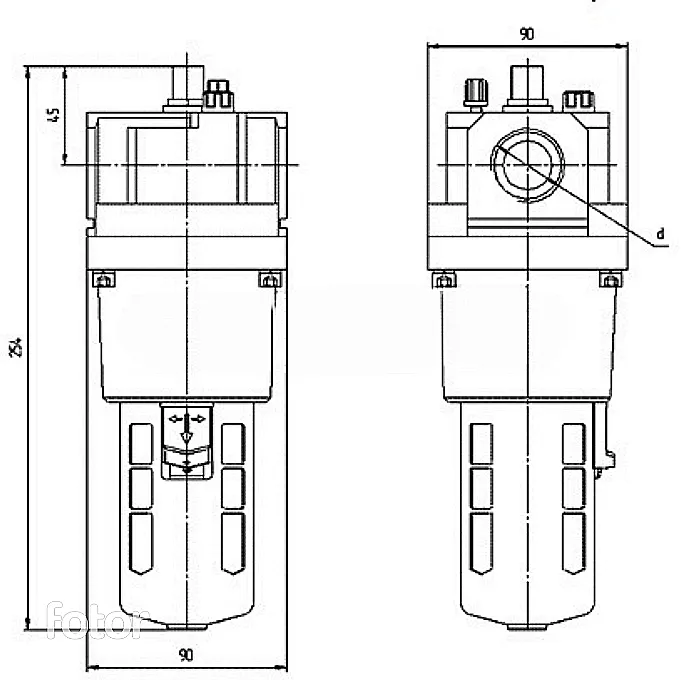

Габаритный чертеж с основными размерами маслораспылителя П-М-25-1. Вид спереди и сбоку для проверки посадочного места.
Принцип функционирования в системе
Сжатый воздух поступает во входной порт, обозначенный на корпусе как «ВХ». Проходя через внутренний канал, поток огибает конструктивный элемент – эластичную шторку, и направляется к выходному отверстию. Возникающий в процессе перепад давлений между смежными камерами создает эффект эжекции, который заставляет масло подниматься из прозрачного стакана-резервуара по капиллярной трубке. Попадая под прозрачный колпак, жидкость захватывается воздушным потоком и распыляется через калиброванное отверстие, равномерно смешиваясь с воздухом. Регулировка интенсивности подачи осуществляется винтовым дросселем, что позволяет точно настроить расход масла от 2 до 50 капель в минуту в зависимости от условий эксплуатации и требований системы.
Инженер спрашивает у коллеги: «Почему наш новый маслораспылитель П-М-25-1 такой ответственный?» – «А потому что он всегда держит капли в узде и никогда не подводит с подачей!»
Преимущества и особенности эксплуатации
Интеграция маслораспылителя П-М-25-1 в пневмосистему приносит ряд существенных выгод для производственного цикла:
- Снижение затрат на техническое обслуживание: Автоматическая смазка минимизирует ручное обслуживание узлов и увеличивает межсервисные интервалы.
- Повышение ресурса оборудования: Постоянная тонкодисперсная подача масла защищает уплотнения и трущиеся пары, продлевая срок службы цилиндров, клапанов и инструментов.
- Стабильность работы гидростанции или пневмосистемы: Обеспечивает предсказуемую работу приводов, исключая рывки и заедания из-за недостатка смазки.
- Простота монтажа: Стандартный условный проход 25 мм и возможность установки в любом положении, рекомендованном производителем, упрощают процесс врезки в новую или существующую линию.
- Визуальный контроль: Прозрачный стакан с контрольными отметками позволяет оперативно визуализировать уровень масла, не прибегая к остановке оборудования.
Температурный режим и рабочий ресурс
Маслораспылитель П-М-25-1 сертифицирован для применения в широком диапазоне температур окружающей среды: от -40°C до +50°C. При соблюдении рекомендаций по качеству воздушной среды (очистка, осушение) и использованию рекомендованных масел период безотказной работы может достигать пяти и более лет. Ключевыми факторами, определяющими ресурс, являются: поддержание уровня масла в пределах между нанесенными на стакан рисками, регулярная очистка резервуара от возможных загрязнений и соблюдение требований к фильтрации подаваемого воздуха.
Области применения и совместимое оборудование
Данное устройство находит широкое применение во всех отраслях, где используются пневматические приводы. Типичные примеры оборудования для интеграции с маслораспылителем П-М-25-1:
- Промышленные станки с ЧПУ (токарные, фрезерные, сверлильные).
- Прессовое и штамповочное оборудование.
- Роботизированные манипуляторы и сборочные линии.
- Автоматизированные системы пакетирования и упаковки.
- Конвейерные ленты и транспортировочные механизмы.
- Климатические и вентиляционные установки с пневмоприводами.
Схема монтажа маслораспылителя П-М-25-1. Направление потока указано стрелкой на корпусе.
Типичные ошибки при подборе и монтаже
Во избежание некорректной работы или преждевременного выхода из строя, рекомендуется обратить внимание на следующие моменты:
- Игнорирование качества воздуха: Установка без предварительного фильтра-влагоотделителя тонкой очистки (не ниже 10 класса по ГОСТ 17433) приводит к загрязнению и отказу дозирующего узла.
- Неверный выбор типа масла: Использование синтетических или иных смазочных жидкостей, не соответствующих паспортной вязкости (до 35 мм²/с при 50°C), нарушает капиллярный эффект и стабильность подачи.
- Нарушение направления потока: Монтаж против направления, указанного стрелкой на корпусе, блокирует подъем масла по трубке.
- Чрезмерная регулировка расхода: Открытие регулировочного дросселя более чем на 2 оборота от базового положения может привести к неконтролируемому расходу масла.
Часто задаваемые вопросы
Как подобрать модификацию маслораспылителя для конкретного давления и расхода воздуха?
Основным критерием служит соответствие условного прохода (Dy) магистрали. Для давления до 1 МПа в линиях с проходом 25 мм подходит именно модель П-М-25-1. Далее необходимо убедиться, что потребляемый системой расход воздуха (в м³/мин) находится в заявленном диапазоне от 0,16 до 5,0.
Каковы сроки поставки и наличие на складе?
Оборудование бренда ГИДРАВЛИК доступно для отгрузки со склада в Москве. Доставка по России и странам СНГ организуется в срок от 3 до 7 рабочих дней в зависимости от региона. Точную информацию о наличии и сроках можно получить у менеджера компании по ссылке.
Каковы условия эксплуатации при отрицательных температурах?
Устройство сохраняет работоспособность при температуре до -40°C при условии использования зимнего сорта минерального масла соответствующей вязкости. Монтаж на открытых площадках допустим при условии защиты от прямого попадания осадков и предусмотренного подогрева линии.
Можно ли заменить им аналог другого производителя в существующей системе?
Да, маслораспылитель П-М-25-1 имеет стандартные присоединительные размеры (резьба G1" или аналогичная) и предназначен для монтажа в разрыв пневмолинии. Перед заменой необходимо сверить габаритные размеры, направление потока и требования к качеству воздуха.
Комплектация и состав типового ремкомплекта
| Позиция | Наименование элемента | Примечание |
|---|
| 1 | Эластичная шторка (мембрана) | Подвержена старению при контакте с агрессивными примесями в воздухе. |
| 2 | Уплотнительные манжеты и кольца | Чаще всего требуют замены при нарушении герметичности соединений. |
| 3 | Пружина дроссельного механизма | Может потерять упругость при длительной эксплуатации с максимальной пропускной способностью. |
| 4 | Капиллярная трубка | Забивается при использовании неочищенного масла или воздуха. |
| 5 | Прозрачный стакан (резервуар) | Может получить механические повреждения. |
Варианты оформления заказа
- Базовая поставка: Маслораспылитель П-М-25-1 в индивидуальной упаковке с паспортом.
- Комплект для модернизации линии: Маслораспылитель П-М-25-1 + фильтр-влагоотделитель тонкой очистки (10 класс) + набор крепежа.
- Оптовая партия для сервисного центра: От 10 единиц маслораспылителей П-М-25-1 с дополнительной скидкой.
Компания ГИДРАВЛИКА является официальным поставщиком оборудования бренда ГИДРАВЛИК на территории России и стран СНГ. Мы обеспечиваем оперативную доставку во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы оказать техническую консультацию по подбору маслораспылителя П-М-25-1, его интеграции в вашу систему и подобрать полный аналог для замены вышедшего из строя узла. Для получения коммерческого предложения и оформления заявки воспользуйтесь формой обратной связи на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
