Минипневмоцилиндры (миницилиндры) двухстороннего действия серии МЦМ 51 представляют собой компактные исполнительные устройства с двухсторонним штоком, предназначенные для автоматизации технологических операций в промышленном оборудовании. Основная функция – преобразование энергии сжатого воздуха в возвратно-поступательное движение штока с созданием тянущего или толкающего усилия. Изделие применяется в составе пневмосистем станков, прессов, роботизированных комплексов и другого оборудования, где требуется точное позиционирование с малыми габаритами.
Описание и назначение минипневмоцилиндров МЦМ51
Модельный ряд включает цилиндры с диаметром поршня от 20 до 40 мм. Конструкция предусматривает наличие встроенного магнита на поршне для взаимодействия с бесконтактными датчиками положения, что позволяет контролировать крайние точки хода в автоматических системах. По габаритным и присоединительным размерам продукция соответствует международному стандарту ISO 6432 и является функциональным аналогом цилиндров Festo серии DSNU и Camozzi серии 24.
Основные габариты, вес и код ТН ВЭД
Масса и габаритные размеры зависят от диаметра поршня и выбранного хода. В базовом исполнении длина устройства складывается из длины корпуса и удвоенного хода штока. Для предварительной оценки совместимости с монтажным пространством используйте данные из таблицы ниже. Код ТН ВЭД для подобных пневмоцилиндров – 8412.21.000 0.
| Диаметр поршня, мм | Присоединительная резьба | Диапазон ходов, мм | Примерная масса (при ходе 100 мм), кг |
|---|
| 20 | G1/8" | 25 – 300 | ~0.55 |
| 25 | G1/8" | 25 – 500 | ~0.75 |
| 32 | G1/8" | 25 – 500 | ~1.2 |
| 40 | G1/4" | 25 – 500 | ~1.8 |
— Чем отличается опытный инженер-пневматик от новичка?
— Новичок долго ищет причину, почему не срабатывает минипневмоцилиндр двухстороннего действия. Опытный – сразу проверяет давление в системе и чистоту воздуха.
Технические характеристики МЦМ51
Ключевые параметры, определяющие область применения и условия эксплуатации устройств.
| Наименование параметра | Значение |
|---|
| Рабочее давление, МПа (макс.) | 0,9 |
| Диапазон рабочих температур, °C | -5 … +70 |
| Рекомендуемый диапазон скоростей, мм/с | 30 ... 800 |
| Тип рабочей среды | Сжатый воздух, очищенный от масел и механических примесей |
| Стандартные ходы поршня, мм | 25; 50; 75; 80; 100; 125; 160; 175; 200; 250; 300; 350; 400; 450; 500 |
| Максимальный ход (для ø20/ø25-40), мм | 300 / 500 |
| Тип торможения в конце хода | Нерегулируемое двухстороннее (демпфирование встроенными кольцами) |
| Срок службы | Определяется качеством рабочей среды, частотой циклов, соблюдением правил монтажа. При корректной эксплуатации – десятки миллионов циклов. |
Преимущества и особенности эксплуатации
- Снижение затрат на автоматизацию. Устройства серии МЦМ51 предлагают оптимальное соотношение цены и надежности, являясь качественной альтернативой более дорогим импортным аналогам.
- Универсальность и простота интеграции. Соответствие стандарту ISO 6432 обеспечивает легкую замену вышедших из строя цилиндров Festo, Camozzi и других производителей без переделки конструкции.
- Повышенная надежность и долгий ресурс. Точное взаимное расположение деталей, качественные уплотнения и встроенные демпферы гарантируют стабильную работу при высоких циклических нагрузках.
- Возможность точного позиционирования. Наличие магнита на поршне позволяет легко установить бесконтактные датчики (индуктивные или герконовые) для контроля положения штока в системе управления.
- Простота монтажа. Неразборная конструкция не требует обслуживания, цилиндры могут устанавливаться в любом пространственном положении.
Принцип работы в гидравлической (пневматической) системе
Минипневмоцилиндр двухстороннего действия МЦМ51 функционирует за счет разности давлений в его полостях. При подаче сжатого воздуха через порт «+» в переднюю полость и соединении задней полости с атмосферой (через порт «-») поршень со штоком перемещается, создавая толкающее усилие. Для обратного хода воздух подается в заднюю полость, а передняя стравливается. Встроенные демпфирующие кольца поглощают кинетическую энергию поршня в конце хода, смягчая удар. Магнит, установленный в поршне, активирует внешний датчик при прохождении мимо него, подавая сигнал в контроллер.
Температурный режим и ресурс
Эксплуатация допустима в диапазоне от -5°C до +70°C. При отрицательных температурах необходимо исключить конденсацию влаги в системе и использовать соответствующие сорта смазки. Ресурс работы напрямую зависит от качества подготовки воздуха: обязательны фильтр-влагоотделитель и при необходимости маслораспылитель. Абразивные частицы и капельная влага резко сокращают срок службы уплотнений. Рекомендована работа в режиме непрерывных или циклических нагрузок с соблюдением допустимых скоростей.
Область применения и совместимое оборудование
Минипневмоцилиндры данной серии широко используются в различных отраслях промышленности:
- Станочное оборудование: зажимные и фиксирующие устройства на токарных, фрезерных, шлифовальных станках с ЧПУ.
- Сборочные и упаковочные автоматы: механизмы подачи, толкатели, отсекатели, клапаны.
- Робототехника и манипуляторы: приводы захватов, поворотные механизмы.
- Прессовое оборудование: вспомогательные цилиндры для выталкивания, прижима.
- Контрольно-измерительная техника: устройства перемещения датчиков, пробоотборники.
- Текстильная, пищевая, деревообрабатывающая промышленность.
Состав ремкомплекта и типовые отказы
Ввиду неразборной конструкции цилиндры серии МЦМ51 не подлежат ремонту в классическом понимании. При выходе из строя узел подлежит замене. Наиболее уязвимыми элементами, подверженными износу в аналогичных конструкциях, являются:
| Наименование элемента | Признаки износа/причина |
|---|
| Уплотнения поршня и штока | Утечки воздуха, снижение усилия, «заедание». Причины: загрязненный воздух, отсутствие смазки, превышение давления или температуры. |
| Магнит на поршне | Потеря магнитных свойств или механическое повреждение. Приводит к некорректной работе датчиков положения. |
| Демпфирующие кольца | Разрушение от ударных нагрузок при работе на предельных скоростях без внешних упоров. |
| Направляющая втулка штока | Износ и увеличение зазора при наличии радиальной нагрузки, что запрещено условиями эксплуатации. |
Типичные ошибки при подборе минипневмоцилиндров
- Игнорирование типа и чистоты рабочей среды. Подача неочищенного воздуха – основная причина преждевременного износа.
- Выбор только по диаметру и ходу без учета усилия. Необходимо рассчитывать необходимое усилие исходя из рабочего давления (0.9 МПа) и площади поршня.
- Неучет наличия/отсутствия магнита. Если в системе предусмотрен контроль положения, требуется модификация с магнитом (обозначается буквой «М» в маркировке).
- Монтаж с радиальной нагрузкой на шток. Конструкция имеет короткую направляющую, поэтому все нагрузки должны быть строго осевыми. Для компенсации боковых усилий необходимо заказывать цилиндры со специальными элементами крепления (вилками, шарнирами).
- Несоблюдение температурного диапазона, особенно при эксплуатации на улице или в неотапливаемых помещениях.
Условное обозначение (расшифровка индекса)
Структура условного обозначения минипневмоцилиндров двухстороннего действия МЦМ51 позволяет точно идентифицировать модель:
МЦ М 5 1 XX XXX УХЛ X
- МЦ – минипневмоцилиндр.
- М – с магнитом на поршне (если буква отсутствует – магнит не установлен).
- 5 – тип цилиндра (миницилиндр).
- 1 – двустороннее действие.
- XX – диаметр поршня (20, 25, 32, 40).
- XXX – ход поршня в мм.
- УХЛ – климатическое исполнение (для умеренного и холодного климата).
- X – категория размещения по ГОСТ 15150 (обычно 3 или 4).
Габаритные и присоединительные размеры
Для проверки совместимости с вашим оборудованием используйте чертежи с точными размерами. Основные монтажные варианты – крепление на лапах или за передний фланец (заказывается опционально).

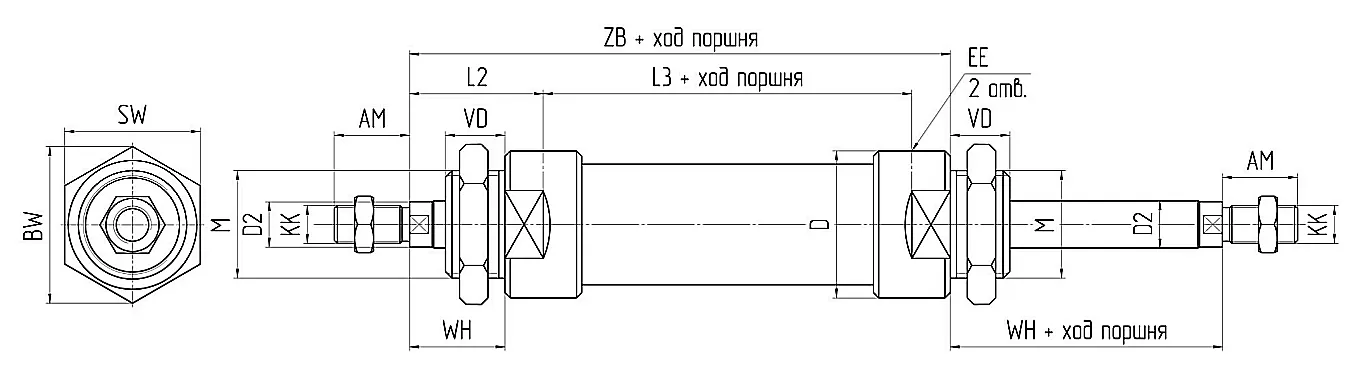

Чертеж минипневмоцилиндра двухстороннего действия серии МЦМ51 с указанием основных габаритных и присоединительных размеров.

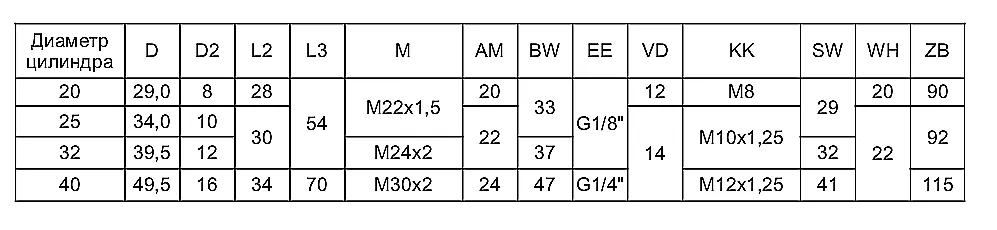

Таблица с детальными размерами (A, B, L1, L) для всех комбинаций диаметра и хода цилиндра МЦМ51.
Примеры заказа (типовые конфигурации)
- Базовая модель для замены: МЦ М 5 1 25 100 УХЛ 3 – Минипневмоцилиндр с магнитом, диаметр 25 мм, ход 100 мм, для умеренного климата, категория 3.
- Модель с увеличенным ходом: МЦ М 5 1 32 500 УХЛ 4 – Диаметр 32 мм, максимальный ход 500 мм, для помещений с нерегулируемым климатом (категория 4).
- Модель без магнита для простых задач: МЦ 5 1 20 50 УХЛ 3 – Диаметр 20 мм, ход 50 мм, без магнита.
Для уточнения наличия и оформления заказа свяжитесь с нашими специалистами через сайт 777-gidra.ru или по телефону.
Часто задаваемые вопросы (FAQ) по минипневмоцилиндрам МЦМ51
Вопрос: Как правильно подобрать минипневмоцилиндр по давлению, расходу и типу подключения?
Ответ: Основной параметр – необходимое усилие, которое рассчитывается по формуле: F = P * S * η, где P – рабочее давление (до 0.9 МПа), S – эффективная площадь поршня, η – КПД (≈0.9). Расход воздуха зависит от скорости срабатывания и объема цилиндра. Тип подключения: для диаметров 20-32 мм используется резьба G1/8", для 40 мм – G1/4".
Вопрос: Какие сроки поставки и доставки по России и СНГ? Есть ли изделия на складе?
Ответ: Популярные модели диаметром 25 и 32 мм с ходом до 200 мм чаще всего имеются в наличии на нашем складе в Москве. Срок поставки под заказ составляет от 2 до 6 недель в зависимости от загрузки производства. Доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, СДЭК) во все регионы России, а также в страны СНГ (Казахстан, Беларусь и др.).
Вопрос: Каковы условия эксплуатации при низких температурах, на открытых площадках или в запыленных помещениях?
Ответ: Штатный температурный диапазон от -5°C до +70°C. Для работы на морозе или в условиях повышенной влажности требуется дополнительная подготовка воздуха (глубокая осушка, антифризные добавки) и защитный кожух. В запыленных цехах критически важно использовать фильтры тонкой очистки на входе в цилиндр, так как пыль быстро разрушает уплотнения.
Вопрос: Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор аналога?
Ответ: Да, цилиндры серии МЦМ51 разработаны как прямая замена популярных импортных моделей Festo DSNU и Camozzi 24 серии по стандарту ISO 6432. Наши инженеры помогут подобрать аналог по вашим габаритным чертежам или техническому заданию. При замене необходимо учитывать не только размеры, но и наличие/отсутствие магнита, а также тип крепления.
Поставки по России и СНГ от производителя
Оборудование бренда ГИДРАВЛИК поставляется официальным дистрибьютором – компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции заявленным техническим характеристикам, предоставляем паспорта и сертификаты. Наши специалисты готовы оказать техническую консультацию, помочь с подбором аналога под вашу существующую систему и организовать оперативную доставку в любой регион РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Для получения коммерческого предложения, уточнения цен или оформления заказа оставьте заявку на сайте 777-gidra.ru или свяжитесь с нами по указанным контактам.
