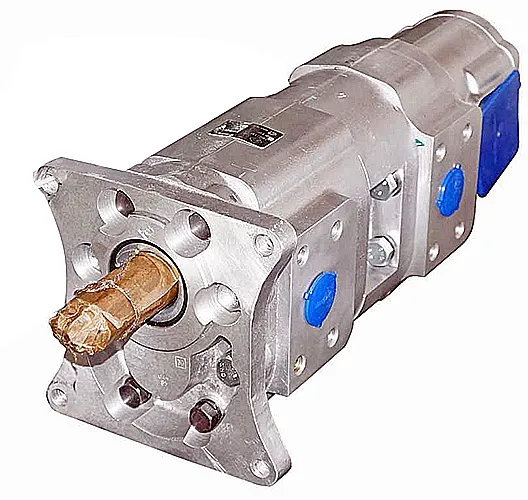

Насос НШ71-71-50М-4 является ключевым компонентом для сложных гидравлических систем, требующих независимого питания нескольких исполнительных механизмов. Этот трехсекционный шестеренчатый агрегат предназначен для установки на дорожно-строительную технику, прессовое оборудование, станки с ЧПУ и другие виды промышленного оснащения. Его основная функция — создание и поддержание стабильного потока рабочей жидкости с разными объемами подачи от каждой из трех секций.
Описание и габариты
Модель НШ71-71-50М-4 выделяется своей универсальностью и надежностью. Конструкция насоса включает три независимые шестеренные пары, объединенные в общий корпус, что позволяет минимизировать занимаемое пространство в гидросистеме. Использование качественного алюминиевого сплава для корпуса обеспечивает оптимальное соотношение прочности и веса, а также устойчивость к коррозии.
| Параметр | Значение |
|---|
| Масса | 22 кг |
| Габаритные размеры (Д×Ш×В) | 320 × 180 × 210 мм |
| Код ТН ВЭД | 8413.60.000 |
Инженер-гидравлик говорит механику: «У нас в системе давление упало, надо проверить насос НШ71-71-50М-4». Механик, не отрываясь от смартфона: «Загуглил. Судя по отзывам, он сам всё знает и умеет, пускай сам проверяется».
Технические характеристики насоса НШ71-71-50М-4
Точное соответствие заявленным параметрам является основой для долговечной и бесперебойной работы всего гидравлического контура. Ниже приведены ключевые технические характеристики трехсекционного шестеренчатого насоса.
| Параметр | Значение |
|---|
| Рабочий объем, см³/об (секция 1/2/3) | 71 / 71 / 50 |
| Номинальное рабочее давление, МПа (бар) | 20 (200) |
| Максимальное давление, МПа (бар) | 25 (250) |
| Минимальная частота вращения вала, об/мин | 500 |
| Направление вращения приводного вала | Левое или правое (уточняйте при заказе) |
| Тип рабочей среды | Гидравлические масла класса HM, HV по ISO 6743/4 |
| Диапазон рабочих температур среды | от -25°C до +80°C |
| Материал корпуса | Алюминиевый сплав |
| Присоединительные размеры (фланцы, вал) | Стандарт ГОСТ 12448-80 |

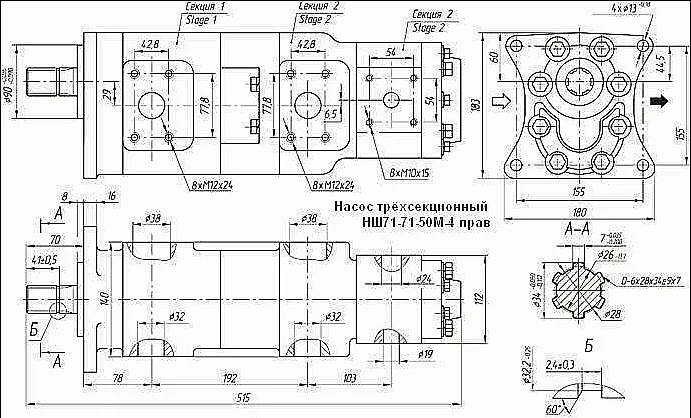

Чертеж габаритных размеров и схемы подключения насоса НШ71-71-50М-4 для проверки совместимости.
Преимущества и особенности эксплуатации
Выбор насоса НШ71-71-50М-4 для комплектации или модернизации гидросистемы дает пользователю ряд существенных эксплуатационных преимуществ.
Снижение затрат на эксплуатацию. Компактная трехсекционная конструкция заменяет несколько отдельных насосов, уменьшая стоимость системы, упрощая монтаж и обслуживание.
Повышенный ресурс работы. Оптимизированная геометрия зубьев шестерен и высокоточная обработка снижают внутренние утечки и механические потери, что напрямую увеличивает срок службы агрегата.
Стабильность параметров. Насос НШ71-71-50М-4 обеспечивает стабильную подачу жидкости по трем независимым каналам даже при переменных нагрузках, что критически важно для точного оборудования.
Ремонтопригодность и сервис. Конструкция позволяет проводить замену уплотнений, шестерен и подшипников, восстанавливая производительность без замены всего агрегата. Наличие ремкомплектов упрощает техническое обслуживание.
Широкий диапазон применения. Совместимость с большинством стандартных гидравлических масел и адаптация к типовым условиям монтажа делают данный насос универсальным решением.
Принцип работы в гидросистеме
Функционирование насоса НШ71-71-50М-4 основано на классическом принципе действия шестеренного насоса. Приводной вал приводит во вращение ведущую шестерню, которая сцепляется с ведомой. В зоне выхода зубьев из зацепления создается разрежение, благодаря чему рабочая жидкость всасывается из линии всаса. Масло переносится во впадинах между зубьями по периметру корпуса к напорной полости. В области входа зубьев в зацепление объем уменьшается, что вызывает вытеснение жидкости в напорную магистраль. Три секции работают в общем корпусе от одного приводного вала, но имеют раздельные каналы всасывания и нагнетания, что позволяет запитать три независимых гидравлических контура с разным требуемым расходом.
Ресурс, температурный режим и обслуживание
Заявленный производителем ресурс насоса НШ71-71-50М-4 до первого капитального ремонта составляет не менее 10 000 моточасов при соблюдении условий эксплуатации. Ключевым фактором, влияющим на этот показатель, является состояние рабочей жидкости. Обязательное требование — использование фильтров тонкой очистки с тонкостью фильтрации не грубее 25 мкм. Температурный диапазон работы от -25°C до +80°C позволяет эксплуатировать насос в большинстве климатических зон России, включая северные регионы. Для холодного пуска рекомендуется использование масел с низкой температурой застывания. Режим работы — продолжительный, насос рассчитан на постоянную эксплуатацию в составе гидростанции. Своевременная замена масла и фильтрующих элементов, контроль отсутствия кавитации — основные меры по увеличению межремонтного периода.
Область применения и типовое оборудование
Трехсекционный шестеренчатый насос НШ71-71-50М-4 находит применение в различных отраслях промышленности, где требуется надежный и производительный источник гидравлической энергии для нескольких потребителей.
Дорожно-строительная и спецтехника: экскаваторы-погрузчики (JCB, CASE), асфальтоукладчики, бульдозеры, автогрейдеры. Одна секция может отвечать за ходовую часть, другая — за рабочее оборудование, третья — за вспомогательные функции.
Металлообрабатывающее оборудование: гидравлические прессы (листоштамповочные, ковочные), гибочные станки, станки с ЧПУ с гидроприводом вспомогательных механизмов.
Промышленные линии и машины: деревообрабатывающие станки, агрегаты для производства строительных материалов, подъемно-транспортное оборудование.
Модернизация гидросистем. Насос часто используется для замены устаревших или вышедших из строя агрегатов на аналогичных типах техники отечественного и зарубежного производства.
Состав ремкомплекта и типовые запчасти
Для обеспечения быстрого восстановления работоспособности насоса НШ71-71-50М-4 рекомендуется иметь ремкомплект. Чаще всего изнашиваются уплотнительные элементы и детали, подверженные трению.
| Наименование запчасти | Условия износа | Типовой ресурс* |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности из-за высоких температур и давления, абразивный износ. | 3000-5000 ч |
| Уплотнительные кольца (O-ring) фланцев | Старение резины, механическое повреждение при монтаже/демонтаже. | Замена при ремонте |
| Пара шестерен (ведущая/ведомая) на секцию | Абразивный износ при плохой фильтрации масла, усталостное выкрашивание поверхности. | 10000+ ч |
| Подшипники скольжения (втулки) | Износ из-за попадания твердых частиц, недостаточной смазки или перекоса вала. | 8000-10000 ч |
* Ресурс указан ориентировочно и сильно зависит от качества обслуживания гидросистемы.
Типичные ошибки при подборе насоса НШ71-71-50М-4
Избегайте распространенных ошибок при выборе данного оборудования для вашей системы.
Ориентация только на присоединительные размеры. Совпадение фланцев и вала — необходимо, но недостаточно. Необходимо проверить соответствие требуемого рабочего давления (до 20 МПа номинального) и расхода каждой секции.
Игнорирование типа и вязкости рабочей среды. Насос рассчитан на минеральные гидравлические масла. Использование других жидкостей (например, эмульсий) без консультации с производителем недопустимо.
Неучет температурного диапазона эксплуатации. Если техника работает в условиях, выходящих за рамки -25°C…+80°C, требуется подогрев масла или выбор специализированного исполнения.
Подключение без учета направления вращения. Заказывая насос НШ71-71-50М-4, необходимо указать необходимое направление вращения вала — левое или правое, которое должно соответствовать приводу.
Условное обозначение (расшифровка индекса)
Маркировка НШ71-71-50М-4 подчиняется отраслевой логике и полностью описывает основные параметры изделия.
НШ — общепринятое обозначение «Насос Шестеренный».
71-71-50 — рабочий объем каждой из трех секций в кубических сантиметрах на один оборот вала.
М — индекс, указывающий на модернизированное исполнение с улучшенными характеристиками.
4 — порядковый номер модификации, в данном случае часто указывающий на правое направление вращения (требует уточнения по спецификации).
Таким образом, насос НШ71-71-50М-4 представляет собой модернизированный шестеренный насос с тремя секциями и рабочими объемами 71, 71 и 50 см³/об.
Примеры заказа и типовые поставки
Насос НШ71-71-50М-4 поставляется как отдельно, так и в составе насосных групп или гидростанций. При оформлении заказа укажите необходимые параметры:
Вариант 1: Базовая поставка. Насос НШ71-71-50М-4 с правым вращением (стандарт), комплект крепежа и уплотнений.
Вариант 2: Поставка под проект модернизации. Насос НШ71-71-50М-4 с левым вращением, адаптационная плита под конкретную модель станка.
Вариант 3: Комплексная поставка. Насос НШ71-71-50М-4 в сборе с электродвигателем, маслобаком, фильтрами и запорной арматурой — готовая насосная станция.
Бренд и доставка по России
Насос НШ71-71-50М-4 производится под брендом ГИДРАВЛИК, специализирующемся на разработке и производстве надежной гидравлической компонентной базы. Официальный поставщик на территории РФ и СНГ — компания «ГИДРАВЛИКА». Мы обеспечиваем быструю отгрузку со склада в Челябинске и оперативную доставку транспортными компаниями во все регионы: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города России, а также в страны СНГ. Наши инженеры готовы провести бесплатную техническую консультацию, помочь с подбором аналога под существующую систему и подготовкой документации по установке.
