ПК4-Пневмоклапан типа "ИЛИ" П-КЧ УХЛ4 (Ду=2,5мм, М5) ТУ2-053-1857-87

Назначение и область применения

Пневмоклапан ПК4 типа "ИЛИ" П-КЧ УХЛ4 является ключевым элементом в системах пневмоавтоматики. Он предназначен для реализации двухвходовой логической функции ИЛИ, обеспечивая выдачу управляющего пневматического сигнала при поступлении сигнала на один или оба входа одновременно. Данное устройство находит широкое применение в гидравлике и пневматике, где требуется надёжное и простое логическое управление потоками рабочей среды.

Технические характеристики и параметры

Основные эксплуатационные параметры пневмоклапана П-КЧ регламентированы техническими условиями и обеспечивают стабильную работу в составе различных систем.

Габариты, вес и код ТН ВЭД

Конструкция клапана ПК4 типа "ИЛИ" П-КЧ компактна, что облегчает его интеграцию в существующие схемы. Основной присоединительный размер для модели с Ду=2,5 мм – резьба М5. Точные габаритные размеры рекомендуется уточнять по чертежам или технической документации для конкретного исполнения. Для таможенного оформления используется Код ТН ВЭД, который определяется при подготовке поставки и зависит от конкретной модификации устройства.

Инженер спрашивает у пневмоклапана типа "ИЛИ": "Ты сработаешь, если сигнал будет на первом входе?" Клапан отвечает: "ИЛИ на втором. В чём разница? Главное, что выходной сигнал будет!"

Принцип работы логического устройства

Принцип действия пневмоклапана ПК4 типа "ИЛИ" основан на управлении положением золотника или мембраны под действием давления на управляющих входах. Рабочая среда (сжатый воздух) подводится к общим каналам. При подаче управляющего сигнала на любой из входов (ИЛИ на оба сразу) внутренний запорный элемент смещается, открывая проход от источника давления к выходному порту. Отсутствие сигналов на входах приводит к перекрытию канала и сбросу давления, обеспечивая чёткую логику работы системы управления.

Преимущества и особенности эксплуатации

Устройство ПК4-Пневмоклапан типа "ИЛИ" П-КЧ УХЛ4 обладает рядом эксплуатационных преимуществ для промышленных предприятий:

• Надёжность и долгий ресурс: простая механическая конструкция минимизирует количество отказов.
• Снижение простоев оборудования: чёткое выполнение логической функции обеспечивает стабильность работы всей пневмосистемы.
• Лёгкость монтажа и сервиса благодаря компактным размерам и стандартному присоединению М5.
• Широкий рабочий диапазон давлений от 0,14 до 1,0 МПа, совместимость с типовыми промышленными пневмосетями.

Температурный режим, климатическое исполнение и ресурс

Клапан ПК4 П-КЧ изготавливается в климатическом исполнении УХЛ4, что гарантирует его работоспособность в широком температурном диапазоне, характерном для умеренного и холодного климата. Рекомендуемый диапазон температур эксплуатации от -40°С до +50°С при условии использования чистого осушенного воздуха. Срок службы изделия напрямую зависит от качества рабочей среды, соблюдения пределов давления и своевременного обслуживания. Регулярная проверка фильтров и наличие влагоотделителя в системе значительно продлят ресурс клапана.

Типичные сферы применения оборудования

Данный пневмоклапан типа "ИЛИ" востребован везде, где используются системы пневмоавтоматики: в станкостроении для управления циклами оборудования, в прессовом и упаковочном оборудовании, в качестве элемента безопасности в строительной и дорожной технике, а также в составе различных гидростанций и насосных групп, где требуется логическое управление.

Типичные ошибки при подборе пневмоклапана

При выборе модели ПК4 важно избегать следующих распространённых ошибок:

• Выбор по типу резьбы (М5) без учёта требуемой пропускной способности (Kv) и давления в системе.
• Игнорирование климатического исполнения (УХЛ4) при эксплуатации в неотапливаемых помещениях или на открытом воздухе.
• Несоответствие типа рабочей среды: использование с неосушенным воздухом или в средах с высокой загрязнённостью без дополнительных фильтров.

Расшифровка обозначения модели

Маркировка ПК4-Пневмоклапан типа "ИЛИ" П-КЧ УХЛ4 (Ду=2,5мм, М5) ТУ2-053-1857-87 имеет следующую структуру:
ПК4 – тип изделия, пневмоклапан.
Типа "ИЛИ" — выполняемая логическая функция.
П-КЧ — код модели или серии.
УХЛ4 — климатическое исполнение.
Ду=2,5мм — условный проход.
М5 — тип резьбового присоединения.
ТУ2-053-1857-87 — регламентирующие технические условия.

Габаритные и присоединительные размеры

Для проверки совместимости с существующим оборудованием необходимо учитывать присоединительные размеры резьбы М5 и компактный корпус клапана. Ниже представлены изображения устройства для визуальной оценки.

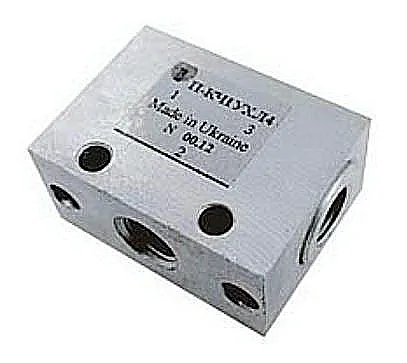

Внешний вид пневмоклапана ПК4 типа ИЛИ П-КЧ УХЛ4 с резьбой М5, вид сбоку

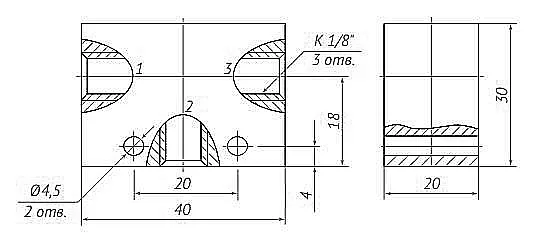

Компоновка пневмоклапана П-КЧ типа ИЛИ, вид на присоединительные порты

Примеры заказа различных модификаций

В зависимости от потребностей технологического процесса можно заказать следующие варианты оборудования:
1. Базовая модель: ПК4-Пневмоклапан типа "ИЛИ" П-КЧ УХЛ4 (Ду=2,5мм, М5) ТУ2-053-1857-87 – для стандартных задач.
2. Модель с увеличенным проходом: П-КЧ с Ду=4 мм – для систем с более высоким расходом воздуха.
3. Модели с другим типом присоединения или в ином климатическом исполнении – под заказ, с учётом требований конкретной системы.

Компания «ГИДРАВЛИКА», являясь официальным поставщиком оборудования бренда «ГИДРАВЛИК», осуществляет поставки пневмоклапанов ПК4 типа ИЛИ по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы предоставить техническую консультацию, помощь в подборе аналога под вашу систему и оформить заказ. Для связи используйте раздел Контакты или оставьте заявку на сайте.
