Продукция под маркой ГИДРАВЛИКА включает в себя надёжные пневматические устройства, предназначенные для работы в системах управления технологическими процессами на предприятиях различных отраслей. Среди них особое место занимает пневмопривод серии П-П, представленный моделями П-П 11 УХЛ4 и П-П 21 УХЛ4. Эти компактные и эффективные устройства выполняют ключевую функцию преобразования энергии сжатого воздуха в механическое перемещение.
Описание и назначение пневмопривода серии П-П
Пневмоприводы П-П 11 УХЛ4 и П-П 21 УХЛ4 представляют собой пневмоцилиндры одностороннего действия. Их основная задача — преобразование управляющего пневматического сигнала в прямолинейное поступательное движение штока (поршня). Возврат исполнительного органа в исходное положение происходит под действием встроенной возвратной пружины. Такая конструкция обеспечивает чёткое и быстрое срабатывание, что критически важно для систем автоматического регулирования.
Отличительной конструктивной особенностью пневмопривода серии П-П является крепление на среднем фланце, которое обеспечивает удобный и надёжный монтаж на исполнительные механизмы, такие как задвижки или клапаны. Модели серии различаются по двум основным параметрам: размеру монтажного фланца и наличию функции ручного дублирования, что расширяет область их применения.
Условное обозначение пневмопривода
Расшифровка условного обозначения моделей П-П 11 УХЛ4 и П-П 21 УХЛ4 позволяет точно определить их характеристики.
| Позиция |
Обозначение |
Расшифровка |
| П-П |
Условное наименование изделия |
Пневмопривод |
| Первая цифра (исполнение по фланцу) |
1 или 2 |
1 — Размер фланца 59x59 мм.
2 — Размер фланца 64x64 мм. |
| Вторая цифра (исполнение по дублированию) |
1 или 2 |
1 — Без ручного дублирования.
2 — С ручным дублированием. |
| УХЛ |
Климатическое исполнение |
Умеренный и холодный климат. |
| 4 |
Категория размещения |
Для работы в закрытых помещениях с искусственным регулированием климатических условий. |
Таким образом, пневмопривод П-П 11 УХЛ4 имеет размер фланца 59x59 мм и не оснащён ручным дублированием. Модель пневмопривод П-П 21 УХЛ4 отличается фланцем 64x64 мм, также без ручного управления.
Технические параметры и эксплуатационные характеристики
Технические характеристики пневмоприводов П-П 11 УХЛ4 и П-П 21 УХЛ4 позволяют интегрировать их в широкий спектр пневматических контуров.
| Параметр |
П-П 11, П-П 12 |
П-П 21, П-П 22 |
| Номинальное рабочее давление (максимальное), МПа (кгс/см²) |
0,63 (6,3) |
| Минимальное рабочее давление, МПа (кгс/см²) |
0,14 (1,4) |
| Диаметр поршня, мм |
40 |
| Усилие при номинальном давлении, H (не менее) |
700 |
| Усилие при минимальном давлении, H (не менее) |
100 |
| Ход поршня, мм (не менее) |
12 |
| Давление срабатывания (страгивания), МПа (кгс/см²), не более |
0,04 (0,4) |
| Тип рабочей среды |
Сжатый воздух, очищенный от масла и механических примесей. Совместим с маслами по ГОСТ. |
| Температура рабочей среды (воздуха) |
От +5°C до +50°C |
| Температура окружающей среды |
От -40°C до +50°C |
| Масса, кг (не более) |
0,19 |
0,20 |
Габаритные и присоединительные размеры пневмоприводов
Все модели серии П-П отличаются компактностью и унификацией присоединительных размеров, что упрощает их установку и замену.

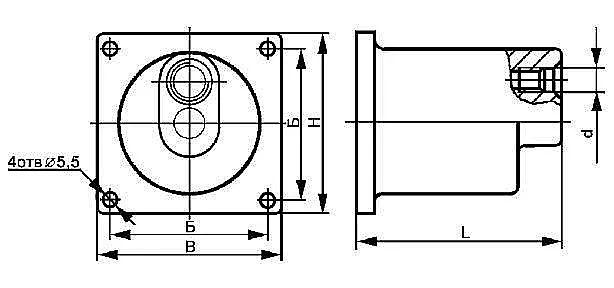

Чертёж общего вида пневмопривода серии П-П.
| Модель |
L, мм |
B;H (размер фланца), мм |
Б, мм |
d (присоединительная резьба) |
| П-П 11 |
62 |
59 |
48 |
М10х1 |
| П-П 12 |
| П-П 21 |
62 |
64 |
53 |
| П-П 22 |
Основные весовые и размерные параметры серии
| Параметр |
Диапазон / Значение |
| Общая длина (L), мм |
62 (для всех моделей) |
| Размер монтажного фланца (B x H), мм |
59x59 или 64x64 |
| Масса, кг |
от 0,19 до 0,20 |
| Код ТН ВЭД |
8412 39 000 0 (Пневматические силовые двигатели и моторы линейного действия) |
Принцип работы пневмопривода
Принцип действия пневмопривода П-П 11 УХЛ4 и его собратьев основан на простой и надёжной схеме. При подаче сжатого воздуха через присоединительный штуцер под поршень создаётся избыточное давление. Это давление преодолевает силу возвратной пружины и сопротивление уплотнений, заставляя поршень со штоком совершать рабочий ход. Этот ход и используется для управления арматурой (поворот заслонки, перемещение золотника клапана). При сбросе давления управляющего сигнала возвратная пружина перемещает поршень в исходное положение. В моделях с ручным дублированием (исполнения «12» и «22») предусмотрена возможность механического воздействия на шток в обход пневматики, что полезно для аварийного управления или наладки.
Температурный режим и срок службы
Благодаря климатическому исполнению УХЛ4, устройства этой серии, включая пневмопривод П-П 21 УХЛ4, способны сохранять работоспособность при температурах окружающей среды до -40°C. Это достигается за счёт применения морозостойких материалов для уплотнений и специальных смазок. При соблюдении условий эксплуатации (чистота рабочей среды, отсутствие агрессивных примесей, давление в допустимом диапазоне) срок службы пневмопривода серии П-П измеряется тысячами циклов «сработал-вернулся». Регулярное техническое обслуживание, такое как проверка состояния уплотнений и очистка от загрязнений, значительно продлевает этот ресурс.
Применение и совместимость с оборудованием
Пневмопривод П-П 11 УХЛ4 и другие модели этой линейки нашли широкое применение в энергетике, водоснабжении, химической и нефтегазовой промышленности. Они используются для дистанционного и автоматического управления трубопроводной арматурой малых диаметров: задвижками, кранами, поворотными затворами и регулирующими клапанами. Их устанавливают на системы, требующие быстрого и точного позиционирования. Благодаря конструкции с креплением на среднем фланце пневмопривод П-П 21 УХЛ4 легко адаптируется к различным типам присоединения, что делает его универсальным компонентом для модернизации существующих систем управления.
Вопрос: Что у пневматика всегда под рукой, но невозможно увидеть?
Ответ: Воздух для его пневмопривода П-П 11 УХЛ4! Шутка за шуткой, а без рабочей среды даже самый надёжный механизм будет «воздухом трясти».
Работа в экстремальных условиях и ремонтопригодность
Конструкция пневмопривода П-П 21 УХЛ4 изначально рассчитана на работу в сложных условиях. Устойчивость к низким температурам (-40°C) делает его пригодным для установки на объектах в северных регионах России. Совместимость с отечественными смазочными материалами и маслами, соответствующими ГОСТ, упрощает обслуживание. Ключевым достоинством является высокая ремонтопригодность. Большинство типовых неисправностей (износ манжеты поршня, потеря упругости пружины) устраняются в полевых условиях силами персонала с использованием стандартных ремкомплектов. Это минимизирует простой оборудования.
Рекомендуемый состав ремкомплекта и запчастей
Для поддержания готовности устройств к работе рекомендуется иметь на складе следующие запасные части и ремкомплекты, актуальные для серии моделей, включая пневмопривод П-П 11 УХЛ4:
| Наименование детали / Наиболее частый отказ |
Назначение / Признак износа |
| Комплект уплотнений поршня (манжета) |
Уплотнение поршня в цилиндре. Износ приводит к утечкам воздуха и падению усилия. |
| Уплотнение штока |
Предотвращает утечки вдоль движущегося штока. Износ приводит к подсосу воздуха/пыли. |
| Возвратная пружина |
Обеспечивает возврат поршня. Потеря упругости — причина медленного или неполного возврата. |
| Полный ремкомплект РК-П-П |
Стандартный набор, включающий все основные уплотнения и часто заменяемые детали. |
Примеры заказа пневмоприводов
Для корректного оформления заказа необходимо чётко указать полное условное обозначение требуемой модели, например: «Пневмопривод П-П 11 УХЛ4». При необходимости следует уточнить требуемое количество, условия доставки и наличие опции ручного дублирования (для моделей «12» и «22»). Для получения точной цены на пневмопривод П-П 21 УХЛ4 и оформления заявки свяжитесь с менеджерами компании ГИДРАВЛИКА.
Поставка и доставка по России
Компания ГИДРАВЛИКА, являясь производителем и поставщиком, осуществляет прямые поставки пневмоприводов серии П-П со склада в Екатеринбурге. Мы обеспечиваем оперативную доставку оборудования во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все устройства поставляются с полным комплектом технической документации и гарантией производителя.
