Пневмодроссель с глушителем П-ДГ представляет собой компактное и функциональное устройство, которое играет ключевую роль в оптимизации работы пневматических систем на российских промышленных предприятиях. Основное предназначение этого элемента — точная регулировка расхода сжатого воздуха и эффективное снижение уровня акустического шума, возникающего при сбросе отработанной среды в атмосферу. Установка пневмодросселя с глушителем П-ДГ значительно повышает комфорт и безопасность работы операторов, а также продлевает срок службы сопряженного пневмооборудования за счет плавного регулирования потока.
Назначение и область применения серии П-ДГ
Пневмодроссель с глушителем П-ДГ предназначен для установки непосредственно в выхлопные отверстия различных пневматических устройств: распределителей, клапанов, приводов и цилиндров. Его применение актуально в станкостроении, автоматизированных производственных линиях, в оборудовании для транспортировки, упаковки и в других областях, где используется пневмопривод. Устройство надежно работает со сжатым воздухом, очищенным от масел и механических примесей, что соответствует стандартным условиям эксплуатации большинства промышленных пневмосистем.
Основные технические характеристики пневмодросселя с глушителем П-ДГ
Серия включает шесть моделей, различающихся по пропускной способности и присоединительным размерам, что позволяет подобрать оптимальное решение для любой задачи. Все модели объединяет надежная конструкция и соответствие ключевым эксплуатационным требованиям.
| Характеристика / Модель |
П-ДГ 04 |
П-ДГ 06 |
П-ДГ 10 |
П-ДГ 16 |
П-ДГ 20 |
П-ДГ 25 |
| Условный проход, Dу (мм) |
4 |
6 |
10 |
16 |
20 |
25 |
| Рабочее давление (номинальное) |
1,0 МПа (10,0 кгс/см²) |
| Пропускная способность Kv (м³/ч, при полностью открытом дросселе) |
>0,4 |
>1,2 |
>1,8 |
>2,9 |
>4,4 |
>6,2 |
| Тип рабочей среды |
Сжатый воздух, очищенный от масел и механических примесей |
| Диапазон рабочих температур |
От -40°C до +80°C |
| Присоединительная резьба (основной вариант) |
M10x1 |
M12x1,5 |
М16х1,5 |
М22х2 |
М27х2 |
М33х2 |
| Эффективность снижения шума |
>15 дБА (снижение корректированного уровня звуковой мощности) |
| Масса, не более (кг) |
0,02 |
0,035 |
0,055 |
0,1 |
0,16 |
0,25 |
Габаритные размеры, вес и коды ТН ВЭД
Общая длина серии пневмодроссель с глушителем П-ДГ варьируется от 31 мм для самой маленькой модели П-ДГ 04 до 63 мм для модели П-ДГ 25. Все устройства имеют компактную цилиндрическую форму. Для удобства подбора по фланцевым соединениям ниже представлена сводная таблица габаритов. Код ТН ВЭД для данных изделий, как правило, относится к группе 8481 («Краны, вентили и аналогичные арматура для трубопроводов…»), точный код уточняется при таможенном оформлении конкретной партии.
Габаритные и присоединительные размеры
| Обозначение модели |
Dу, мм |
S (под ключ), мм |
D (диаметр корпуса), мм |
L (общая длина), мм |
I (глубина резьбы), мм |
d (тип резьбы) |
| П-ДГ 04-1 / 04-2 |
4 |
14 |
16 |
31 |
7 |
M10x1 / K1/8" |
| П-ДГ 06-1 / 06-2 |
6 |
17 |
19 |
36 |
10 |
M12x1,5 / К? |
| П-ДГ 10-1 / 10-2 |
10 |
22 |
25 |
44 |
10 |
М16х1,5 / КЗ/8" |
| П-ДГ 16-1 / 16-2 |
16 |
27 |
30 |
49 |
13 |
М22х2 / К? |
| П-ДГ 20-1 / 20-2 |
20 |
32 |
35 |
55 |
13 |
М27х2 / К? |
| П-ДГ 25-1 / 25-2 |
25 |
36 |
40 |
63 |
17 |
М33х2 / К1" |

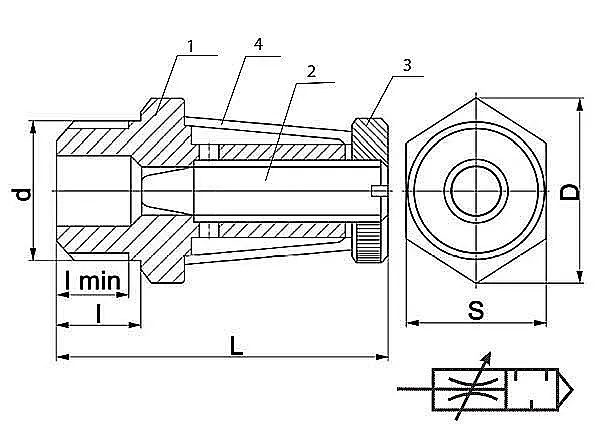

Чертеж конструкции и условное обозначение пневмодросселя с глушителем на пневмосхемах.
Устройство и принцип работы
Пневмодроссель с глушителем П-ДГ имеет классическую для данного типа арматуры конструкцию. Основными элементами являются:
- Штуцер (1): Имеет наружную присоединительную резьбу для монтажа и шестигранник под ключ.
- Регулировочный винт (2): С коническим концом, который при вращении перекрывает радиальные отверстия в штуцере, тем самым регулируя площадь проходного сечения и, соответственно, расход воздуха.
- Стопорная гайка (3): Фиксирует установленное положение регулировочного винта после настройки.
- Металлокерамический стакан-глушитель (4): Выполнен из пористого звукопоглощающего материала и служит для гашения шума выхлопа.
Принцип действия основан на ручном механическом дросселировании потока. Воздух, выходящий из пневмосистемы, проходит через суженное сечение, создаваемое коническим концом винта, что ограничивает его расход. Затем поток рассеивается в пористом стакане, где его энергия рассеивается, что приводит к значительному снижению уровня звука. Таким образом, один компактный узел решает две важнейшие задачи: регулировку скорости привода и шумоподавление.
Какая деталь в пневмосистеме всегда говорит шепотом?
Пневмодроссель с глушителем П-ДГ – он знает толк в тихой и размеренной работе.
Температурный режим и срок службы
Пневмодроссель с глушителем П-ДГ рассчитан на эксплуатацию в широком диапазоне температур окружающей среды – от -40°C до +80°C. Это позволяет использовать его как в отапливаемых цехах, так и в неотапливаемых помещениях или оборудовании, работающем на улице в условиях российского климата. Срок службы устройства при соблюдении условий эксплуатации (работа на очищенном воздухе, отсутствие чрезмерных вибраций) составляет несколько лет. Наиболее уязвимым элементом является металлокерамический стакан, который может засоряться при работе в очень пыльной среде.
Работа в экстремальных условиях и ремонт
Конструкция пневмодросселя с глушителем П-ДГ отличается высокой надежностью. Способность работать при -40°C делает его пригодным для использования в северных регионах. Устройство совместимо с пневмосистемами, в которых применяются стандартные отечественные масла для пневматики по ГОСТ. В случае необходимости, устройство подлежит ремонту. В полевых или цеховых условиях обычно возможна разборка, очистка от загрязнений и замена уплотнительных колец (при их наличии в конкретном исполнении). Для этого достаточно стандартного слесарного инструмента.
Состав ремкомплекта и часто заменяемые детали
Полноценный ремкомплект для пневмодросселя с глушителем П-ДГ, как правило, включает в себя основные изнашиваемые элементы. Их замена позволяет восстановить работоспособность устройства без покупки нового.
| Наименование детали | Назначение | Признак износа/поломки |
|---|
| Металлокерамический стакан (глушитель) | Звукопоглощение | Снижение эффективности глушения, полное засорение. |
| Уплотнительное кольцо регулировочного винта (если предусмотрено) | Герметичность | Подсос воздуха в месте регулировки. |
| Стопорная гайка | Фиксация винта | Срыв резьбы, невозможность затяжки. |
Условное обозначение и расшифровка модели
Маркировка изделий серии П-ДГ является логичной и информативной. Рассмотрим ее структуру на примере модели П-ДГ 10-2 УХЛ3:
- П-Д – Пневмодроссель.
- Г – Исполнение с глушителем.
- 10 – Условный проход (Dу), 10 мм.
- 2 – Вид присоединительной резьбы: «2» – коническая дюймовая (K); если цифра отсутствует – резьба метрическая.
- УХЛ3 – Климатическое исполнение и категория размещения.
Таким образом, данная модель представляет собой пневмодроссель с глушителем на условный проход 10 мм с конической резьбой для климата УХЛ3.
Варианты исполнения и примеры заказа
Основное различие в исполнениях пневмодросселя с глушителем П-ДГ заключается в типе присоединительной резьбы:
- С метрической резьбой (стандартное исполнение, в обозначении цифра «1» или отсутствует).
- С конической дюймовой резьбой по ГОСТ 6111-52 (исполнение «2»).
Для корректного заказа необходимо указать полное условное обозначение, например: «Пневмодроссель с глушителем П-ДГ 16-1» (для метрической резьбы М22х2) или «Пневмодроссель с глушителем П-ДГ 10-2» (для конической резьбы K 3/8"). Вся продукция поставляется под брендом ГИДРАВЛИКА с гарантией качества.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модель пневмодросселя с глушителем П-ДГ?
Выбор основывается на двух ключевых параметрах: требуемой пропускной способности (модель П-ДГ 04, 06, 10, 16, 20 или 25) и типе резьбы на вашем оборудовании (метрическая или коническая дюймовая). Сопоставьте условный проход вашего пневмораспределителя или размер резьбы с данными в таблицах габаритов.
Какие сроки поставки и условия доставки по России?
Мы осуществляем оперативную отгрузку со склада в Екатеринбурге. Доставка возможна во все регионы РФ транспортными компаниями (Деловые Линии, ПЭК, СДЭК и др.) или почтой. Сроки доставки в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и другие крупные города составляют от 2 до 7 дней в зависимости от выбранной службы.
Можно ли использовать П-ДГ с неочищенным или влажным воздухом?
Рекомендуется работа только на очищенном от масел, влаги и механических примесей воздухе. Работа на влажном или загрязненном воздухе может привести к замерзанию, засорению металлокерамического стакана и потере его шумопоглощающих свойств, а также к коррозии внутренних деталей.
Совместим ли пневмодроссель П-ДГ с импортными пневмораспределителями?
Да, полностью. Ключевым критерием является совпадение типа и шага резьбы. Исполнение с метрической резьбой соответствует многим европейским стандартам, а исполнение с конической резьбой («-2») предназначено для совместимости с оборудованием, имеющим соответствующие порты.
Вся представленная серия продукции «Пневмодроссель с глушителем П-ДГ» доступна для заказа с нашего склада в Екатеринбурге. Мы гарантируем качество, полное соответствие техническим характеристикам и оперативную организацию отгрузки в любой город Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие. Для оформления заказа, уточнения наличия или получения консультации свяжитесь с нами через Контакты или воспользуйтесь формой заказа на сайте.
